手持多档位电动按摩棒结构设计

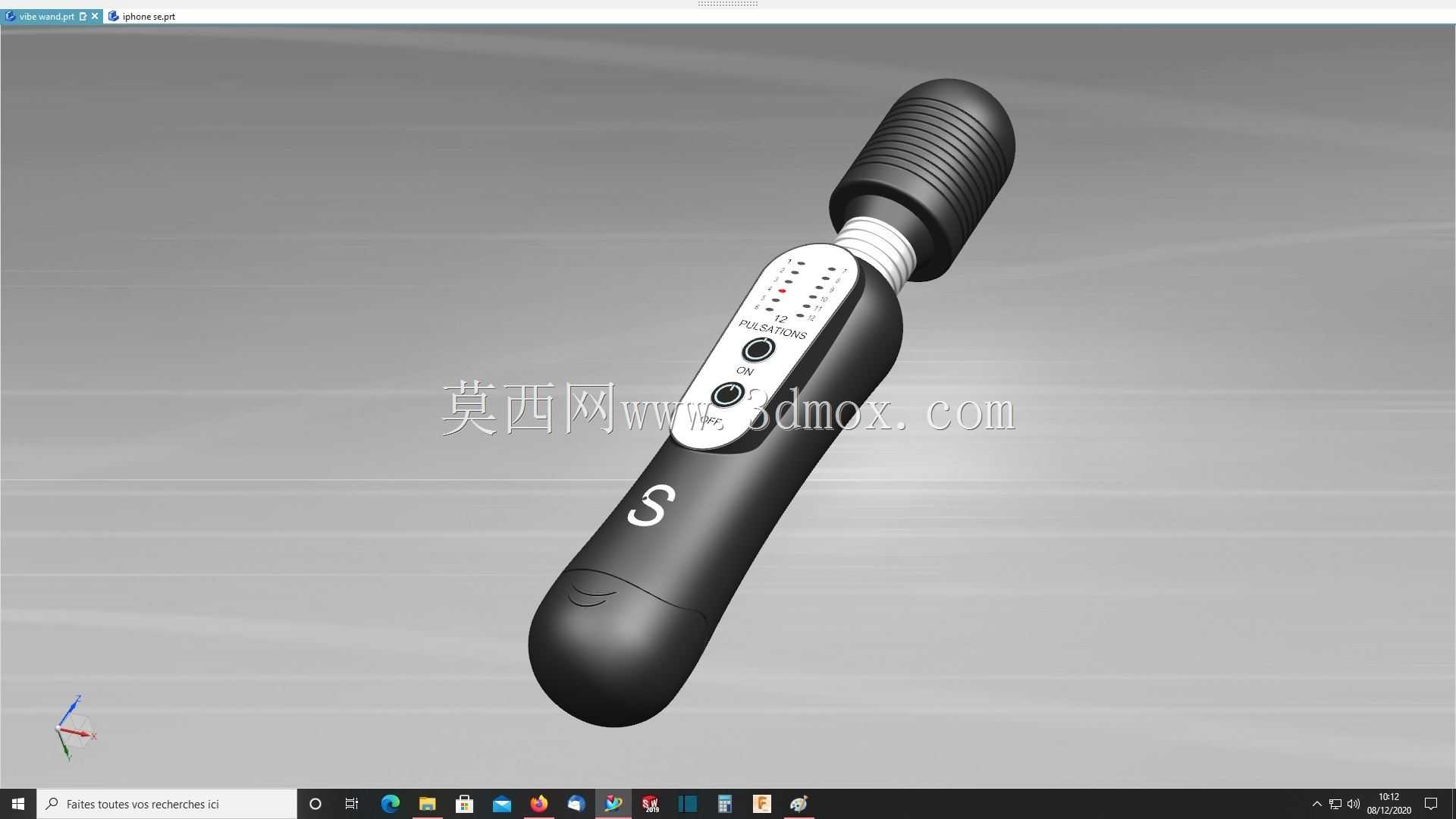

　　该手持振动按摩器具的三维结构围绕单手握持、长时操作和多档位调节展开，整体采用细长棒身加柔性按摩头的布局。棒身主体为略带弧度的壳体，中段布置控制按键与档位标识，尾部收窄形成稳定支撑，前端通过阶梯轴颈连接带环形肋条的圆柱按摩头。这种形态既保证掌心与指腹能够自然贴合，也让设备在平放时不易随意滚动，同时为内部电池、振动电机、控制板和走线预留出连续空间。

　　从实际使用场景看，这类器具主要用于肩颈、腰背、腿部等肌肉区域的放松，也可在运动后或久坐后进行局部振动舒缓。设计时需要兼顾按压力传递与振动隔离：按摩头表面的环形肋条用于增加接触摩擦并形成软硬变化，颈部的波纹段则承担一定的柔性连接作用，使振动集中在工作端，减少向握持区的直接传导。棒身侧面的控制区包含电源键和档位调节键，按键周围设置凸起边界，便于盲操作时定位，也能降低误触概率。

　　结构拆分上，外壳通常采用左右对合形式，内部沿长度方向布置电池仓、偏心振动电机和电路板。电池位于手柄下半部分，可起到配重作用，使整机重心落在掌心附近；电机靠近前端输出，能够缩短振动传递路径，提高按摩头的振幅响应；控制板贴装于按键下方，通过卡扣、螺柱或筋位固定，避免在持续振动中产生松脱异响。壳体内部还需要设计电池限位筋、导线槽和密封止口，若面向较高等级的使用环境，还可在按键、前后壳接缝处增加软胶垫或密封圈。

　　外形尺寸方面，棒身长度应覆盖从掌根到指尖附近的握持范围，直径在中段略增、向尾部渐缩，以适应不同手型。按摩头直径明显大于棒身，以扩大接触面积；头部长度不宜过短，否则在倾斜按压时容易碰到壳体边缘，也不宜过长，否则会削弱振动并增加悬臂受力。前端连接颈需要控制壁厚与过渡圆角，在反复摆动和按压下避免应力集中。按键区域应略低于周边壳体或由边框保护，防止设备跌落时直接冲击按键。

　　安装边界主要集中在前后壳配合、按摩头装配和内部元件固定三处。前后壳之间宜采用周向止口定位，螺钉孔布置在受力较大的头尾两端和按键附近，中段可辅以卡扣提高装配效率。按摩头与内部输出端或外壳颈部连接时，要考虑拆装便利性与轴向限位，通常通过卡槽、过盈配合或紧固件实现。电路板与电池之间需保留绝缘间隙，导线在弯折处预留松弛长度，避免振动拉扯焊点。对于需要表面贴皮或软胶包覆的版本，模型中还应预留包覆层厚度，避免装配后外形尺寸超差。

　　建模过程中，棒身曲面是重点。先由侧面轮廓和截面曲线构建主体，再通过放样或扫略形成连续握柄；按键孔、指示灯孔和装饰槽在曲面上切除，并同步建立内部安装柱与加强筋。按摩头的环形肋条可采用阵列特征生成，波纹颈段则通过旋转或扫略后与主体做布尔合并。装配时需检查按摩头与棒身之间的运动间隙、按键行程以及壳体内部元件是否干涉，尤其要关注偏心电机工作时可能产生的振幅空间。

　　该结构的工程价值在于把人体工学、振动传递和装配可靠性集中在一个小型手持产品中。对于结构设计人员，可据此练习曲面握柄、按键布局、内部筋位和振动件固定方式；对于设备选型或产品开发人员，则可参考其重心布置、头部尺寸和控制区位置，评估不同按摩力度、外壳材料和表面工艺下的实现方案。
