机器人TTL信号转接扩展电路板结构设计

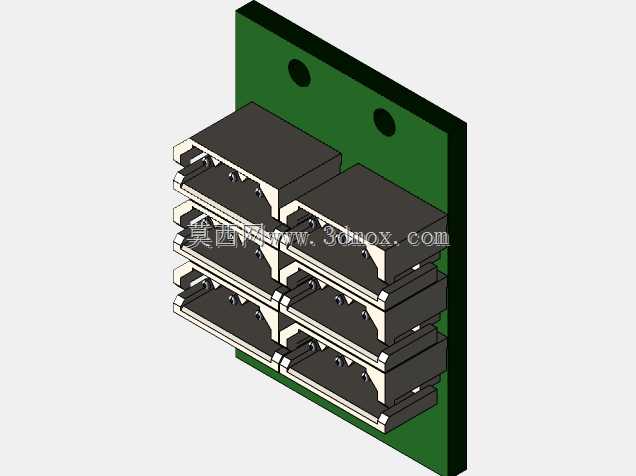

　　在小型人形机器人、多舵机分布式控制系统里，信号链路的物理转接往往比主控算法更先暴露工程问题。这块扩展板的核心价值，是把主控端输出的TTL串行信号分配到多路舵机或传感节点，同时在机械层面提供可靠的接插界面。板体采用绿色FR-4基材，表面布置多组米色卧式插座，插座引脚穿过焊盘与底层走线连通，形成信号分支通道。

　　从实际装机场景看，这类板件常见于机器人躯干内部的集线位置。舵机线数量多、走线空间狭窄，如果直接在主控板上反复插拔，很容易拉松主连接器；增加扩展板后，主控只需要一根短线接入，各舵机支线就近插在扩展板上，后期更换关节部件时不必拆解整束线缆。插座的排布方向也经过考量，全部沿板体长轴同向布置，线缆抽出后能够顺着骨架线槽统一走向，减少交叉折弯。

　　设计这类板件时，结构工程师需要同时处理电气边界与机械边界。板边到安装孔的距离要满足波峰焊或回流焊的工艺夹持要求，焊盘外侧预留阻焊扩展区，避免插座外壳在装配时擦伤绿油。插座本体高于板面较多，建模时不能只画PCB薄片，必须把塑料壳体、定位柱、引脚伸出高度全部还原，否则在整机干涉检查中会漏掉顶部与外壳骨架的间隙问题。

　　安装边界方面，板体四角预留光孔，可通过铜柱固定在机器人骨架的平面凸台上。孔位间距决定了它能适配的支架规格，孔径与铜柱螺纹之间保留微小间隙，用于补偿骨架注塑或3D打印带来的位置误差。板底与安装面之间需要留出抬升高度，一方面给焊点引脚提供避让空间，另一方面让板下空气能够流通，降低多路信号长时间工作时的局部温升。

　　信号完整性在TTL短距离传输中不是主要矛盾，但接插件的接触可靠性必须重视。插座内的弹片夹持力决定了机器人运动振动下是否会出现瞬断，建模时需要体现插口内部的弹性接触结构，而不是简单建一个实心方块。多组插座并列时，相邻插口之间保留手指插拔空间，间距过窄会导致维修时难以捏住线卡。

　　板上丝印包含接口编号与方向标识，这些字符在三维模型中以凹陷或印刷纹理表现，用于装配时防止插反。虽然TTL接口本身有防呆外形，但在多通道密集排布时，清晰的位号能显著降低接线错误率。走线层在模型中可简化为铜箔轮廓，重点表达与插座焊盘的连接关系，帮助结构工程师理解高元件位下方的走线禁区。

　　从整机协同角度看，这块扩展板不是孤立功能件，而是机器人内部电气架构的物理节点。它的长宽尺寸受限于躯干腔体截面，厚度方向叠加插座高度后决定了外壳内壁的最小净高。建模过程中需要把板件放入骨架总成中反复核对：当机器人关节做极限弯折时，附近线缆是否会拉扯插座；当外壳合盖时，内壁加强筋是否压到元件顶部；当维修拆卸时，手指或镊子是否有操作空间。

　　材料选择上，FR-4提供足够的刚性支撑，插座采用耐热绝缘塑料，能够承受焊接温度并保持尺寸稳定。板边做圆角处理，避免在狭窄腔体内划伤线缆外皮。对于需要轻量化的小型机器人，板体在满足安装强度的前提下尽量缩小面积，多余铜皮也可作为局部散热面。

　　这类模型的价值在于还原真实装配约束，而不是只追求外观相似。工程师在调用时可直接用于干涉检查、线束长度估算、安装孔位对位以及外壳开孔设计。插座高度、板厚、孔位、边缘距离共同构成完整的安装边界，任何一项缺失都可能导致实物装配时返工。通过精确表达接插件与PCB的组合关系，结构团队能够在设计早期发现线缆走向、元件堆叠和维护操作上的隐患，让机器人内部的信号转接节点在紧凑空间内稳定工作。
