圆润造型传感探测装置外壳结构

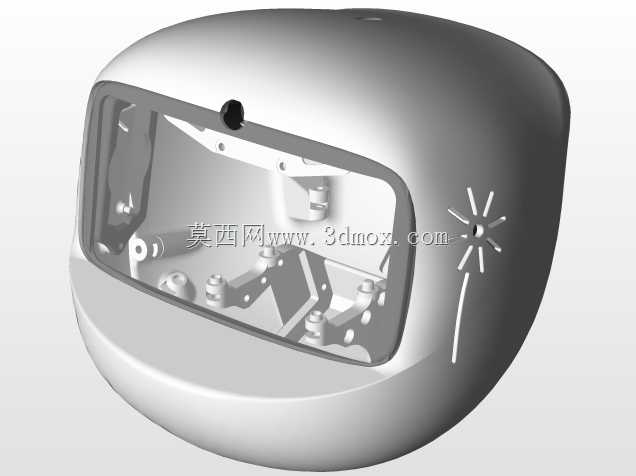

　　这款壳体的整体轮廓采用大圆角过渡，没有尖锐棱边，这种处理一方面降低了注塑成型过程中的应力集中风险，另一方面也让设备在人员近距离接触的场景里不易发生磕碰划伤。从内部腔体可以看到多处带孔的安装柱与定位筋，这些结构并非随意布置，而是按照内部电路板、镜头模组、感应元件的排布位置逐一对应，柱位高度经过匹配，能让PCB板在锁附后保持水平，不会因局部支撑不足产生翘曲。正面预留的矩形开口是核心探测窗口，窗口四周做了下沉台阶，用于嵌装透明防护镜片或面板，台阶宽度与深度需要配合密封胶圈使用，在多尘或轻微溅水的工位环境中可阻挡杂质进入腔体。窗口上方的小孔为光敏或麦克风类元件预留，孔径大小兼顾元件拾光/拾音范围与外壳整体强度，孔壁做了拔模斜度，

　　方便模具脱模同时避免毛边残留。侧面的放射状开槽并非装饰，它对应内部状态指示灯的导光路径，开槽末端的细长条可作为光线导出通道，无需额外加装独立导光柱，减少了零件数量与装配工序。壳体下半部分的围边形成闭合安装边界，背部可通过卡扣或螺丝与底盖连接，合模面设置在侧面最大轮廓处，能让模具分型痕迹更隐蔽，也便于后续表面喷涂或抛光处理。在实际应用中，这类壳体可承载视觉识别、距离感应或环境检测类传感组件，常见于自动化产线的工位状态监测、自助设备的人体靠近触发、智能仓储的货物存在检测等场景。安装时既可以通过背部预留的挂孔固定在支架上，也能依靠底部平面直接放置在操作台面上，腔体内部的走线空间经过预留，传感器连接线可从壳体后侧的缺口引出，

　　不会与内部安装柱发生干涉。设计阶段需要重点控制壁厚均匀性，从图中可见壳体各处厚度基本一致，避免厚壁处产生缩痕、薄壁处填充不足；内部加强筋的厚度控制在主壁厚的六成左右，既提升壳体刚性，又不会在外观面留下收缩印。各个螺丝柱根部做了倒角或加筋处理，防止锁附螺丝时柱体开裂，柱孔内径与自攻螺丝的规格匹配，保证多次拆装后仍有足够握持力。对于传感设备而言，外壳不只是防护件，还直接影响感应精度：窗口区域的平整度会影响光学类传感器的成像或测距稳定性，因此该区域在模具设计上需做镜面抛光，避免表面纹理造成光线漫反射；外壳材料若选择阻燃ABS，可满足电子设备的防火要求，若添加抗UV助剂，则能适应靠窗或半户外的光照环境。整体结构没有复杂的侧抽芯结构，多数特征可通过前后模直接成型，制造成本与后期维护难度都相对可控，适合小批量设备试制到批量量产的平滑过渡。
