经典铰接悬臂桌面工作台灯结构设计

　　该作品呈现的是一款经典铰接悬臂式桌面工作台灯的完整机械结构。在实际工程与日常办公场景中，这类灯具广泛应用于工业设计绘图台、精密装配工位、实验室检测台以及家庭书桌等局部重点照明区域。其核心价值在于通过多自由度的机械臂调节，将光源精准送达指定工作面，同时保持底座占用空间最小化。

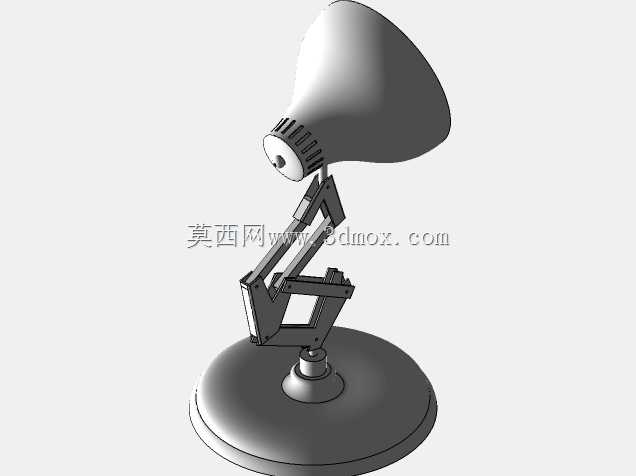

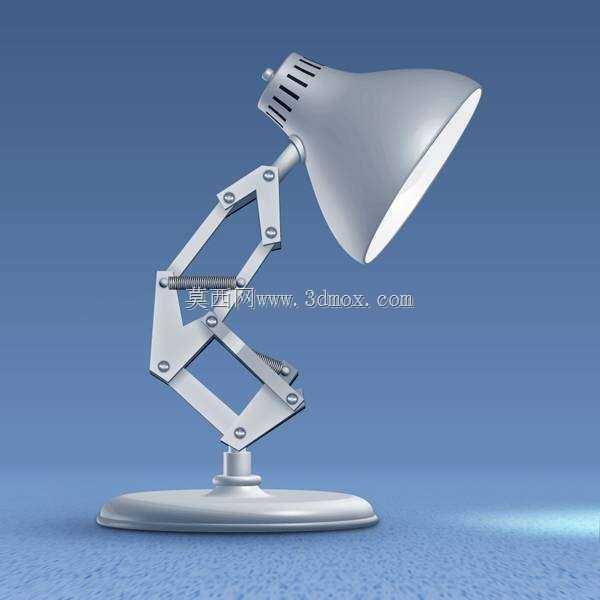

　　从结构设计思路来看，整灯主要由圆形铸铁底座、两组平行四边形铰接悬臂、锥形灯罩以及内置的张紧弹簧机构组成。底座采用大直径圆盘造型，目的是降低整体重心，提供足够的抗倾覆力矩，确保悬臂在完全伸展至极限位置时，灯体不会发生侧翻。底座内部通常预留有配重块安装空间，或者直接通过加厚金属底盘来实现物理配重。

　　悬臂部分是该设计的灵魂所在。它采用了双组四连杆机构，这并非简单的铰接，而是通过精密计算的平行四边形几何关系，保证灯罩在上下升降、前后拉伸的过程中，始终能够维持恒定的照射角度，或者在需要时进行微调。关节处的转轴与垫片设计需要兼顾转动阻尼与结构强度，既要让用户能够轻松扳动，又要保证在任意悬停位置不会因自重而下滑。臂身内部隐藏的拉伸弹簧或恒力弹簧是实现重力平衡的关键，弹簧的拉力矩与灯头、悬臂的重力矩在整个运动行程中相互抵消，从而带来极佳的手感体验。

　　灯罩部分采用流线型锥形收口设计，这种外形不仅符合空气动力学与美学要求，更在光学上起到了反射罩的作用。模型中细致还原了灯罩后侧的散热格栅结构，这对于传统白炽灯泡或高功率卤素光源至关重要，能够形成有效的空气对流，带走灯腔内积聚的热量，延长光源寿命并降低灯头温度。灯罩与悬臂末端通过一个万向节连接，允许灯头进行俯仰角度的微调，以适应不同的光线投射需求。

　　在安装边界与外形尺寸方面，该模型确立了明确的空间占位关系。圆形底座确定了桌面的最小安装平面，悬臂折叠时整机高度较低，便于包装与收纳；而当悬臂完全伸展并抬升至最高位置时，其垂直高度与水平伸出距离构成了最大工作包络面。在进行工位布局设计时，工程师需要依据这一动态包络线来预留操作空间，避免灯臂运动时与显示器、工具架或其他桌面设备发生干涉。底座与桌面的固定方式通常为直接放置，依靠摩擦力与重力保持稳定，部分衍生型号会在底座预留孔位，支持通过螺栓穿透桌面进行刚性固定，以适用于高振动或对稳定性要求极高的工业环境。

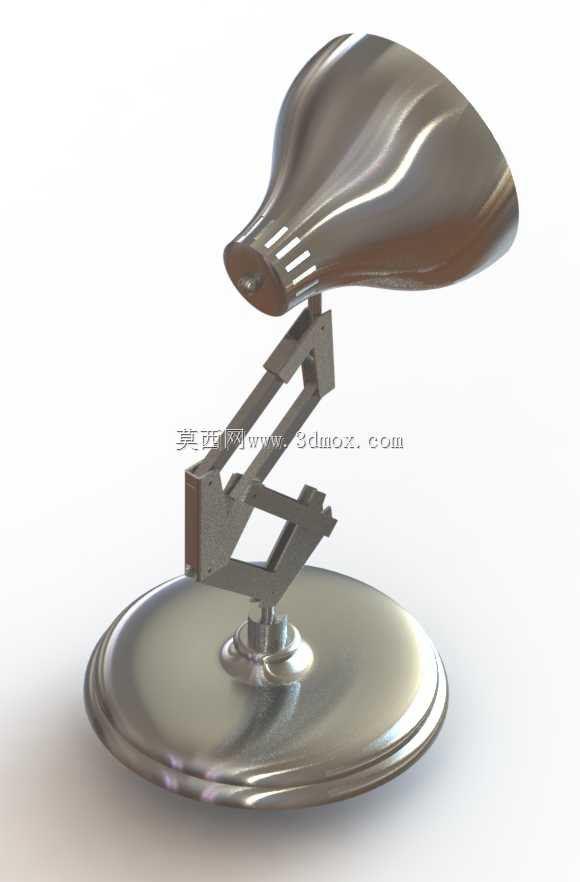

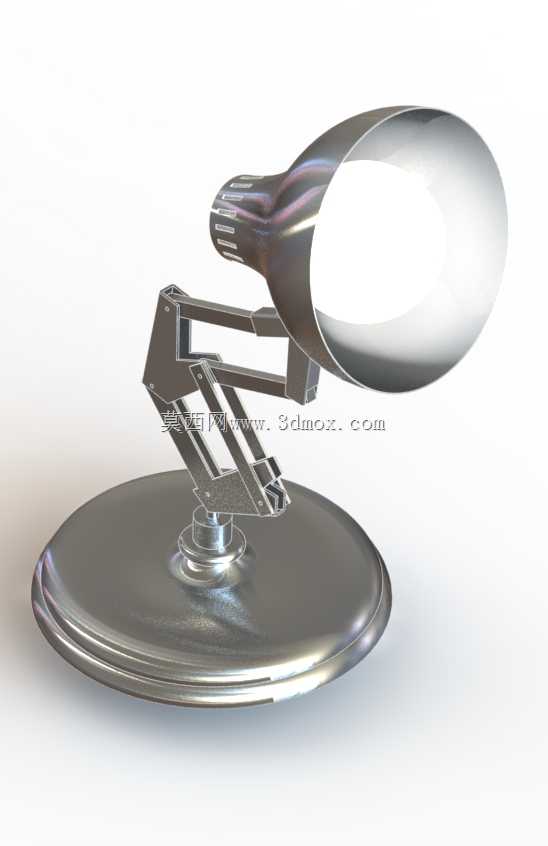

　　在三维建模实现层面，该作品重点展示了自上而下的关联设计思路。从草图布局开始，先确定各臂长比例与关节旋转轴心，利用骨架模型控制整体运动姿态，再逐步细化各个钣金折弯件、压铸关节以及标准紧固件。弹簧的建模不仅是外观还原，更涉及到在不同伸缩长度下的圈数与节距变化，以模拟真实的物理压缩状态。各铰接点的配合间隙控制在模型中也有所体现，这直接关系到后续工程图输出时公差标注的合理性，以及实物样机装配后的旷量大小。整体而言，这不仅是一个灯具外观模型，更是一套集力学平衡、机构运动学与人机工程学于一体的经典机械结构教学案例。
