奥尔德姆十字滑块联轴器结构

　　这套奥尔德姆耦合结构主要用于两平行轴之间存在较小径向偏差时的扭矩传递，常见于精密传动、小型实验平台、轻工自动化以及对同轴度误差有补偿需求的轴系布置。现场安装时，电机轴与从动轴往往难以做到完全同心，若采用刚性连接，轴伸、轴承和支座会持续承受附加弯矩，长期运行后容易出现轴承发热、键槽松动、基座定位面磨损等问题。奥尔德姆结构通过中间圆盘与两侧半联轴器上的正交凸台配合，把径向错位转化为滑块在槽内的相对滑动，从而在不明显降低传动刚性的前提下释放安装误差。

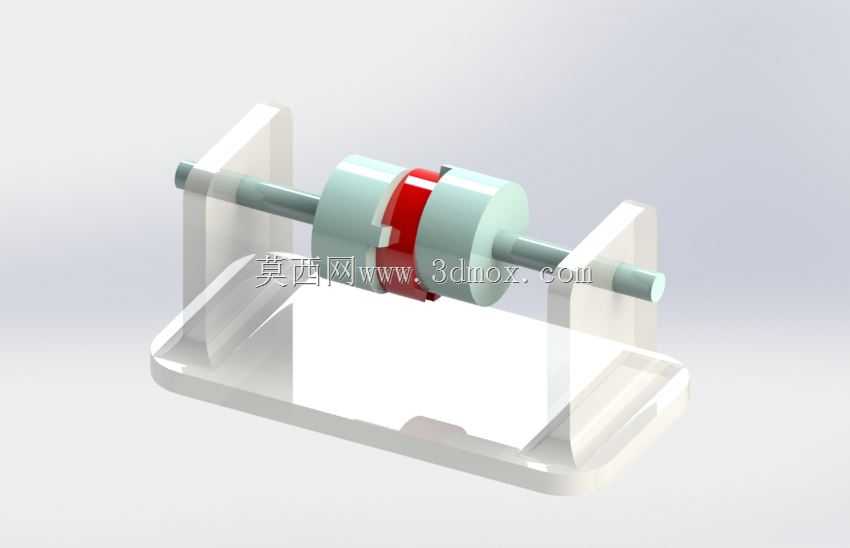

　　从模型表达看，两侧半联轴器分别套装在主动轴和从动轴上，中间圆盘位于二者之间，红色区域对应滑动配合部位。圆盘两侧的凸台方向相互垂直，一侧嵌入左半联轴器的直槽，另一侧嵌入右半联轴器的直槽。旋转时，扭矩由主动端半联轴器经第一组凸槽接触传给中间圆盘，再通过第二组正交凸槽传给从动端。该结构与单型滑块联轴器相比，摩擦面分布更均衡，滑动方向随转角周期性切换，适合中低转速、载荷平稳、需要补偿平行偏差的场合。

　　设计这类零件时，首先要确定轴径、额定扭矩和允许的最大径向偏移量。半联轴器轮毂长度不宜过短，否则螺钉锁紧后轴的有效夹持不足，启停瞬间容易在配合面产生微滑；轮毂也不能过长，避免与支座、轴承端盖或相邻传动件发生干涉。槽宽与中间盘凸台宽度通常采用小间隙配合，间隙过大将造成回转方向的背隙，传动定位精度下降；间隙过小则会提高加工和装配要求，热膨胀后还可能出现卡滞。

　　中间圆盘是功能核心。其厚度需要同时满足凸台剪切强度、槽深啮合量和轴向布置空间。凸台根部应设置合理圆角，以降低淬火钢或硬质工程塑料在交变载荷下的应力集中。若用于食品、检测或低噪声设备，中间盘可选用自润滑、耐磨的非金属材料；若用于较高载荷，则应考虑金属配金属并增加润滑槽，但需注意磨损碎屑对周围环境的影响。模型中两侧支座采用立式支撑板加底板的形式，用于展示轴系安装边界，实际选型时可替换为带座轴承、电机法兰或设备侧壁。

　　外形尺寸方面，应重点控制联轴器外径、总长度、轴伸插入深度以及中间盘外径。外径决定了安全防护罩和周边管线的最小通过空间；总长度影响两支点间距和轴的悬臂长度；轴孔深度要与所选轴伸长度匹配，夹紧螺钉位置应避开键槽和轴肩。安装底板上的开孔、槽位和螺栓分布圆需要与机架统一，若底板过长会增加占地，过窄则会降低支撑稳定性。

　　建模时可按功能分层处理：先建立两轴名义中心线，再按允许偏心量布置左右半联轴器，随后生成中间圆盘并验证其在极限偏心位置仍不与两侧轮毂外缘碰撞。装配关系中应保留凸台与槽的滑动自由度，而不是简单锁死，这样在运动仿真中才能观察偏心补偿过程。工程图中除常规尺寸外，还应标注槽的对称度、凸台与轴线的垂直度、轴孔同轴度以及端面跳动，这些形位公差直接决定联轴器转动时是否产生附加阻力。

　　实际应用中，该结构不适合补偿大角度角向偏差，也不宜在高速重载、频繁正反转且冲击强烈的工况下单独使用。若轴系同时存在角偏差和轴向窜动，应与膜片、波纹管或弹性体方案进行对比。奥尔德姆结构的优势在于结构紧凑、回转直径小、拆装方便、对平行偏差补偿直观，尤其适合安装空间受限但又希望保留明确传动路径的小型设备。在维护上，应定期检查中间盘凸台侧面磨损量，当间隙明显增大或传动出现冲击噪声时及时更换，以避免误差放大后损伤轴和轴承。
