安费诺PCI-P02智能卡读卡器结构设计

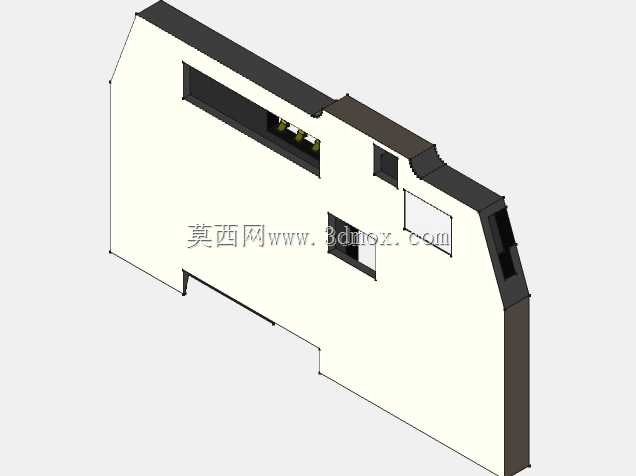

　　该模型呈现的是板载式智能卡读取连接器的三维结构，主要用于在PCB板上建立标准SIM卡或同规格IC卡与主机电路之间的物理连接和信号通路。从整机布局看，这类器件常出现在工业控制主板、通信网关、车载终端、安防设备和嵌入式计费模块中，承担身份识别、密钥认证、参数存储或用户授权等功能。与外置USB读卡器不同，板载卡座直接焊接在设备内部，结构更紧凑，抗振性和长期接触可靠性要求更高，因此设计时必须同时考虑卡片插拔轨迹、触点弹性行程、壳体限位以及焊接后的空间占用。

　　模型主体由绝缘基座、金属屏蔽外壳、卡片导向槽和触点窗口组成。外壳采用折弯成型的金属罩，既形成卡片插入的刚性通道，也对内部触点提供电磁屏蔽和机械保护。从图中可以看到，壳体轮廓并非规则矩形，而是根据板上周边器件的避让关系做了多处切角和台阶处理：一侧留出较高的侧壁以保证卡片插入时的导向长度，另一侧则压低轮廓，避免与相邻高元件或外壳结构干涉。顶部和侧面开设的窗口用于观察触点状态、释放成型应力，也为自动贴装和后续检测提供视觉基准。

　　卡片导向是该类连接器设计的核心。模型内部形成一条平直的插槽，入口处通常带有倒角或扩口，使智能卡在盲插情况下能够顺利进入，而不会刮伤卡面或顶偏触点。槽宽与标准卡片厚度匹配，既要保证插拔顺畅，又要限制卡片在槽内的上下窜动。触点区域位于插槽中段，对应卡面的接触电极位置。实际工作时，卡片沿槽底推入，金属接触片在卡片压力下产生弹性变形，以规定正压力压在卡面电极上，从而实现稳定的电连接。若正压力过小，接触电阻会在振动或温变环境下波动；若过大，则会导致插拔力上升、触点磨损加快，因此结构设计需要在寿命和可靠性之间取得平衡。

　　从安装边界看，该器件属于表面贴装或穿孔焊接连接的板级元件，三维模型对底部焊端、定位柱和壳体边缘的表达可直接用于PCB封装校核。结构工程师在布局时需要重点确认三类尺寸：一是器件本体在板面上的投影范围，包括金属外壳外伸的翻边；二是卡片插拔方向上的操作空间，必须预留完整的卡长行程，不能被电容、支架或散热片阻挡；三是器件上方的高度空间，尤其是金属罩最高点与设备上壳之间的间隙。若设备需要支持热插拔或经常换卡，还应在入口外侧增加导向斜面，并在面板开孔处与卡座入口对齐，否则卡片会在插入过程中产生偏载。

　　模型中的异形外轮廓反映了真实产品对密集电路板的适配思路。靠近板边的一侧通常承担定位和焊接强度功能，壳体上的缺口则用于避让固定柱、螺丝头或相邻连接器。侧壁上的小窗口和卡扣结构用于固定内部绝缘本体，防止多次插拔后基座移位。端部的挡块决定卡片插入深度，确保卡面电极与弹性触点精确重合；如果深度控制不当，会出现部分触点未接触或卡片过插导致触点越过电极区的问题。

　　在工程应用中，这类读卡器模型不仅用于外观干涉检查，也用于设备整机的人机操作分析。设计人员可以据此模拟卡片从面板孔插入到最终到位的全过程，检查手指操作空间、退卡机构位置以及卡体在设备内部的悬伸长度。对于振动较强的车载或工业场景，还应结合模型评估壳体焊点受力、触点保持力和卡片松脱风险。对于需要通过电磁兼容测试的设备，金属罩的搭接方式、接地点位置和与地层的连接宽度都可在三维结构中提前规划。

　　该三维结构完整保留了卡座的外部屏蔽壳、内部槽体、触点窗口和安装边界，能够帮助硬件、结构和工艺工程师在样机阶段前完成板间间距核算、面板开孔设计、贴装路径检查和装配顺序验证。通过对插拔方向、触点区域和避让轮廓的准确表达，模型为智能卡读取模块在紧凑型电子设备中的可靠集成提供了直接的结构依据。
