丹佛斯OMS摆线液压马达结构设计

　　在工程机械、农业机械、环卫设备以及各类自动化输送线的低速大扭矩传动场景中，摆线液压马达凭借紧凑的体积与稳定的输出特性，长期占据着执行端元件的核心位置。本次呈现的丹佛斯OMS系列轨道马达三维结构，完整还原了该类元件从壳体到输出轴的全部装配关系，能够为液压系统集成、主机结构布局以及备件国产化设计提供直接的几何参照。

　　从实际工况来看，这类马达常被直接安装在卷扬机构、履带行走驱动、回转工作台、扫盘驱动以及输送链张紧装置上。由于采用轴配流或端面配流的摆线针轮啮合结构，其内部转子在压力油推动下做低速行星运动，可将液压能直接转化为旋转机械能，无需额外配置大速比减速箱即可获得数千牛米的启动扭矩。这种特性让主机厂在布局受限的设备上，能够省去复杂的机械传动链，减少中间联轴器、链轮和轴承座的数量，同时降低整机自重与装配累计误差。

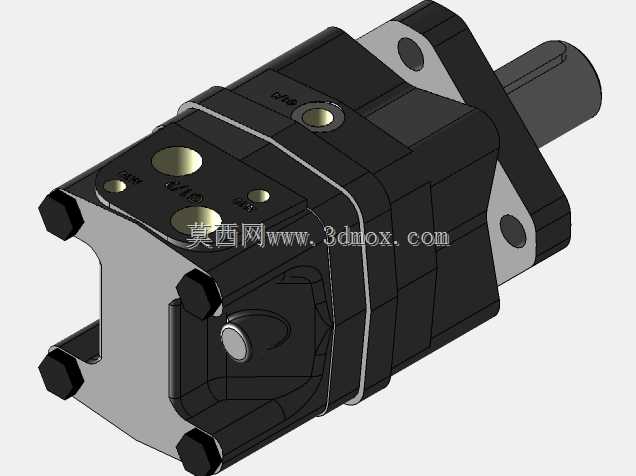

　　模型在外形表达上保留了OMS系列典型的方形安装法兰与侧向油口布局。输出轴端采用标准平键或花键连接形式，轴伸长度、轴径以及法兰止口尺寸均按照系列化样本边界构建，设计人员在调用模型时可以直接校核与负载轮毂的配合长度，避免出现轴肩干涉或键槽位置错位。壳体侧面的两个主油口呈对称分布，油口螺纹规格与安装间距符合常规管路布置习惯，在集成阀块或连接硬管时，能够预留足够的扳手空间，减少管路弯头数量，从而降低沿程压力损失。

　　壳体顶部的泄油口、补油口以及单向阀安装位置在模型中均有体现。这些细小结构往往是现场布管容易忽略的环节：泄油口需单独接回油箱，若与主回油管路并联，背压过高会导致轴封击穿；补油口则在制动或惯性负载工况下为低压侧补油，防止吸空造成气蚀。三维模型将这些接口的方位、螺纹深度和周边凸台高度完整表达，管路设计人员可以在数字样机阶段提前判断接头朝向，避免装机后与机架横梁或护罩发生碰撞。

　　内部结构层面，模型清晰展示了前盖、定子体、配流盘、转子输出轴以及后盖板的层叠装配关系。定子体内环的针齿与摆线转子形成多个密封容腔，压力油通过配流机构依次切换容腔进油方向，推动转子连续转动。输出轴与转子之间通过鼓形花键或万向联轴结构传递扭矩，这种设计能够补偿转子在行星运动中的偏心量，同时吸收一定的安装不同轴度。前盖部位设置的圆锥滚子轴承或滚针轴承组承担径向力与部分轴向力，轴承跨距经过优化，可在皮带轮或链轮直接挂载时控制轴端挠度，保证密封件寿命。

　　在安装边界方面，方形法兰的四个螺栓孔位置、止口直径以及法兰面到轴肩的距离均按系列尺寸建模。进行主机设计时，可将马达模型直接嵌入车架或减速机壳体的安装面，检查螺栓是否能够从外侧顺利穿入，以及扳手在拧紧过程中是否会被周边筋板阻挡。对于需要带制动器或测速传感器的扩展机型，模型尾部的连接法兰尺寸也预留了标准化接口，便于叠加多盘式制动器或转速编码器，满足起重设备的安全制动要求。

　　从选型角度看，OMS系列马达覆盖不同排量等级，相同安装法兰下可通过更换定子副获得不同转速与扭矩输出。三维模型保留了系列化设计的外形一致性，设计人员在进行多方案对比时，只需替换内部排量参数而无需改动主机安装孔位，这大幅缩短了变型产品的开发周期。模型中壳体表面的加强筋走向、吊装孔位置以及散热筋面积，也反映了该类元件在高压连续工作时对强度与热平衡的考量。

　　在测绘与教学场景中，该模型可用于拆解演示配流原理与啮合关系，帮助工程师理解困油区的形成与释放路径；在维修培训中，可依据装配顺序模拟密封件、挡圈和轴承的安装方向，减少因误装造成的早期失效。整体而言，这套结构不仅是一个外观数模，更是涵盖接口尺寸、装配层级和功能分区的完整工程参照，能够贯穿方案选型、详细设计、管路布置到维护拆解的全流程。
