派克ISO6021标准单杆液压缸结构设计

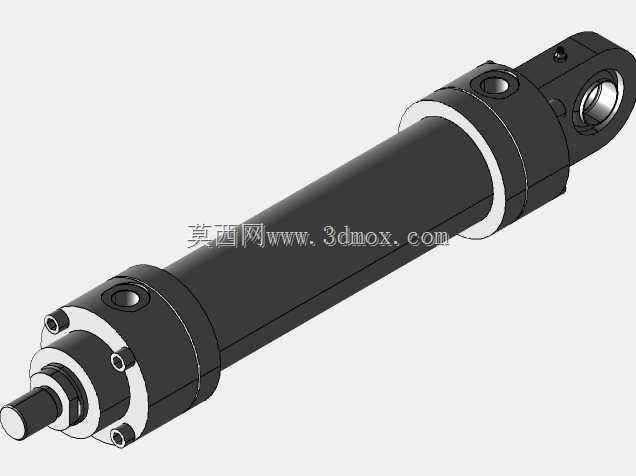

　　在重型冶金产线的轧机压下工位、港口起重设备的变幅机构、工程机械设备的动臂驱动回路里，这类符合ISO6021安装标准的单杆液压缸是核心的直线执行部件，区别于轻型拉杆油缸，它的缸筒采用厚壁无缝钢管加工，端盖与缸筒的连接采用内六角螺钉周向紧固的结构，能够承受更高的额定工作压力，在频繁带载启停、存在瞬时冲击负载的工况下，不会出现端盖松动、缸筒鼓胀的失效问题。从结构设计逻辑来看，这款油缸的活塞杆端采用了耳环式铰接安装结构，缸体尾端同样配置铰接耳环，安装时两端分别与设备的固定基座、活动执行构件铰接，能够补偿安装过程中存在的小角度同轴度偏差，避免活塞杆承受径向偏载，大幅降低活塞杆密封件的偏磨风险。

　　活塞与活塞杆的连接采用锁紧螺母加止动垫圈的防松结构，活塞上配置了格莱圈加导向环的组合密封，既保证活塞两腔的密封性能，又能为活塞提供足够的径向支撑，避免活塞在往复运动中与缸筒内壁发生金属接触摩擦。活塞杆表面做了镀硬铬处理，镀层厚度均匀，表面粗糙度控制在合理范围，配合杆端的防尘圈、斯特封、缓冲密封圈组合，能够有效阻挡外界粉尘、水汽进入油缸内部，同时减少内泄漏。这款油缸的行程参数适配多数中重型设备的直线驱动需求，缸体外径、耳环安装孔距、活塞杆直径都严格遵循ISO6021标准的尺寸规范，设计选型时可以直接匹配同标准的安装支座、销轴配件，不需要额外做安装接口的定制加工。在三维建模过程中，所有密封槽的尺寸、安装孔的位置度、

　　螺纹规格都严格对应液压气动密封件的安装标准，模型的装配约束完全还原实际装配逻辑，能够直接用于设备整体装配的干涉检查、运动仿真验证，也可以作为液压系统选型阶段的占位模型，提前规划液压管路的排布空间，避免后期管路安装时与周边结构件发生干涉。油缸的缓冲结构设置在行程两端，当活塞运行到接近端盖位置时，缓冲柱塞会提前插入端盖的缓冲腔，通过节流作用降低活塞的运行速度，避免活塞与端盖发生刚性撞击，延长油缸的整体使用寿命，这一结构细节在模型中也做了完整还原，能够直观展示缓冲机构的工作原理，方便设计人员在做设备维护、故障排查时快速理解内部结构。
