银行模拟机液压组阀体结构

项目分类:液压 发布时间:2022-03-28 ID:589263
  • 银行模拟机液压组阀体结构
  • 银行模拟机液压组阀体结构

  该模型呈现的是银行模拟机液压组中的集成式阀块主体,属于液压系统中负责油路分配、元件安装与压力传递的核心承载件。在实训类银行模拟设备中,液压组常被用于模拟钞箱启闭、闸门动作、票据压紧或机械锁止等需要稳定推力的执行环节,阀块则把原本分散的管路、阀件接口和通油通道集中到一个实体上,减少外接软管数量,提高动作响应的一致性。

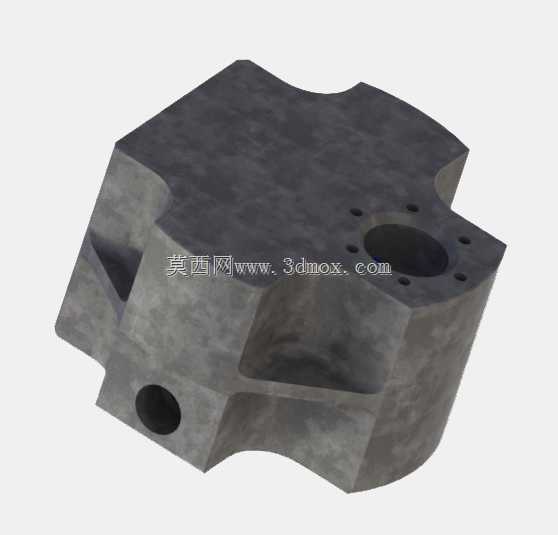

  从结构上看,零件整体接近方形块状,四个角部做了明显的外凸与切边处理,并非单纯为了造型,而是兼顾安装空间避让、扳手操作空间以及阀体在支架上的定位。顶面布置有一个较大的中心孔,周围环绕多个小孔,这类孔系通常用于安装插装阀、节流元件、堵头或压力表接头,并通过内部交叉孔实现进油、回油和工作油口的连通。侧面可见横向通孔,说明油路并非只在单层平面内贯通,而是存在三维方向的交叉通道,设计时需要重点控制孔深、壁厚和相交处的毛刺残留,避免因通流截面突变产生涡流、啸叫或应力集中。

  建模时应先确定阀块的安装基准面,再以顶面主阀安装孔为定位核心展开孔系。中心大孔的台阶、倒角和底孔深度需要与所选插装元件的装入尺寸匹配;周围小孔的位置度直接影响密封面贴合效果,若孔距偏差过大,O形圈或组合垫圈可能压偏,造成渗漏。侧向孔道与顶部孔道相交处要在三维中逐段检查,保留足够壁厚,尤其在高压工况下,薄壁区域容易成为疲劳裂纹起始点。外轮廓的凹位和斜切面不能只按外观处理,应结合相邻管路接头、电磁阀插头和装配工具的运动包络进行校核,避免实物装配时出现干涉。

  该阀块的安装边界主要由底面或侧面贴合面决定。方形主体便于在支架上采用螺栓压紧,角部切边后可缩小整体包络,适合放入模拟机内部较紧凑的机构舱。若用于教学演示平台,阀块外露面还可保留油口标识和工艺堵头位置,方便学员识别P、T、A、B等油路关系。实际选型时,需要根据执行元件数量确定阀片或插装孔数量,根据系统流量确定主通道孔径,根据工作压力确定材料与热处理要求;常规低压模拟系统可采用铝合金或碳钢发黑处理,高压循环场景则更适合锻钢并进行去应力处理。

  油路设计方面,进油通道应尽量短而直,减少不必要的急转弯;回油通道需保证足够通流面积,避免背压过高影响油缸回程。控制油道若与主油道交叉,应在模型中明确隔离段长度,防止钻通过深导致串通。工艺孔端部的堵头密封形式也要在结构中预留,锥螺纹堵头、球涨堵头或内六角螺塞对应的孔口结构不同,后期更改会直接影响阀块顶面和侧面的空间布置。

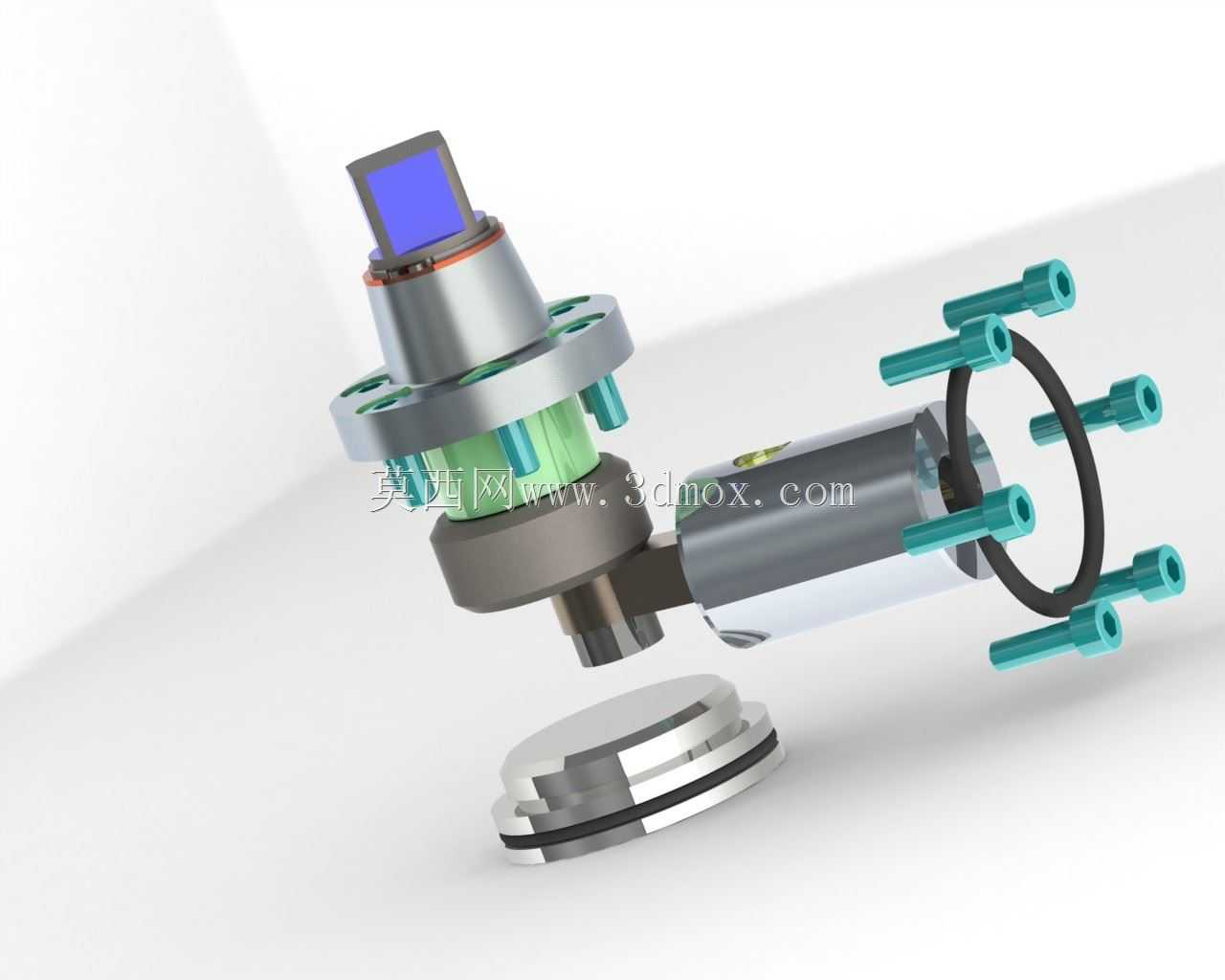

  对于三维建模人员而言,这类零件的难点不在曲面复杂度,而在孔系逻辑和工程约束。建模过程中应建立清晰的特征顺序:先做外轮廓与安装基准,再做主要贯通孔,随后补充螺纹底孔、沉孔、倒角和密封槽。内部油路建议通过独立实体或剖视检查相交关系,不能只依赖二维工程图判断。装配模型中还应把插装阀、接头、螺栓和相邻执行机构一并放入,检查阀块突出部位与电气元件、管线之间的最小间隙。

  该结构适用于银行模拟机液压实训台、小型液压动力单元以及类似的集成油路教学装置。它把分散液压元件压缩到一个紧凑块体上,既缩短了油路路径,也降低了泄漏点数量。设计时若能同步考虑加工工艺,如深孔钻的最小壁厚、交叉孔去毛刺可达性、表面平面度和螺纹孔垂直度,最终实物的装配效率和运行稳定性会明显提升。
