参数化行星齿轮传动结构设计方案

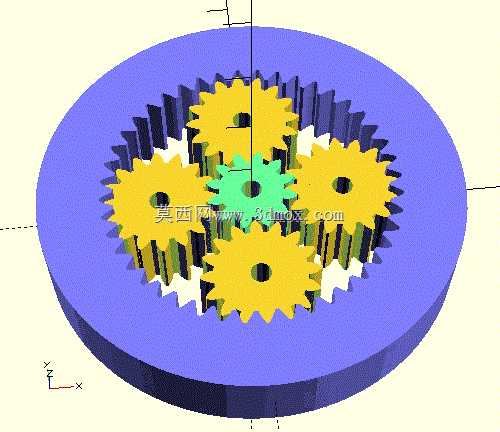

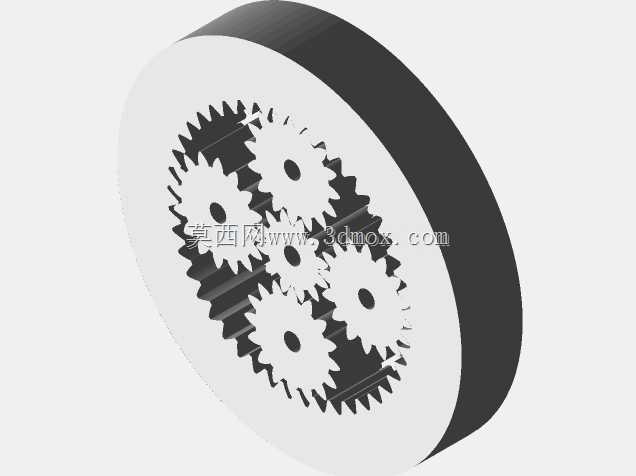

　　这套行星齿轮结构的建模逻辑，核心是把内齿圈、太阳轮、行星轮三个核心构件的啮合关系全部做成交互可调的参数节点，而非固化的单一齿形模型。在实际设备开发场景里，这类结构最常出现在空间受限却需要大减速比的工位：比如小型伺服电动执行器的末端输出、协作机器人关节的内置减速单元、精密回转工作台的分度驱动，甚至部分手持电动工具的动力传输段，都会用到行星轮系的同轴布局优势——输入轴与输出轴处在同一条中心线上，不需要额外加装换向齿轮或者偏移传动座，整机的径向占用空间能压缩三分之一以上。

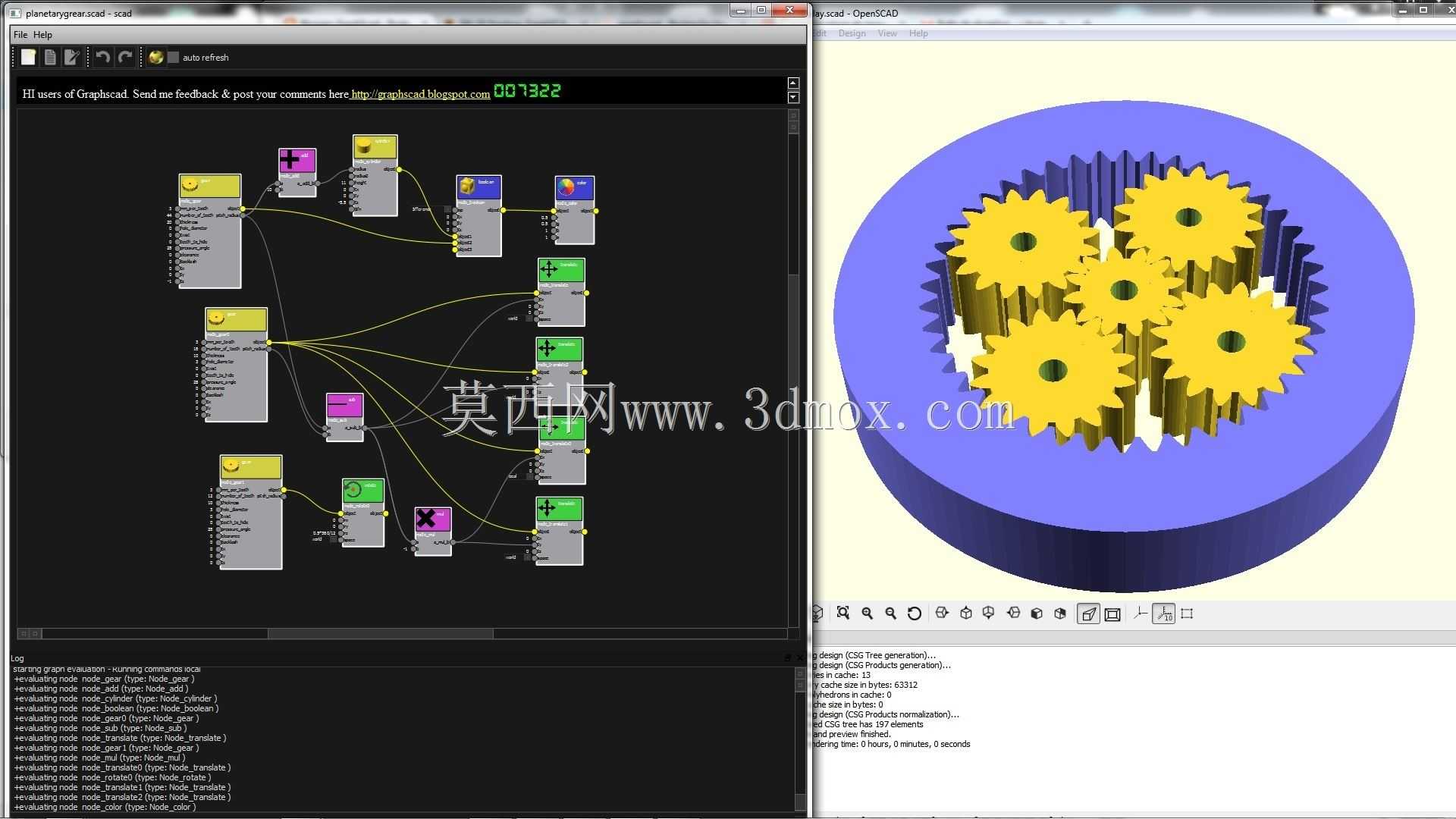

　　从结构功能特性来看，这套模型保留了行星轮系最典型的载荷分担逻辑：扭矩从中心太阳轮输入后，会均匀分给周向布置的多个行星轮，再通过行星架汇总输出，内齿圈则作为固定约束或者反向输出构件使用。相比普通定轴齿轮组，多行星轮同时啮合的设计能把单齿承受的接触应力大幅降低，相同模数、相同齿宽的前提下，承载能力可以提升数倍，运转时的啮合冲击也更小，噪音控制表现更优。设计过程中没有直接套用固定齿数组，而是把齿数、模数、齿厚、行星轮数量、行星架分布半径这些关键尺寸全部接入参数编辑节点，调整任意一个数值，其余关联构件的齿形、安装位、啮合间隙都会同步更新，不需要逐个零件重画。

　　做结构选型时，安装边界的约束往往是最先要敲定的条件。这套轮系的最大外缘由内齿圈的齿顶圆决定，设计时可以直接根据安装腔体的内径上限，反推内齿圈的齿根圆、齿顶圆尺寸，再结合目标减速比匹配太阳轮与行星轮的齿数——行星轮系的减速比计算遵循固定公式，内齿圈固定时减速比为1加内齿圈齿数除以太阳轮齿数，参数化调整时可以直接对照速比需求修改齿数，同步校验行星轮的安装间隙，避免出现行星轮与内齿圈、太阳轮齿形干涉，或者相邻行星轮互相碰撞的问题。轴向尺寸的边界则由各层构件的齿厚叠加决定，太阳轮、行星轮、内齿圈的齿厚可以根据载荷需求单独调整，行星架的厚度与支撑轴长度也能随行星轮孔径同步变动，适配不同的轴向安装空间。

　　建模过程中特意保留了齿形的完整渐开线特征，没有为了简化模型省略齿根过渡圆角与齿顶修缘，这些细节在后续做有限元啮合分析、3D打印样件验证时会直接影响仿真结果与样件啮合顺畅度。节点式的编辑逻辑也让不同工况的适配效率大幅提升：如果是用于轻载的演示类结构，可以减小模数、减少行星轮数量，降低整体重量与转动惯量；如果是用于重载传动场景，则可以加大模数、增加齿宽、提升行星轮数量，同时调整行星架的支撑轴径，匹配更高的扭矩承载需求。内齿圈的外圈结构也预留了扩展空间，可以根据安装需求添加法兰边、定位销孔或者止口结构，直接适配不同设备的腔体定位要求，不需要重新搭建轮系主体。

　　实际装配验证时，需要重点关注三个配合边界：一是太阳轮与输入轴的轴孔配合公差，二是行星轮与行星架支撑轴的回转间隙，三是内齿圈与安装壳体的定位同轴度。参数化模型里可以直接调整各孔位的直径公差带，模拟不同配合等级下的装配状态，提前排查过定位或者间隙过大导致的运转偏心问题。对于需要做实物验证的场景，这套结构的拆分逻辑也完全符合装配工艺：内齿圈作为基座固定后，依次放入行星轮、装入行星架、插入太阳轮即可完成组装，不需要特殊工装，后续维护更换磨损齿轮时也能快速拆解，降低设备运维的拆装成本。
