参数化双斜齿啮合传动构件

　　在重载传动系统中，双斜齿轮的价值往往体现在轴向力抵消与运行平稳性之间的平衡。这类构件常见于需要持续传递大扭矩的减速单元、动力输出端以及对噪声控制较严的传动箱内部。与直齿轮相比，双斜齿在啮合过程中齿面接触线沿齿宽方向逐步展开，冲击被分散到更长的接触区域，因而在中高速工况下更能保持齿面载荷均匀。

　　这套结构的核心并不是简单把两个斜齿轮背对背拼接，而是要把螺旋角、齿宽、退刀槽与啮合相位统一考虑。实际建模时，左右两段螺旋齿的旋向相反，轴向分力在理想状态下相互抵消，从而减轻轴承端盖和定位结构承受的轴向载荷。若两侧齿宽或螺旋角存在偏差，残余轴向力会直接反映到轴承选型上，因此在参数化构建时，需要把这些几何量作为联动变量，而不是各自独立修改。

　　从设备用途看，这类齿轮适合布置在输入转速较高、输出扭矩较大、箱体空间又相对受限的位置。齿部承担的是连续啮合传力，轮毂、键槽和轴向定位面则负责把扭矩可靠传递到轴系。设计时不能只盯着齿形本身，还要考虑装配路径：齿轮穿过轴段后如何定位、挡圈或轴肩落在什么位置、两侧轴承内圈与齿轮端面之间是否留有足够间隙，这些都会影响最终安装边界。

　　外形尺寸方面，齿顶圆决定了齿轮在箱体内旋转时所需的径向包络空间，齿宽方向则要预留与箱体壁、轴承、润滑通道之间的安全距离。双斜齿中部的退刀区域尤其关键，它既是加工刀具退出的空间，也是避免左右齿面在根部发生干涉的结构边界。若把退刀槽压得过窄，滚齿或磨齿时工艺性会明显变差；若放得过宽，又会无谓增加总齿宽，削弱结构紧凑性。

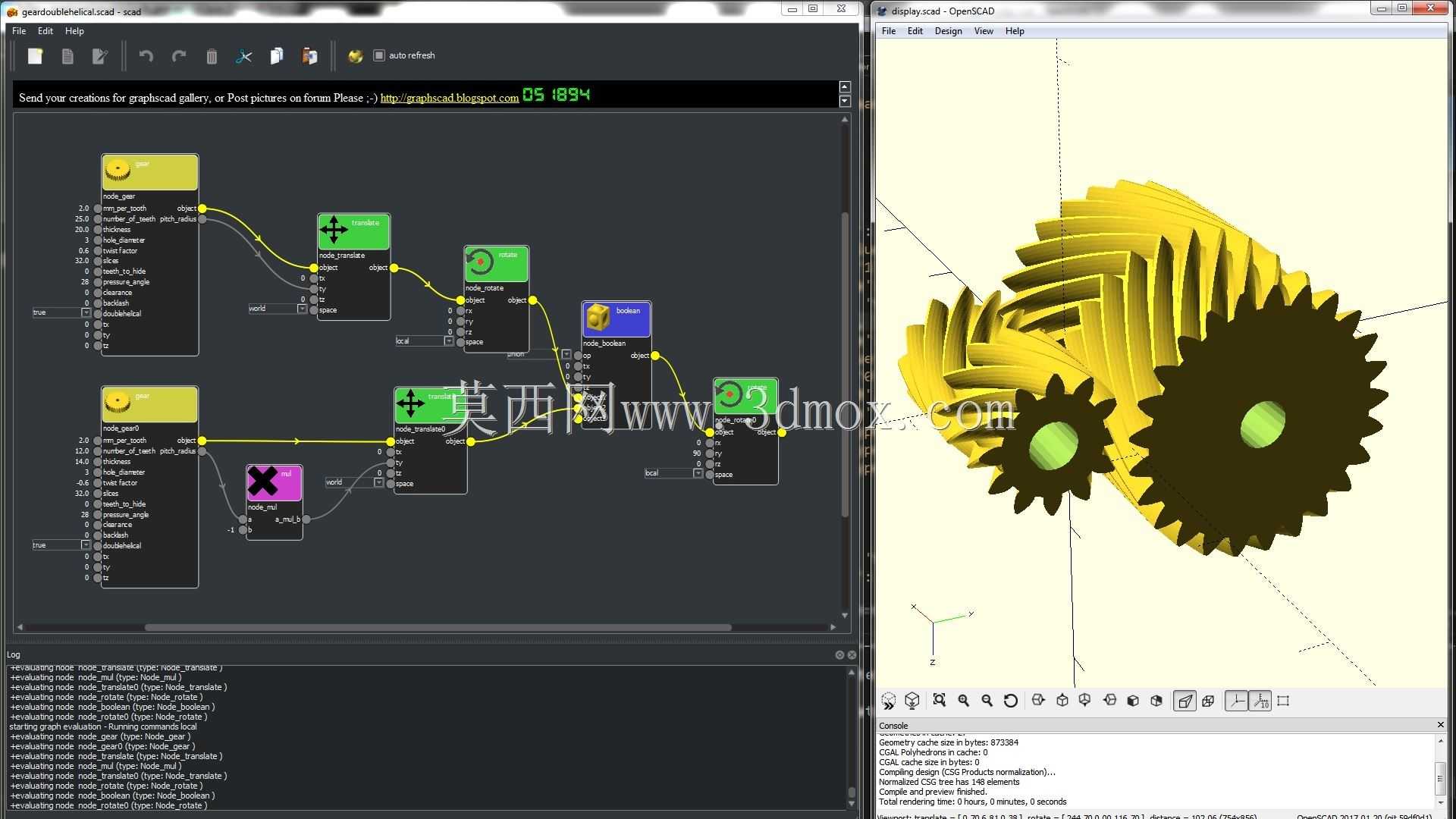

　　建模思路上，先以模数、齿数、压力角、螺旋角和齿宽建立基础齿坯，再通过参数关系控制左右旋齿面的生成。齿廓曲线需要保证在啮合时具备正确的渐开线接触关系，齿根过渡区域则要兼顾圆角连续性，避免在高负荷区形成尖锐应力集中。对于相啮合的一对齿轮，中心距偏差、齿厚公差和侧隙设置必须协同考虑：侧隙过小容易在热膨胀后卡滞，过大则会在换向瞬间产生冲击。

　　在实际工程应用中，这类构件还要与润滑条件结合判断。齿轮啮合区需要稳定的油膜形成路径，箱体内喷油或溅油位置应覆盖齿面进入啮合的一侧。若转速较高，齿面线速度带来的风阻和搅油损失也不能忽视，因此齿宽、浸油深度和箱体储油结构往往要一起评估。

　　从结构设计人员的视角看，参数化模型的优势在于能够快速验证不同齿数比和螺旋角组合下的空间占用。当轴系中心距发生变化时，只需调整关联参数，就可以同步观察齿顶圆、啮合包络和退刀槽是否仍满足装配要求。这种方式比反复重建实体更适合方案阶段的多轮比选。

　　安装边界还包括与轴的配合长度。轮毂不宜过短，否则在传递峰值扭矩时接触面压分布不均；也不宜盲目加长，以免增加零件重量并占用轴上其他零件的位置。键槽位置应避开齿根正下方的高应力区，轴端锁紧方式则要根据齿轮是否需要双向定位来确定。若齿轮位于两支承之间，还需校核轴的挠度对齿面接触的影响，因为轴系弯曲会使局部齿面载荷偏载。

　　双斜齿轮的功能特性决定了它对加工与装配一致性较敏感。左右齿段的同轴度、齿圈跳动以及螺旋角误差都会影响实际接触斑点。建模阶段虽然不直接规定工艺路线，但在结构表达上应为检测和加工留出清晰基准：端面、内孔和齿顶圆都可以作为不同工序的参考，关键尺寸之间的约束关系应保持明确。

　　在传动箱内部，齿轮不是孤立零件。它与输入轴、输出轴、轴承、密封件和箱体共同构成一个受力闭环。齿面啮合产生的径向力和残余轴向力会通过轴传递到轴承，再由轴承座传回箱体。因此，齿轮参数的调整往往会牵动轴承寿命计算和箱体刚度评估。若只追求单对齿轮的承载能力而忽略整体边界，最终方案在实际运行中仍可能出现噪声升高、温升异常或局部磨损加快的问题。

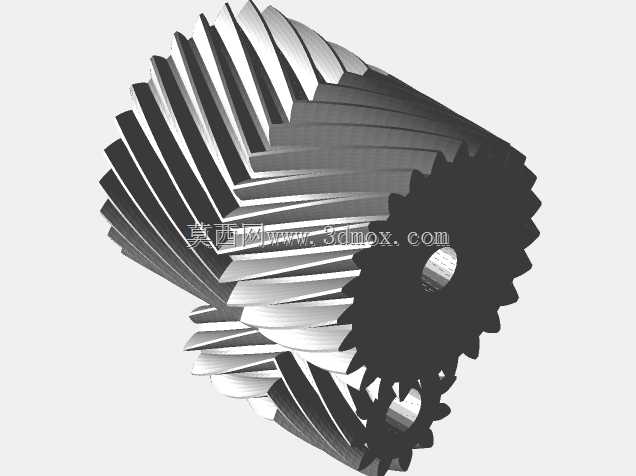

　　这套参数化双斜齿轮模型适合用于传动方案验证、空间干涉检查以及啮合关系演示。通过调整齿数、螺旋角、齿宽和轮毂尺寸，可以快速形成不同规格的变体，用于比较不同布局下的结构紧凑性与装配可达性。对三维建模从业者而言，重点在于把齿形几何、轴系安装和箱体边界作为一个整体来处理，而不是把齿轮视为单纯的外观造型。
