可定制微型四旋翼机架结构设计

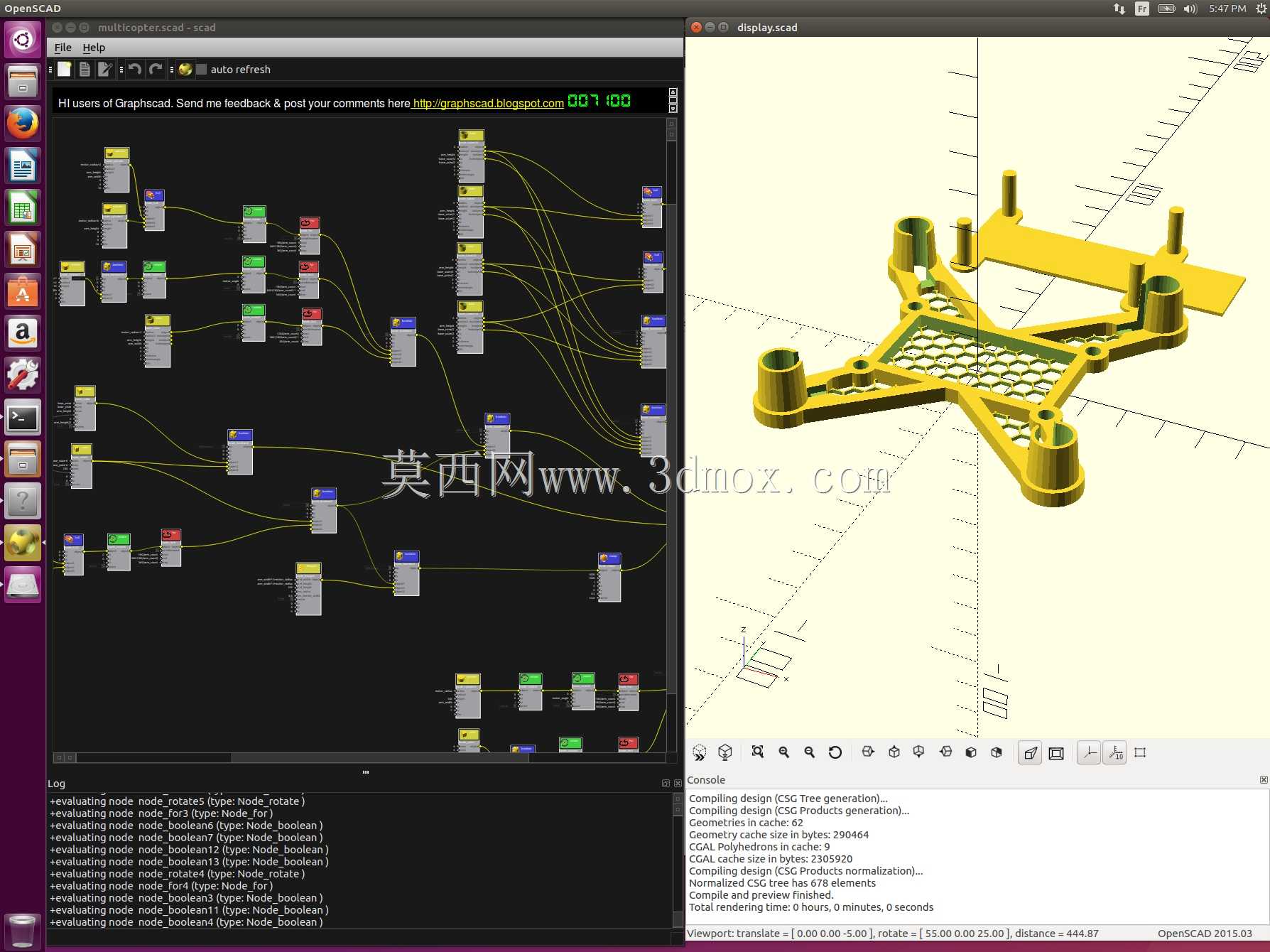

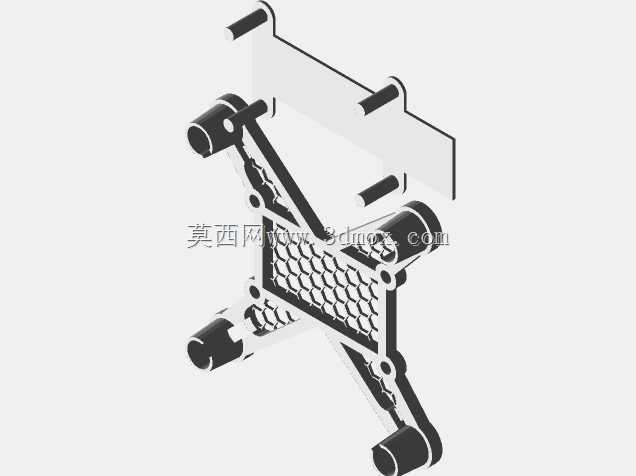

　　这款微型四旋翼机架的设计，核心围绕小尺寸飞行平台的灵活定制需求展开，适配室内近距飞行、教学实验、轻量化航拍拓展等多个应用场景，尤其适合需要快速调整机架参数的研发测试环节，无需重新开模即可完成不同构型的适配。从功能特性来看，机架采用中心对称的四边形布局，四个机臂末端预留电机安装位，可根据选用的微型电机尺寸调整安装孔位间距，中心区域预留飞控、电池的安装空间，机臂与中心板采用一体化镂空结构，在保证结构强度的前提下尽可能降低自重，适配微型动力系统的推力冗余范围。设计思路上采用参数化驱动逻辑，所有结构尺寸均关联可调整的参数变量，使用者可根据需求调整机臂长度，适配不同尺寸的螺旋桨，避免桨尖与机架产生干涉；同时可调整中心板的表面网格密度、

　　安装孔位排布，适配不同型号的微型飞控、电调安装需求，甚至可通过参数调整扩展为六旋翼构型，满足不同载重、飞行时长的使用需求。外形尺寸方面，常规配置下机架对角电机轴距控制在微型飞行器常用的小尺寸区间，机臂厚度预留足够的安装余量，可适配常用的微型快拆桨，中心板的安装边界预留标准的飞控安装孔距，无需额外打孔即可完成主流微型飞控的固定，机臂末端的电机座预留走线槽，可将电机线沿机臂内部引导至中心电调位置，避免飞行过程中线材外露产生风阻或被桨叶打到。结构上采用加强筋过渡设计，机臂与中心板连接位置做圆弧过渡处理，降低炸机时的应力集中风险，镂空的网格结构既可以减轻重量，也能在轻微碰撞时产生一定的形变缓冲，保护中心区域的电子元件不受冲击。

　　这类参数化设计的微型机架，对于3D打印制作十分友好，无需支撑即可完成整体打印，打印完成后仅需简单去除毛刺即可完成组装，适合个人爱好者、教学场景下快速制作不同配置的微型飞行平台，也可作为微型无人机研发阶段的验证机架，快速验证不同轴距、不同布局下的飞行性能，缩短研发迭代周期。
