汽车发动机罩支撑杆固定夹结构设计

　　该夹持件主要用于乘用车前舱内部，对发动机罩开启后的金属支撑杆进行侧向约束与位置保持。车辆保养、检修或静置开启机罩时，支撑杆从锁止位置翻起后，需要在车身钣金或支架上获得一个稳定的收纳点，避免支撑杆在车辆振动、机罩启闭或外力触碰时发生摆动、滑脱、异响以及与周边管路、线束产生干涉。该类零件虽然体积较小，但直接关系到机罩支撑系统的使用便利性与安全性，是前舱附件中典型的低成本、高可靠性功能件。

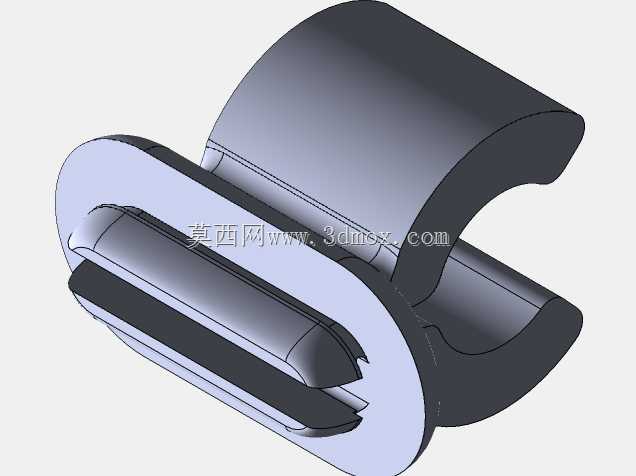

　　从结构上看，零件采用开口式弹性夹持思路，主体由半包围承托区、侧向限位壁和背部连接段组成。半包围区域用于容纳支撑杆的圆柱杆身，内轮廓依据杆径设计，保留适当抱紧量；开口方向则结合装配路径确定，使支撑杆能够以侧向压入的方式进入夹持位，而不需要沿轴向穿装。背部连接段用于与车身钣金孔、支架凸台或对应安装座配合，承担零件自身的定位与固定。两侧延伸的限位结构能够在杆身进入后形成轴向与周向约束，降低支撑杆在行车振动下从开口处自行跳出的概率。

　　设计这类固定夹时，首先要明确被夹持杆件的直径、表面处理状态以及常用材料。若支撑杆为钢制喷塑件，表面摩擦系数和涂层耐磨性会直接影响夹持力取值；若杆件存在弯折段、压扁端或局部缩径，则夹持区应避开这些异形部位，选择直线度较好的杆身段进行配合。夹持力并非越大越好，过大的抱紧量会导致单手取放困难，长期使用后还可能造成材料蠕变、内壁磨损或开口外张；过小则无法抑制振动噪声，甚至在车辆颠簸时脱开。实际结构中通常通过开口宽度、C形截面厚度、内壁加强筋以及材料弹性共同调节夹持力。

　　该零件的外形需要严格服从安装边界。前舱周边通常布置有冷却管路、洗涤液管、线束接插件、翼子板加强板和前围隔音垫，固定夹外轮廓不能在机罩关闭过程中与这些部件发生硬接触。背部安装面应贴合对应支架的法向，若安装面为斜面或弧面，则连接段需要随形设计，避免装配后产生翘曲和局部应力集中。开口朝向也需结合维修人员操作习惯确定，通常应使支撑杆在收纳状态下能够自然压入，而在取出时沿机罩支撑动作的反向顺利脱离，避免需要额外扳动零件。

　　在尺寸控制方面，夹持孔的有效直径应围绕支撑杆名义直径建立合理公差。塑料件成型后存在收缩，开口处还会受脱模和冷却影响产生轻微外张，因此三维设计阶段需要预先考虑模具收缩率与试模修正量。内壁可设置微凸筋或局部接触带，将面接触改为若干条线接触，既能提高握持稳定性，也能降低成型误差对装配手感的影响。零件边缘应进行圆角过渡，尤其是开口入口处，圆角能够引导杆件压入，减少刮擦涂层和应力集中；背部与安装座相接的位置则需避免厚薄突变，防止注塑表面产生缩痕。

　　材料选择通常偏向具备一定韧性、耐磨性和耐候性的工程塑料。前舱温度环境复杂，发动机余热、夏季暴晒以及冬季低温都会影响材料弹性，因此结构设计不能仅以常温手感作为依据。若安装位置靠近排气侧或高温部件，还需校核材料热变形温度，并在必要时增加隔热距离或改用耐温更高的材料。对于经常需要取放支撑杆的部位，开口边缘的抗疲劳性能十分关键，反复撑开后不应出现明显永久变形或裂纹。

　　从装配工艺看，该零件适合采用注塑成型，结构上应保证主要壁厚均匀，背部加强筋厚度不宜超过主壁厚度，以免形成缩孔和表面凹陷。分型面应尽量避开与支撑杆接触的关键内表面，防止合模痕影响夹持稳定性或产生毛刺。若背部采用卡入式固定结构，则需要设计导向斜面、防退倒钩和弹性臂，并控制插入力与拔出力之间的平衡；若采用螺接或铆接，则应在连接区设置足够的承压面，避免拧紧时零件局部开裂。

　　在整车使用场景中，该固定夹还需考虑泥水、灰尘和老化因素。夹持区内不宜形成容易积砂的封闭死角，否则砂粒进入后会磨伤支撑杆表面并产生异响。开口下方可保留自然排屑空间，使灰尘和少量水分在振动中自行脱落。对于需要频繁保养的车型，固定夹的操作反馈应当清晰，支撑杆压入到位时最好能形成明确的落位感，维修人员无需目视确认即可判断是否夹持可靠。

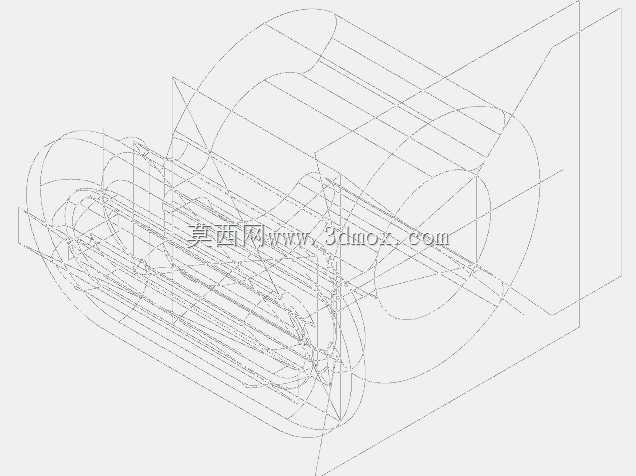

　　三维建模时，应先建立支撑杆、安装支架和周边包络体，再以此为约束生成固定夹本体。这样可以同步检查杆件压入轨迹、开口变形量、工具可达性以及机罩关闭时的最小间隙。对于关键配合面，应保留后续工程图所需的公差基准和拔模分析依据；对于弹性臂和C形夹持区，可通过截面连续性和圆角半径控制应力分布。完成实体后，还需在装配状态下模拟支撑杆取放过程，确认其不会与相邻管线交叉，也不会在极限摆动时撞击车身钣金。

　　总体而言，这类支撑杆固定夹的价值在于以简洁结构实现可靠约束。设计重点不在复杂曲面，而在夹持力、安装边界、材料弹性和长期耐久性之间取得平衡。合理的开口方向、内壁接触形式和背部定位结构，能够让支撑杆在车辆全生命周期内保持稳定收纳，同时为维修操作提供顺畅、明确的使用体验。
