杜卡迪干式离合器曲轴箱外罩

　　该零件对应大排量摩托车发动机侧部的干式离合器外罩，安装在曲轴箱与离合器总成之间，主要承担离合器区域的外部防护、安装定位以及部分气流组织作用。与湿式离合器结构不同，干式离合器不浸泡在机油中，对外罩的空间隔离、散热通道和装配精度要求更高，因此在结构设计时需要同时兼顾刚性、轻量化和周边部件的避让关系。

　　从实际装车场景看，这类外罩多用于高性能摩托车的动力总成外侧，靠近脚踏、换挡连杆和发动机边盖区域。它一方面将高速旋转的离合器鼓、摩擦片、压盘等部件与外部环境隔开，避免骑行中泥水、砂石、靴面或异物卷入；另一方面通过壳体上的开孔形成必要的空气流通路径，帮助干式离合器在频繁结合与滑摩过程中散发热量。干式离合器在赛道驾驶或连续高负荷工况下温升明显，若外罩完全封闭，热量容易在腔体积聚，造成摩擦片衰退、压盘热变形或分离手感变化，因此开孔位置不能随意开设，必须与内部旋转件的运动范围、外部气流方向以及防护要求相匹配。

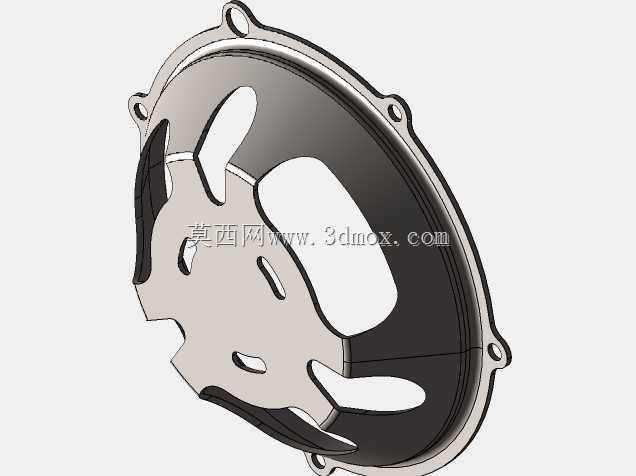

　　模型呈现的是一个近似盘形的薄壁壳体，外缘沿周向布置多个带孔安装耳，用于通过螺栓固定在曲轴箱结合面上。安装耳并非均匀对称分布，而是依据发动机侧部螺栓孔位、周边轮廓和装配空间设置，这意味着在逆向设计或改装开发时，不能只按圆形等分布孔处理，必须严格还原孔位角度、孔径和贴合面高度。壳体外缘带有连续翻边，可提升薄壁件的整体刚度，并在与箱体贴合时形成更稳定的密封边界。由于干式离合器本身不靠油液密封，这里的贴合面更多承担定位、防尘和防异物侵入作用，平面度不足会导致装配应力、局部间隙或振动噪声。

　　罩体中央区域采用内凹造型，以容纳离合器总成突出的压盘、固定座或紧固件。内凹深度直接决定离合器外侧的安全间隙，设计时需要结合离合器弹簧、螺栓头、锁紧螺母以及分离机构的运动包络进行校核。若罩体内腔深度不足，高转速下的零件跳动、热膨胀或装配公差可能造成摩擦干涉；若深度过大，则会增加壳体体积和重量，并使外罩过于外凸，影响脚踏位置和整车侧面通过性。模型表面可见多处形状不规则的窗口，这些窗口并非装饰槽，而是散热与检修空间的组合。窗口边缘保留了较宽的实体筋带，使开孔后的壳体仍保持环形传力路径，避免因大面积开孔导致安装耳之间刚度骤降。

　　在结构设计思路上，这类零件通常采用薄壳加局部加强的方式。外罩主体壁厚不宜过大，否则会增加发动机侧部旋转质量之外的非簧载附近重量；但壁厚过薄又会在螺栓压紧和发动机振动下产生变形。较合理的做法是在安装耳、窗口边缘和中央凸起区域设置渐变壁厚或加强筋，使螺栓压紧力能够均匀扩散到整个结合面。安装耳处的应力集中尤其需要重视，频繁拆装、赛道振动或摔碰时，耳片根部最容易出现裂纹，因此孔边通常需要做局部加厚，并让筋条从耳片自然过渡到罩体主壁，而不是形成突兀的直角交界。

　　外形尺寸方面，该罩体的外轮廓由离合器最大回转半径、箱体安装圆以及外侧避让空间共同决定。外径必须大于离合器鼓和摩擦片组件的最大外圆，并保留一定安全间隙；周向轮廓则要避开发动机箱体加强筋、启动电机、传感器线束、换挡轴和排气管附近空间。模型边缘的异形缺口和局部切边，本质上都是对这些周边边界的响应。对于结构设计人员而言，拿到此类三维模型后，首先应核对安装孔节圆、贴合面到罩体内顶面的距离、窗口边缘到旋转件的最小间隙、外罩最外侧与脚踏或车身覆盖件的距离，而不是单纯关注外观曲面是否顺滑。

　　从制造与装配角度看，该件适合采用压铸或钣金成形后再加工的工艺路线。若采用压铸，窗口和外缘形状可一次成形，后续仅需精铣结合面、铰孔或攻丝，并对关键孔位进行去毛刺。窗口边缘的拔模方向、圆角大小和壁厚均匀性会直接影响成品率，筋条交汇处也要避免局部缩松。若用于改装件开发，还需考虑材料表面处理带来的尺寸变化，例如阳极氧化、喷涂或镀层后，贴合面和孔位可能产生微小厚度变化，批量装配时应预留修正量。

　　在维修和选型场景中，该外罩并非通用圆盘件，而是与特定发动机、离合器型号和箱体孔位强相关。更换时需要确认安装耳数量、孔位角度、中央凹陷深度以及窗口布局是否一致。即使外径相近，若窗口过大，可能在雨天或非铺装路面行驶时让过多泥水进入离合器片工作区域；若窗口过小，则会削弱散热能力。模型中保留的异形开窗、周向安装耳和内凹腔形，能够为干涉检查、装配模拟、改装件开发以及数控加工提供完整的几何参考。
