西姆西内手动换挡操纵机构总成

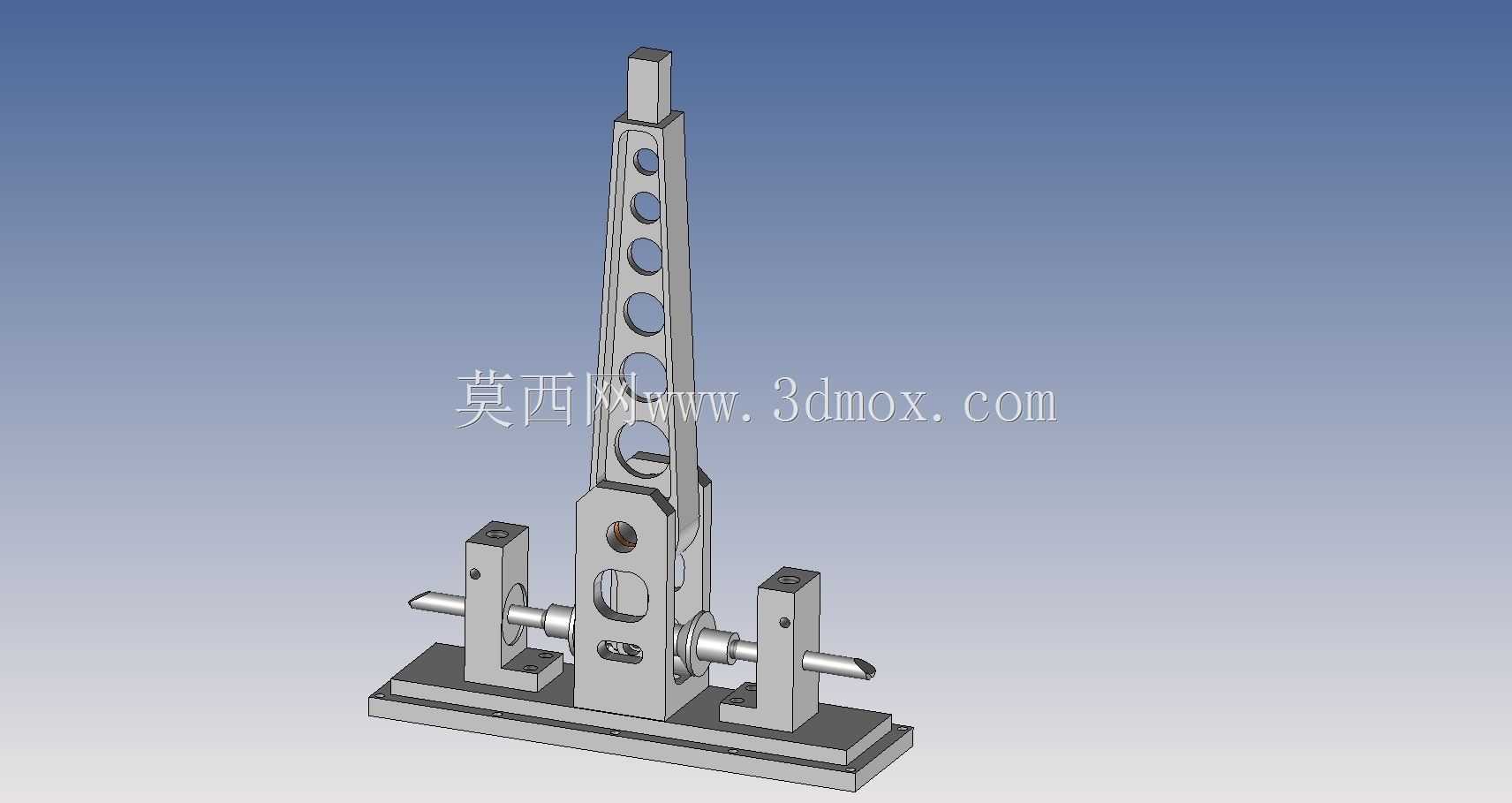

　　这套换挡操纵杆总成主要面向模拟驾驶、台架试验以及小型传动系统的手动选换挡执行需求，核心作用是把驾驶员手部的前后、左右摆动转化为横轴的轴向位移与转动信号，再通过连杆或拉索传递到换挡执行端。整体采用立式摇臂加横向转轴的布置，底部为一块矩形安装底板，两个带孔立式支座对称固定在底板上，共同支撑一根贯穿的水平轴；轴中段连接高耸的操纵杆主体，杆身上端收窄形成手柄安装位，可直接套入换挡手球。

　　从结构受力看，换挡动作并非只沿单一方向进行。选挡时，杆身绕水平轴产生小幅摆动；换挡时，水平轴在两个支座孔内轴向移动或转动，因此支座孔与轴之间需要同时承受径向支撑力和一定的轴向导向力。模型中两个支座采用立板加加强筋的形式，底板预留安装孔，使整套机构能够通过螺栓固定在驾驶舱地板、试验台框架或模拟设备基座上。这种分体支座设计便于装配时调整同轴度，也方便后期更换耐磨衬套。

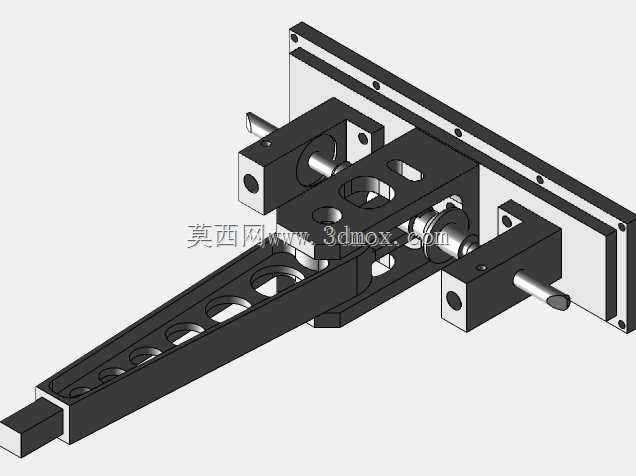

　　杆身是整个总成中最显眼的零件。它采用狭长的塔形轮廓，沿长度方向布置了多个圆形减重孔，在保证纵向抗弯截面的同时降低了自重。对于频繁往复操作的操纵件来说，减重并不只是为了节省材料，更直接影响操作手感：运动件质量越小，换挡时的惯性冲击越弱，回位和换位响应也更干脆。杆身下部与水平轴连接的区域设置了铰接孔和定位销孔，用于把摆动准确传递到横轴；侧面还预留了传感或限位安装位，可在台架应用中加装位置检测元件，采集换挡行程信号。

　　水平轴两端伸出支座之外，轴径呈阶梯变化，中间较粗段用于承受主要弯矩，两端较细段可连接摇臂、销轴或拉杆。轴端的扁位、销孔等结构说明它并非单纯的圆轴转动件，而是需要在周向上固定连接件，避免换挡过程中出现相对转动。实际装车或装台时，这根轴的伸出长度决定了外部连杆的布置空间，也限制了周边线束、隔音层和地板开孔的边界。

　　安装边界方面，底板构成了主要的定位基准。设计时应先确认底板孔距与安装面平面度，再校核操纵杆从空挡到各挡位的摆动包络，尤其要注意杆身向左右选挡时是否与仪表台骨架、地毯压条或台架面板发生干涉。高耸杆身虽然带来了较长的力臂，使操作更省力，但也会放大顶端的自由行程，因此铰接孔与销轴的配合间隙需要严格控制；若用于模拟驾驶设备，还可在杆身下部附近增加阻尼块或回位弹簧，以改善吸入感和挡位清晰度。

　　从设计思路上看，该模型没有把换挡杆做成孤立零件，而是把底板、支座、横轴、铰接销和杆身作为一个运动副整体表达。这样处理的价值在于，结构工程师可以直接检查运动链中的装配关系：支座孔是否同轴、轴肩是否顶住支座端面、杆身摆动时是否与底板凸台碰撞、销轴装入后是否有足够的拆装空间。对于需要继续细化的人来说，可以在此基础上补充衬套、扭簧、防尘罩和换挡拉索支架，使它从原理机构进一步发展为可制造的装配总成。

　　在试验或模拟场景中，这类机构还承担着力学反馈与人机校核的任务。杆身长度、手柄安装高度和横轴中心位置共同决定了驾驶员手腕的运动轨迹；若手柄过高，换挡时肩部会参与发力，长时间操作容易疲劳；若过低，则会导致挡位分辨不清。模型中高耸杆身与低矮底板形成明显的高度差，适合布置在坐姿较高、地板通道较宽的平台上。若移植到紧凑驾驶舱，可通过缩短杆身或降低支座高度来调整力臂比，但必须重新核算横轴所受弯矩和支座连接强度。

　　细节上，杆身圆形减重孔沿中心线排列，孔间距避开了下部高应力区，这种布置有利于维持中性轴附近的材料连续性。底板边缘和支座根部的加厚区域，则用于抵抗换挡时产生的倾覆力矩。整体结构没有复杂曲面，零件多为板件、轴类和支架，适合采用铣削、激光切割后焊接或型材拼装等方式制作，因此在教学实验、赛车模拟器和专用车辆改装中都具有较强的可实现性。
