重载方形安装板万向脚轮结构设计

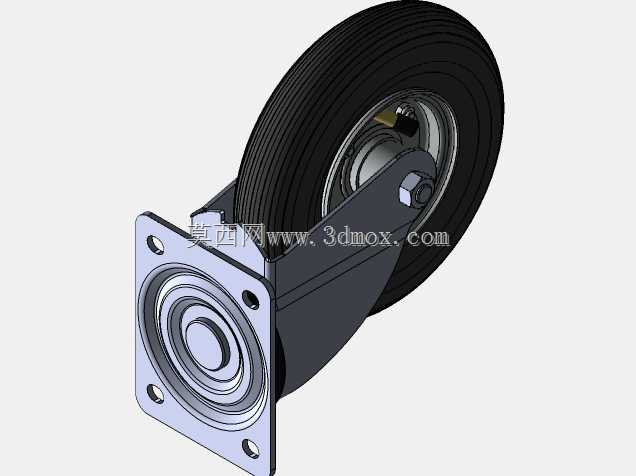

　　这款脚轮的设计核心围绕重载工况下的灵活转向与稳定承载展开，整体采用方形安装法兰搭配单摆臂回转支架的结构形式，轮体选用带防滑纹路的橡胶材质，适配多数工业场景的地面移动需求。从实际应用场景来看，这类脚轮常被配置在中型工装推车、可移动设备机架、仓储周转台车以及小型自动化设备的底部，既需要承担整机或满载物料的垂直载荷，也要在车间过道、地坪存在接缝、轻微坡度的环境下完成转向、直行移动，部分场景还会承受启停瞬间的冲击载荷，因此结构设计上对回转部位的强度、轮体的缓冲能力都有明确要求。方形安装板的设计是这款脚轮的典型特征，板体四周预留四个对称分布的安装孔，安装时可直接通过螺栓与设备底部的安装面对接，相比顶杆式安装结构，方形法兰的接触面积更大，

　　载荷能够均匀分散到设备底板上，避免局部应力集中造成安装面变形。安装板与回转支架之间采用内置推力轴承的回转结构，支架可绕安装板中心轴线360度自由旋转，转向时轮体随支架同步偏转，推力轴承承担轴向载荷的同时，也能降低转向过程中的摩擦阻力，即便在设备满载状态下，操作人员也能轻松推动设备完成方向调整。轮体部分采用实心橡胶结构，轮面设计有多道环形防滑槽，一方面橡胶材质本身具备一定弹性，移动过程中可以吸收地面不平整带来的振动，降低设备运行时的噪音，另一方面防滑纹路能够提升轮面与水泥地面、环氧地坪之间的摩擦力，避免启停或坡道移动时出现打滑。轮体中心配置金属轮毂与滚动轴承，轮轴穿过支架两侧的同轴孔完成固定，轴承的存在让轮体转动阻力更小，

　　长期使用后也能通过补充润滑、更换轴承的方式维护，延长脚轮整体使用寿命。从安装边界来看，方形安装板的孔位遵循通用脚轮安装尺寸规范，四个安装孔的中心距适配市面多数中型设备的底部安装位，安装时需要保证设备底板对应位置的平面度，避免安装面翘曲导致支架回转卡滞。整体高度从安装板顶面到轮体最底端的尺寸经过匹配设计，既保证了足够的离地间隙，避免支架底部在过坎时剐蹭地面，也不会因为整体高度过高导致设备重心上移，影响移动过程中的稳定性。支架部分采用厚钢板冲压成型后做表面防锈处理，侧板与轮轴配合的位置做了加厚处理，承受侧向冲击时不容易出现变形，轮轴端部采用锁紧螺母固定，防止长期震动后轮轴松脱。在选型适配过程中，需要根据设备的总重量分配单轮承载，

　　通常四个脚轮的总承载能力需要预留1.5倍以上的安全系数，避免地面不平导致单个脚轮瞬间过载。这类脚轮的三维建模过程中，需要重点还原回转副的配合间隙、安装孔的位置精度以及轮体与支架之间的运动空间，确保模型导入设备整体装配后，能够模拟转向、直行过程中的干涉情况，提前排查安装后轮体与设备底板、周边零部件发生碰撞的问题。橡胶轮体的建模需要还原表面的防滑纹路特征，这些纹路不仅是外观结构，更直接影响轮体的抓地性能与排屑能力，在有少量碎屑、油污的车间地面，纹路槽可以容纳少量杂物，保证轮面与地面的有效接触。回转支架的折弯角度、焊接位置都在模型中做了精准还原，实际生产中这些尺寸直接决定了轮体的居中程度，若支架存在偏斜，会导致脚轮直行时出现跑偏、轮体偏磨的问题。
