插杆式家具万向脚轮结构设计

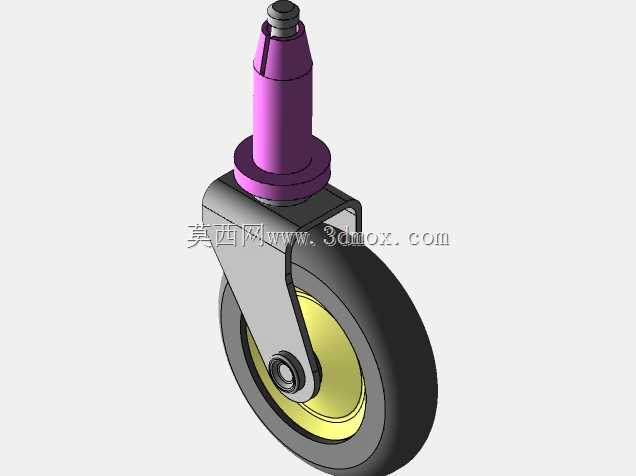

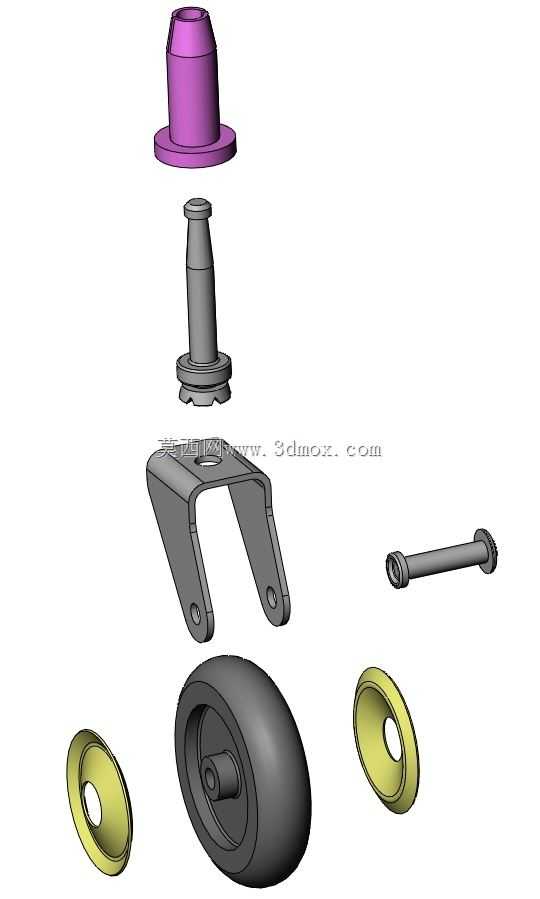

　　这款插杆式万向脚轮的三维结构，核心面向家具、轻型工装置物架、小型移动设备的移动支撑场景，日常使用中需要兼顾转向灵活性、安装便捷性与承载稳定性，建模过程完整还原了各零件的装配关系与运动边界，可直接用于结构校核、选型参考与二次改型。

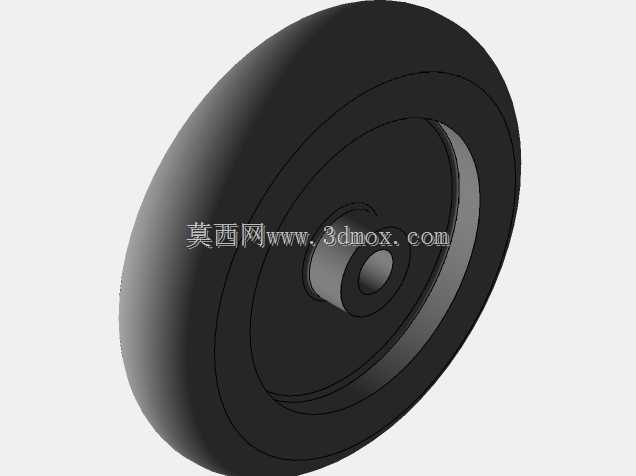

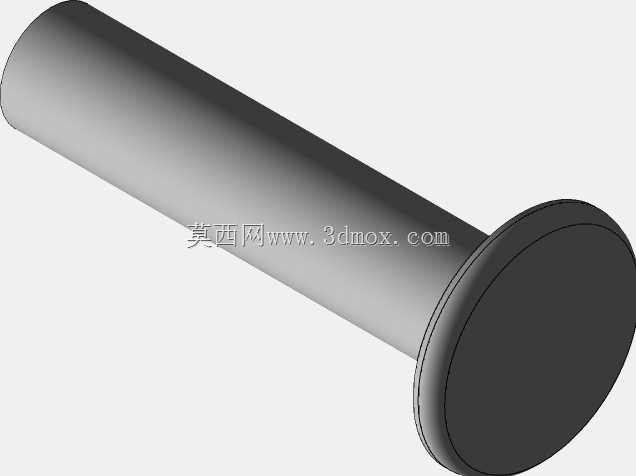

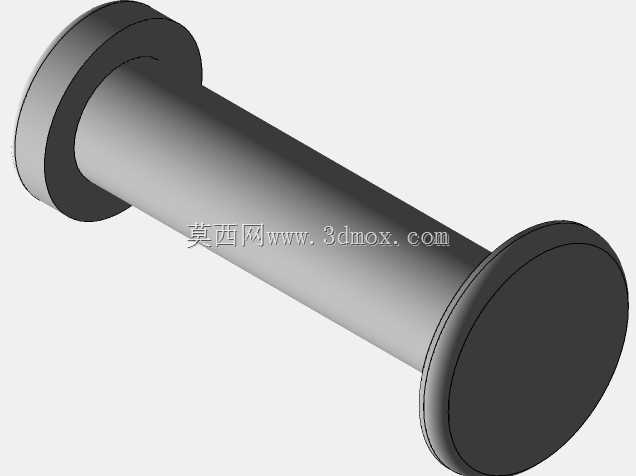

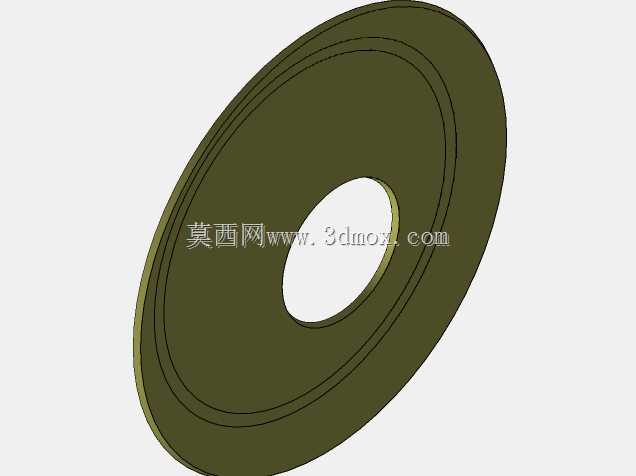

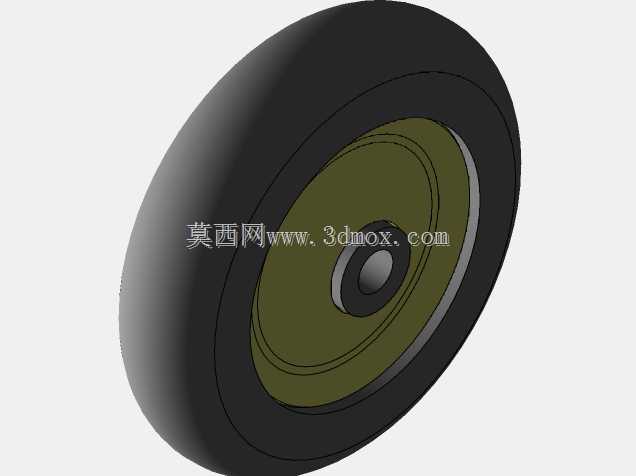

　　从实际使用场景拆解，这类脚轮常配套在办公椅、可移动储物柜、医用推车、轻型物料架底部，使用环境多为室内平整地面，轮面接触的地面材质包含木地板、瓷砖、环氧地坪等，因此轮体部分采用软硬复合的结构逻辑：外层为高弹性橡塑轮面，滚动时可缓冲微小地面颠簸，降低移动噪音，同时避免刮花装饰地面；内层为硬质支撑轮毂，承担径向载荷，保证轮体长期受压不会出现形变塌陷。轮体中心通过销轴与轮架铰接，销轴两端做限位结构，防止轮体在滚动过程中出现轴向窜动，铰接位置预留合理间隙，既保证轮体转动无卡滞，又不会因间隙过大出现晃动。

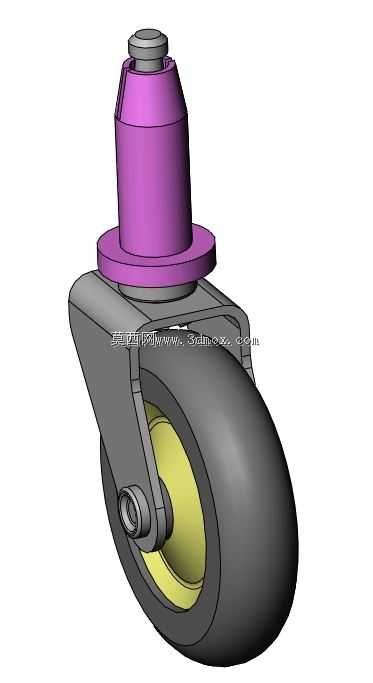

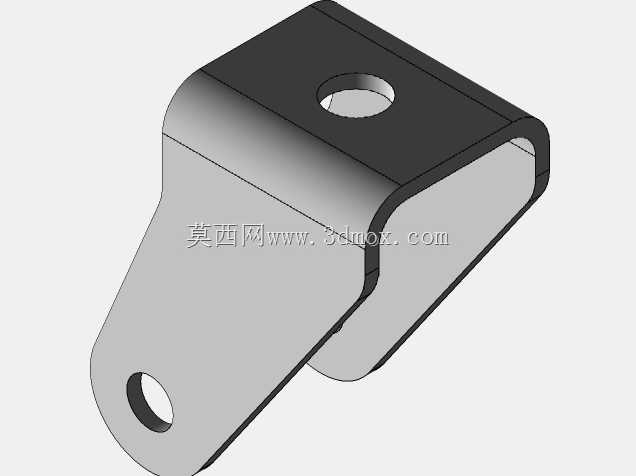

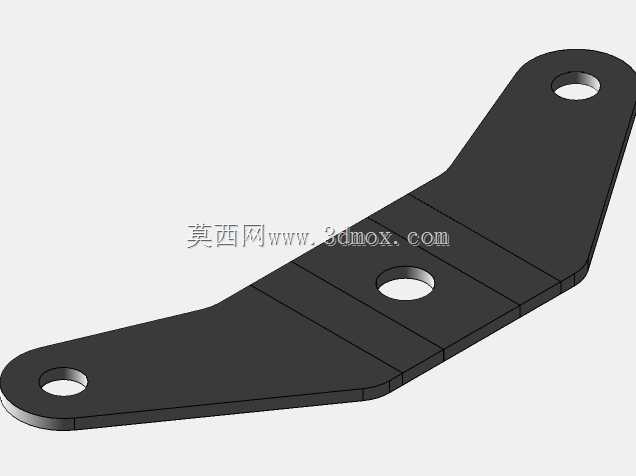

　　轮架部分采用弯折成型的金属支架结构，两侧立板对称布置，分别贴合轮体两侧的轮毂端面，受力路径从轮体中心销轴直接传递到两侧立板，再向上汇聚到顶部的回转支撑结构，这种对称受力结构可避免单侧支架长期受力出现变形。顶部回转结构内置推力轴承与径向定位结构，可实现360度水平回转，推动家具转向时，轮架可自动跟随行进方向偏转，无需额外调整角度。回转结构上方延伸出插杆式安装柱，柱身做分段变径设计，上部为光杆导向段，中部带环形定位卡槽，下部为加粗承载台，安装时直接插入家具腿预设的安装孔内，通过卡簧或弹性卡扣卡在环形槽内完成固定，相比平板式脚轮，无需在家具底面打孔锁螺丝，装配效率更高，也不会破坏家具腿部的外观完整性。插杆顶部做倒角导向，插入安装孔时可自动对中，降低装配对位难度。

　　设计过程中需要重点核对多个尺寸边界：首先是插杆直径与家具腿安装孔的配合公差，间隙过大会导致脚轮安装后晃动，间隙过小则会造成装配困难，甚至顶裂木质或塑料家具腿；其次是插杆的有效插入深度，需保证插入后承载台面完全贴合家具腿底面，避免载荷全部由卡扣承担，防止长期使用后卡扣松脱；第三是轮架的回转半径，需核对脚轮安装后，轮架偏转时不会与家具腿外壁发生干涉，部分家具腿直径较大时，还需对应加高轮架的回转支撑高度，预留足够的偏转空间；第四是脚轮的总安装高度，即地面到家具腿底面的垂直距离，该尺寸直接决定家具成品的整体高度，同系列家具配套不同规格脚轮时，需同步调整柜体或椅身的基础高度，保证使用 ergonomic 尺寸符合设计要求。

　　从功能特性来看，这款脚轮属于轻型万向脚轮，单个脚轮的承载能力适配家具类的静载与动载需求，轮面宽度与直径的配比经过优化，在保证转弯灵活性的同时，降低轮面的单位面积压力，减少在软质地面（如地毯、PVC地板）上的压痕。部分场景下需要脚轮具备锁定功能，可在现有轮架结构基础上加装刹车组件，刹车踏板踩下后，可同时锁止轮体的滚动与轮架的水平回转，让家具固定在指定位置不会滑移，该三维模型的装配结构预留了刹车件的安装位置，改型时无需重新设计核心轮架与插杆结构，仅需追加刹车零件并调整局部装配特征即可。

　　建模时按照实际加工逻辑拆分零件：橡塑轮面与硬质轮毂采用不同的零件特征建模，还原包胶或装配的工艺结构；金属轮架通过钣金弯折特征生成，准确体现弯折圆角与冲孔位置；插杆与回转座的配合面、销轴与孔的配合面均按照机械配合公差建模，可直接在工程图中生成尺寸标注用于加工。整体结构没有冗余零件，日常维护时可通过敲出销轴更换磨损的轮体，无需整体更换脚轮，降低后期使用成本。
