工业重载万向脚轮三维结构设计

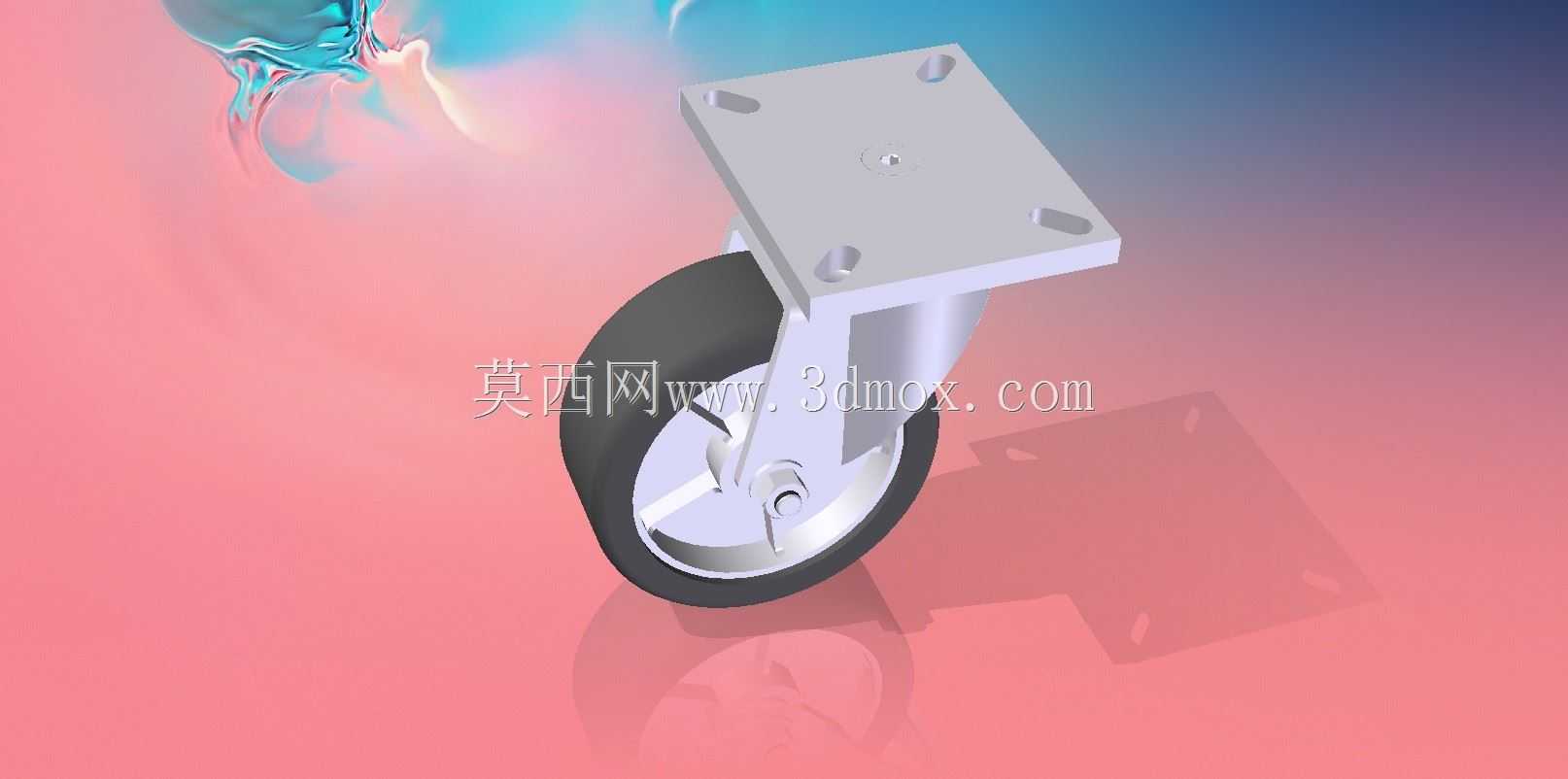

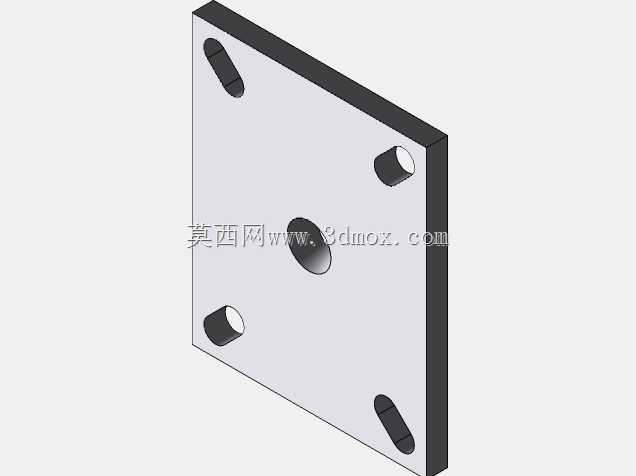

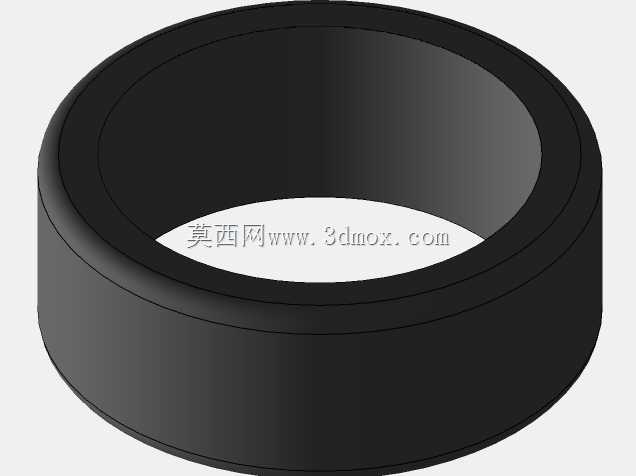

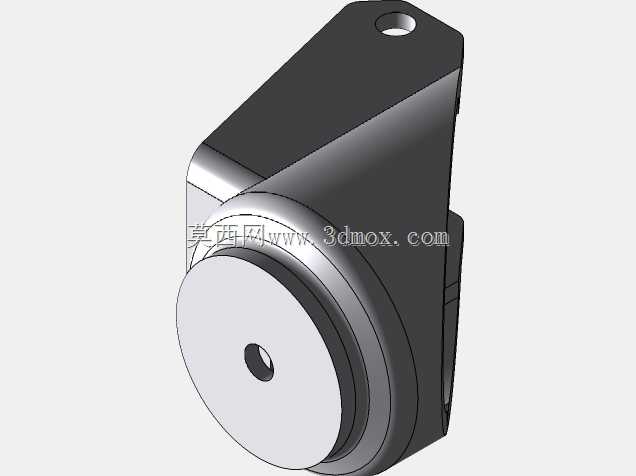

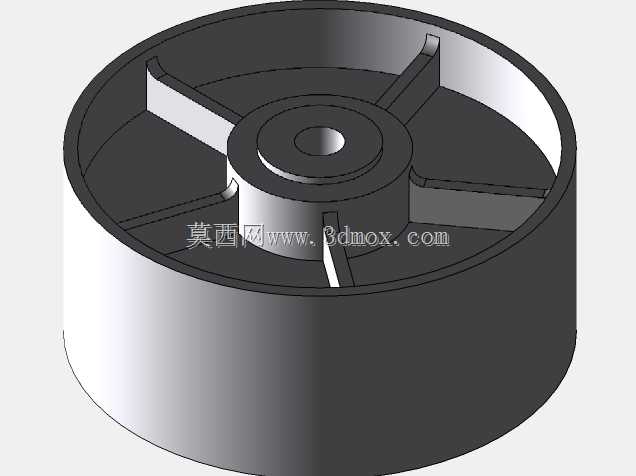

　　在工业生产场景里，脚轮是各类移动工装、货架、周转设备、轻型作业台实现灵活位移的核心承载部件，这款万向脚轮的设计，首先围绕实际工况的承载需求展开，轮体采用橡胶包覆金属轮毂的结构，橡胶外层可以在车间环氧地坪、水泥地面、防滑钢板等常见工业地面上滚动时，有效缓冲路面不平整带来的震动，避免移动过程中设备上的工件、精密工装出现磕碰移位，同时橡胶材质的摩擦系数适中，既保证推行时不会出现打滑，也不会在地面留下难以清理的轮印，适配多数生产车间的地面维护要求。顶部的安装板采用方形带安装孔的结构，四个沉头安装孔可以直接通过螺栓与设备底部的安装面锁紧，安装板的平面度在设计时做了公差约束，保证安装后脚轮与设备底面完全贴合，不会出现局部应力集中导致的支架变形。

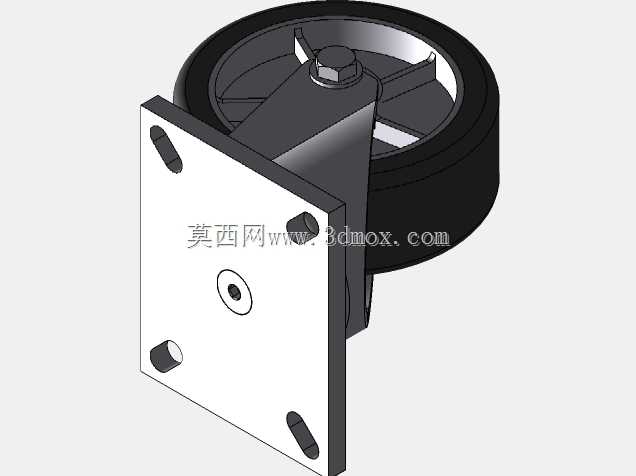

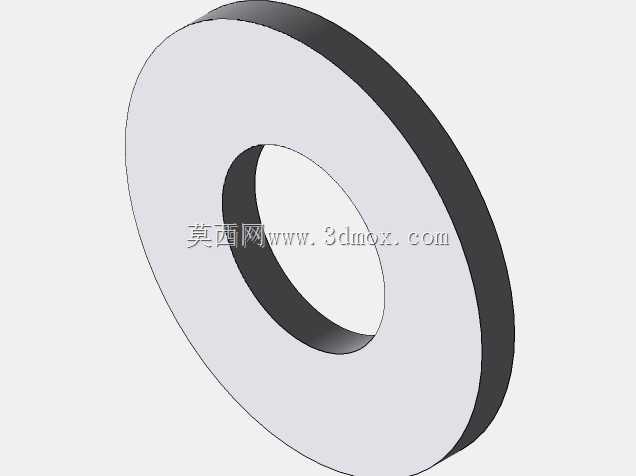

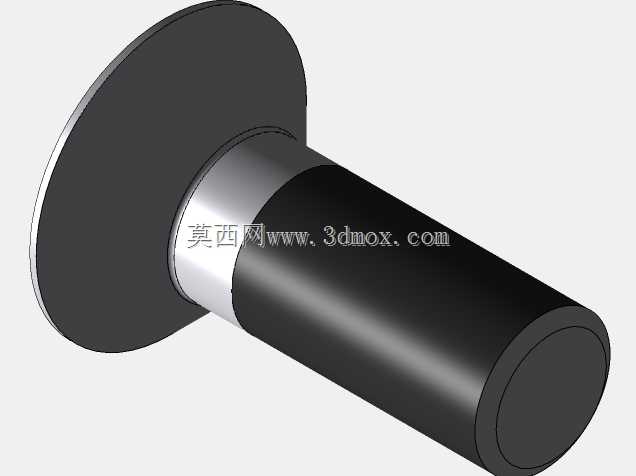

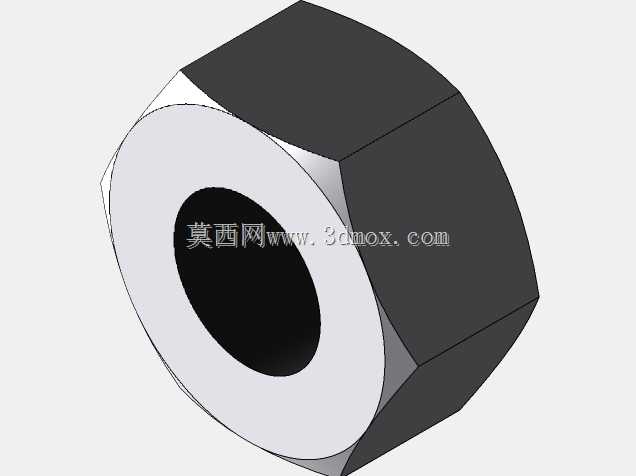

　　连接安装板与轮架的回转结构，采用内置推力轴承的设计，保证转向时的转动阻力足够小，即使在满载状态下，操作人员也可以轻松推动设备完成转向，不会出现转向卡滞、需要撬动设备才能转向的问题。轮架部分采用金属冲压成型的支架结构，两侧的支撑板对称分布，轮轴穿过轮毂中心与两侧支架固定，轮轴的配合公差选用过渡配合，既保证轮体转动时不会出现径向窜动，也避免过盈配合导致的轮体转动卡滞。从安装边界来看，这款脚轮的安装板孔位间距符合通用工业脚轮的安装尺寸规范，可以直接替换同规格的现有脚轮，不需要对设备底部的安装结构做二次修改，整体安装高度适配多数轻型移动设备的离地间隙要求，不会出现安装后设备整体高度过高导致的重心不稳问题。在实际选型应用中，

　　这类脚轮常被用在车间周转车、工具柜、轻型自动化设备移动底座、仓储货架的移动改造场景中，设计时充分考虑了日常使用中的磕碰问题，支架边缘做了圆角处理，避免操作人员推行时被锐边划伤，轮体的橡胶厚度也预留了足够的磨损余量，在常规车间使用场景下可以满足长期的滚动磨损需求，不需要频繁更换轮体。回转结构的防尘设计也做了对应考虑，支架顶部的回转间隙处设置了防尘挡圈，可以阻挡车间内的粉尘、铁屑进入回转轴承内部，避免长期使用后铁屑卡入轴承导致转向阻力变大，延长脚轮的整体使用寿命。轮体的宽度经过受力核算，在额定承载下，轮体与地面的接触压强处于橡胶材质的许用压强范围内，不会出现轮体局部压溃、永久变形的问题，保证长期使用后轮体依然可以保持圆柱度，滚动时不会出现颠簸、跳动的情况。
