钛合金镶嵌式滑轮环结构设计

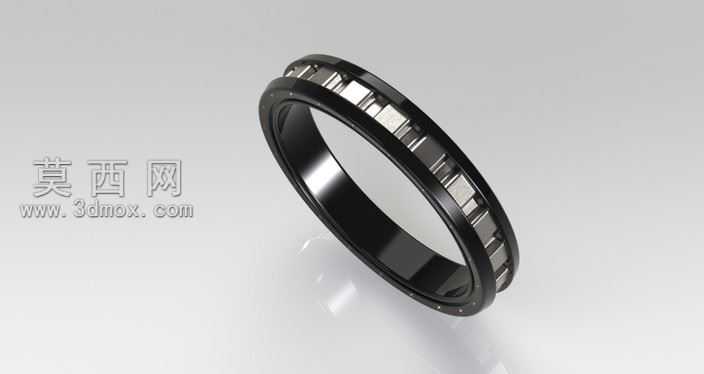

本作品为钛合金材质的滑轮环三维设计方案，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先通过草图绘制确定环形基体的内外径尺寸、截面轮廓参数，利用旋转凸台命令生成主体外环结构，再针对内环的镶嵌式槽位进行切除特征设计，逐一绘制每个镶嵌块的定位草图，通过线性阵列配合圆周阵列完成所有镶嵌单元的排布，确保每一个镶嵌块与外环槽位的配合公差控制在合理范围内，避免出现装配干涉问题。材质设置环节，外环主体赋予哑光黑色金属材质，调整表面粗糙度参数模拟硬质阳极氧化处理的钛合金质感，内嵌的块状单元赋予亮面金属材质，调整反射率与高光参数呈现抛光金属的光泽效果，两种材质形成鲜明的视觉对比，清晰展现构件的分层结构特征。渲染阶段采用工作室级光照环境，添加主光源、补光与环境反射光，调整光线角度突出环形构件的曲面弧度与镶嵌结构的立体感，通过柔和的阴影效果强化构件的空间层次，最终呈现出的渲染图清晰展现了滑轮环的整体造型、结构细节与材质质感。设计思路上，该滑轮环采用分体镶嵌式结构替代传统一体式环形设计，既保留了钛合金材质轻质高强度的性能优势，又通过内嵌硬质耐磨单元提升了环体接触工作面的耐磨性能，可适配低载荷的滑轮导向、环形支撑等使用场景，结构设计兼顾了轻量化与耐用性需求，所有特征参数均可编辑调整，方便后续根据实际使用需求修改尺寸规格、调整镶嵌块数量与排布方式，具备较强的设计复用性。
