八足仿生蜘蛛机器人结构设计方案

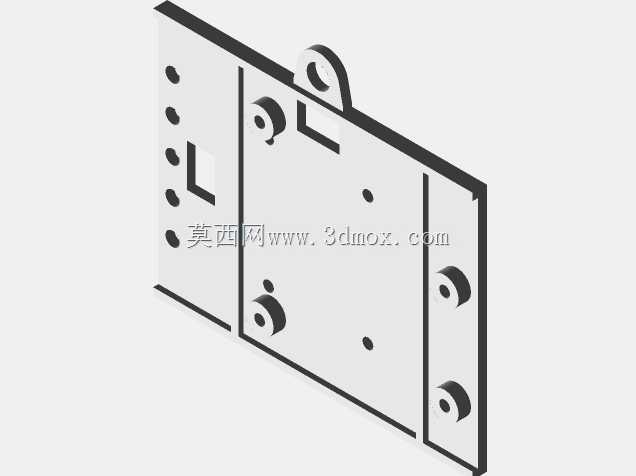

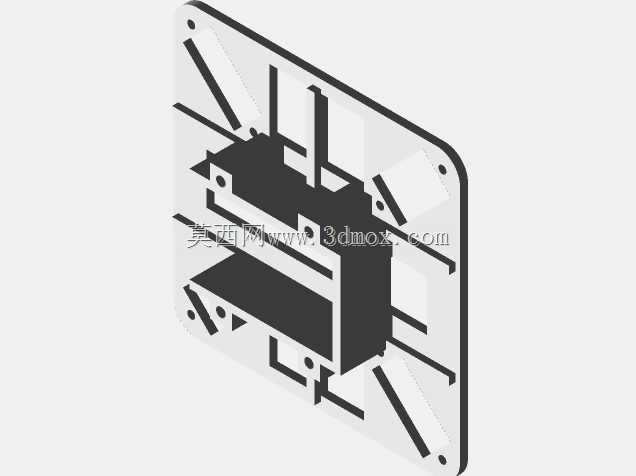

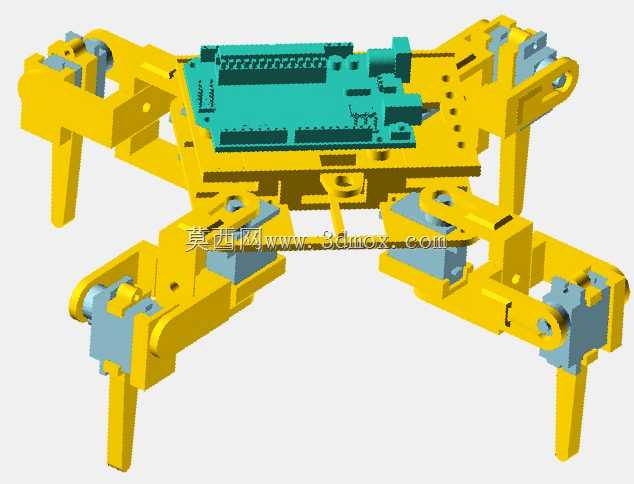

　　该仿生蜘蛛机器人采用八足对称布局设计，整体结构围绕小型嵌入式控制板搭建，机身主体分为上下两层板架结构，上层板预留Arduino控制板安装孔位与走线槽，下层板集成舵机固定腔与电池容纳空间，八只机械足沿机身四周均匀分布，每只足由两个舵机分别驱动根关节摆动与膝关节屈伸，可实现全向移动、原地转向与小幅越障动作。从实际应用场景来看，这类小型多足机器人主要用于高校机器人教学实训、嵌入式开发课程实践、仿生运动学算法验证，也可作为二次开发载体加装视觉模块、环境传感器，用于狭小空间巡检、科普展品演示等场景，相比轮式机器人，多足结构对非结构化地形的适应能力更强，能通过小幅凸起、线缆、网格地面等轮式设备易卡顿的路况。在功能特性层面，

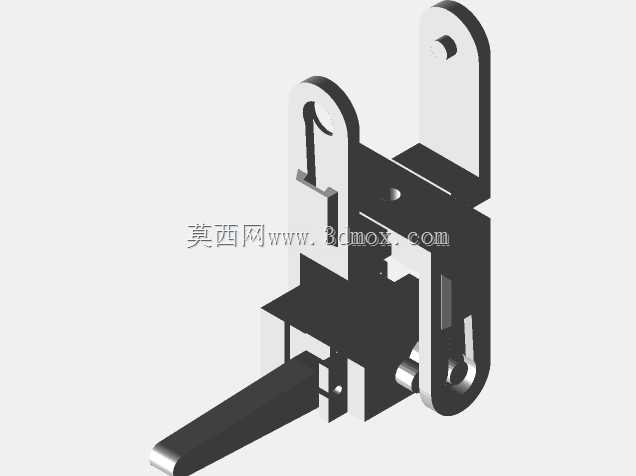

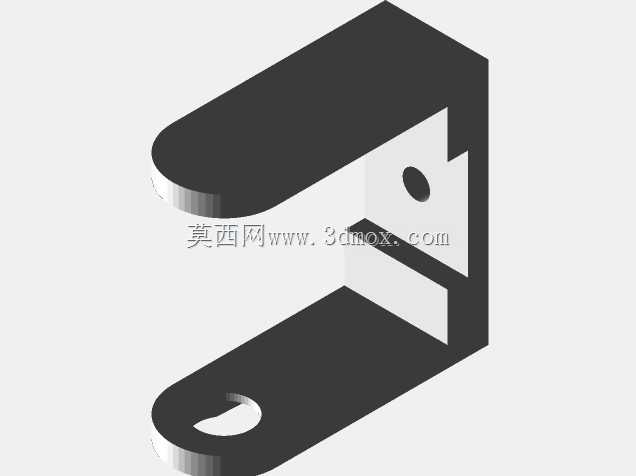

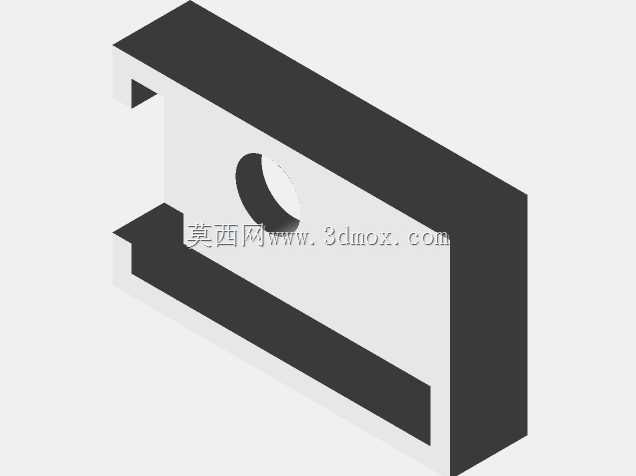

　　整机仅用五类结构件即可完成组装，分别是上下机身固定板、臂段连接件、足端支撑件、舵机预装小盒与紧固件，舵机直接嵌入结构件预留的安装位，无需额外支架，既减少了零件种类，也降低了装配公差累积。控制逻辑由Arduino UNO板输出八路PWM信号驱动舵机，红外接收模块集成在机身前部，可接收遥控器指令完成前进、后退、左右转向等基础步态，步态规划采用对角足交替摆动的时序逻辑，运动过程中四足支撑、四足抬升交替进行，保证机身重心始终落在支撑多边形范围内，避免行进中侧翻。设计思路上优先考虑了3D打印工艺的可行性，所有结构件均采用无支撑或少支撑取向设计，臂段与机身板的连接位置采用卡扣加螺丝的双重固定方式，既保证打印完成后可快速徒手装配，

　　也能在舵机受力时避免连接位松脱。结构件壁厚统一设置为1.8至2.2毫米，既满足PLA耗材打印时的层间结合强度，也不会因壁厚过大导致整机重量超标，足端做了加宽平底处理，增大与地面的接触面积，降低行进时的接地比压，在光滑桌面、地毯、薄纸板表面都能获得足够摩擦力。从安装边界来看，整机展开后横向跨度约200毫米，纵向长度约180毫米，机身主体高度约70毫米，足端最大抬升高度约25毫米，可跨越高度不超过20毫米的垂直障碍；上层控制板安装位兼容标准Arduino UNO板型尺寸，固定孔间距符合通用开源硬件安装规范，预留的排针空间不会与机身板发生干涉，下层舵机腔适配常用的9克微型舵机，舵机输出轴与臂段连接位采用D型孔设计，消除传动间隙。走线方面，

　　上下板之间预留了10毫米的过线间隙，所有舵机引线可沿机身内侧的线槽汇聚到控制板引脚，避免运动过程中线材被关节夹断或拉扯。机身顶部预留了扩展安装孔位，可直接叠加固定超声波传感器、红外避障模块或小型摄像头云台，无需二次打孔改造。在结构受力层面，足臂的受力拐点位置均做了圆角过渡，避免3D打印件在应力集中处出现层裂，舵机输出轴与臂段的配合长度设计为6毫米，保证扭矩传递过程中不会出现打滑或轴孔松脱。整机重心控制在机身几何中心下方，电池安装位贴近下层板底面，进一步降低整机重心，提升快速转向时的稳定性。足端与臂段采用模块化连接设计，若足端出现磨损或断裂，可单独更换足端零件，无需替换整个臂段，降低维护成本。关节活动范围通过结构件上的限位凸台进行机械限位，根关节摆动角度限制在正负45度，膝关节屈伸角度限制在0至90度，避免程序跑飞时舵机超行程转动导致结构件卡死或舵机烧毁。装配过程中无需额外定制金属件，所有结构连接均可采用标准M2自攻螺丝完成，紧固件种类少，备料成本低。这类结构设计也为后续迭代留下了充足空间，可通过更换更长的臂段提升越障高度，或更换大扭矩舵机提升负载能力，适配不同的教学与开发需求。
