Bobcat52航模电动起落架收放机构

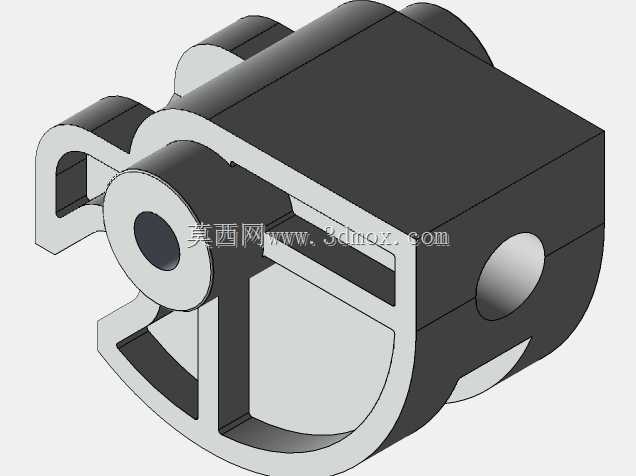

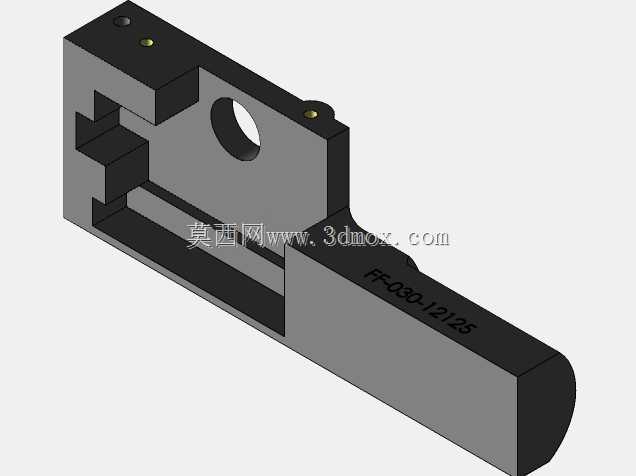

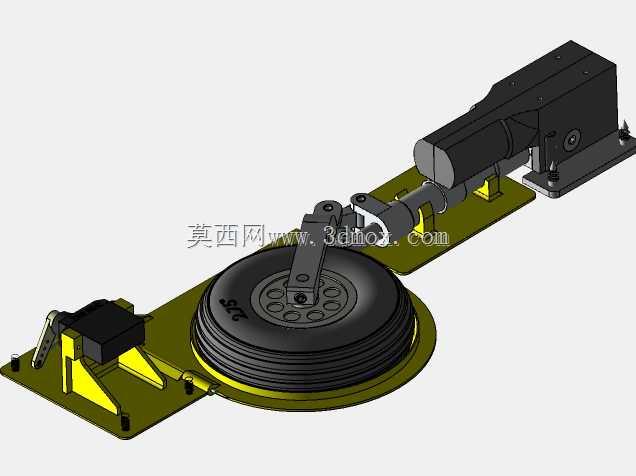

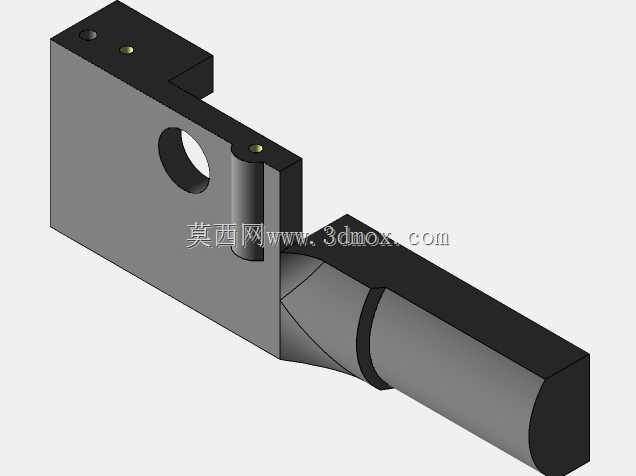

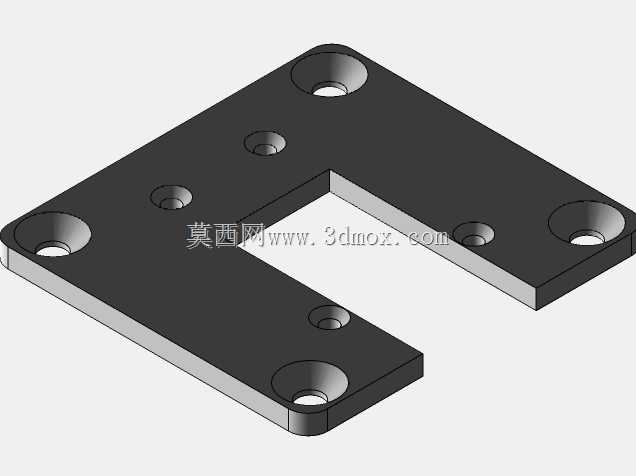

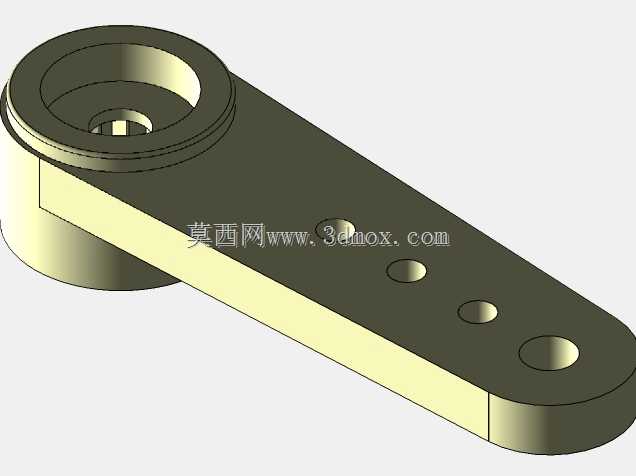

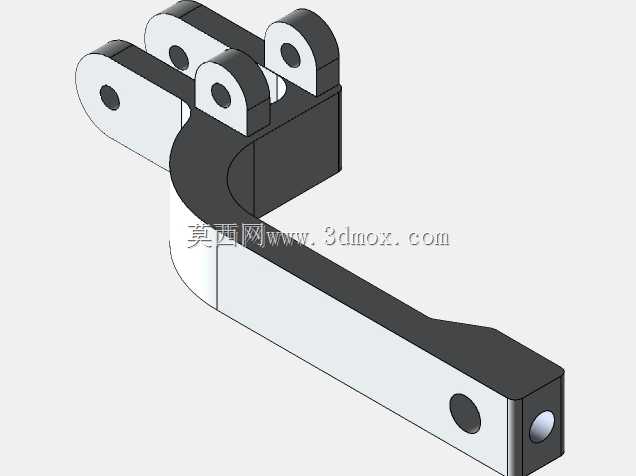

　　该装置面向固定翼航模与小型验证机的前三点式起落架布置，核心任务是在地面滑跑阶段支撑机体并传递冲击载荷，在飞行阶段将机轮收入机身或短舱内部，以降低外露阻力并改善整机气动外形。轮架采用摇臂式支撑思路，机轮通过铰接点与承力底板连接，收放动作由直线驱动元件推动连杆完成，运动过程中轮体绕固定铰轴翻转，最终贴近底板形成收纳姿态。底板作为主要安装基准，预留了多组螺接孔位，可直接固定在机身隔框、玻璃钢舱体或木质承力板上，驱动元件、锁止位置和轮架转轴均围绕同一底板布置，便于在装配阶段统一调整同轴度与行程余量。驱动段采用电机与减速壳体组合的布局，输出端连接推拉杆，杆端关节轴承用于补偿制造误差和微小偏转，避免卡滞。实际使用中，

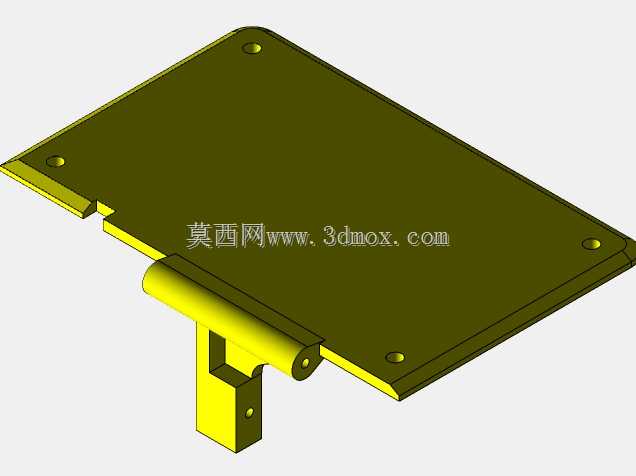

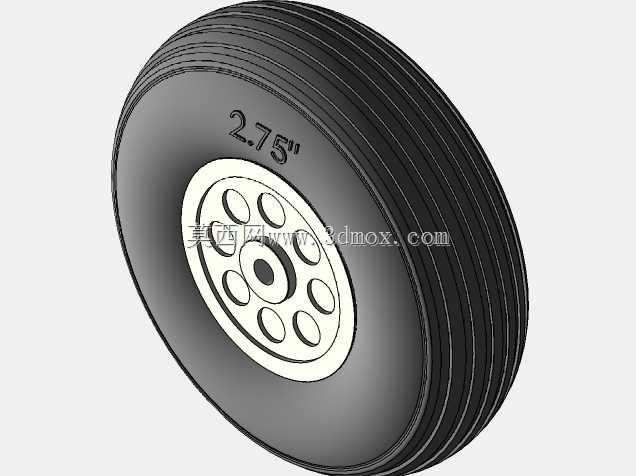

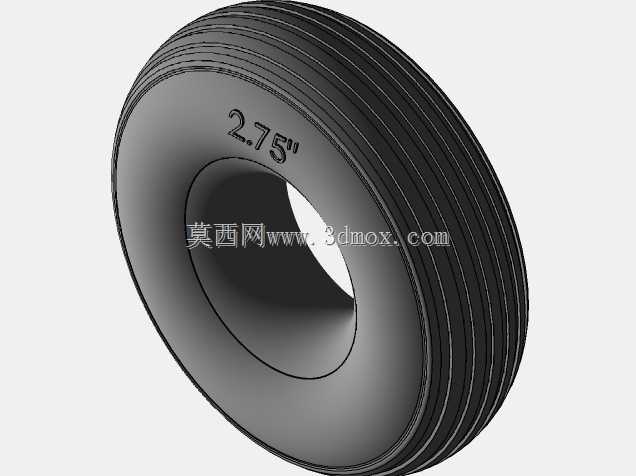

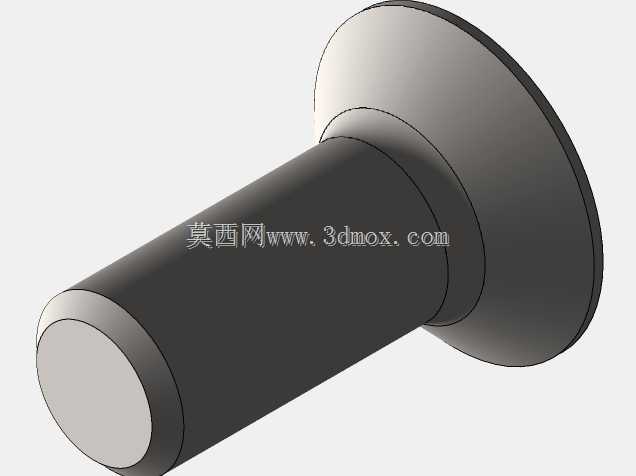

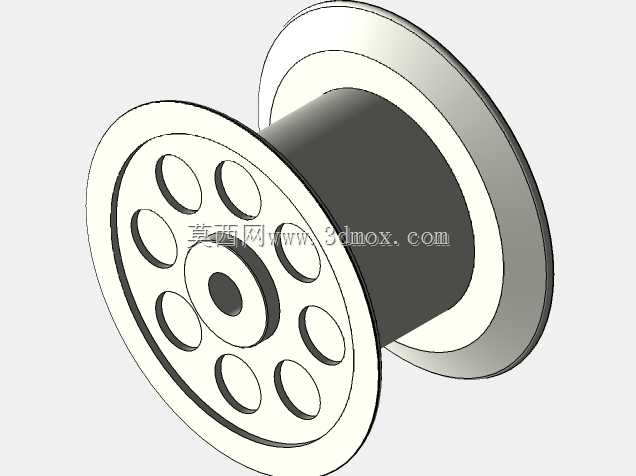

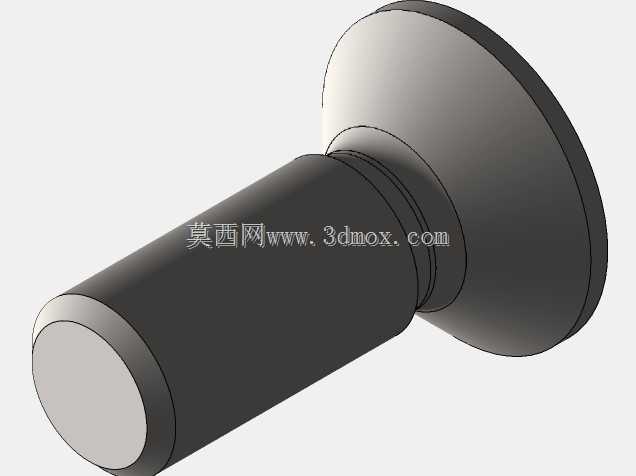

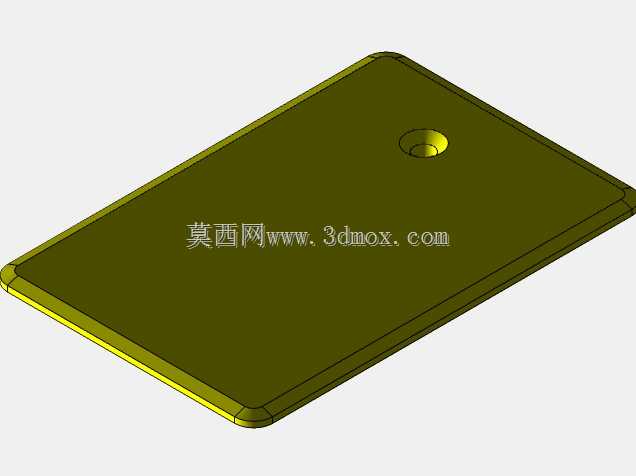

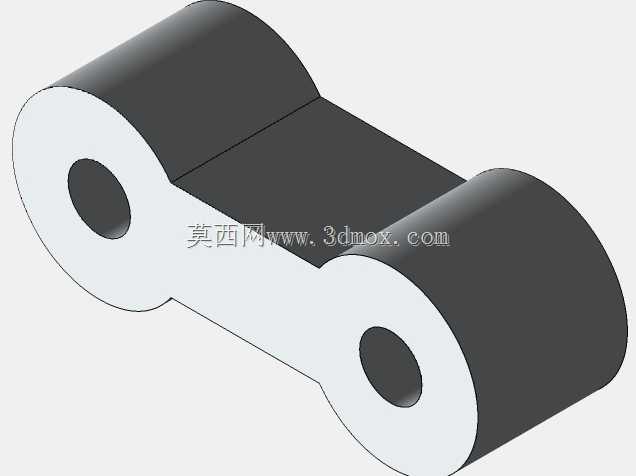

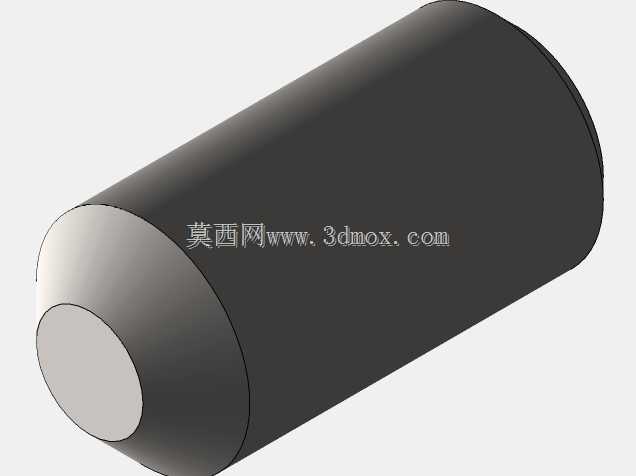

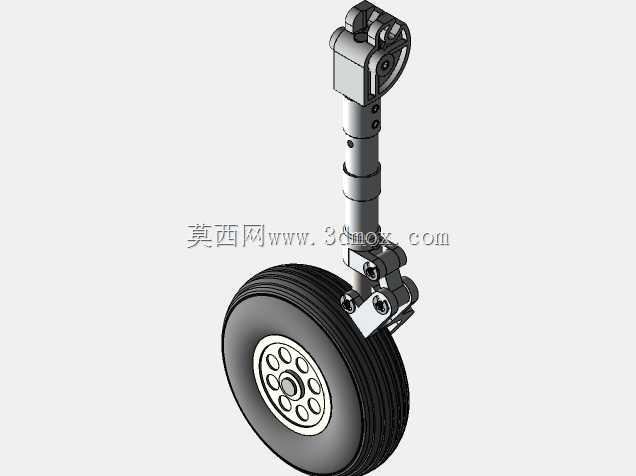

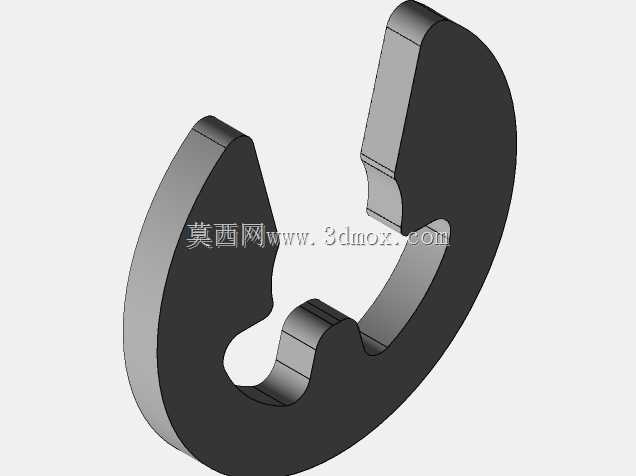

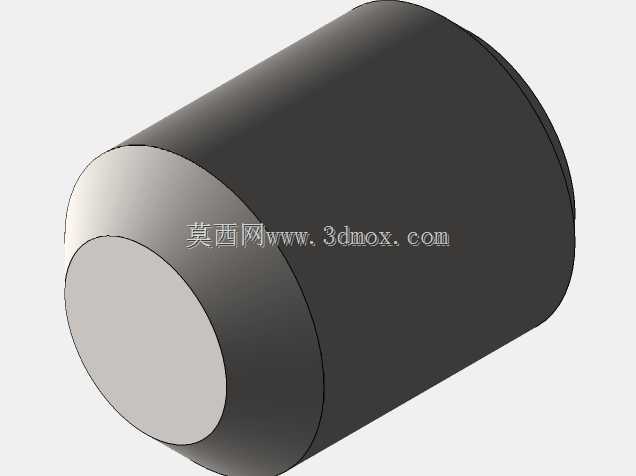

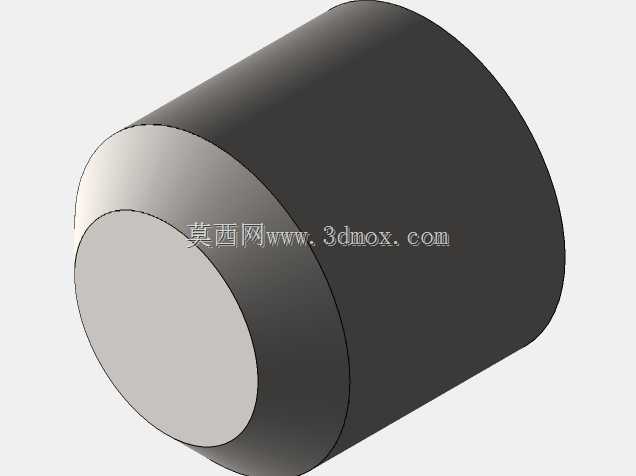

　　收放机构不仅要克服机轮和摇臂自重，还要承受飞行状态下的气动载荷，因此连杆铰接点均采用销轴与衬套配合，保证反复动作下的磨损可控。承力底板边缘设置了加强折弯和局部凸台，用于提高螺接区域的局部刚度，防止着陆冲击时安装面变形。机轮部分采用带轮毂细节的橡胶轮胎模型，胎面有多层环状纹理，轮毂上分布有减重孔和中心定位结构，既还原真实轮胎外观，也为后续渲染、装配干涉检查提供足够几何信息。轮架与轮胎之间保留了转动间隙，可模拟地面滑跑时的自由旋转状态。从安装边界看，整套机构在展开状态下需要在机腹下方留出足够的轮体下沉空间，收纳状态则要求机身内部预留与底板轮廓、驱动壳体长度和翻转轨迹相匹配的舱室。设计时应重点核对机轮翻转包络，尤其是轮胎外缘与舱壁、

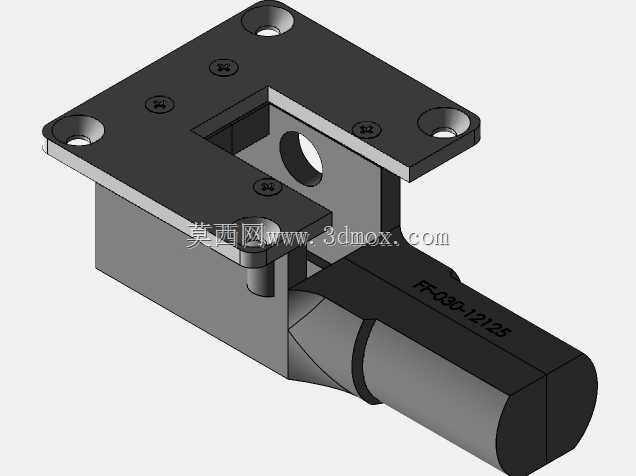

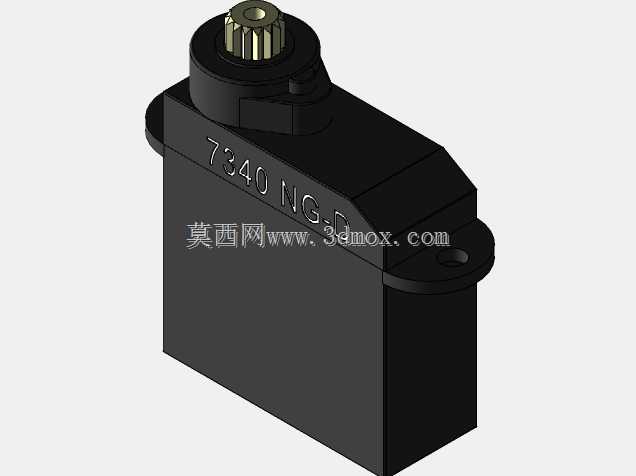

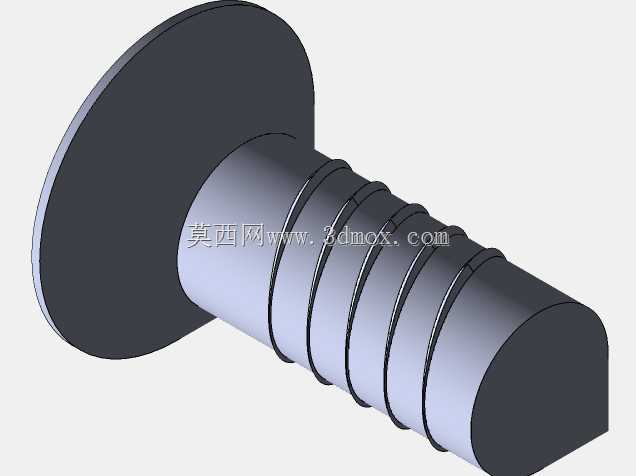

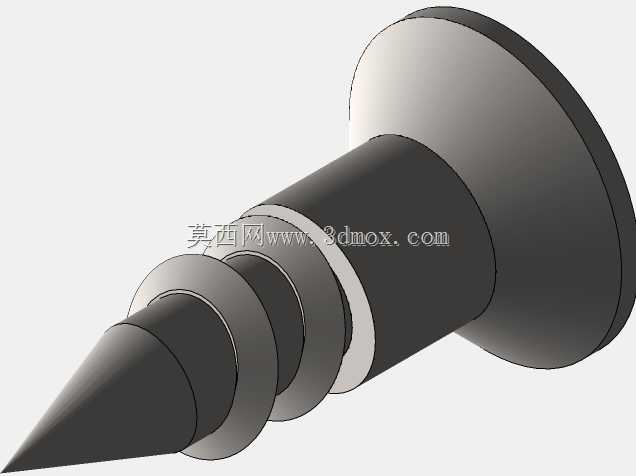

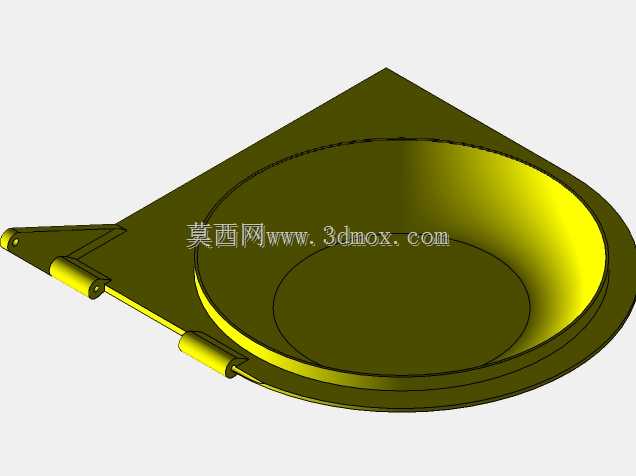

　　舵机拉杆、电子设备之间的最小间隙，避免在极限收放位置发生摩擦或碰撞。驱动元件的安装座设置在底板后侧，通过两颗紧固件定位，输出轴线与连杆运动平面尽量重合，以减少侧向分力。前侧黑色盒体可用于安装转向舵机或辅助锁止机构，其支架通过三角形立板加强，能够在地面转弯时承受侧向载荷。黄色支架与底板形成鲜明分色，在三维建模中可作为不同零件或不同材料区域进行区分，便于工程图明细栏拆分和装配示意。该模型的结构表达覆盖了底板、摇臂、连杆、驱动壳体、轮胎、支架和紧固件等关键零件，适合用于航模起落架原理演示、机构运动校核、安装空间评估以及类似小型收放系统的方案参考。进行结构设计时，可先根据目标机型重量估算着陆冲击系数，再校核销轴直径、底板厚度和电机推力；若用于更大尺寸机型，则需将现有塑料件假设替换为铝合金或复合材料结构，并重新核算疲劳寿命与连接强度。整体布局紧凑，运动链清晰，能够直观展示电动收放起落架从放下承力到收起收纳的完整逻辑。
