胶棒式传感元件装配结构

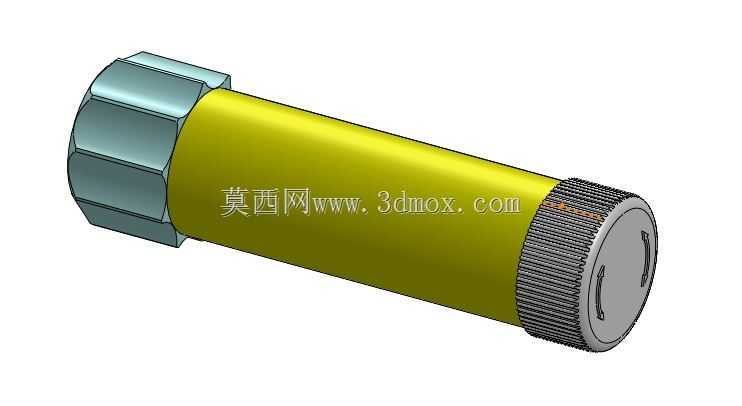

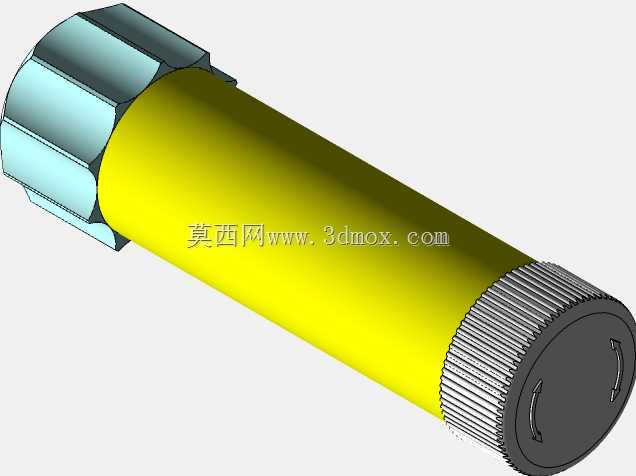

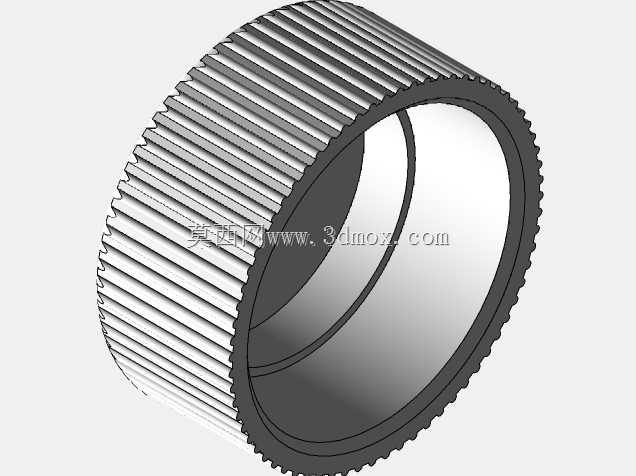

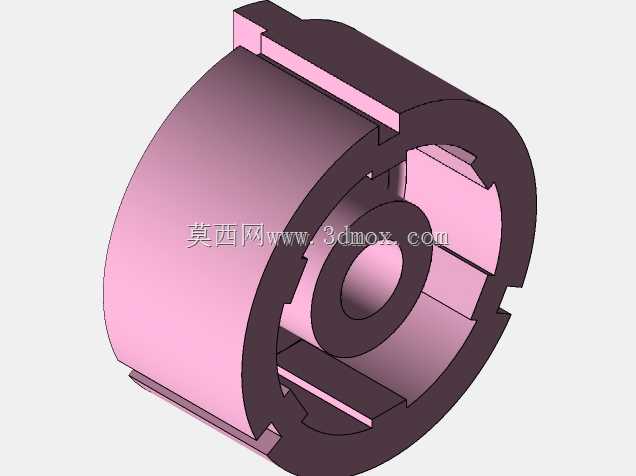

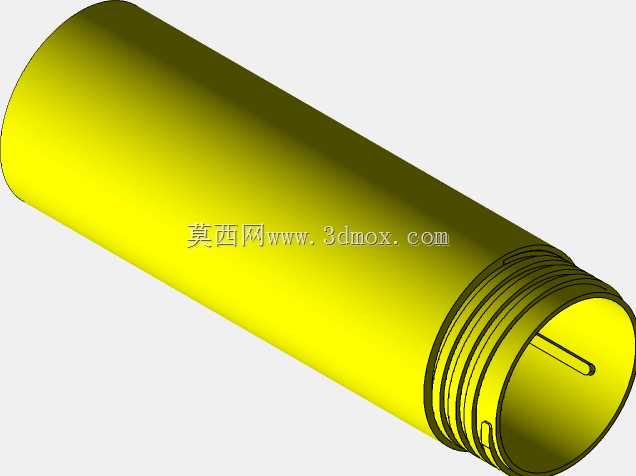

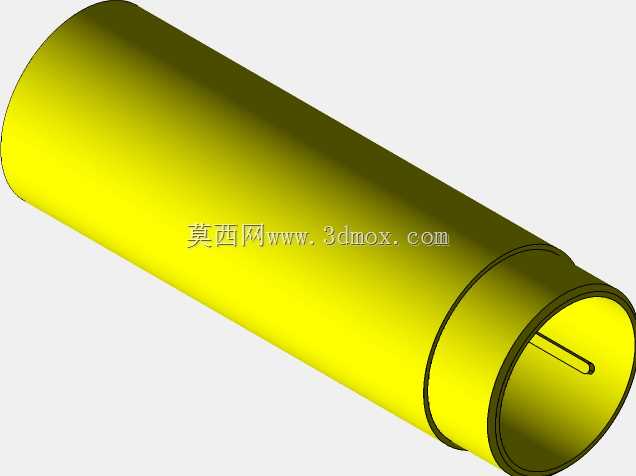

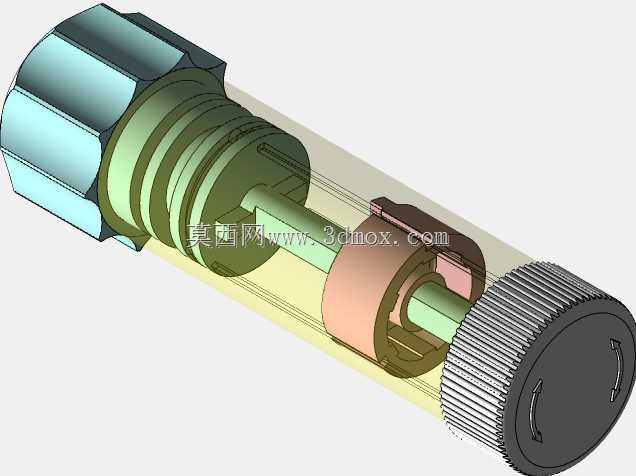

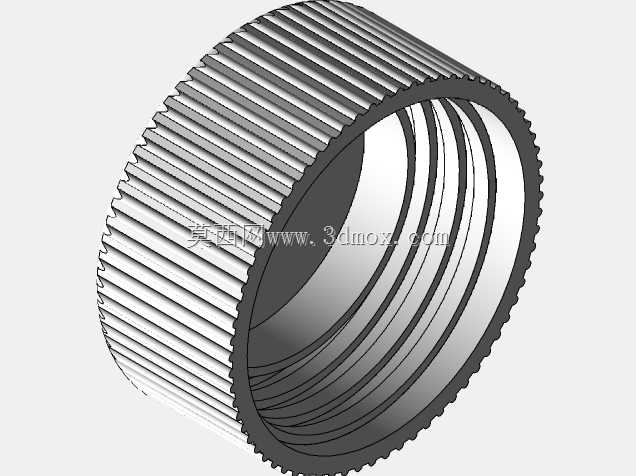

　　这套柱式装配结构在传感检测、仪器仪表和小型执行机构中较为常见，整体采用同轴串联布局，把外部连接、内部支承、轴向传力和端部调节集中在一条轴线上。从实际使用看，这类结构适合安装空间狭窄、需要沿孔道插入或通过螺纹固定的场合，例如设备壁面、阀体通道、工装定位块以及自动化检测工位。左端外六角部位主要承担装夹与锁紧功能，方便用标准扳手施加预紧扭矩；右端滚花端盖则便于手动微调或在检修时快速旋动，同时外圆滚花能够增加手指接触摩擦力，减少打滑。中间透明段在真实产品中可对应非金属隔套、观察筒或绝缘衬套，其作用不只是形成外形封闭，更重要的是把内部多段环形零件保持在同一中心线上，避免偏载造成卡滞。内部可见多层环形件、芯轴和衬套组合，各段之间通过台阶面定位。

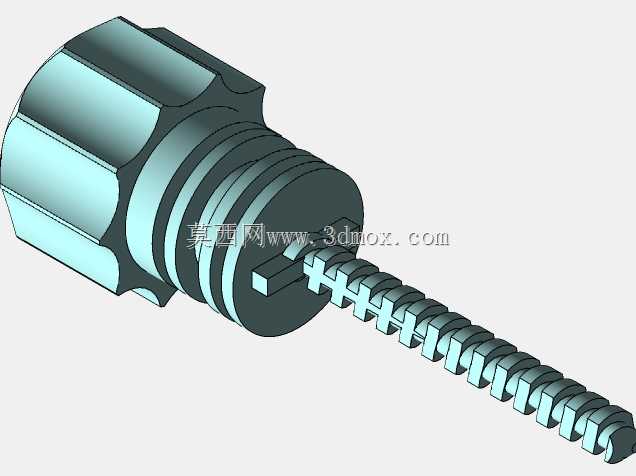

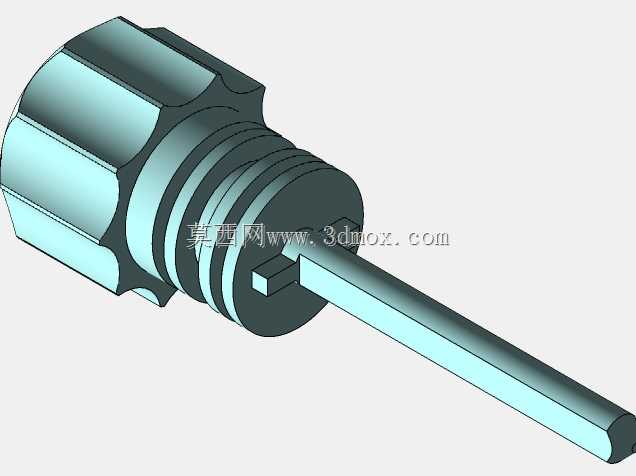

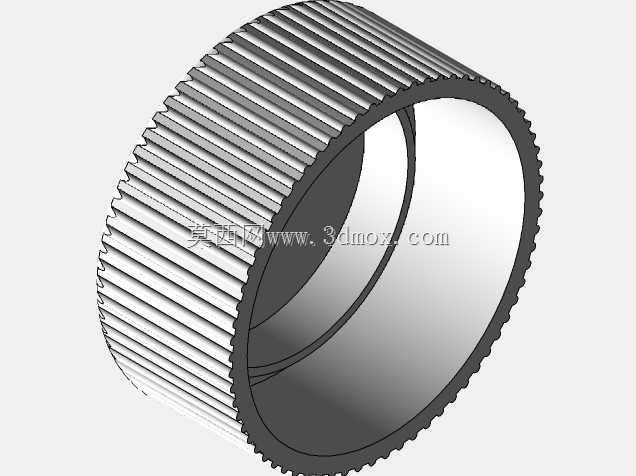

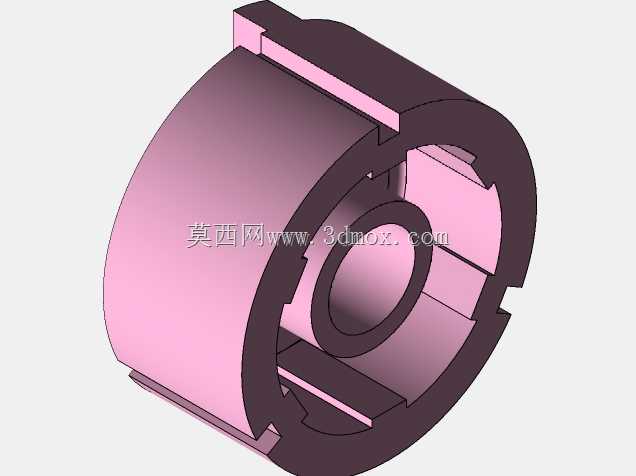

　　环形件可承担密封、导向、弹性支承或传感介质隔离等功能，具体取决于产品用途；芯轴贯穿其中，用于传递轴向位移或作为内部支撑。设计时需要重点控制各段孔径与轴径的配合关系：固定段宜选择较紧的过渡配合，保证定位可靠；滑动段则要预留合理间隙，既要防止运动松晃，又不能因公差累积导致咬死。端部螺纹与外六角之间应设置退刀槽或轴肩，使装配时受力面清晰，避免螺纹根部应力集中。滚花端盖与主体连接时，需考虑旋合长度、端面压紧力以及防松方式；在振动环境下，可增加止动垫圈、涂胶或侧面紧定螺钉。外形边界方面，该组件呈细长圆柱状，最大外轮廓集中在左端六角和右端滚花盖两处，中间筒体直径相对统一，因此在整机布局中可按圆柱包络预留安装孔。六角对边尺寸决定扳手空间，

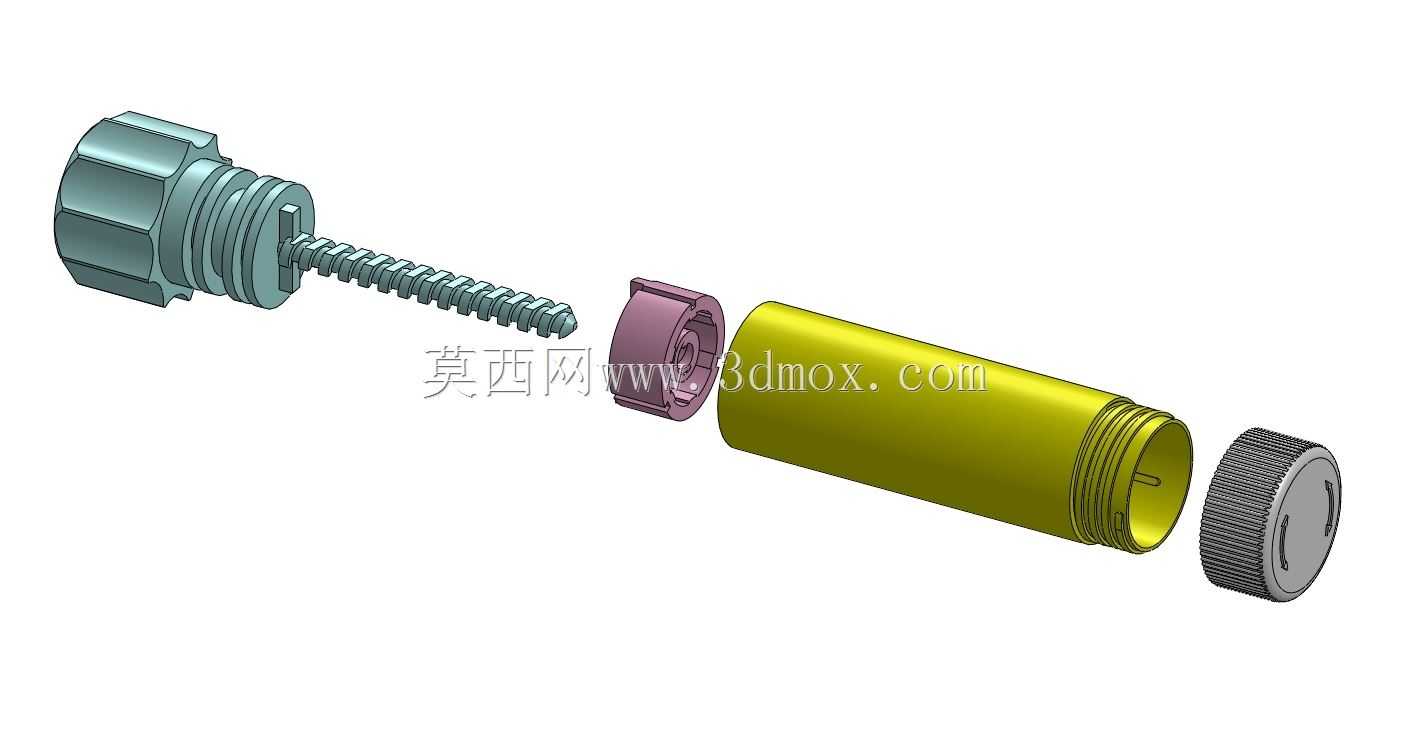

　　端盖滚花外径决定手动操作所需的周边净空。若用于传感器类产品，前端通常直接接触被测介质或被测位置，后端则负责接线、调节或信号引出，因此内部通道还要兼顾密封、绝缘与走线。结构设计上，将多个功能环叠装在同一壳体内，能够缩短整体长度并减少外部连接件，但对零件的同轴度、端面垂直度和尺寸链控制提出更高要求。任何一个环厚偏差累积，都可能改变端盖压紧后的内部预紧状态，进而影响动作灵敏度或检测稳定性。建模时应先确定基准轴线，再分别建立外六角主体、透明筒体、内部各环、芯轴和端盖；装配关系以同轴配合为主，辅以端面贴合和螺纹旋合。剖切表达可以清楚展示内部堆叠顺序，便于检查干涉、判断装配路径，也能为工程图中的剖面视图提供依据。选材上，

　　外部受力件常用碳钢或不锈钢，绝缘或观察段可用工程塑料，接触介质部位则根据耐腐蚀、耐温和耐磨要求选择铜合金、不锈钢或高分子材料。表面处理需兼顾防锈与摩擦特性，六角部位可镀锌或发黑，滚花部位一般保留粗糙纹理以提升操作手感。实际选型时，不能只看外观是否相似，还要确认接口螺纹规格、总成长度、内部行程、密封等级以及与被测对象的接触方式。若用于压力、位移或接近检测，内部环件的材质和位置会直接影响线性区间与重复精度；若仅作机械调节柱使用，则应关注螺纹强度、锁紧可靠性和长期磨损。该结构的价值在于用较少零件实现紧凑的同轴功能集成，既适合小批量仪器装配，也便于在自动化设备中作为标准检测单元嵌入。
