奥迪R6运动款多辐式黑化轮毂结构

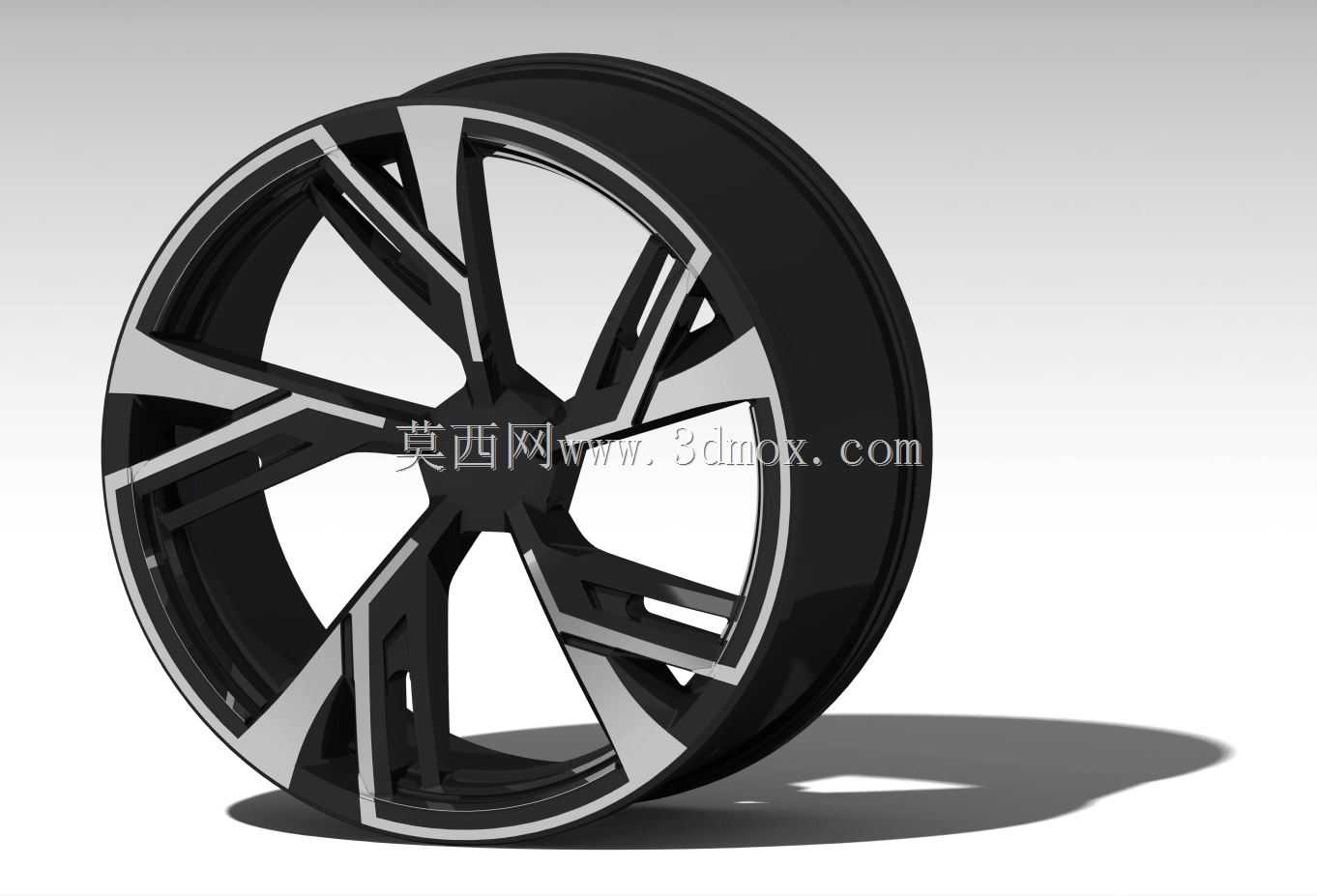

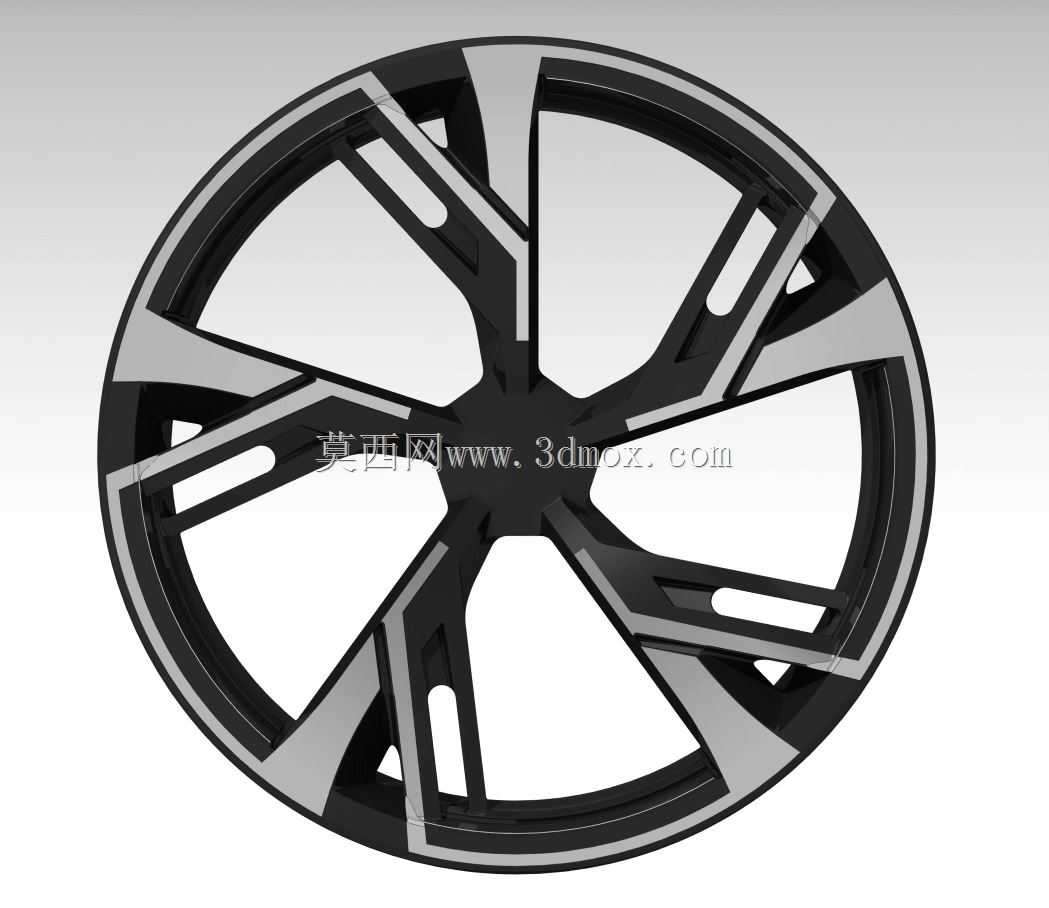

　　这款轮辋的建模重点不在炫技式曲面堆叠，而在把量产改装件常见的装配约束、受力路径和外观分件关系还原清楚。轮辐采用五组双叉臂式放射布局，每组由两根宽窄渐变的筋条从中心座向外缘展开，筋条在靠近轮辋桶身处做了下沉切削，形成明显的明暗折面。这种造型不只是视觉需要：较深的折面相当于在辐条截面增加立筋，在同等材料体积下提升抗弯刚度，同时给刹车系统留出更大的径向散热通道。

　　中心安装面保留了乘用车轮毂典型的螺栓分布圆、中心定位孔和台阶沉孔。建模时需要把中心孔与轴头的配合边界单独做出，不能只做一个平面圆盘；螺栓孔周围的凸台厚度直接影响轮盘与转向节的贴合面积，也决定了螺母压紧后应力是否会集中在孔边。从图中比例看，辐条背面与中心座过渡区做了连续圆角，这类圆角在铸造或锻造模具中对应拔模与充型平顺性，若做成尖角，冷却收缩时极易在根部产生缩松。

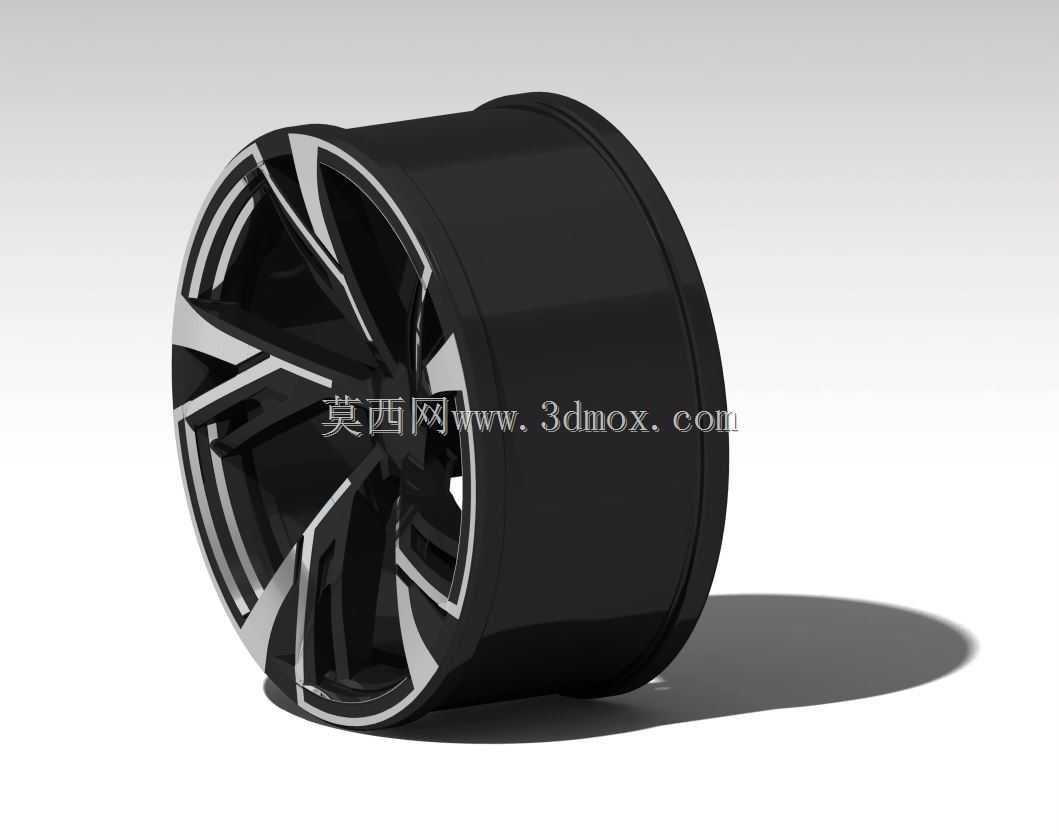

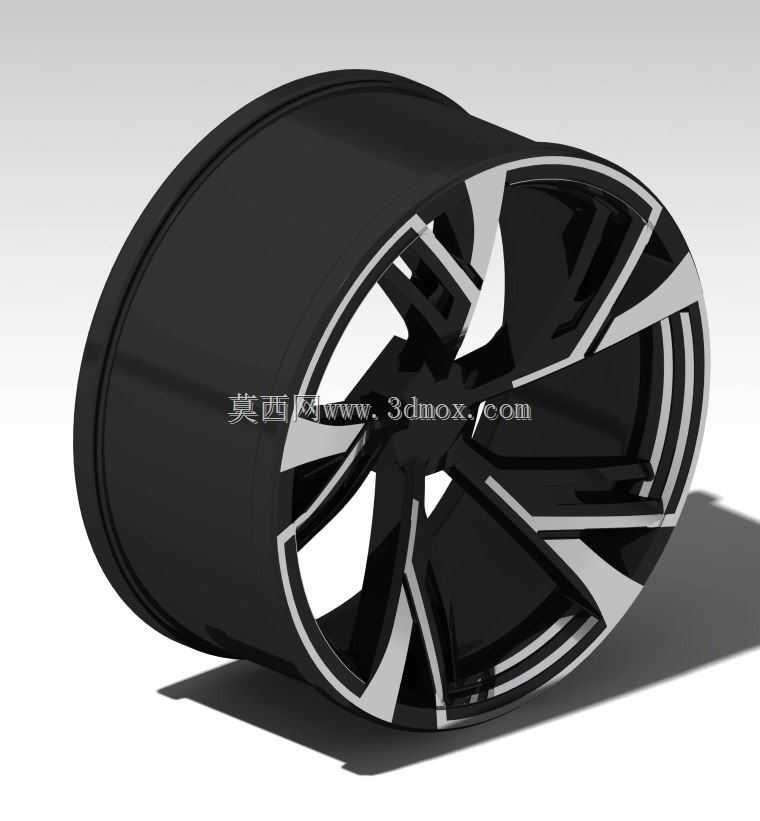

　　轮辋桶身部分采用深凹式结构，外侧轮缘比内侧更宽，适合低扁平比运动轮胎的装配。桶身内壁需要预留气门嘴孔位，并在孔周做局部加厚，避免充气时橡胶气门嘴与金属孔口反复切割。轮缘处的凸起胎圈座是关键密封面，尺寸必须与轮胎胎圈公差匹配：过盈过大装胎困难，过盈不足则高速行驶时存在慢漏风险。模型中把外侧轮缘的亮面切削区与内侧黑色涂装区分开，对应实际工艺中“车亮+喷涂”的双色处理，也方便后续渲染时赋予不同材质。

　　从整车布置角度看，这类轮毂多用于性能轿车或改装升级场景。设计时要同时校核三个边界：一是转向时轮辐与卡钳的最小间隙，尤其大尺寸多活塞卡钳会在辐条背部形成干涉点；二是满载跳动时轮胎与翼子板内衬的间隙，偏距设置不当会造成蹭边；三是螺栓孔分布圆与车轴轴头的匹配，不同车型PCD不同，不能仅凭外观通用。该模型把辐条末端做了明显外扩，使视觉直径更大，同时桶身深度控制在合理范围，兼顾了宽胎安装和转向避让。

　　结构受力上，车轮承受垂向冲击、转向侧向力和驱动扭矩的复合作用。五组双辐布局把载荷从接地点经轮缘、辐条传递到中心座，筋条交汇处的截面最厚，对应应力最高区域。若用于工程分析，可在该模型基础上抽取中面或保留实体网格，分别施加径向疲劳载荷、弯曲力矩和冲击工况，观察辐条根部与螺栓孔周围的应力云图。模型中轮辐表面的折线凹槽虽然增加了造型复杂度，但在模具上需要考虑分模线位置，避免侧向抽芯过多导致成本上升。

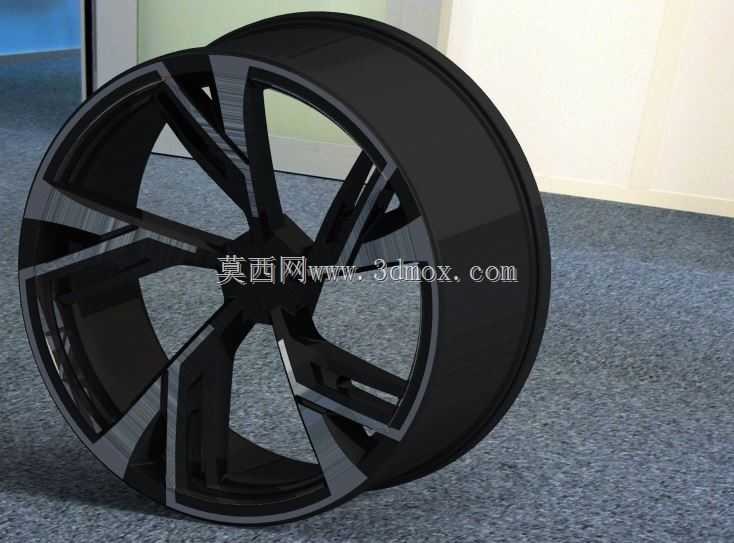

　　实际装车时，轮毂中心孔承担定位作用，螺栓负责夹紧，二者不能错位。模型保留的中心台阶可用于匹配变径圈，这在后市场改装中十分常见。轮辋宽度决定了可适配的轮胎断面宽度范围，偏距则决定轮距变化和擦碰风险；这些参数在三维阶段就要通过断面草图核对，而不能等样件加工后再试装。图中黑化高亮的双色表面处理，也要求在数模阶段明确哪些面是喷涂遮蔽区、哪些面是后续车削加工面，否则工艺无法落地。

　　围绕刹车散热，辐条之间的大开口并非随意开设。开口面积过小，长距离制动后热量难以散出，会导致轮胎温升和制动液热衰减；开口过大，则辐条截面被削弱，需要通过加厚筋条补偿。该模型在每组双辐之间保留了较宽通道，气流可以从车辆前方导入，穿过辐条扫过刹车盘表面，再从轮缘侧方排出。对于性能取向车型，这种风道式布局比封闭轮罩更有利于热管理。

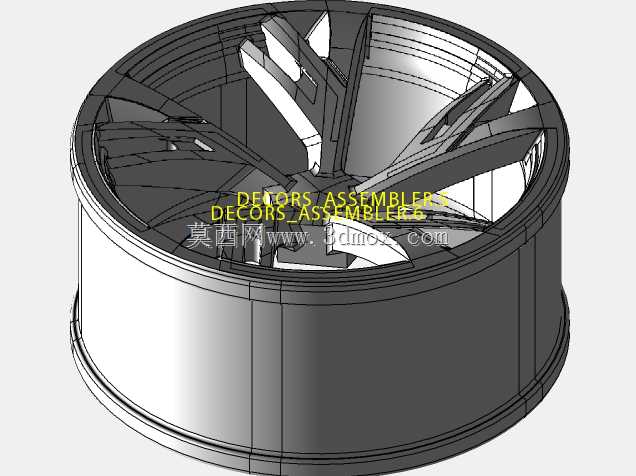

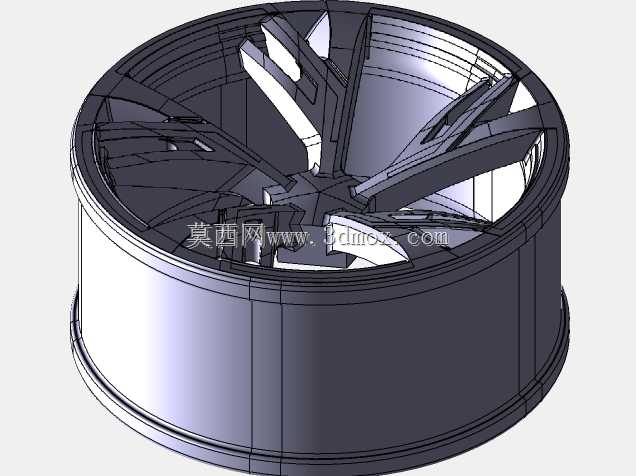

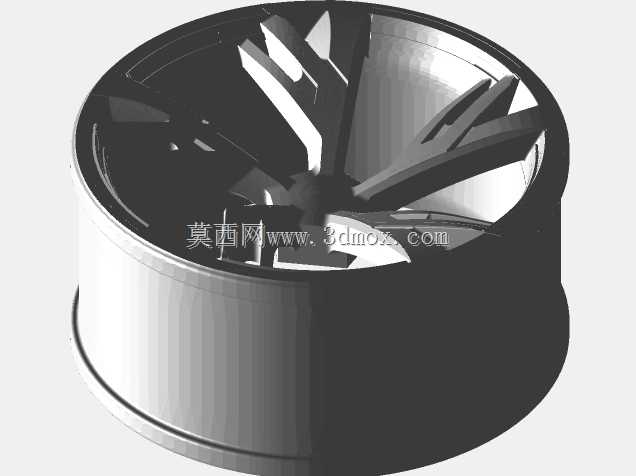

　　建模过程中，旋转特征构成轮辋主体，辐条则通过草图引导扫掠或多截面实体生成，再阵列五组。折面处需要保证G1连续，避免反光测试时出现扭曲高光。中心孔、螺栓孔和气门嘴孔属于细节特征，应在主体完成后按实际位置切除，并保留倒角。若后续用于渲染，可将桶身内壁、辐条背面和螺栓座分别赋材质，以体现金属漆、车亮铝面和阴影区的层次。整体来看，这个数模不只是外观件展示，更可用于结构校核、工艺评审和装配干涉检查，覆盖从造型冻结到样件验证前的多个工程环节。
