自卸卡车液压举升机构简化运动结构

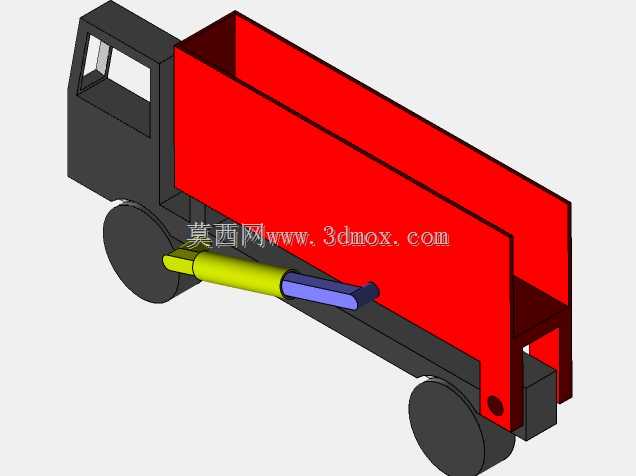

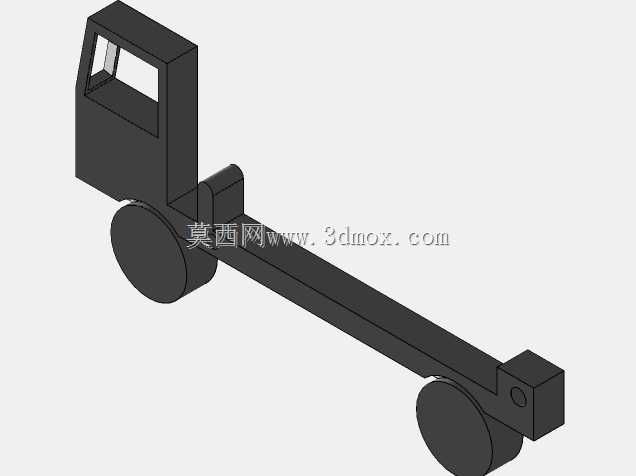

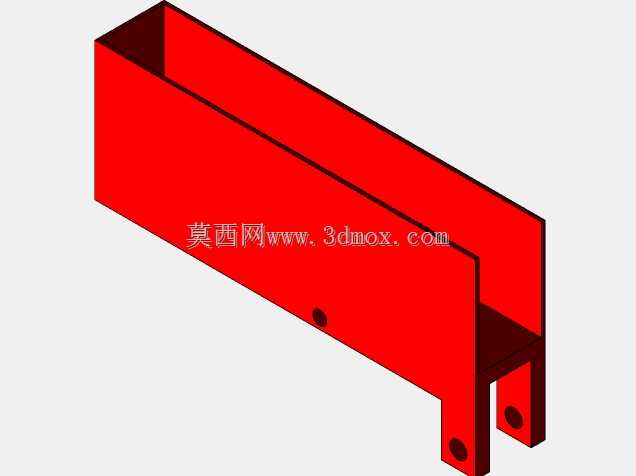

　　这套三维结构围绕自卸卡车的货厢举升动作展开，把整车拆成底盘、货厢、液压缸筒和活塞杆四个核心运动件，重点呈现B、C两个铰接点在举升过程中的轨迹变化。底盘作为整车承载基体，前部设置驾驶室轮廓，后部通过回转铰点与货厢尾端连接，为整套举升系统提供固定安装基准；货厢承担散装物料承载功能，举升时绕后部铰点翻转，实现物料自动卸载。液压缸采用中置单级直推布局，缸筒下端铰接在底盘纵梁内侧的安装座上，活塞杆顶端与货厢底部加强梁铰接，液压油通入无杆腔后，活塞杆外伸推动货厢抬升。

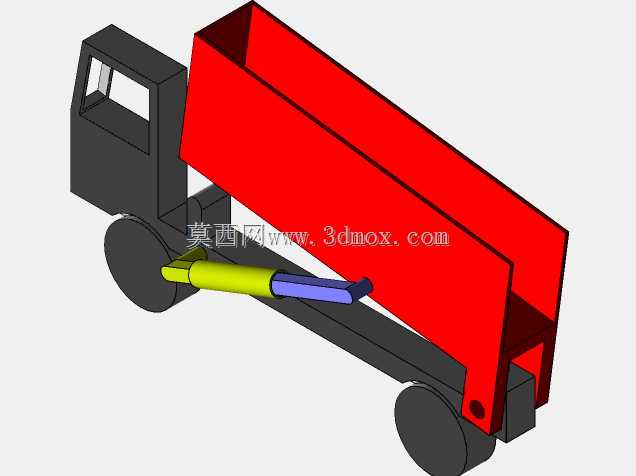

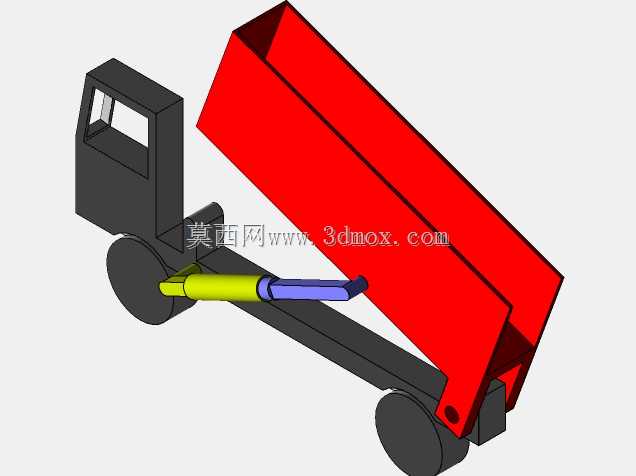

　　在实际工程场景里，这类简化机构常用于自卸车前期方案验证，工程师可以直接在三维环境中拖动活塞杆，观察货厢从水平闭合到最大举升角的全过程，检查液压缸全行程是否存在死点、铰接点是否与底盘横梁或货厢加强筋发生干涉。相比直接套用成熟油缸型号，先做简化轨迹练习能快速锁定铰点坐标范围：B点的纵向高度决定了油缸初始安装角度，角度过小会导致起步推力需求陡增，角度过大则会压缩油缸有效行程；C点在货厢底部的前后位置直接影响最大举升角，位置越靠后，同等行程下货厢翻转角度越大，但会同步增大油缸负载力臂。

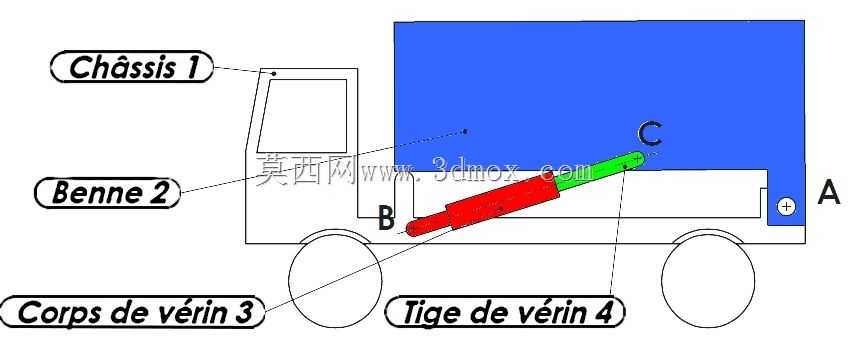

　　从安装边界来看，底盘上的油缸下铰座需要避开传动轴、储气筒和燃油箱的布置空间，通常焊接在纵梁腹板内侧并加装加强衬板，保证举升时的反作用力能均匀分散到车架整体。货厢底部的上铰座则要贴合副梁的受力中心线，避免举升过程中货厢出现侧向扭转。模型里用红绿两色区分缸筒和活塞杆，能直观看到伸缩副的相对运动关系，红色缸筒为固定侧随底盘小幅摆动，绿色活塞杆为运动侧沿缸筒轴线直线伸缩，两者的铰接点轨迹一条是绕B点的圆弧，另一条是绕货厢后铰点的圆弧，两条轨迹的交点就是机构的极限位置。

　　结构设计上，单缸直推方案结构简单、维护方便，适合中小型自卸车使用；大吨位车型会在两侧对称布置双缸，而这套简化模型保留了最核心的运动逻辑，修改铰点坐标后就能快速衍生出不同吨位的举升方案。建模过程中需要重点约束三个转动副和一个移动副：底盘与货厢的后铰、缸筒与底盘的下铰、活塞杆与货厢的上铰均为转动副，缸筒与活塞杆之间为移动副，约束完成后机构自由度为1，刚好对应液压油缸的单一驱动输入。

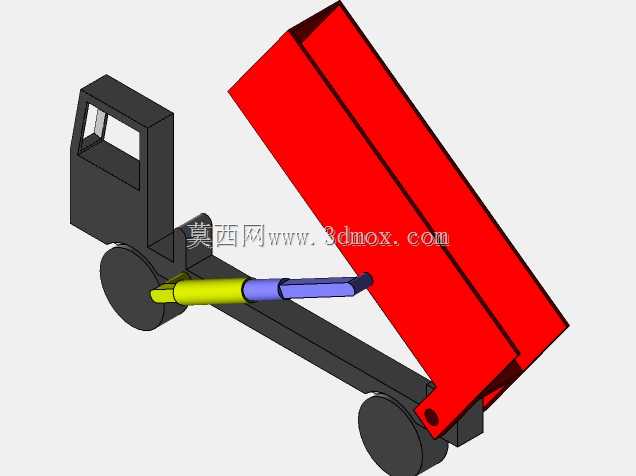

　　在物料卸载场景中，货厢最大举升角通常设计为45°到55°，角度过小会导致粘性物料残留，角度过大则会让整车重心后移过多，存在翘头风险。通过这套简化模型可以快速测量不同举升角度下的油缸推力变化，结合液压系统额定压力反推油缸内径和活塞杆直径，为后续详细设计提供基础参数。同时还能校核货厢闭合状态下的油缸安装长度，确保整车最低离地高度满足通过性要求，不会因为油缸下垂磕碰路面凸起。

　　对于刚接触机械运动仿真的工程师来说，这套结构去掉了板簧、轮胎、驾驶室细节等非运动相关部件，只保留最核心的运动链路，能把注意力集中在轨迹规划和受力分析上，不用被复杂的整车装配关系干扰。实际选型时，还可以在简化模型基础上叠加载荷，模拟货厢满载时的举升阻力，验证油缸推力是否留有足够余量，避免现场出现举升无力或中途掉缸的问题。
