H4型卤素汽车前照灯泡结构设计

　　这款汽车灯泡属于车辆前部照明系统的核心易耗件，主要适配远近光一体的H4规格前照灯总成，在乘用车、轻型商用车的大灯反射碗或透镜组内承担夜间行车、会车时的道路照明功能，也可在雾天、隧道等低能见度工况下配合灯组光学结构提供清晰的前方视野。灯泡整体采用金属圆盘定位法兰作为安装基准，法兰盘两侧伸出对称的弹性定位卡耳，装入灯座后可通过旋转卡入大灯总成的对应卡槽，限制灯泡周向转动与轴向窜动，保证灯丝始终处于反射镜设计的光学焦点位置，避免出现光轴偏移、照度过散或明暗截止线变形的问题。法兰下方设置两个扁形接插端子，端子间距与厚度按照车用H4灯泡标准接口设计，可直接与大灯线束的陶瓷插座对接，端子表面做镀镍处理，

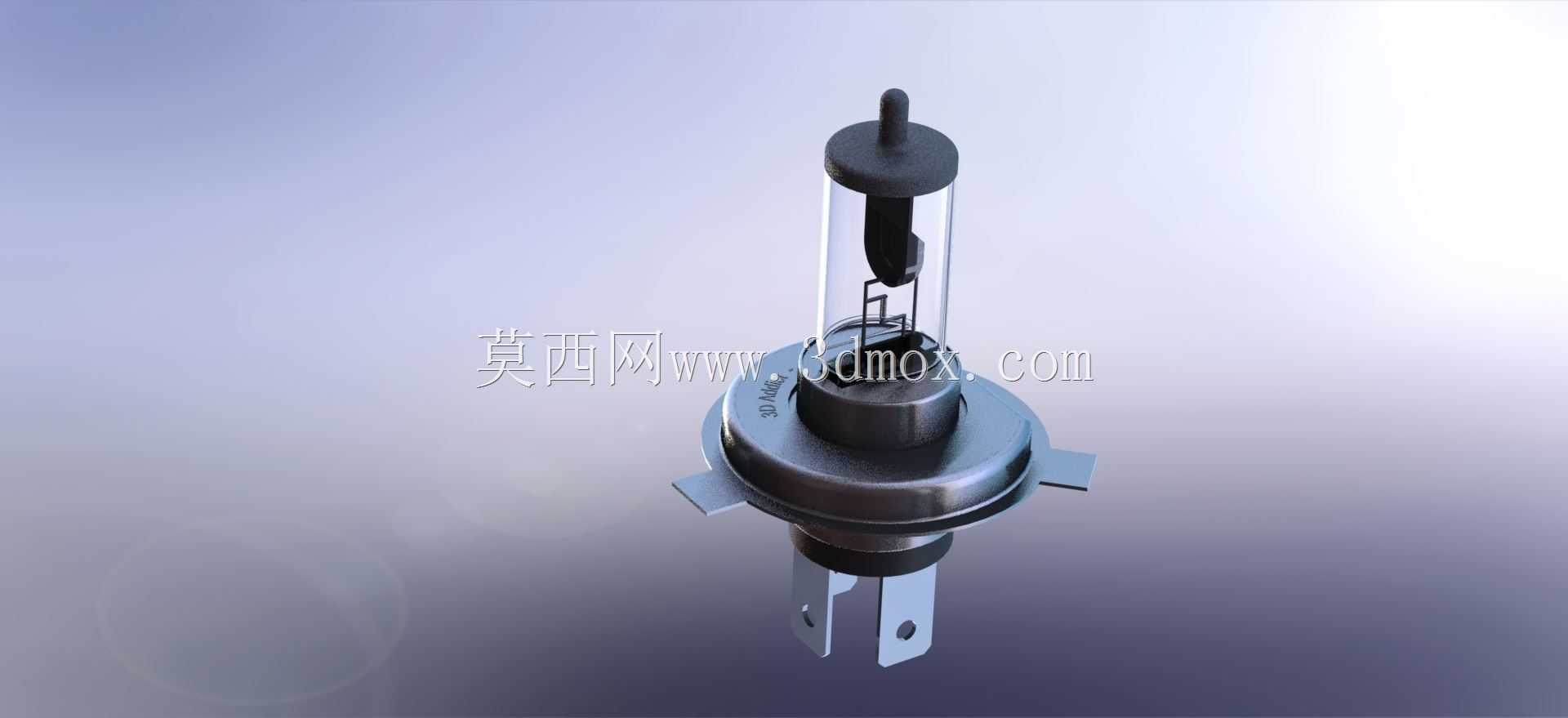

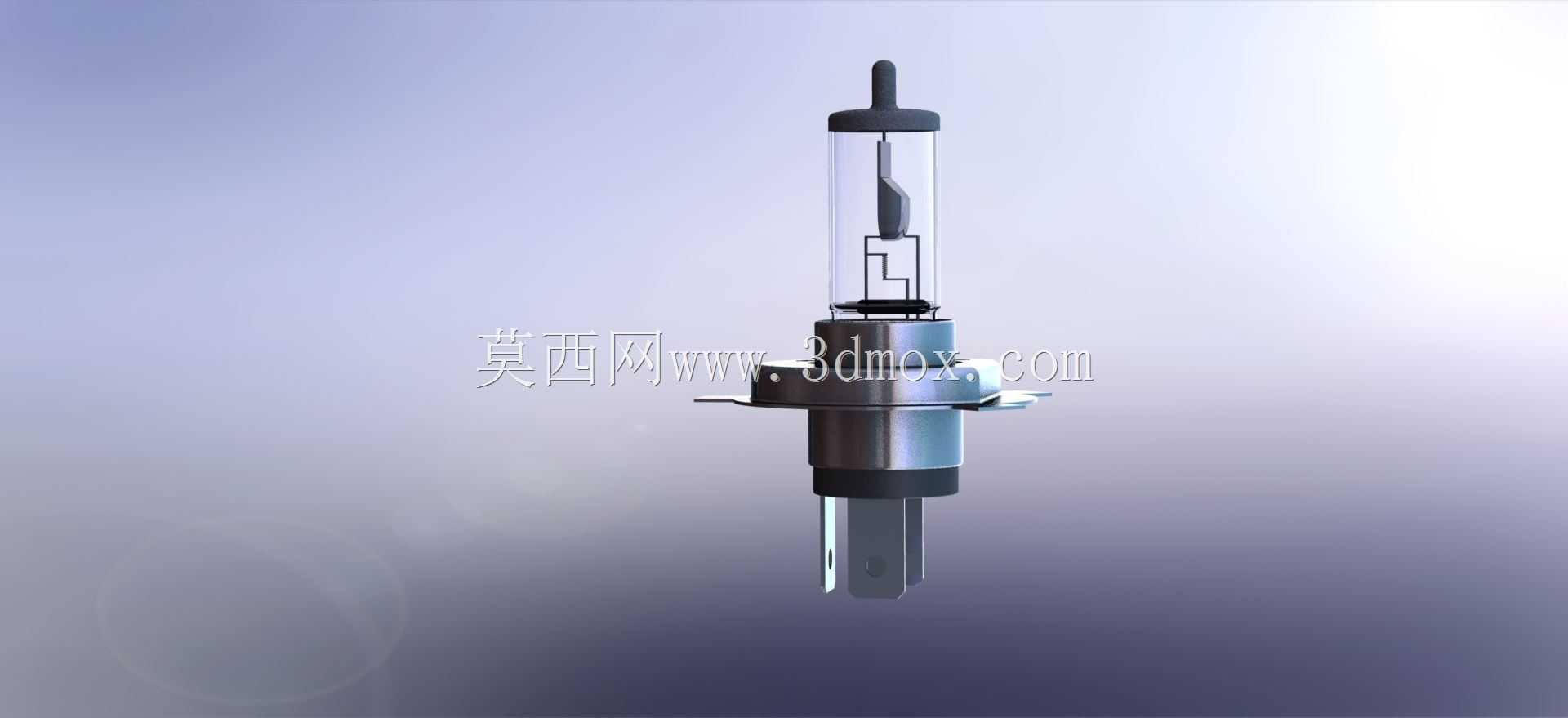

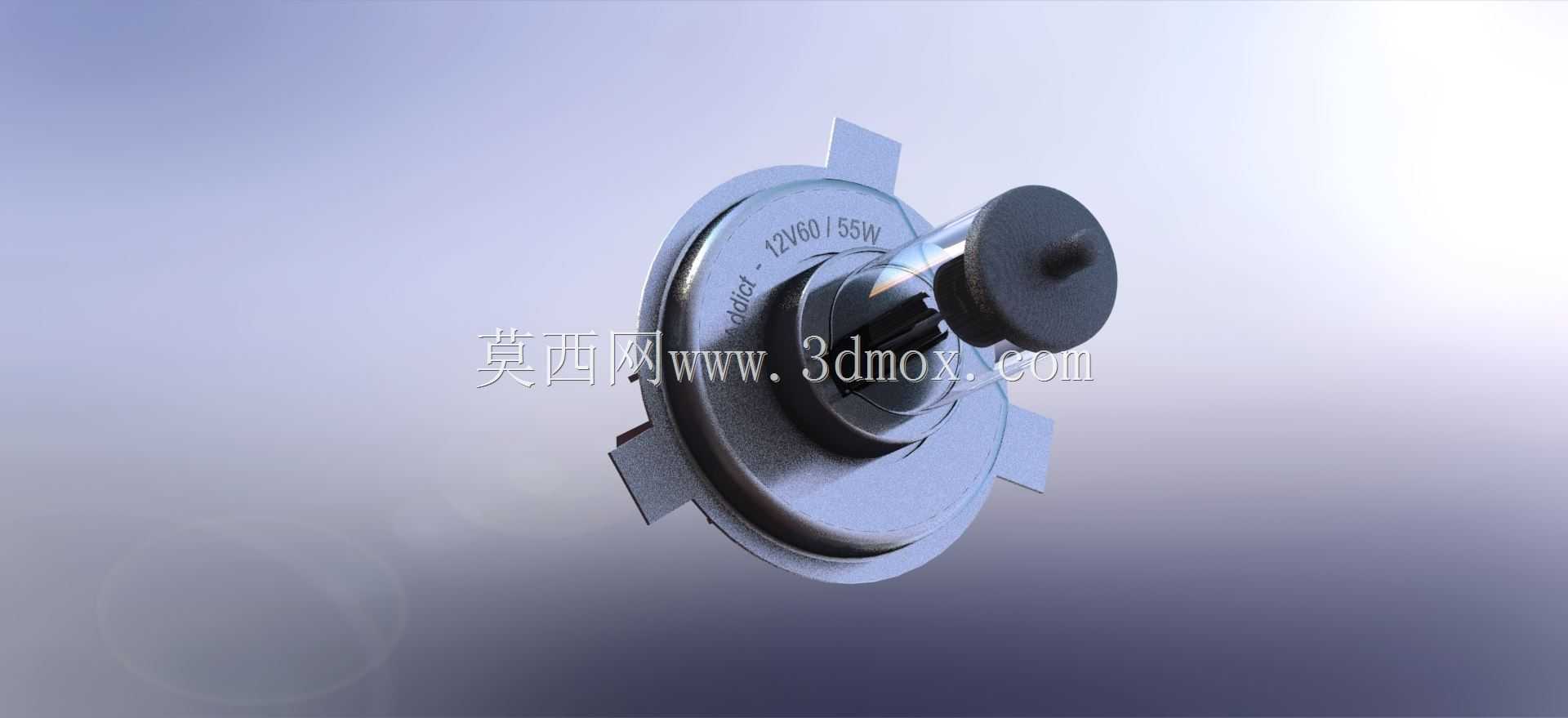

　　既降低接触电阻避免大电流工作时接插部位发热氧化，也能抵御发动机舱内的潮气、盐雾与油污侵蚀。灯泡上部为耐高温石英玻璃泡壳，泡壳内部封装两组独立的螺旋钨丝，分别对应远光与近光照明回路，近光灯丝下方带有金属遮光罩，能够遮挡灯丝向上散射的光线，使近光输出形成符合法规要求的明暗截止线，防止会车时对向驾驶员产生眩目。泡壳与金属法兰之间采用压合封接工艺，内部充入含卤素的惰性气体，利用卤钨循环抑制钨丝蒸发沉积，既延长灯丝连续工作寿命，也能长期维持泡壳透光率，避免玻璃过早发黑影响照明亮度。从建模细节来看，各部分结构均按照实物装配关系还原：金属法兰的倒角、卡耳的弯折角度、端子上的定位圆孔都有准确体现，泡壳内部的灯丝支架、引线与遮光罩也完整呈现，

　　能够直观展示灯泡内部的光路形成逻辑。在整车灯具开发中，这类灯泡模型可用于大灯总成的干涉检查与装配模拟，确认灯泡装入后与灯壳、反射碗、防尘罩之间的预留间隙是否满足散热与装配操作要求；在售后维修与配件选型场景中，也可通过模型直观核对接口形式、定位尺寸与安装方向，避免错购无法装入的配件。灯泡工作时表面温度可达数百摄氏度，建模时还原的各部件相对位置，也能为灯具散热结构设计、周边塑料件耐温边界校核提供参考，确保大灯长时间点亮时不会因热量累积出现灯碗老化、线束绝缘层失效等故障。
