咖啡机用圆形漏斗式冲泡头结构

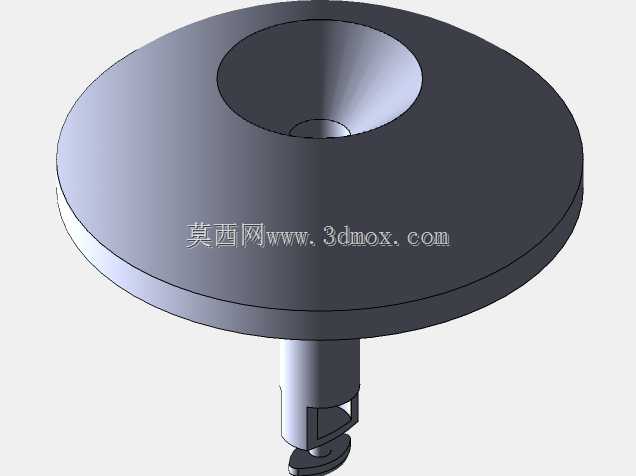

　　该零件主要面向商用半自动咖啡机与小型精品咖啡萃取设备的冲泡工位，承担咖啡粉床上方的均匀布水、形成稳定萃取压力以及将萃取完成的咖啡液导向出液通道的作用。上部圆盘并非单纯装饰面，其外径需要与冲泡腔上密封圈的压紧范围匹配，保证闭合后水路不会从粉碗边缘侧漏；盘面中心的锥形沉孔在结构上形成缓流区，热水进入后不会直接高速冲击粉床局部，而是沿锥面向四周扩散，再通过底部小孔进入粉层，降低通道效应出现的概率。

　　从实际装机边界看，圆盘下方伸出的柱状段需要插入设备上对应的定位孔，柱体上的扁位与侧向缺口用于和锁紧座或驱动拨叉配合，使部件在冲泡头升降、旋转锁紧过程中保持周向固定，不会随水压波动发生转动。柱体末端的小直径段与密封件配合，形成咖啡液导出通道，其长度要兼顾安装行程与密封压缩量：过长会导致闭合时顶死粉碗，过短则密封不足、出现泄压。

　　设计这类结构时，首先要确定的是上部锥孔的锥度与深度。锥度过陡，水流会快速冲向中心，粉床中心容易过萃；锥度过缓，热水在锥腔内停留时间偏长，边缘区域补水不足。模型中采用的中等锥面配合底部中心小孔，更适合中小流量萃取工况，能够在较短时间内把水铺展到接近圆盘边缘的范围。圆盘厚度则需要兼顾刚度与热容量，太薄会在长期热循环下出现翘曲，太厚则升温慢、设备待机能耗增加，实际建模时通常会在圆盘背面做局部减材，在不降低密封面平面度的前提下控制整体热容量。

　　柱状段上的缺口不是随意切除，其位置决定了装配方向。缺口一侧通常对准设备的出液槽或防转销，装配时无需额外调整角度；缺口宽度要与拨叉留有微小间隙，既保证拆装顺畅，又避免工作时晃动产生异响。柱体与圆盘交接处采用圆角过渡，可降低冷热交变应力集中，减少长期使用后根部开裂的风险。对于需要经常拆洗的咖啡设备，该部位的圆角也能避免残渣堆积，便于日常刷洗。

　　从水路功能上看，中心小孔直径直接影响萃取阻力。孔过大，布水失去阻尼，热水会在重力作用下快速穿透粉床；孔过小，上游压力升高，泵体负载增大，且容易被咖啡细粉堵塞。该结构把孔设置在锥底最低点，停机后腔内残水可自然排空，减少积水和水垢沉积。圆盘上表面保持平整简洁，没有复杂沟槽，目的是让清洁刷可以一次扫过整个密封区域，避免咖啡油脂在死角酸败。

　　在整机布局中，该部件位于冲泡组的核心位置，上方连接热水分配管路，下方压紧粉碗。其圆盘外径决定了与手柄粉碗的配合直径，柱体长度决定了冲泡头闭合后的剩余行程。建模时需要把密封圈槽、粉碗口沿以及手柄锁紧轨迹一并放入装配体校核，防止圆盘边缘与手柄耳朵发生运动干涉。若用于多锅炉设备，还需考虑材料热膨胀带来的尺寸变化，柱体与导向孔之间应预留合理配合间隙，避免高温状态下出现卡滞。

　　该结构没有采用外露螺钉或拼接件，整体更接近一体成型思路，这对食品接触场景非常重要。零件表面连续，缝隙少，冲洗时污水不易残留；上部圆盘同时充当操作时的受力面，设备闭合锁紧时压力均匀分布在盘面上，不会把载荷集中到细小柱体。对于结构设计人员而言，这类零件的建模重点不在复杂曲面，而在各段直径、锥角、缺口位置和密封面之间的尺寸链配合。只有把粉碗、密封圈、出液通道和锁紧机构一起考虑，才能保证冲泡过程中压力稳定、布水均匀，并在长期高频使用后仍保持可靠拆装与清洁性能。
