直线驱动式自动平移门体结构设计

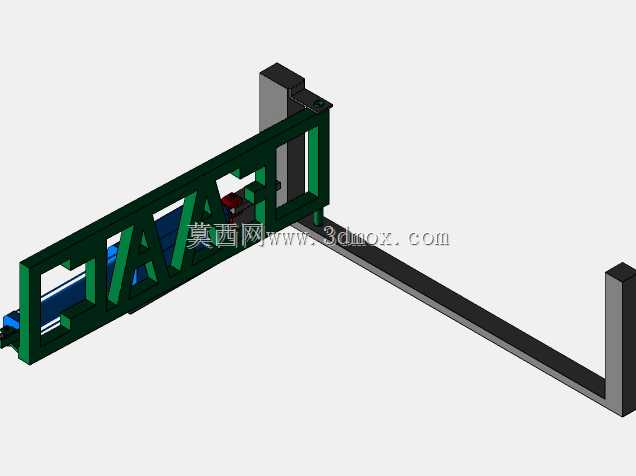

　　该结构围绕自动平移门的实际启闭需求展开，整体采用侧置直线驱动布置，将动力组件、导向构件与门体框架整合在同一安装边界内，适合用于设备防护隔断、车间通道、洁净区出入口以及小型自动化工作站的安全门场景。门体在启闭过程中沿固定方向做水平往复运动，运动路径明确，侧向摆动小，能够在有限空间内完成通道开闭，避免平开门转动时占用前方操作区域。

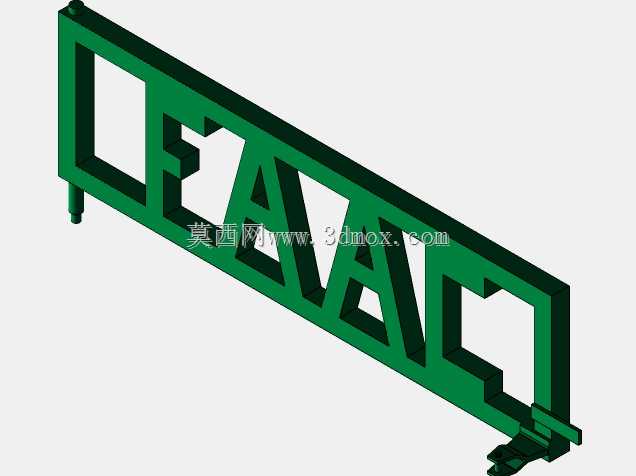

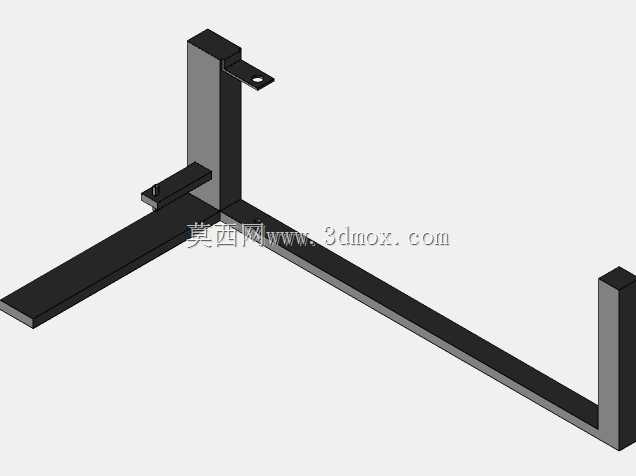

　　从结构组成看，主体由长框形门体、底部导向件、侧边支撑立柱和驱动安装段构成。门体框架采用镂空式加强造型，在保证整体刚度的同时降低自重，减少驱动负载；框架内侧预留安装空间，可根据现场需要镶嵌透明挡板、金属网板或防护面板。侧边立柱既承担门体全开位置的限位作用，也为驱动元件、检测元件和端部固定件提供安装基准。底部长导向件贯穿门体运动行程，约束门体在垂直和横向方向的位移，使运行过程保持稳定。

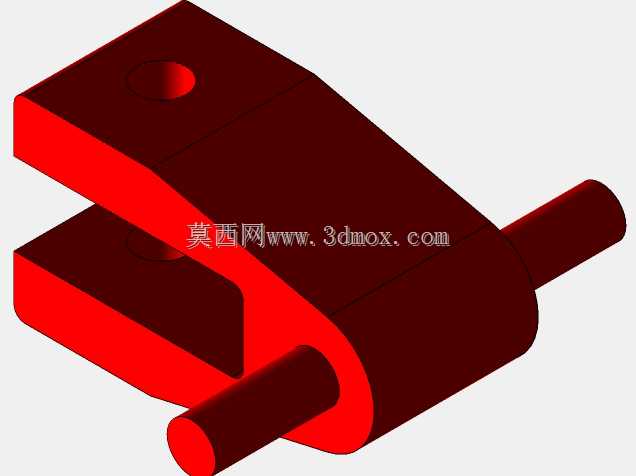

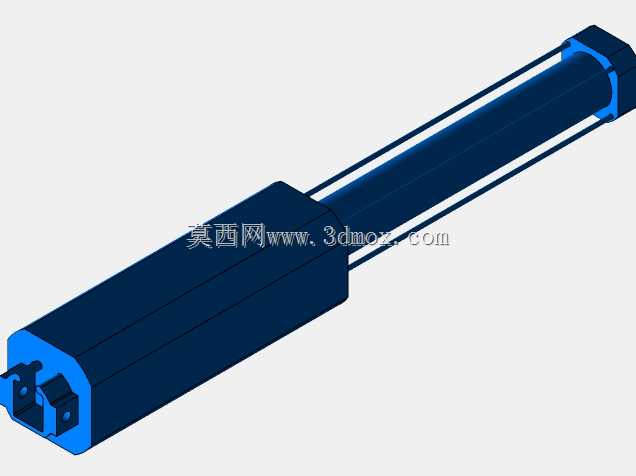

　　设计思路上，优先保证门体运动的直线性与安装维护的便利性。驱动组件布置在门体侧后方，不直接暴露在人员通行侧，既改善外观，也降低运动部件被误触的概率。门体与驱动端的连接位置靠近框架受力区域，传力路径短，启闭时不易产生局部扭转变形。框架上的镂空加强筋按受力方向布置，在长跨距条件下提高抗弯能力，同时避免整块板材带来的重量增加和材料浪费。

　　在安装边界方面，需要重点预留门体全闭与全开两个极限位置的空间。全闭状态下，门体覆盖通道开口，侧边与立柱或门框贴合；全开状态下，门体退至侧后方，通道净宽由门体收回后的剩余开口决定。底部导向区域应保持平整，安装基面需具备足够刚度，防止长期运行后出现导向面下沉或偏移。驱动侧后方应预留检修空间，便于调整传动件、紧固件及限位位置。若用于设备防护，还需在门体闭合边界处考虑缓冲与止挡，避免高速启闭时产生刚性冲击。

　　功能实现上，该结构可配合位置检测元件完成门体到位判断，也可与外围控制系统联动，实现“请求进入—门体开启—延时保持—自动关闭”的连续动作。门体框架上可继续扩展安装警示标识、观察窗、密封条或电磁锁止件，以适应防尘、防误触或区域隔离等不同工况。对于需要频繁启闭的自动化设备外围，这种直线平移方案比普通铰链门更节省前方操作空间，也便于与输送线、加工工位进行布局衔接。

　　建模时应重点控制门体框架与导向件之间的配合关系，确保运动方向上无干涉；侧边立柱、底部导向件和驱动安装位应建立统一基准，便于后续出工程图时标注安装孔位与调整尺寸。结构中各板件、型材和紧固件的层级关系清晰，适合作为自动门、防护门或设备隔断门的方案参考，也可在此基础上调整跨距、驱动形式和面板材料，形成适配不同通道宽度的变型设计。
