智能联网执手式门锁结构设计方案

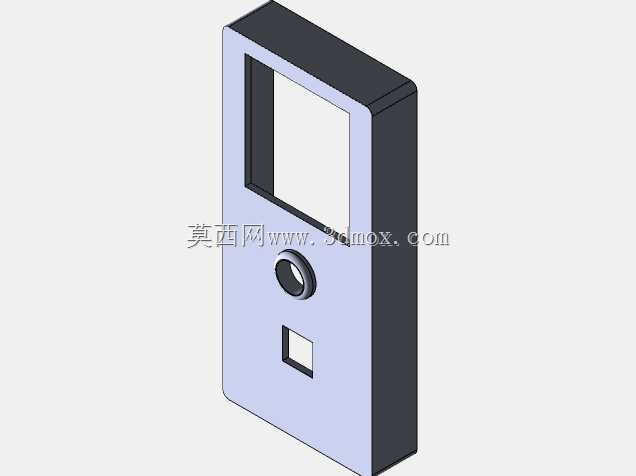

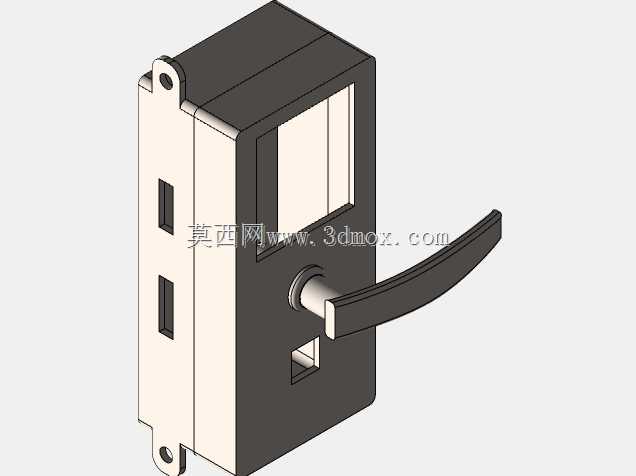

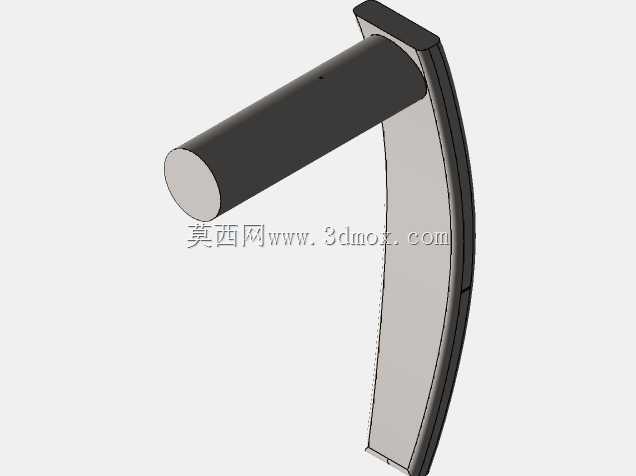

　　这款执手式联网锁的结构设计，核心围绕民用入户门、室内办公隔间门、小型独立储物空间的门控需求展开，区别于传统机械锁的纯机械启闭逻辑，在常规执手锁的基础上预留了电控与联网模块的安装腔体，可适配本地权限验证、远程状态回传的使用场景，比如共享办公空间的工位门、长租公寓的入户门、无人值守的小型设备储物间，都能通过这类结构实现门锁状态的远程管控，无需现场逐把配发机械钥匙。从整体结构布局来看，锁体采用长方体盒式主体设计，执手从锁体正面侧部伸出，握持段做了贴合手掌握持的弧度设计，转动执手时的力臂长度经过适配，成年人正常握持转动即可带动锁舌收回，不需要额外施加过大的腕部力矩。锁体正面预留了矩形的镂空区域，

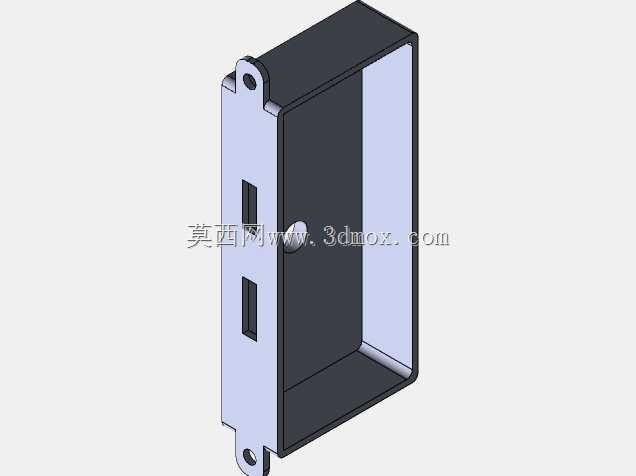

　　该区域可嵌入状态指示窗或者验证识别模块的安装位，不用额外在门体上二次开孔拓展安装空间，降低现场施工的改造成本。锁体上下两端设置了带安装孔的固定耳，安装时可通过螺钉穿过固定耳直接与门体预设的安装位锁紧，也可根据门体厚度在锁体背部增加适配垫板，调整锁体与门体表面的贴合间隙，避免门体加工公差导致锁体安装后出现翘边、晃动的问题。锁体内部的腔体做了分层隔断设计，靠近执手的一侧布置机械传动组件，包括执手转轴、复位扭簧、锁舌联动拨块，这部分结构沿用成熟的机械执手锁传动逻辑，保证即使电控部分出现断电故障，依然可以通过机械结构完成应急启闭，不会出现门体无法打开的安全隐患。腔体另一侧的独立空间用于布置联网控制板、通讯天线与电控驱动部件，

　　分层隔断可以避免机械传动过程中产生的金属碎屑、润滑脂飞溅到电控板上，造成电路短路或者触点接触不良，同时也能减少执手转动时的振动直接传递到电控元件上，提升长期运行的可靠性。锁舌的伸出与收回行程做了限位设计，锁舌收回后完全收纳在锁体侧面的凹槽内，不会突出锁体表面刮蹭门体的导向槽，伸出后与门框锁扣的配合余量控制在合理区间，既不会因为余量过小导致门体轻微晃动就出现锁舌脱出，也不会因为余量过大造成关门时锁舌与门框发生硬性撞击。执手转轴与锁体外壳的配合处设置了耐磨衬套，长期反复转动不会出现转轴与塑料壳体直接摩擦导致的旷量，复位扭簧的扭力经过匹配，执手转动松开后可以自动回到水平初始位置，不会出现垂头卡滞的问题。从安装边界来看，

　　锁体主体的厚度适配常规40mm至60mm厚度的门体，安装时需要在门体侧面开出对应锁舌穿行的通孔，正面不需要大面积开孔，仅需预留执手转轴的穿过孔即可，对于旧门改造项目来说，可以直接替换原有同安装尺寸的机械执手锁，不需要对门体进行大面积的切割改动。锁体外壳的边角全部做了倒圆角处理，安装后没有尖锐的突出棱角，避免日常通行时剐蹭衣物或者磕碰人体，外壳的拼接缝采用错位止口设计，拼接后缝隙均匀，既可以提升壳体的整体结构强度，也能阻挡日常使用中的灰尘、溅水进入锁体内部。在实际选型适配过程中，需要注意门框锁扣板的安装位置要与锁舌伸出位置严格对中，偏差过大会导致锁舌无法正常伸入锁扣，或者关门后锁舌与锁扣侧壁长期摩擦，增加执手转动的阻力。如果用于金属门安装，可在锁体与金属门体之间增加绝缘垫片，避免金属门体屏蔽联网通讯信号，影响状态回传的稳定性。这款结构没有采用复杂的异形传动件，所有机械部件都采用常规的冲压、注塑工艺即可加工，量产装配时的工序也比较简单，机械组件与电控组件可以分开预装后再合入壳体，后期维护时也可以单独拆开电控侧的盖板检修电路板，不需要拆解整个机械传动部分，降低后期运维的拆装难度。
