模块化门禁感应读卡终端结构设计

　　该模型呈现的是一套面向出入口控制场景的非接触式读卡终端，整体采用横向并列的模块化布局，将感应识别、按键输入与插卡/把手区域整合在同一安装面板上。设备常见于办公楼通道、实验室门区、设备间入口、仓储围栏门以及需要权限分级管理的工业现场，用于完成人员身份识别、权限校验和开门触发。与单一读卡器相比，这种组合式结构把多个功能单元集中在一个可视、可操作的界面内，减少墙面开孔数量，也便于后期按门型需求增减模块。

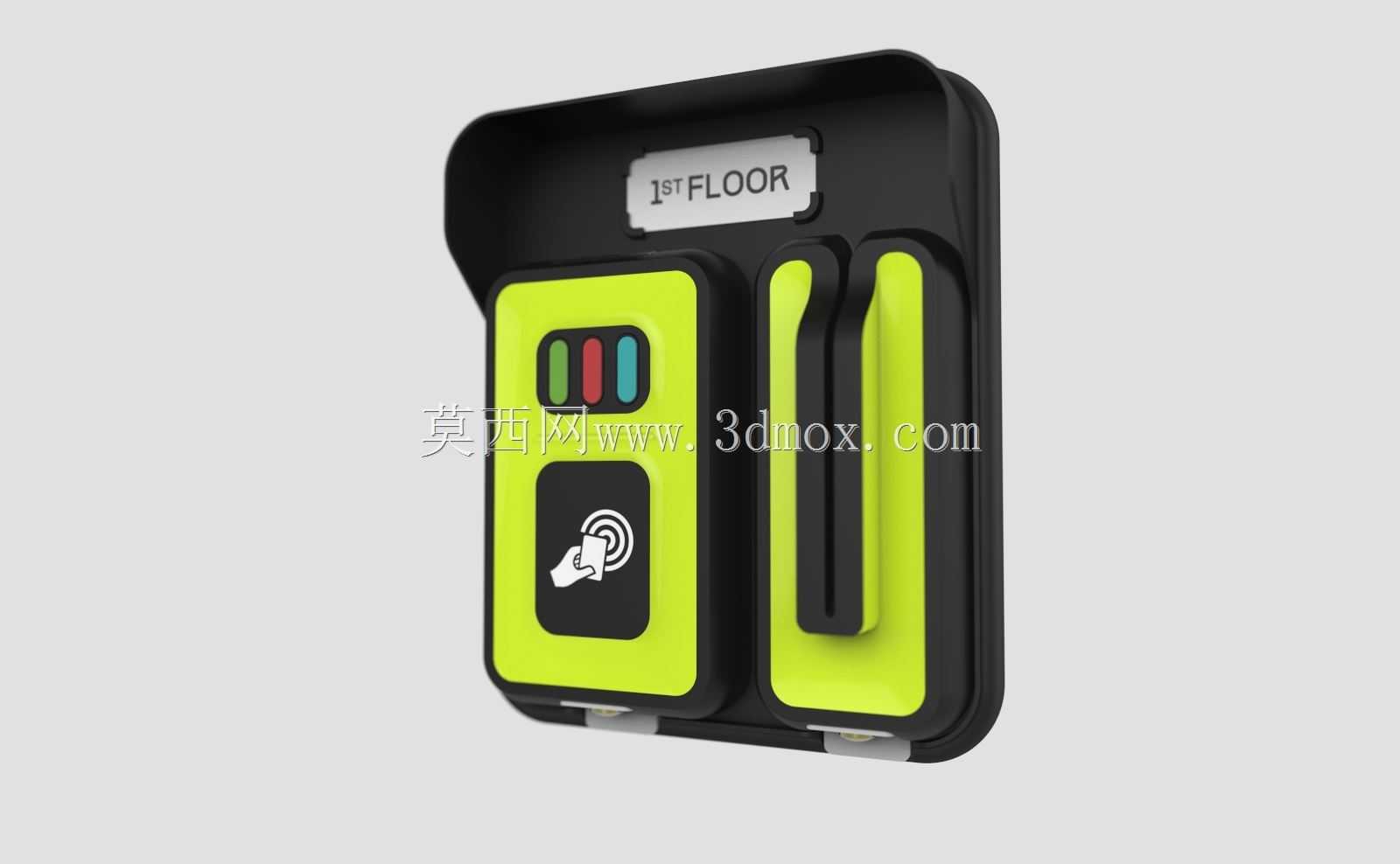

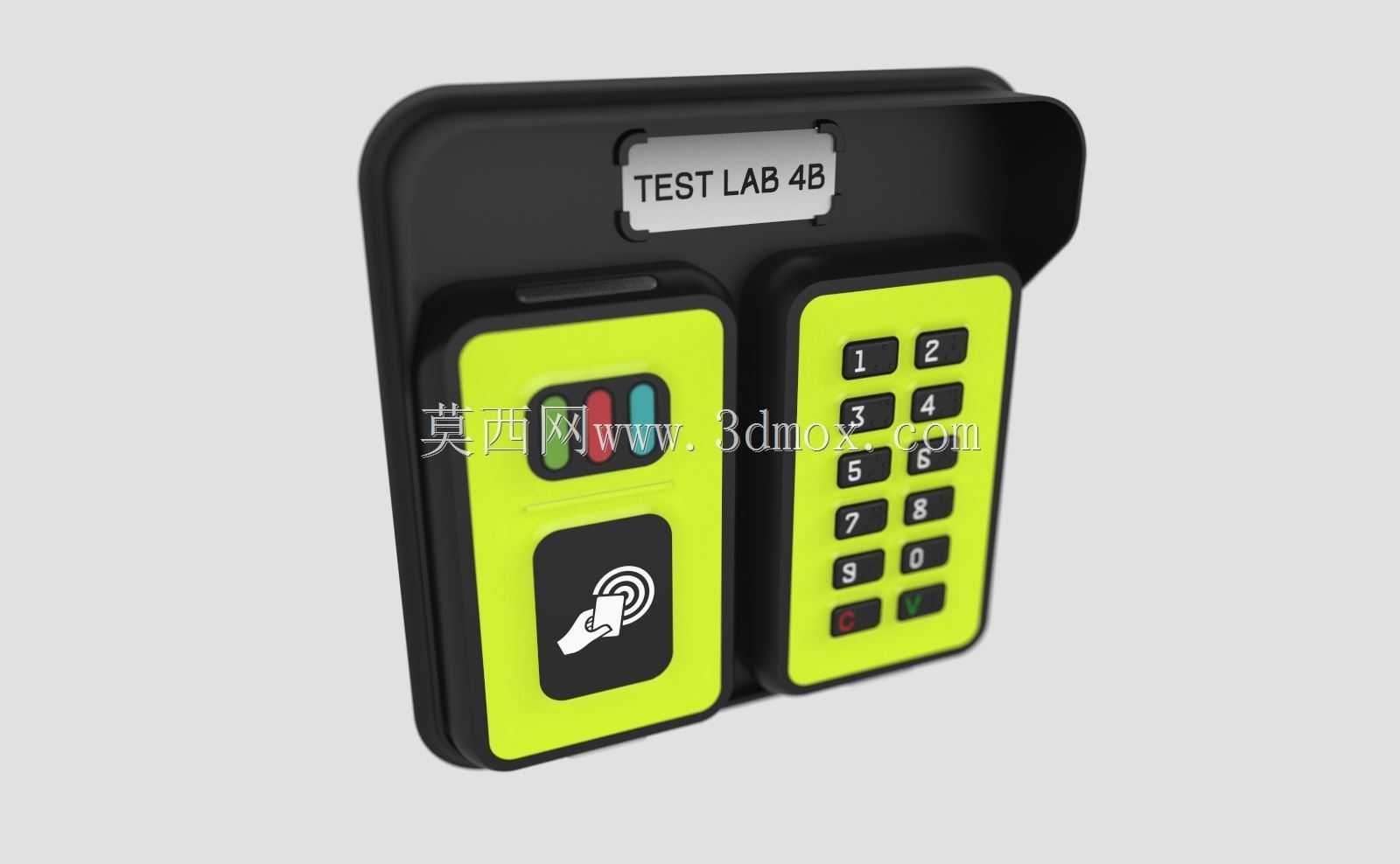

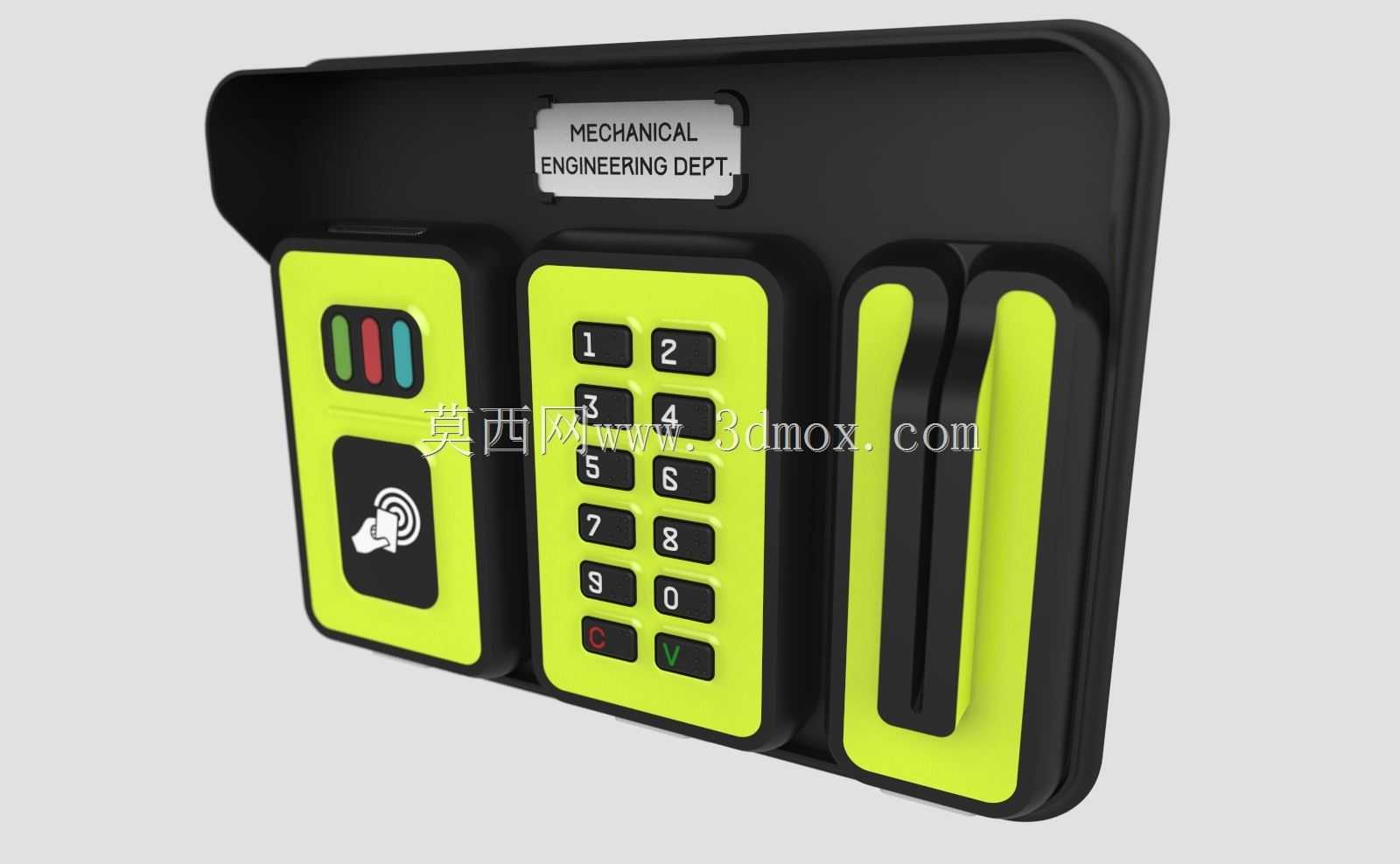

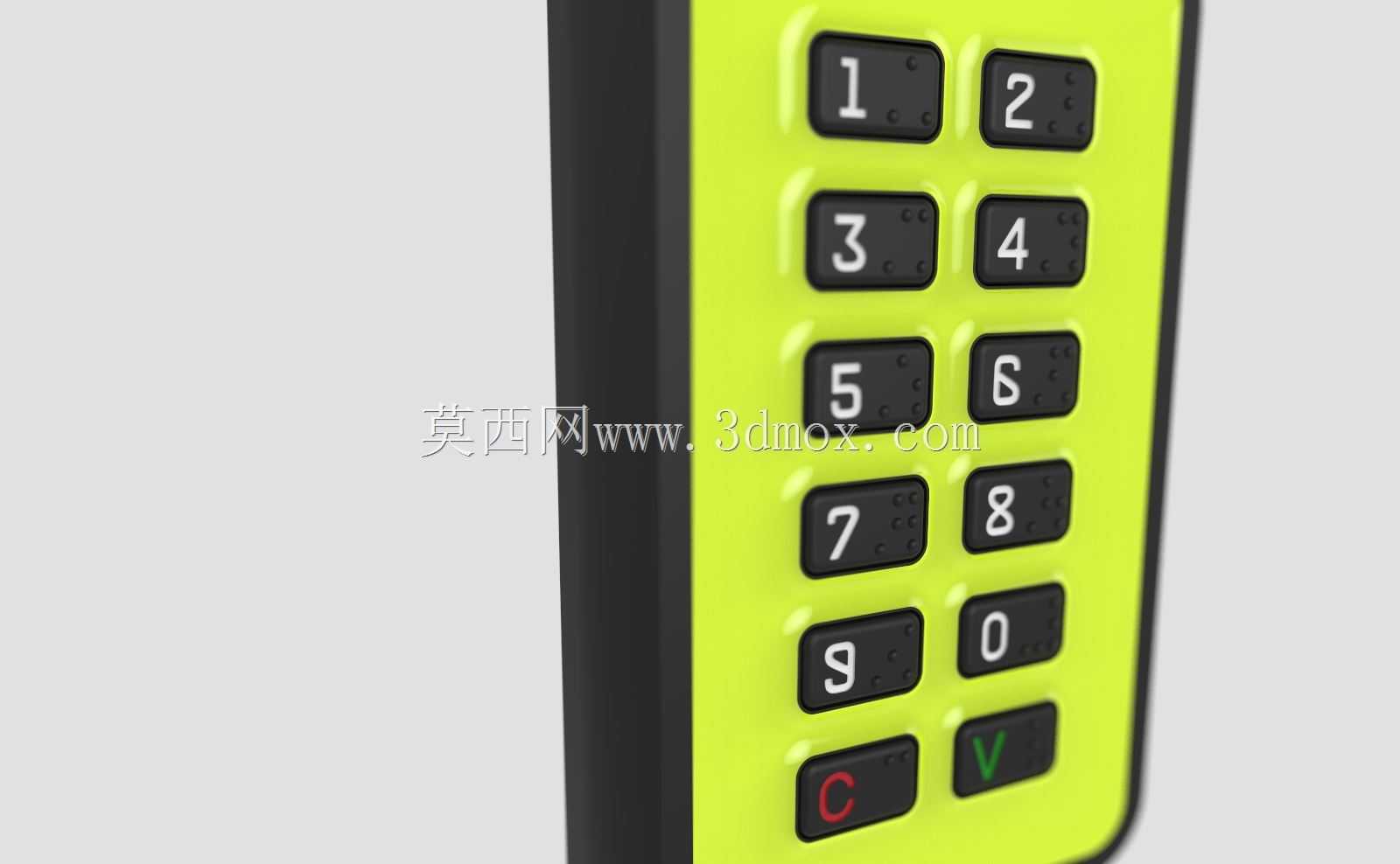

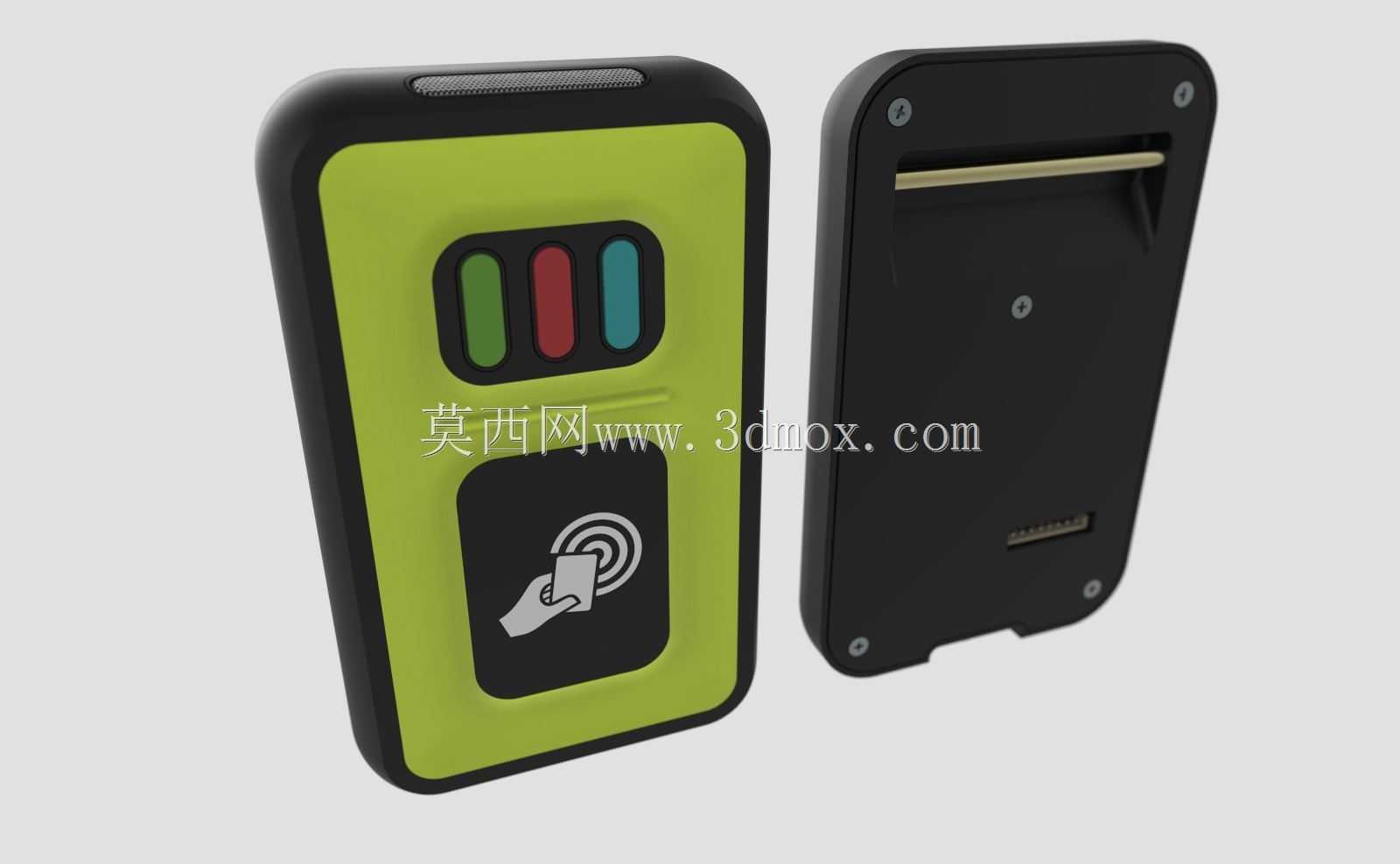

　　从结构组成看，左侧模块承担非接触识别功能，表面预留状态指示区和感应标识区。三色指示灯用于区分接入、允许、拒绝等不同工作状态，扬声器开孔则集成在同一模块内，使识别反馈能够以声光同步方式完成。中间模块为矩阵按键区，数字键1至9、0以及确认、取消类按键按常规电话键盘逻辑排列，适合密码输入、编号录入或临时授权操作。右侧模块为长条形插卡/拉手区域，可兼容接触式识别或作为门体拉手、卡槽导向结构使用，具体功能可根据实际门禁方案调整。

　　设计思路上，模型强调模块边界清晰。三个功能区在正面以独立亮黄色嵌件形式嵌入黑色主壳体，既形成高对比度的操作识别面，也在结构上暗示各单元可独立装配、维护和替换。黑色外框承担整体支撑、防护和安装定位作用，边缘做圆角过渡，避免公共使用环境中的磕碰损伤。顶部标牌区域可用于标识部门、设备编号或系统名称，方便现场资产管理。壳体正面略微后仰，符合人员站立操作时的视线与手指触达角度，按键区位于视觉中心，感应区位于左侧，符合多数右手持卡、左手扶门或正向输入的使用习惯。

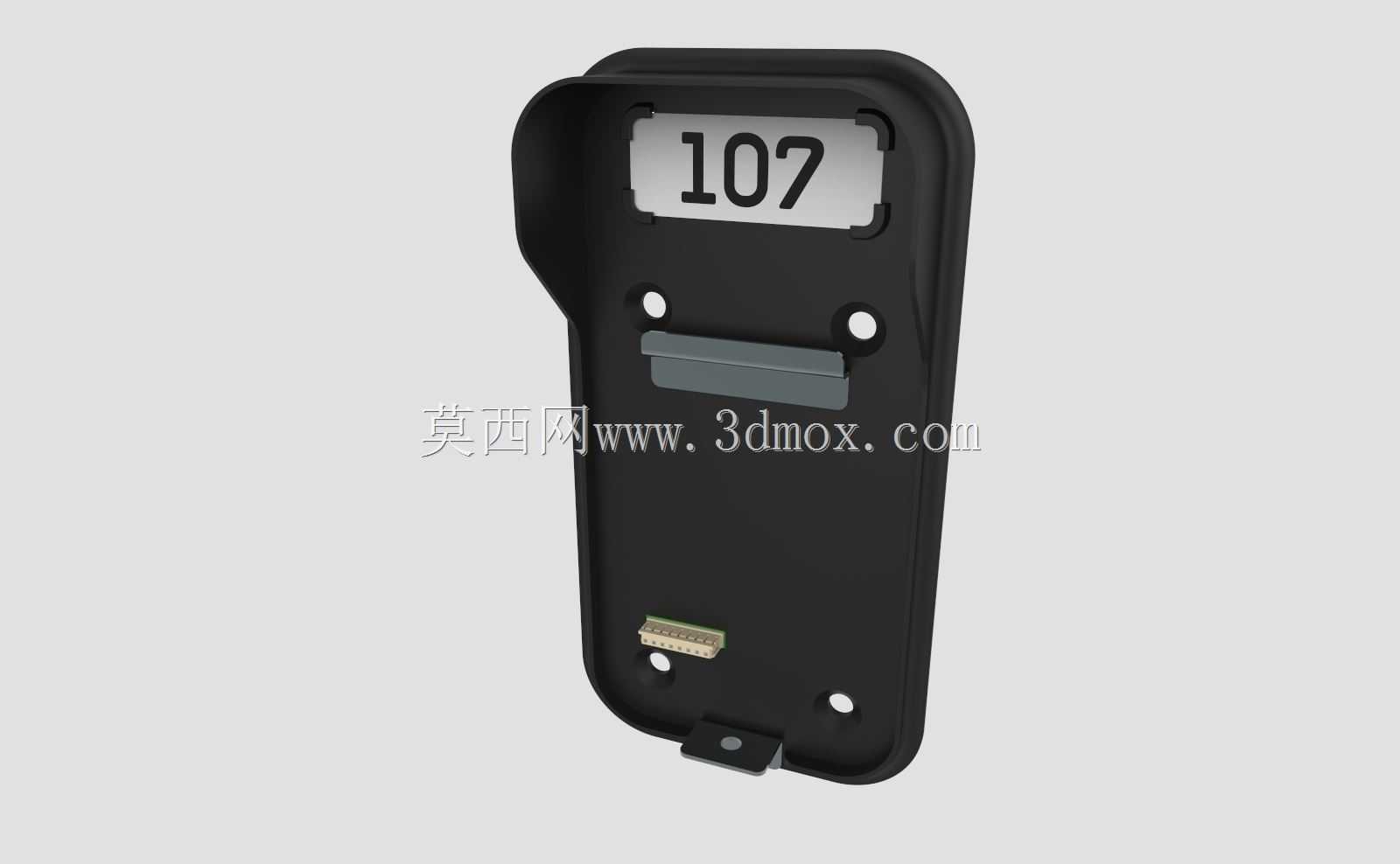

　　在安装边界方面，该终端适合壁挂或嵌入到门禁立柱、门框旁控制箱表面。背部应预留主控板、读卡线圈、按键板和声光元件的安装柱、走线槽与固定孔位；面板外轮廓需要与墙面底盒尺寸匹配，模块之间的拼缝需控制均匀，以保证外观一致性。由于设备通常安装在人员频繁接触的位置，外壳材料需兼顾耐磨、耐污和一定抗冲击能力，按键区域应考虑长期按压后的回弹与防尘，感应区面板则不能使用会明显削弱射频信号的金属覆盖层。

　　三维建模时需要重点处理几个工程问题：其一，主壳体与各功能模块之间的装配关系，包括卡扣、螺钉柱、定位筋和拆卸空间；其二，按键区的行程与键帽间隙，避免键帽与面板孔干涉；其三，感应模块内部线圈与电路板的避让，保证外观面下方有足够平整的安装区域；其四，右侧长槽结构的深度、导向斜角和端部限位，若作为插卡通道，还需考虑卡片进入方向、读取位置和防反插设计；其五，指示灯与扬声器出声孔需要在外观可见性和壳体强度之间取得平衡。

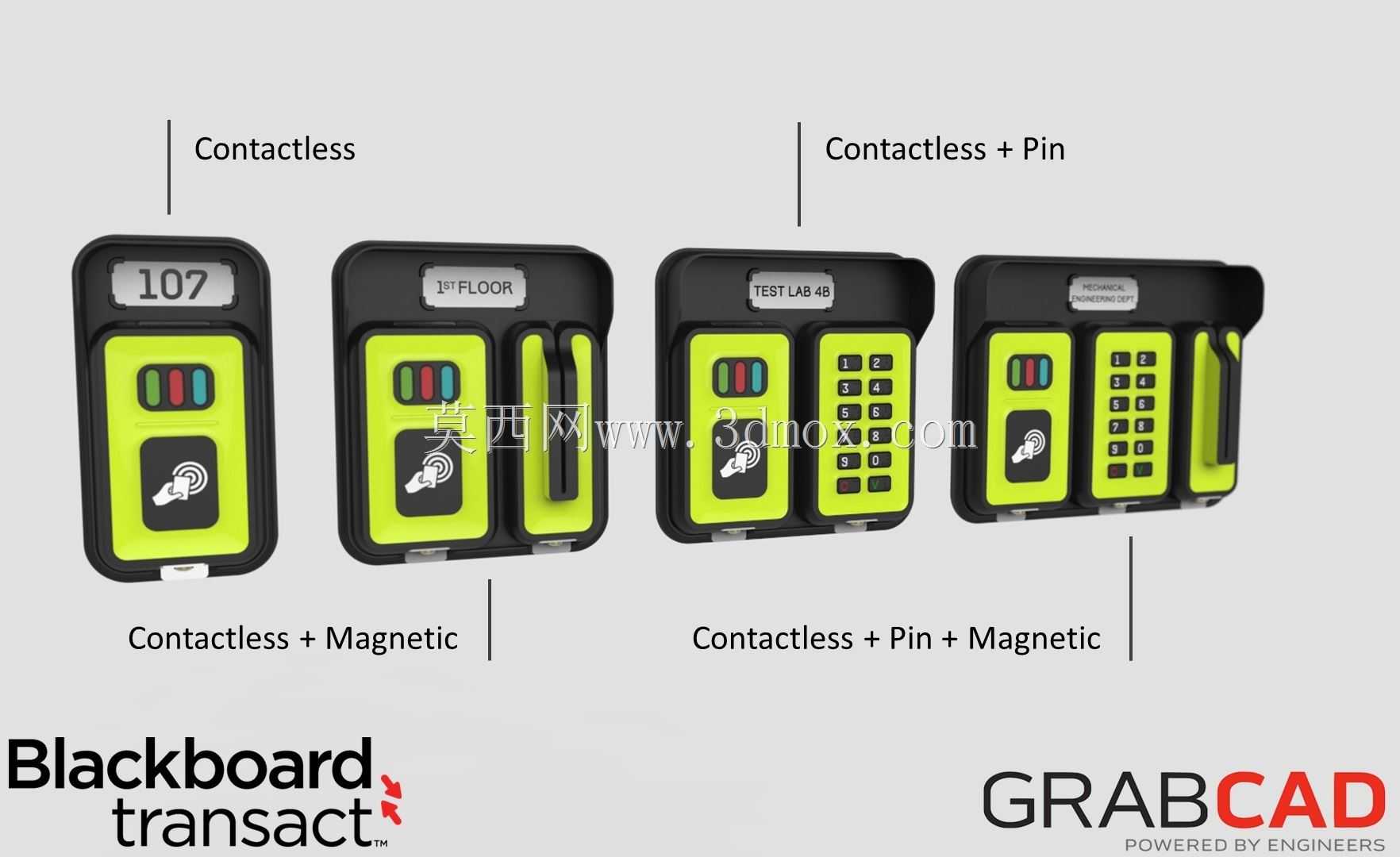

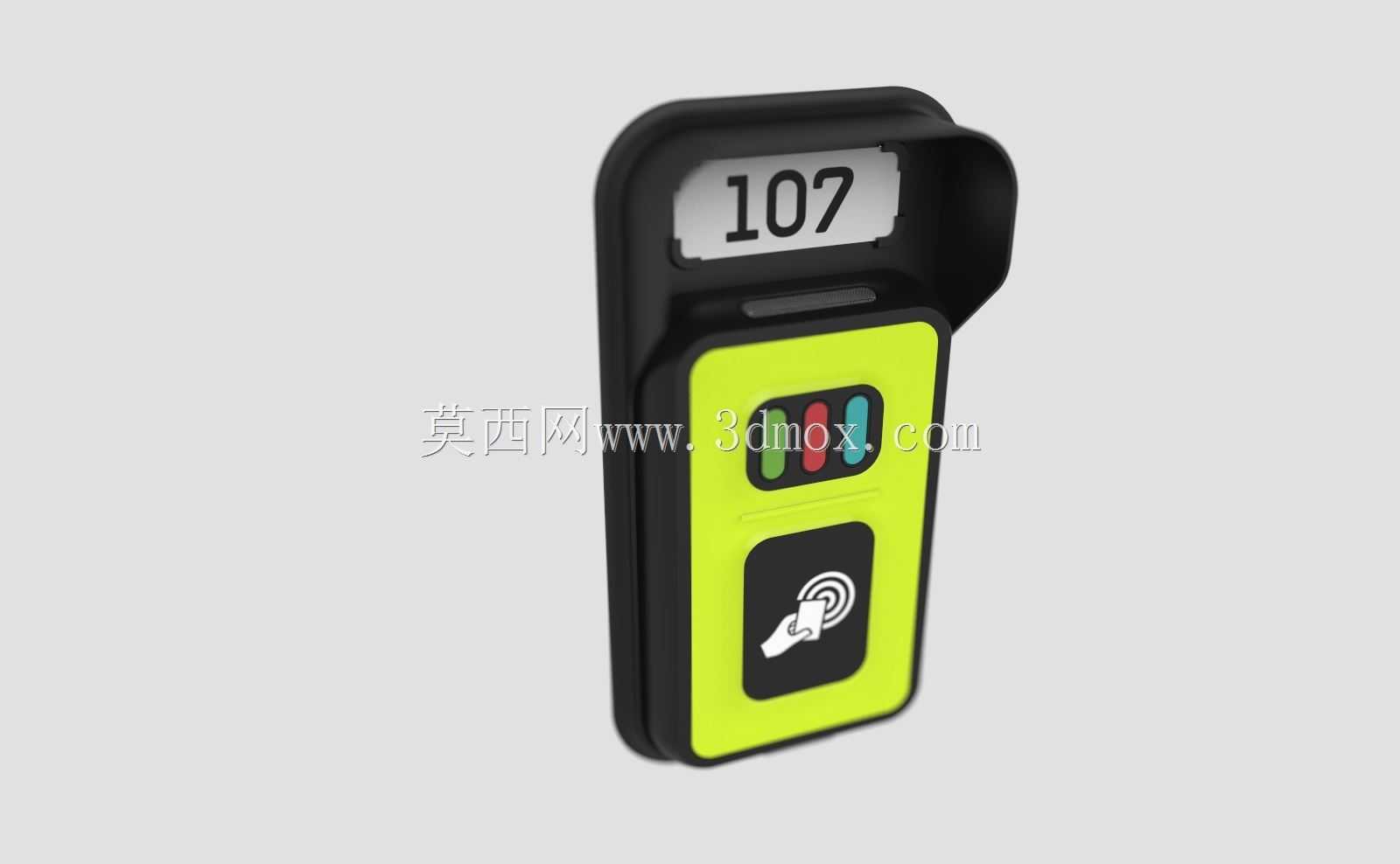

　　该结构并不局限于某一种识别介质。左侧可布置RFID或NFC感应线圈，右侧可扩展为磁卡、IC卡接触位或机械拉手，中间键盘则提供密码输入能力，因此能够覆盖单卡识别、卡加密码、临时密码等多种门禁逻辑。对于项目实施而言，这种模块化概念有利于在同一外观平台上派生出不同配置：低安全等级门区可只保留感应模块，高安全等级区域可增加键盘确认，需要兼容旧卡系统的门区则可加入插卡模块。

　　从维护角度看，正面模块与背部主控区应分层设计。日常磨损最严重的按键面、感应窗和卡槽可作为前装组件，维修时不必整体拆卸底盒；主控板、接线端子和电源模块宜布置在后部封闭腔体内，与正面操作区隔离，降低灰尘、潮气和误触碰风险。若用于室外或半室外门区，还需在模块拼缝、按键周边和背部进线位置增加密封结构，并在壳体最低点考虑凝露排出。

　　整体而言，该模型的价值不在于复杂曲面，而在于把门禁终端常见的识别、输入、反馈和安装需求组织成清晰的模块关系。结构设计人员可据此继续细化电路板堆叠、连接器位置、防水结构和安装支架；设备选型人员也可通过该模型判断面板尺寸、操作高度和墙面布置是否满足现场通道条件。
