MPS微压开关自动化校准工装结构设计

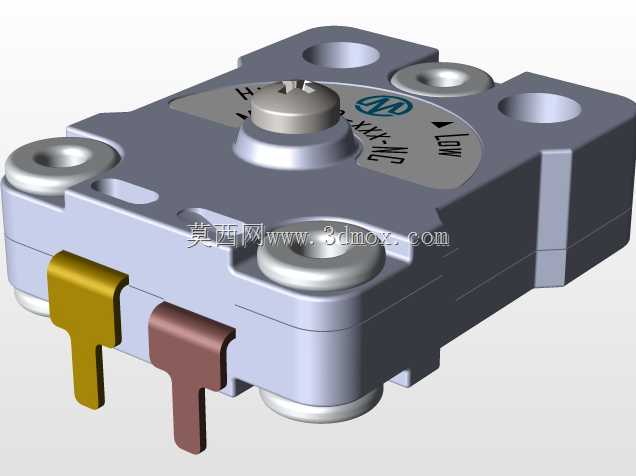

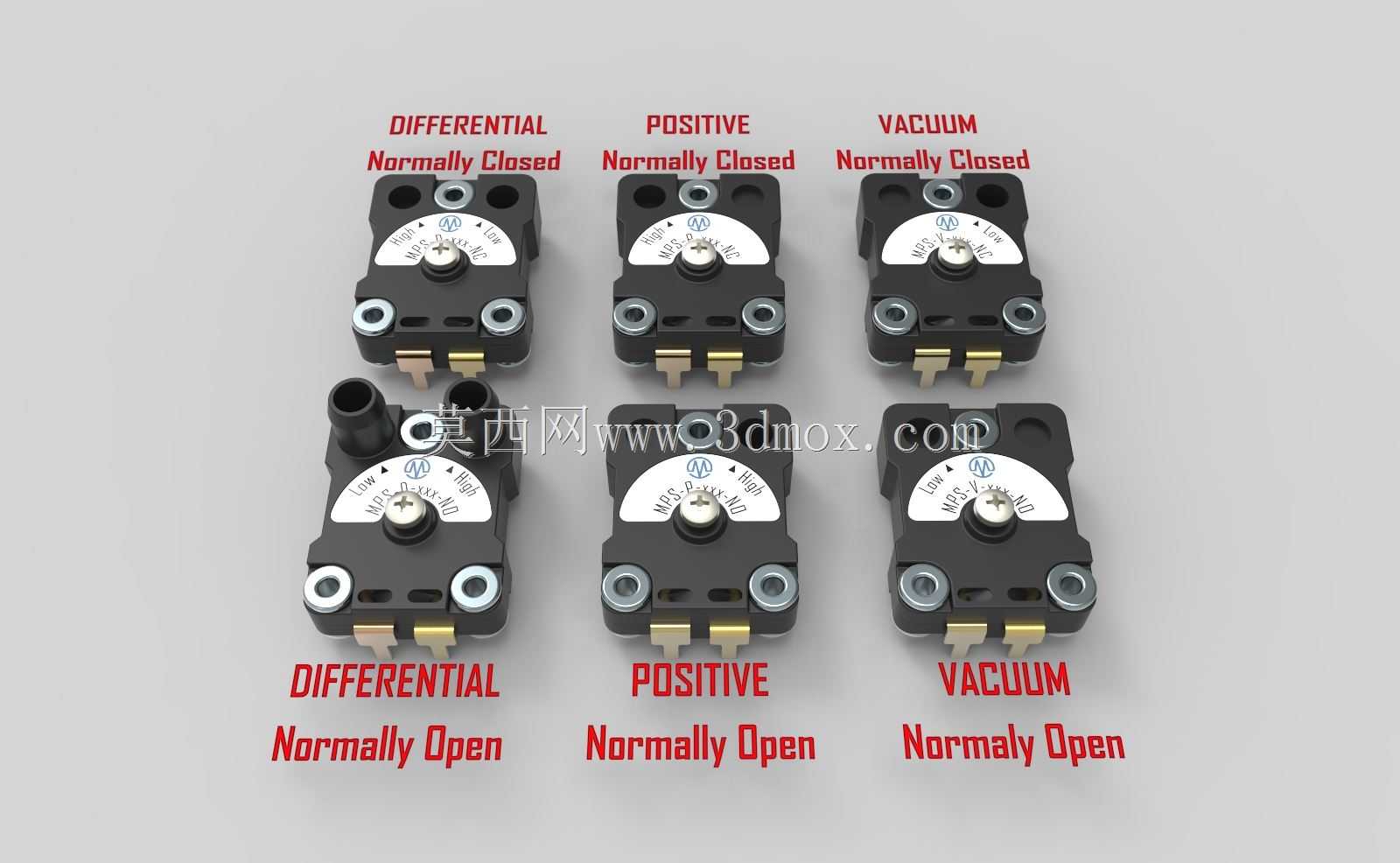

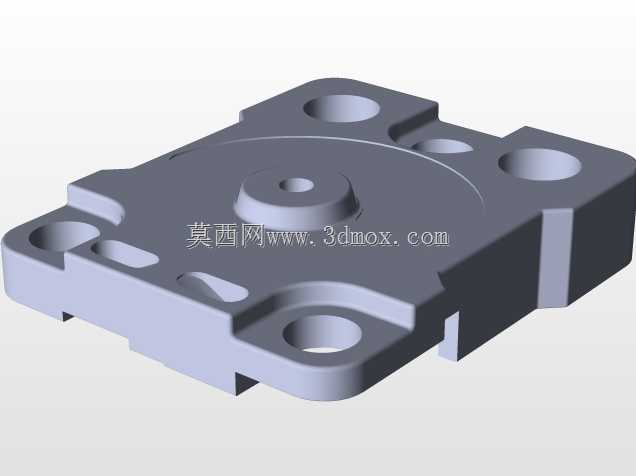

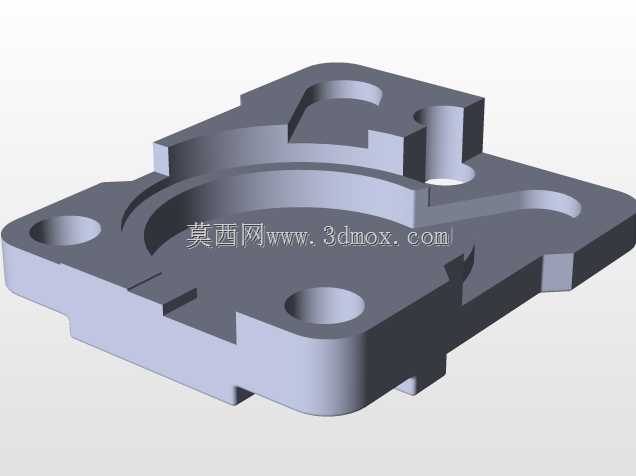

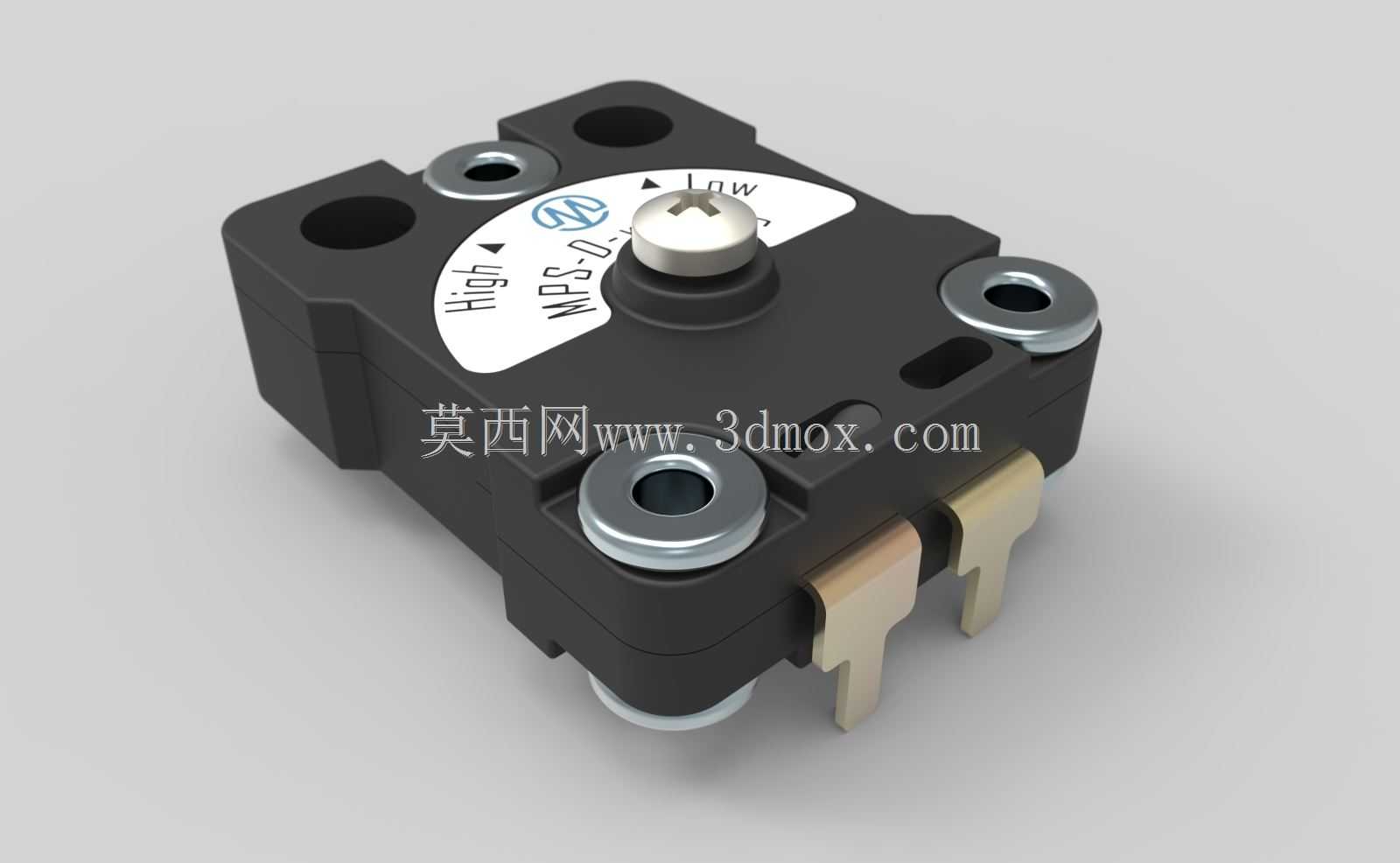

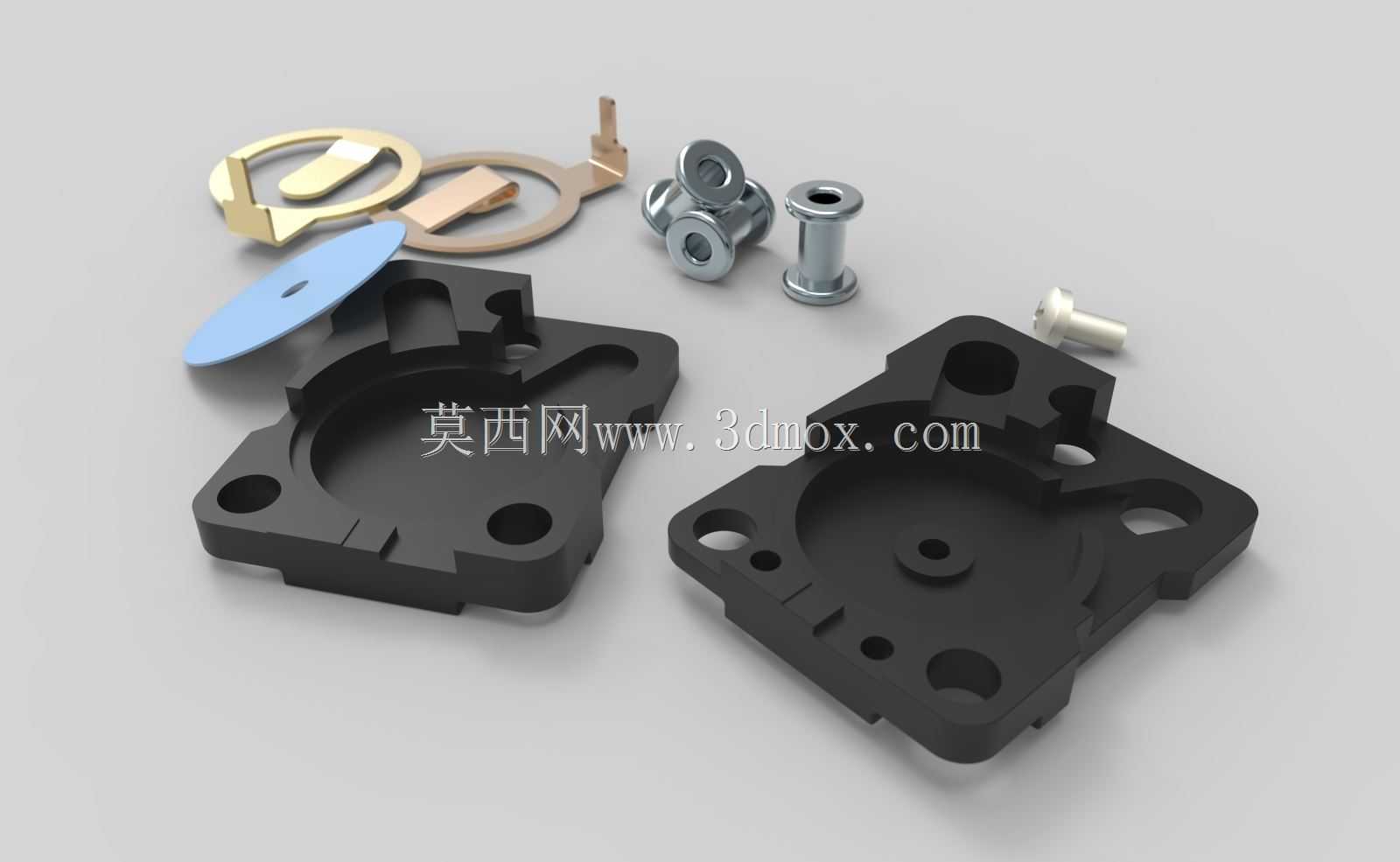

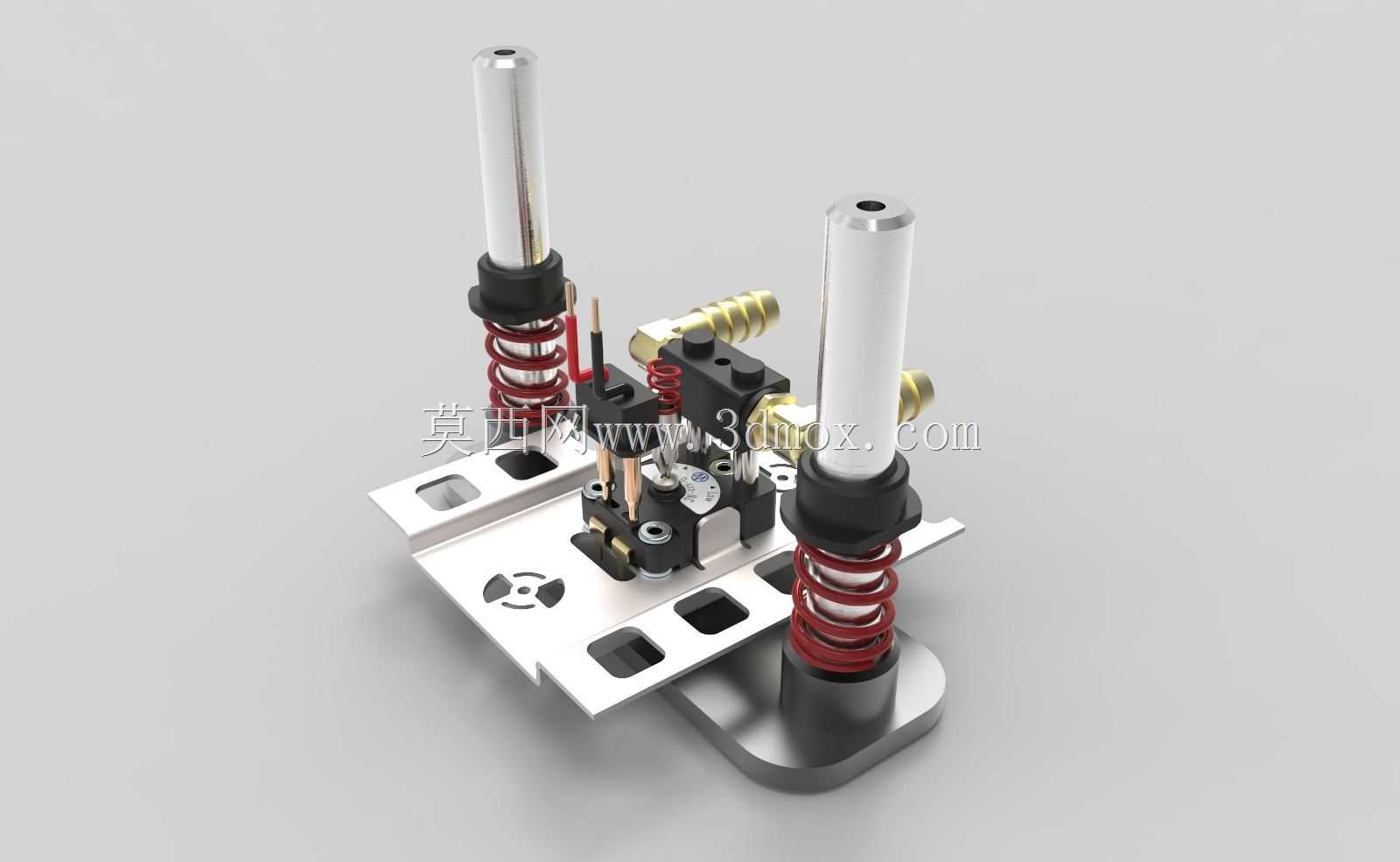

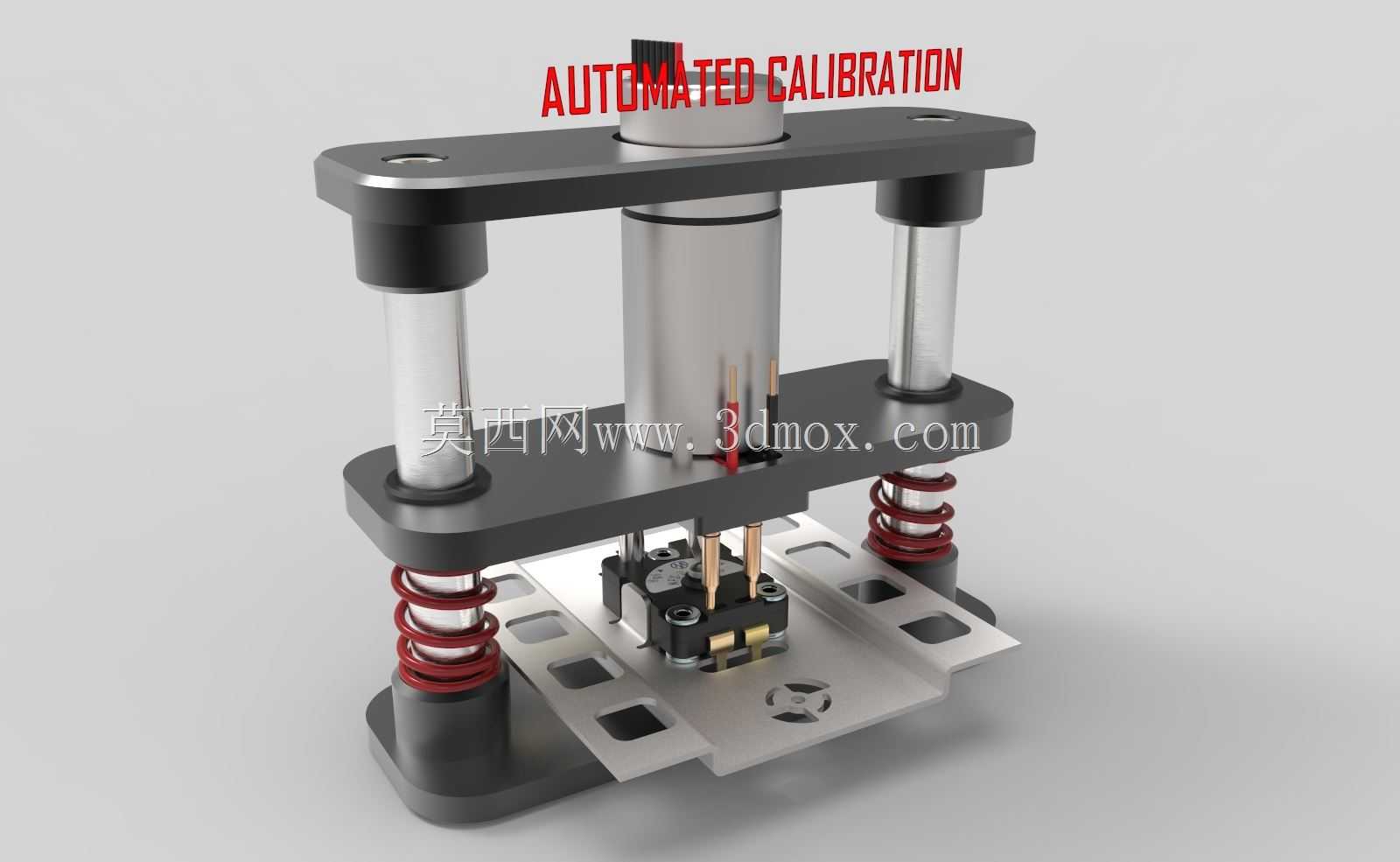

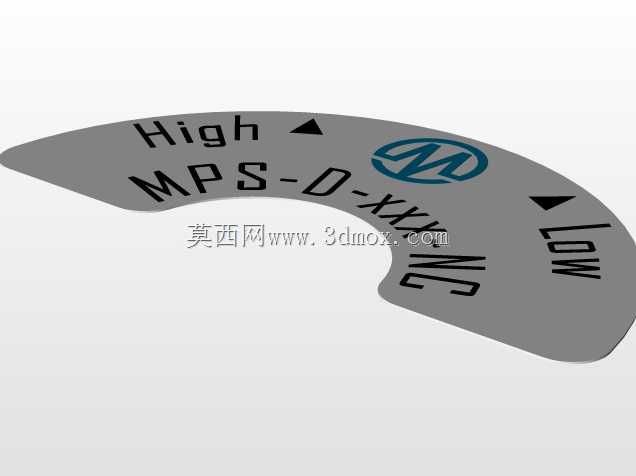

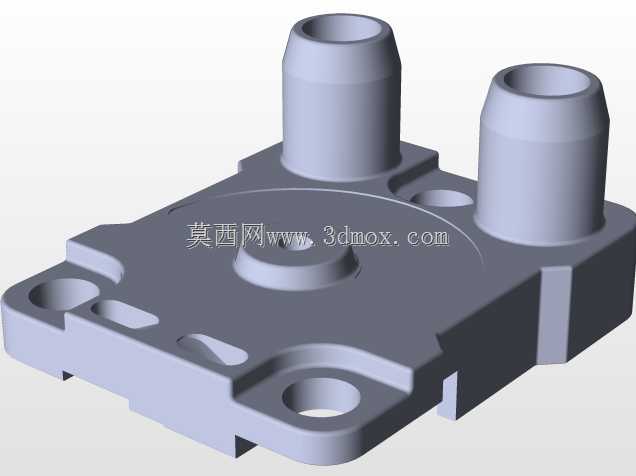

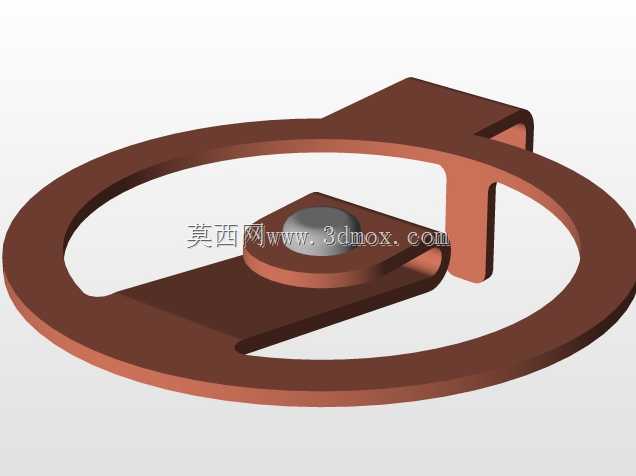

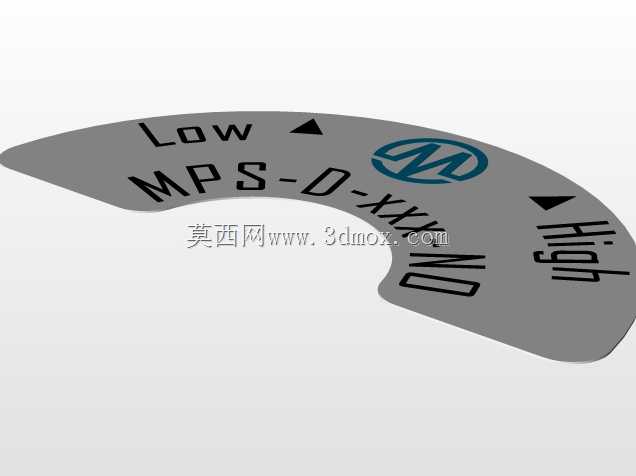

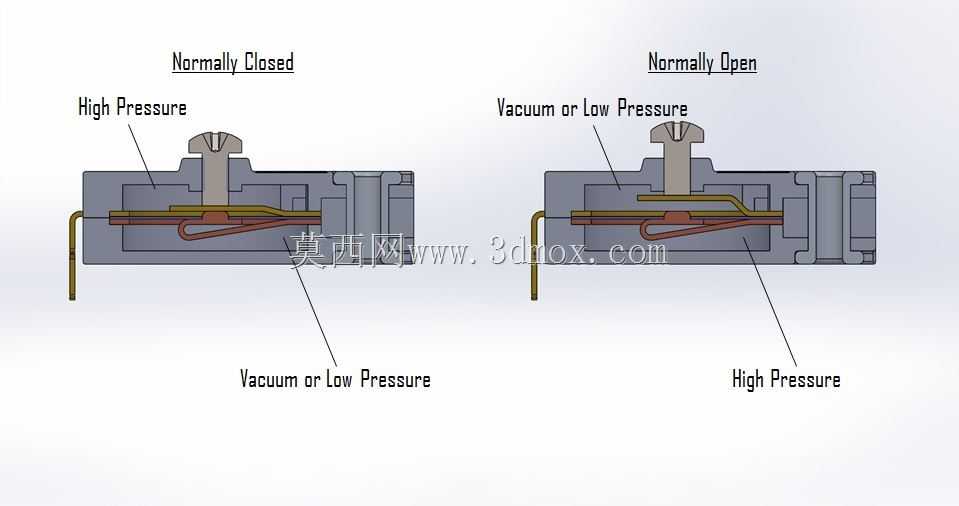

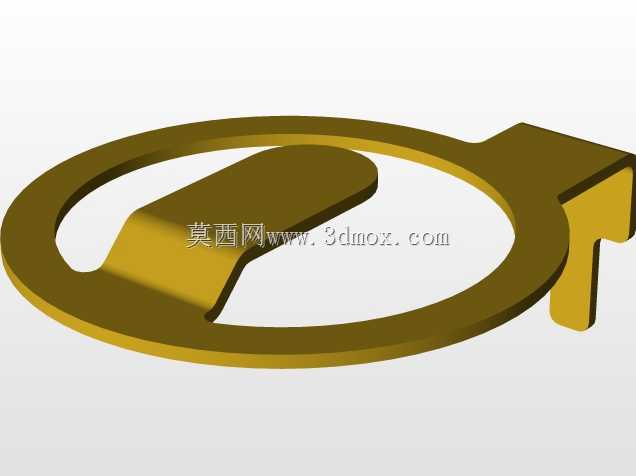

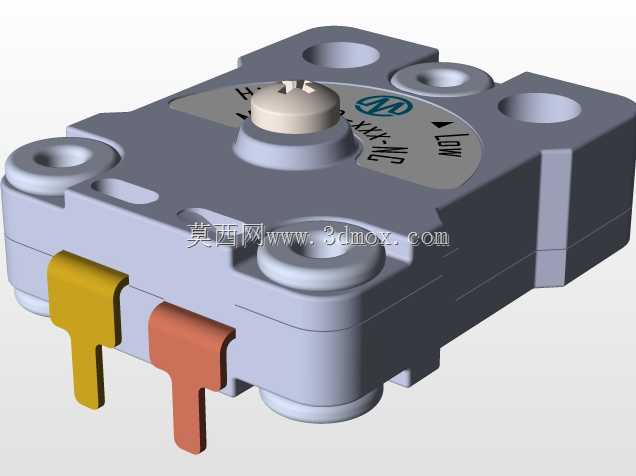

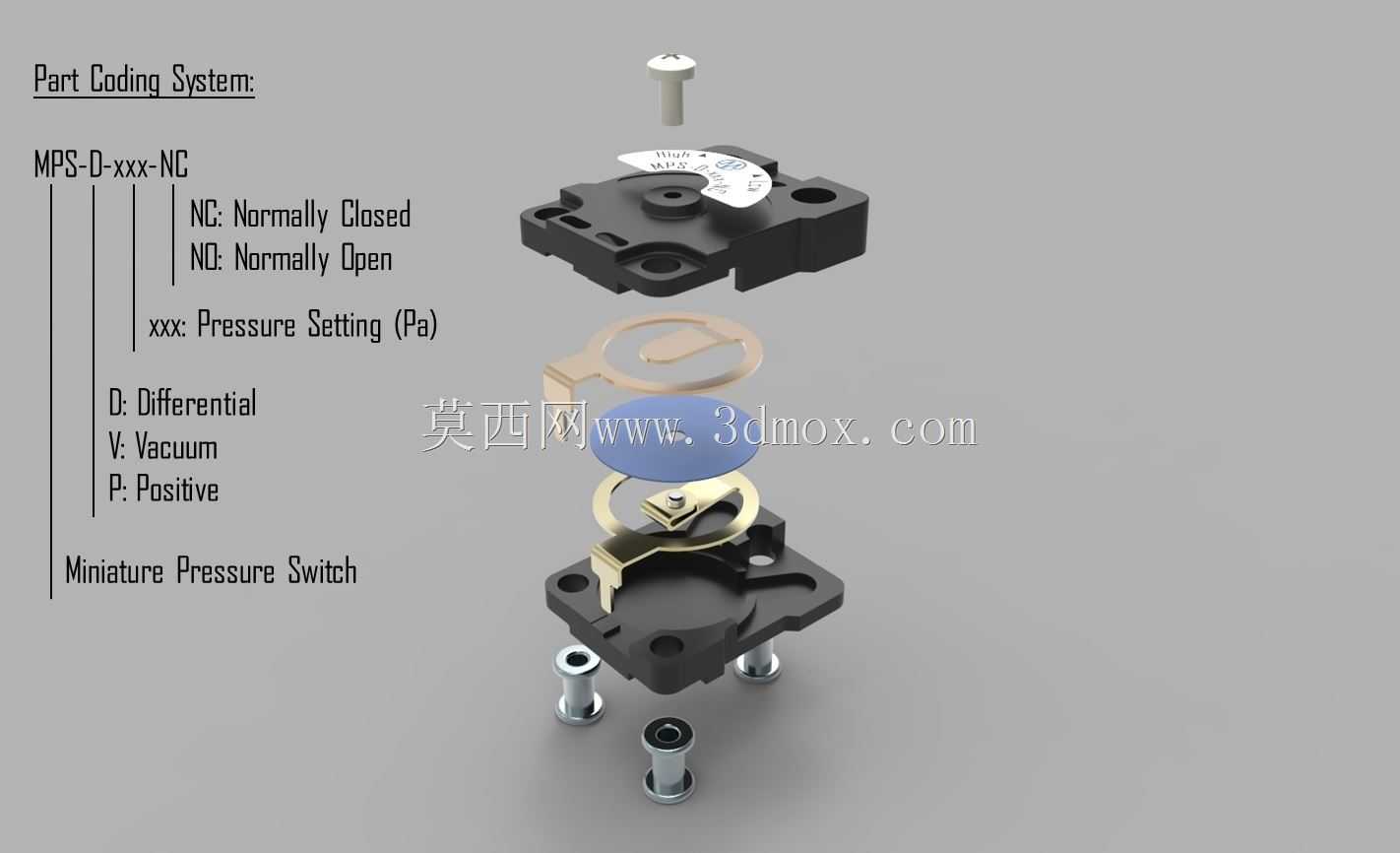

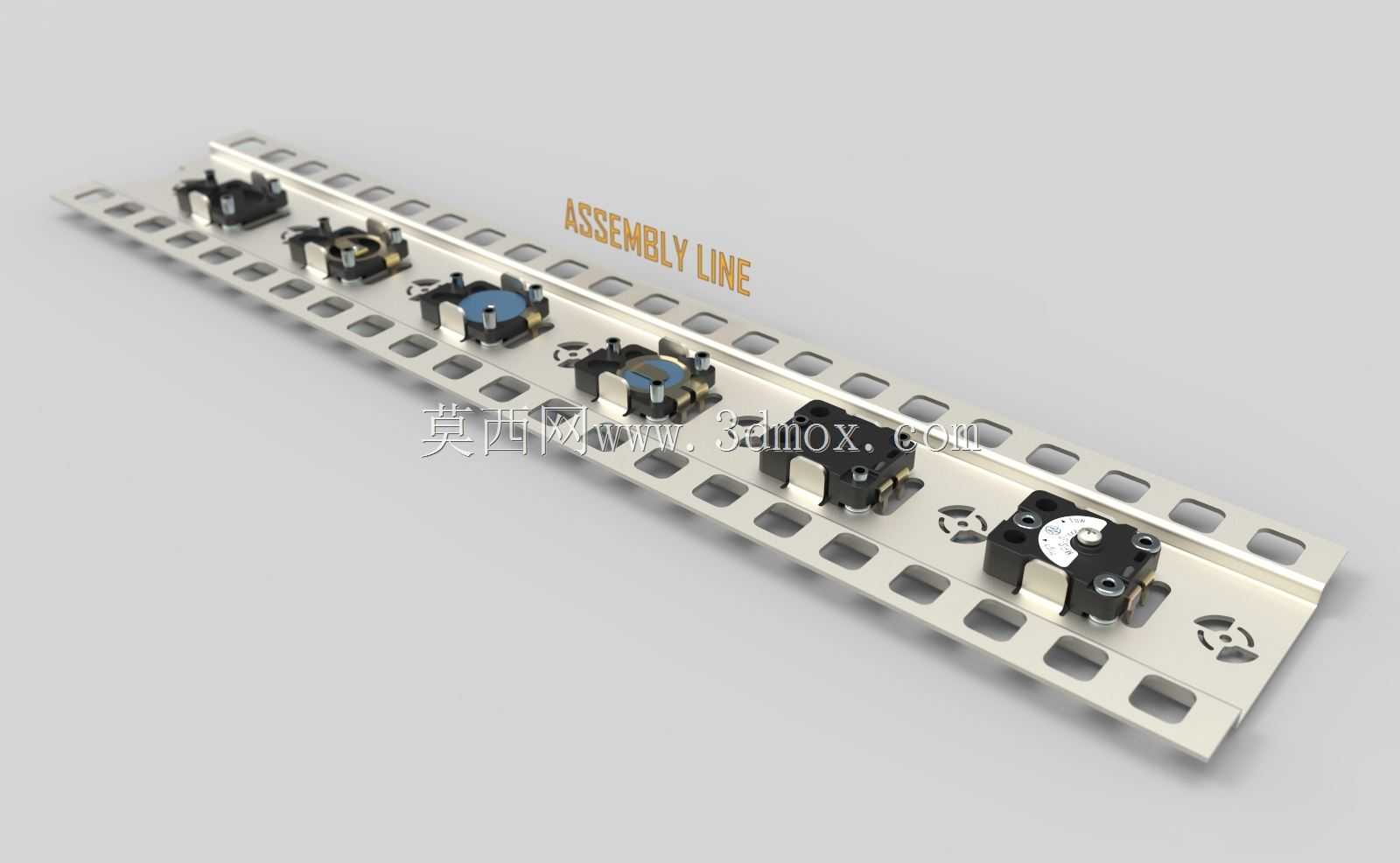

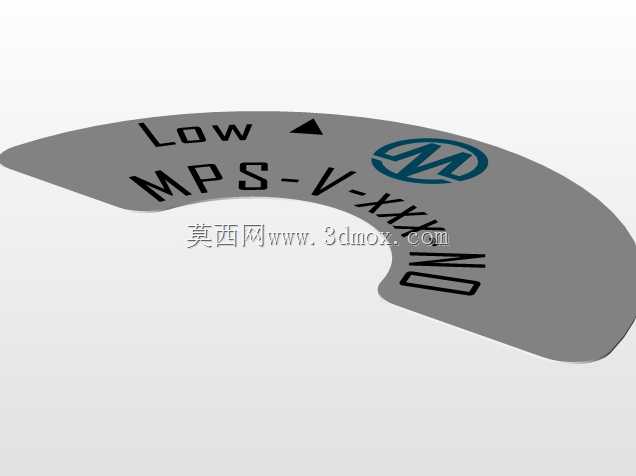

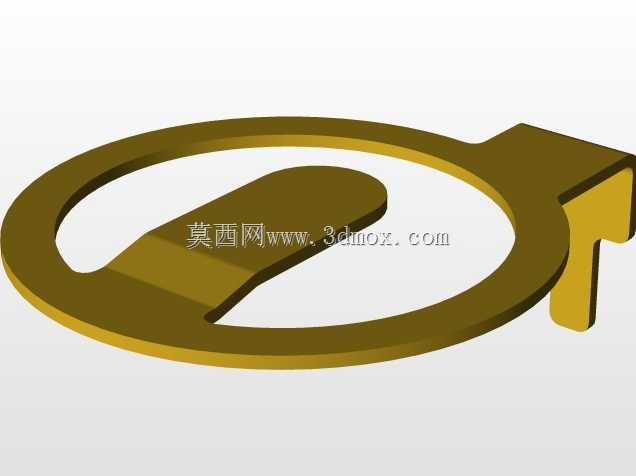

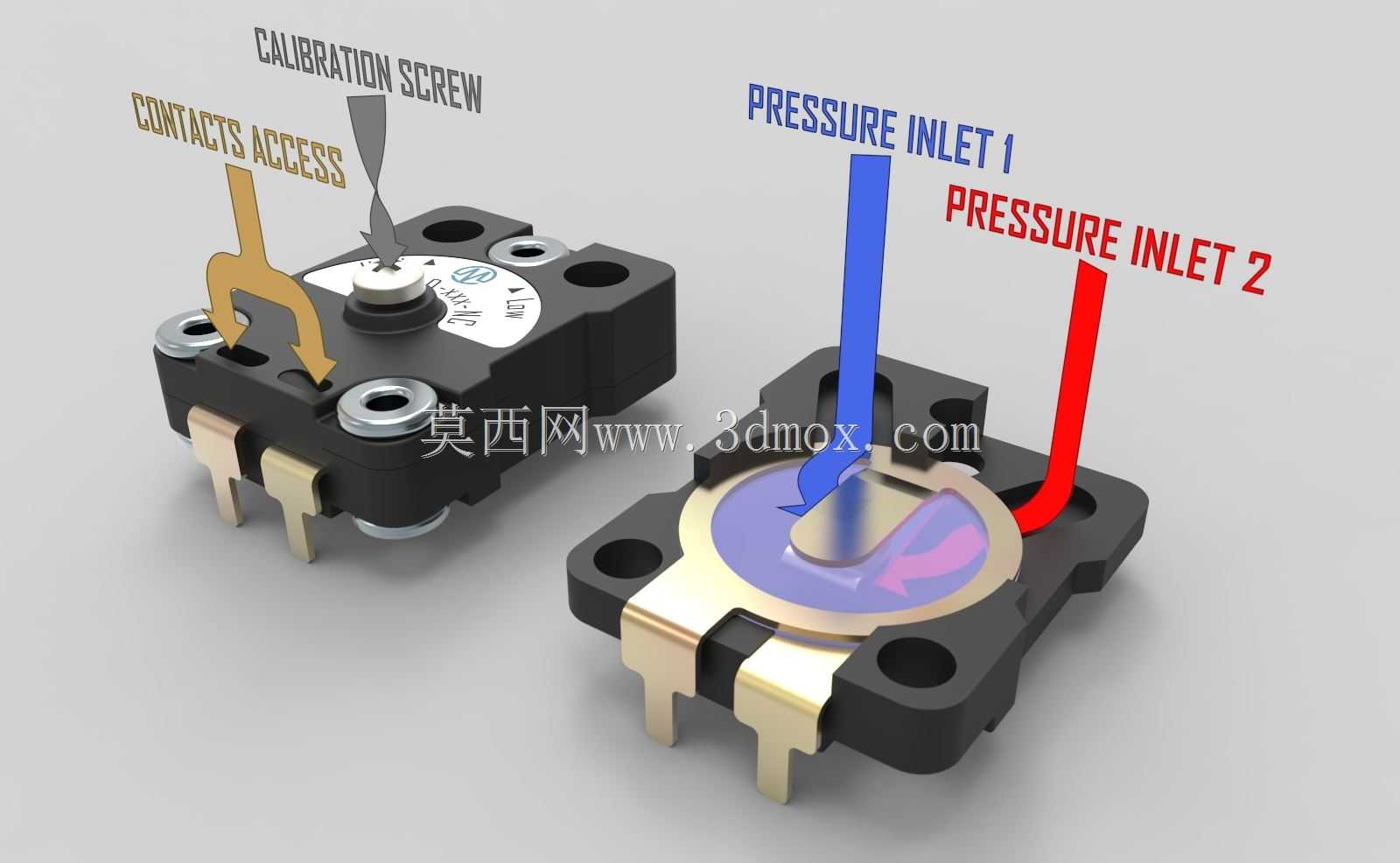

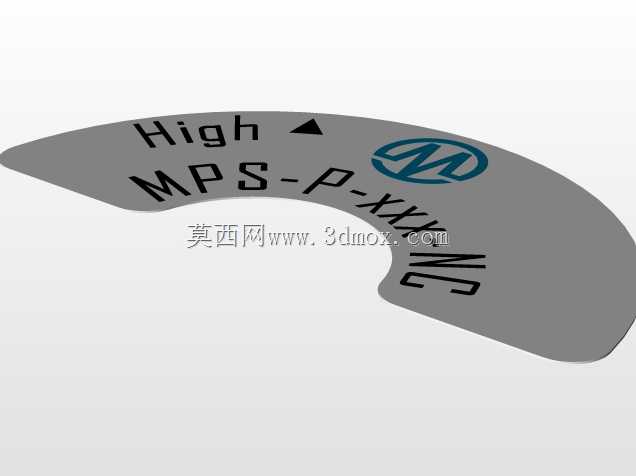

这款MPS微压开关校准工装，主要面向低压电气元件生产、电子配件组装、工控传感器制造等场景，解决微压开关量产过程中校准工序繁琐、人工对位偏差大、装配校准分步作业效率低的行业痛点，适配小型微动式压力开关的出厂校准、触点导通检测、成品装配压合作业需求，可直接集成到半自动生产线或独立工站使用。工装整体采用双层导向板搭配立式导柱的框架结构，上下层板通过四根高精度光轴导柱连接，每根导柱上嵌套等刚度压缩弹簧，为压合动作提供均匀的复位弹力，避免压合过程中出现偏载歪斜，保证压头与下方待校准开关的对位精度控制在0.02mm以内，防止探针错位刮伤开关触点。工装顶部设置校准压接执行端，集成压力传导与探针检测模块，压合过程中可同步完成开关压力触发阈值校准、电子触点通断性能检测，无需二次装夹换位，所有校准与检测操作都可从工装同侧完成接线与参数调试，大幅减少装配步骤中的转序、对位、重复装夹时间，相比传统人工分步校准作业，单工位作业效率可提升60%以上，同时降低人工操作带来的校准参数离散性问题。工装底部设置带定位孔的安装底板，预留标准安装螺孔与定位销孔，可直接固定在标准工作台面或流水线载具上，安装边界尺寸适配多数小型电子元件装配工位的空间要求，不需要对现有工位进行大规模改造即可快速部署。中间载板预留微压开关的仿形定位槽，可根据不同规格的MPS系列微压开关快速更换定位镶件，兼容多型号同系列开关的校准作业，降低多品类小批量生产场景下的工装投入成本。导柱两端采用防松固定结构，长期反复压合作业也不会出现导柱松动偏移，弹簧选用抗疲劳合金弹簧钢材质，可耐受十万次以上的反复压缩复位，延长工装整体使用寿命。探针模块采用浮动式安装结构，压接接触时可自适应开关触点的高度差，避免硬接触压损开关引脚，同时保证每个触点都能可靠接触，确保检测校准数据的准确性。整体结构设计紧凑，没有多余的冗余结构，操作人员取放工件的操作空间充足，压合作业的行程经过精准测算，既保证压接校准的到位精度，也避免行程过大压损开关本体。
