方程式赛车动力转向集成总成结构

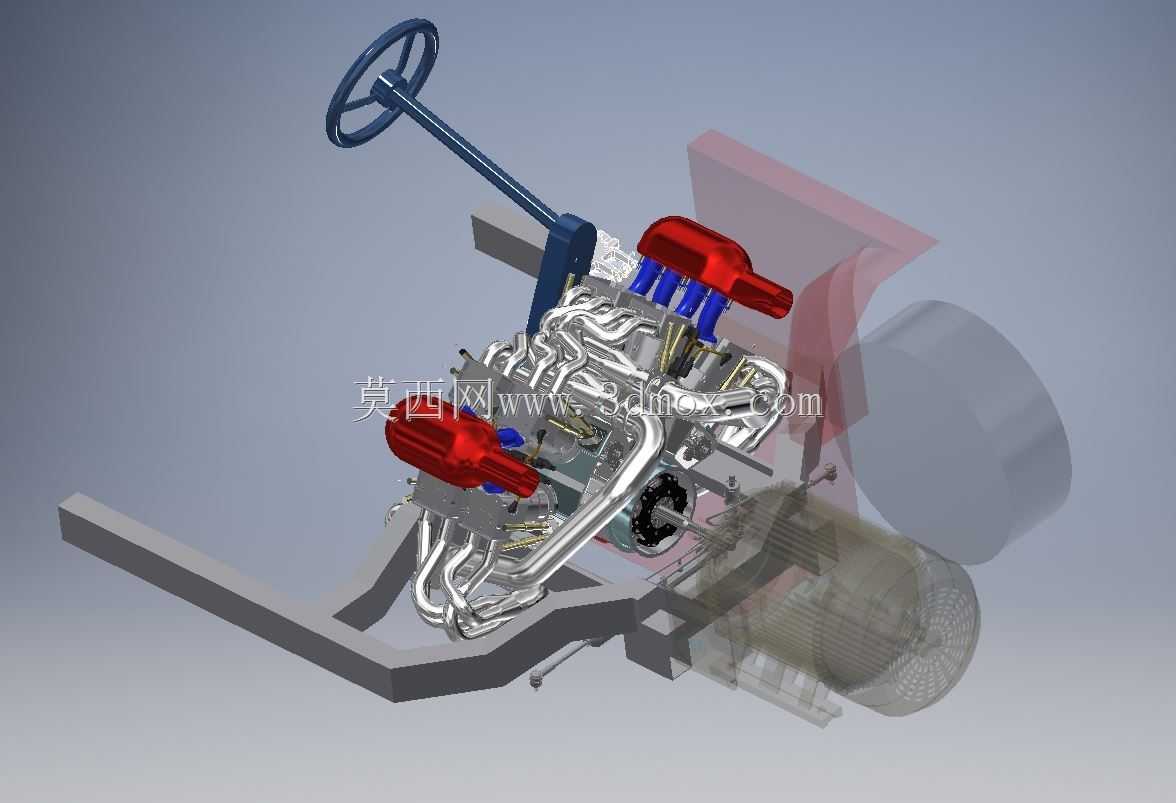

　　这套三维结构围绕方程式类赛车的驾驶舱前端动力与操控区域展开，把转向柱、V型布局动力单元、排气歧管、金属离合器以及后部传动散热部件整合在同一底盘框架内，呈现的是整车总布置阶段用于校核空间与装配关系的核心子系统。

　　在实际赛事与改装场景中，这类总成主要用于学生方程式、业余场地赛车或原型车验证。车手通过大倾角转向盘输入转向动作，转向柱沿驾驶舱侧前方斜向延伸，既避让头盔与腿部空间，也保证转向轴夹角处于万向节可接受的范围。动力单元采用两侧对称的红色进气结构，蓝色进气歧管将气流分配至各缸，银色排气歧管从缸体两侧蜿蜒引出，管路走向刻意避开热敏感部件，同时为后续氧传感器、隔热罩和排气尾段预留安装位置。

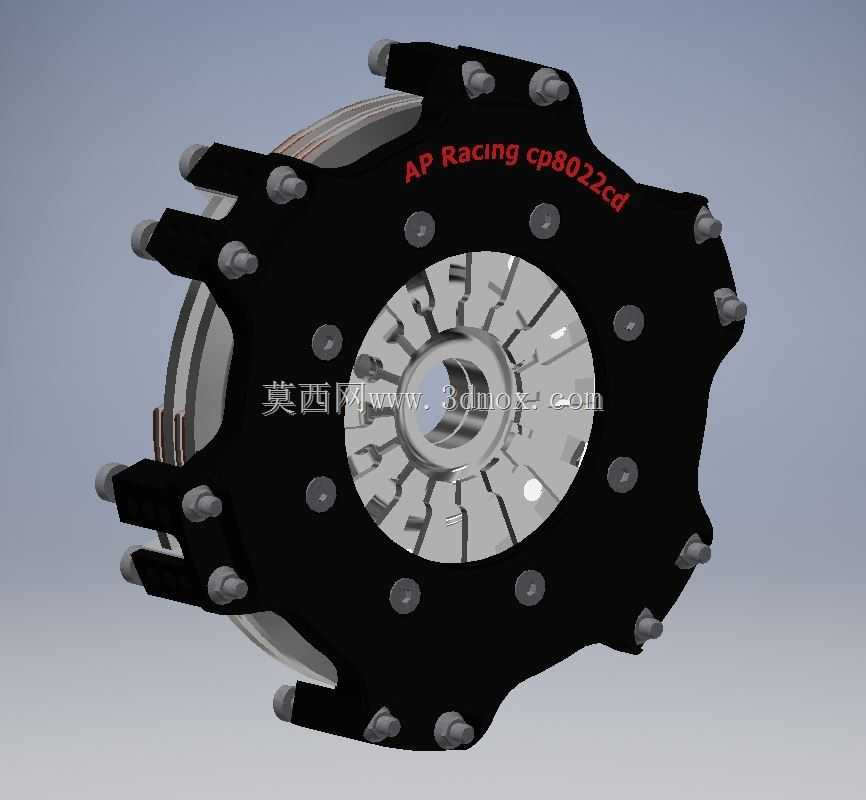

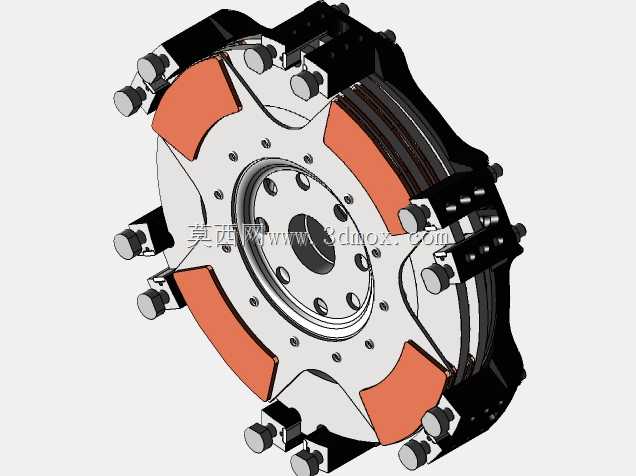

　　从功能特性看，模型重点表达的不是外观覆盖件，而是机械接口与运动边界。金属离合器位于动力输出端，负责切断与接合传动，其壳体轮廓、连接螺栓分布以及与后部电机或传动部件的轴向距离都被清晰保留。后部半透明的圆筒形部件可用于表达散热风扇、电机壳体或传动系护罩，工程师在总布置时需要据此确认冷却气流是否被前舱结构遮挡，以及离合器壳体在拆装时是否有足够的手部与工具空间。

　　设计思路上，底盘采用两根弯折的主承力梁构成前部边界，梁体既承担动力总成的安装载荷，也定义了前舱的最小宽度。转向系统没有采用民用车辆常见的高位防火墙布置，而是随赛车坐姿大幅后倾，这使得转向盘位置更贴近车手，同时缩短了转向柱长度，有利于提高转向刚性。动力单元的悬置点被布置在缸体两侧与下部框架连接处，这些位置在建模时需要结合振动模态、拆装顺序和焊缝或螺栓可达性综合判断，而不是单纯按几何居中放置。

　　外形尺寸与安装边界是这类模型最有价值的部分。从图中比例关系可判断，转向盘最高点明显高于动力总成上表面，驾驶舱开口必须围绕该轮廓设计；排气歧管最外侧点接近底盘梁边缘，车身侧箱或导流板若要覆盖该区域，必须预留热膨胀间隙与隔热层厚度。离合器后端到后部圆筒部件的轴向距离较短，说明传动链布置非常紧凑，后续若更换不同规格电机、散热器或飞轮壳体，需要重新校核端面跳动、连接法兰同轴度以及维修时的抽出距离。

　　对于结构设计人员，该模型可用于检查转向柱与进气歧管、排气歧管之间的静态间隙，分析极限跳动或碰撞工况下是否发生干涉；也可用于确定线束、燃油管和冷却水管的走向，避免管路直接贴靠高温排气表面。对传动系统选型而言，离合器壳体与后部部件的接口尺寸、花键或法兰形式、周围螺栓操作空间，都是决定零部件能否互换的关键。建模时保留这些实体边界，比单纯渲染外观更能支持工程决策。

　　整套结构没有加入多余的车身覆盖件，反而突出了赛车底盘中最容易被忽视的装配逻辑：转向、动力、排气、离合和冷却部件必须在狭窄的前舱内共享空间，任何一个子系统的尺寸变化都会牵动相邻部件。通过三维模型进行断面检查、运动包络分析和维修路径模拟，可以在加工实物前发现转向柱夹角不合理、排气热间隙不足、离合器拆装困难等典型问题，从而减少后期车架返工和部件干涉风险。
