汽车外流场可压缩RANS仿真几何模型

　　该几何模型面向汽车空气动力学仿真场景搭建，核心服务于整车气动性能开发阶段的外流场数值计算工作，可直接导入通用CFD求解器完成可压缩流动工况下的流场模拟，覆盖从低速城区行驶到高速巡航的多场景气动特性验证需求。模型采用自由曲面构型完成整车外表面封闭，严格保留了车身外轮廓的关键气动特征：包括引擎盖曲面过渡弧度、A柱倾角与圆角衔接、车顶溜背线条、车尾尾涡生成区域的曲面收窄形态、轮拱包覆轮廓以及车身底部的平整化处理特征，未设置多余的内饰、底盘非外露结构细节，在保证流场计算精度的前提下最大程度降低了网格划分阶段的几何清理工作量，避免细小特征带来的局部网格畸变问题。从设计思路来看，该几何完全围绕外流场计算需求做特征取舍：

　　所有外露曲面均做G2连续过渡处理，不存在尖锐棱边、破面、重叠面等会导致流场计算发散的几何缺陷，车身外表面的曲率变化完全贴合量产乘用车的气动设计逻辑，可准确还原气流在车身表面的附着、分离、再附着过程，支撑尾涡结构、表面压力分布、气动阻力升力系数的定量计算。在实际工程应用中，这类简化几何模型常被用于整车气动开发的早期方案验证阶段，无需等待完整整车数模冻结，即可通过匹配不同的来流边界条件，完成多车速工况下的流场特性评估：当来流速度设定为90km/h的常用巡航车速时，可通过计算得到的表面压力云图优化车身曲面的压力梯度分布，降低压差阻力占比；当来流速度提升至240km/h的高速工况时，可通过流线分布观察气流在车尾的分离形态，

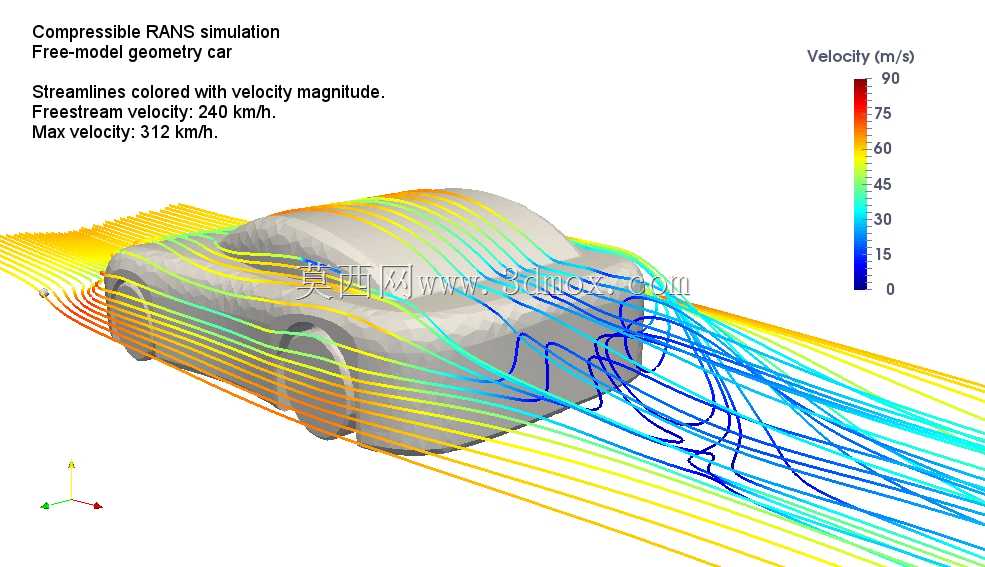

　　评估尾涡结构对整车高速行驶稳定性的影响，同时捕捉局部高速气流区域的流速峰值，为车身附件的风振噪声优化、外后视镜安装位置选型、雨刮器气动载荷计算提供基础数据支撑。模型的几何边界完全满足外流场计算域的搭建要求，车身整体长宽高比例符合常规乘用车的尺寸区间，轮距、轴距的相对比例与实车一致，在计算域中放置时可直接按照行业通用的阻塞比要求设置计算域尺寸，无需额外调整模型缩放比例；车身底部做了适度的平整化简化，省略了底盘管线、悬挂摆臂等细小外露零件，既避免了这些小特征在计算中产生不必要的局部小尺度涡旋增加计算量，又能准确还原整车底部的主流流动特征，保证气动阻力计算结果的工程参考价值。针对可压缩流动模拟的需求，

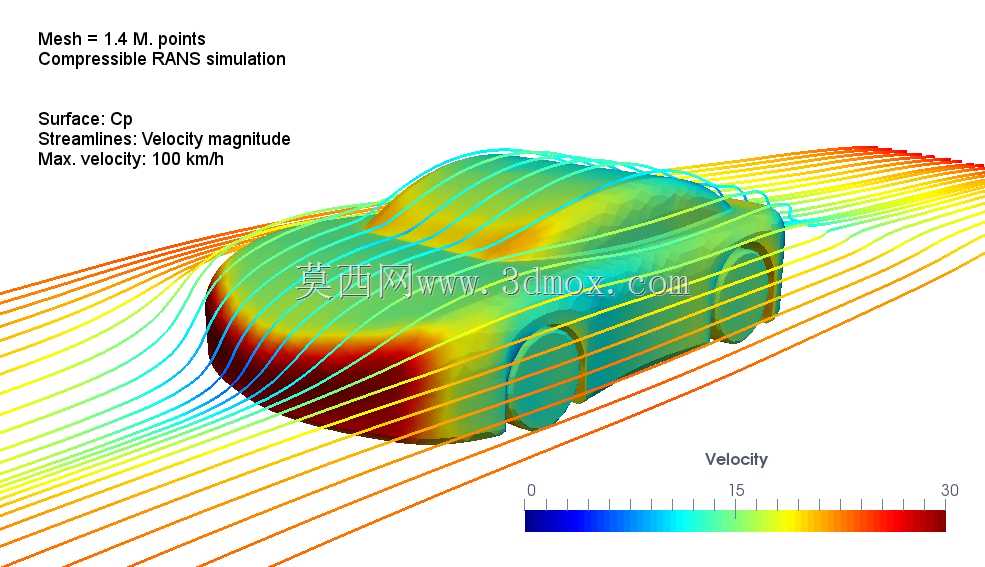

　　模型的曲面精度足够捕捉高速工况下气流密度变化带来的流场特性改变，配合速度着色的流线可视化结果，可直观呈现不同车速下车身周围的流速分布规律：高速气流在车头驻点区域减速增压后，沿引擎盖、车顶曲面加速，在车尾区域形成低压区并产生复杂的涡旋结构，不同颜色的流线可清晰区分高速区与低速区的分布范围，帮助工程师快速定位气动阻力的主要来源区域，针对性调整车身曲面造型。该几何模型也可用于高校汽车空气动力学相关课程的教学案例，帮助学生理解整车外流场的流动规律，掌握CFD仿真前处理的几何简化原则，避免在建模过程中陷入不必要的细节刻画，平衡仿真计算效率与结果精度之间的关系。
