Quaife链条驱动桥传动装置结构

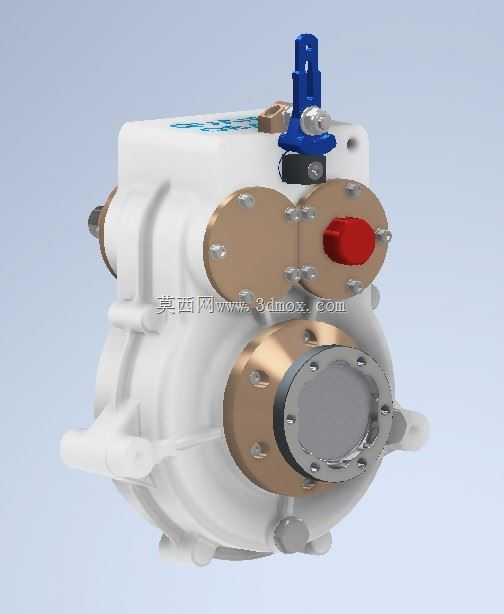

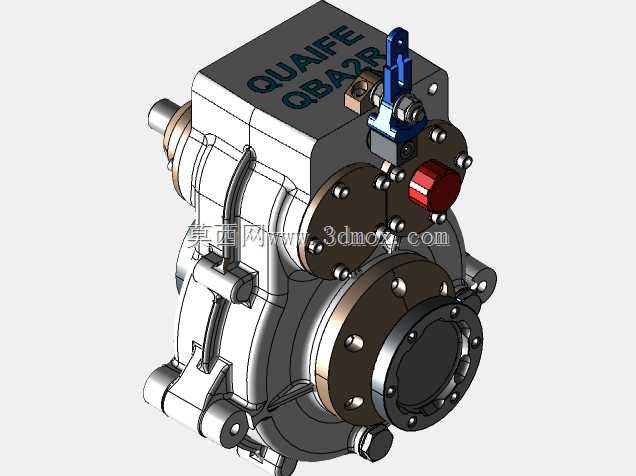

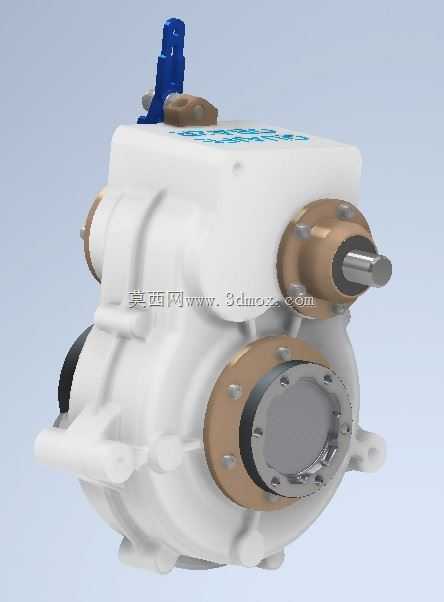

这款链条驱动桥装置主要面向小型特种作业车辆、轻量化越野改装车型以及低速重载场地转运设备的动力传输场景，在非铺装路面作业、场地内定点转运、小型赛事改装车辆的动力布局中，这类驱动桥能够凭借紧凑的结构占用，替代传统长传动轴布局的驱动方案，大幅缩减底盘动力舱的布置空间，给整车的配重优化、其他功能部件的安装留出足够余量。从实际功能来看，该装置集成了动力输入换向、差速传动、扭矩分配、输出端连接的核心功能，动力从顶部蓝色拨叉对应的输入轴接入后，通过内部的齿轮组与链条传动结构完成扭矩换向，将纵向输入的动力转换为横向输出，直接传递给两侧的驱动轮连接法兰，省去了额外加装换向分动结构的步骤，适配横置动力单元与驱动桥直连的布局需求。设计层面上，壳体采用一体化铸造成型的承载结构，外部的铜色端盖分别对应内部传动副的检修窗口，日常维护时无需拆解整个桥壳，仅需拆卸对应端盖即可完成齿轮间隙调整、链条张紧度检查、润滑脂更换等操作，大幅降低后期运维的拆解工作量。顶部的蓝色操纵机构对应差速锁的拨叉结构，当单侧车轮出现打滑空转时，可通过操纵机构锁止差速齿轮，将全部扭矩传递至有附着力的一侧车轮，提升复杂路面下的通行能力；侧面的红色堵头为润滑油加注口，灰色大直径法兰为动力输出连接端，法兰端面预留的螺栓孔位按照通用轮边连接尺寸设计，可直接适配多数小型车辆的轮辋连接规格，无需额外制作转接法兰。安装边界方面，该驱动桥的主体壳体采用近似方形的轮廓设计，三个方向的安装固定脚位均集成在壳体本体上，安装时可直接通过壳体上的凸台与车架悬架支座连接，不需要额外设计焊接支架；输出法兰的端面到桥壳中心的距离经过精准核算，匹配多数小型非道路车辆的轮距设计范围，输入轴的安装角度预留了±5度的调整余量，可适配不同倾角的动力单元安装布局，避免动力输入轴出现偏磨导致的传动异响、油封漏油等问题。内部的链条传动结构相比传统全齿轮传动的驱动桥，具备一定的缓冲吸震能力，能够抵消动力单元输出的瞬时扭矩冲击，减少传动系统的冲击载荷，延长齿轮与轴承部件的使用寿命，同时链条传动的传动效率在低速重载场景下表现稳定，不会因为长时间大扭矩输出出现传动效率大幅衰减的问题。壳体外部的散热筋结构与铸铝端盖配合，能够将传动过程中产生的热量快速散发到外部环境中，长时间连续作业时壳体内的润滑油温度可控制在合理区间，避免高温导致的润滑油性能下降、密封件老化加速等问题。
