三连环式指尖把玩旋转结构件

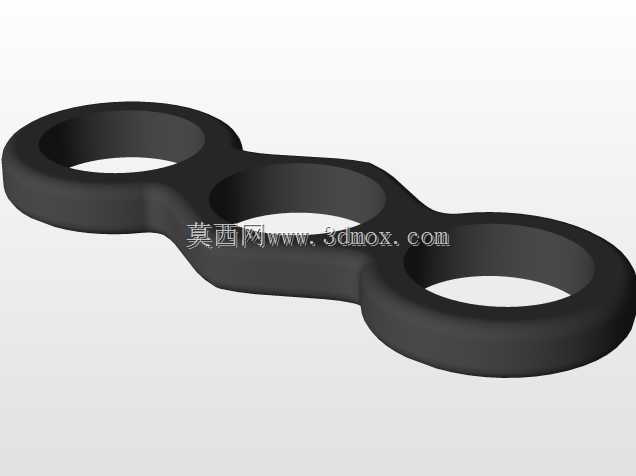

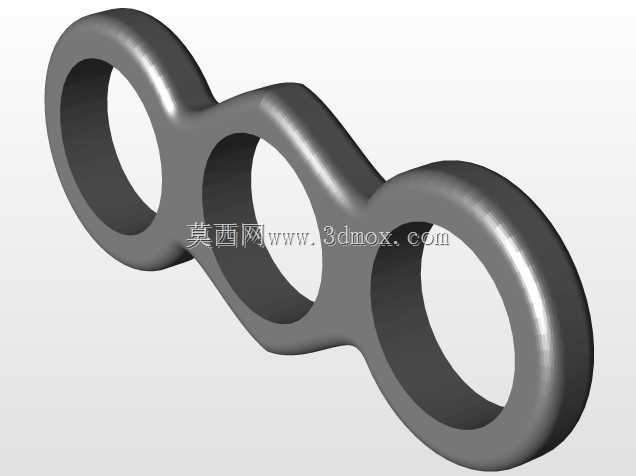

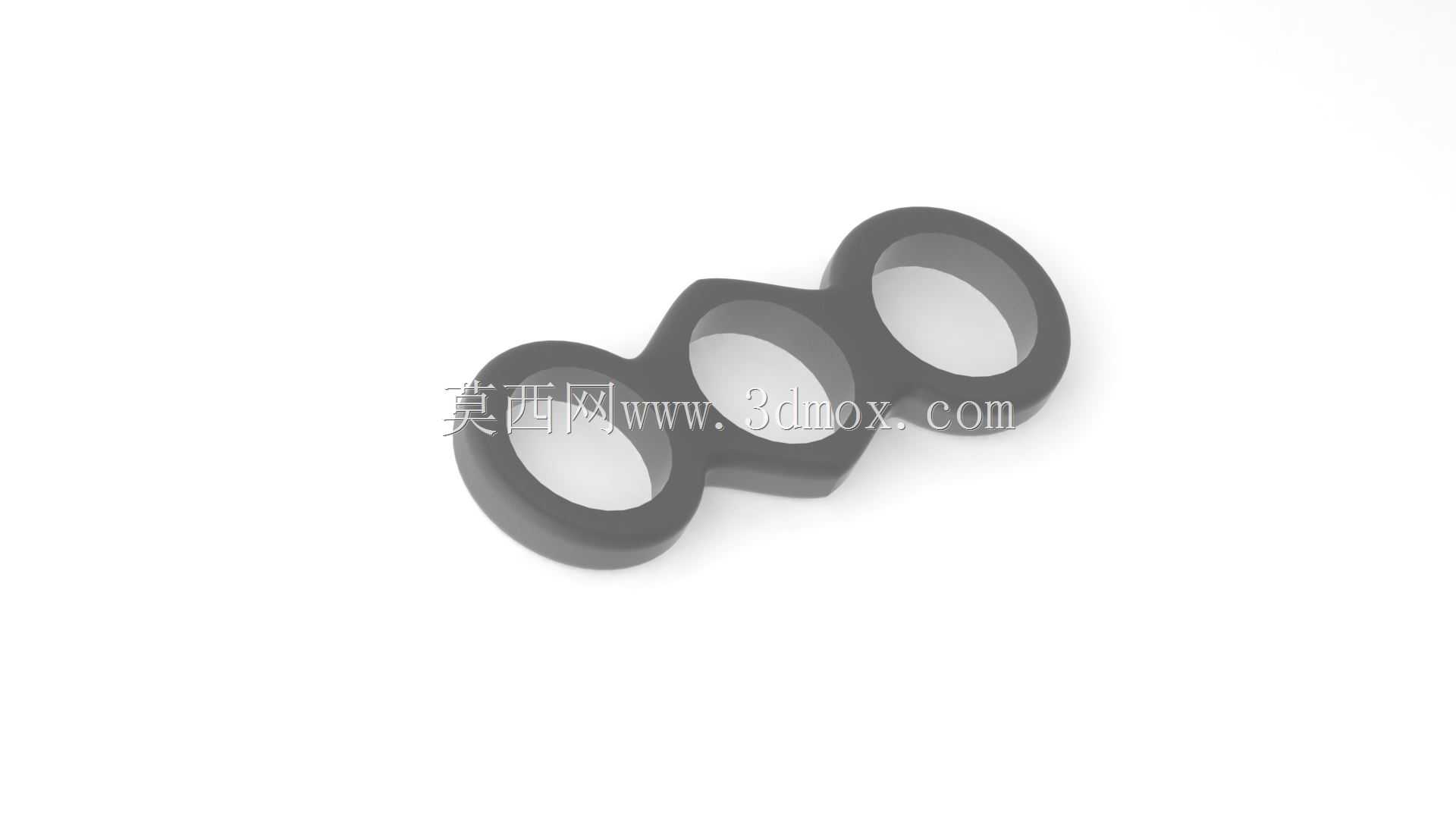

　　该连环式把玩结构件采用三个等径圆环依次串联的一体化构型，环体之间通过窄连接桥平滑过渡，整体无尖锐棱角，所有外露棱边均做了圆角处理，握持时贴合指腹曲线，不会产生硌手的触感。从实际使用场景来看，这类结构件常被放置在办公桌面、工位操作台旁，作为手部间歇活动的小器具，在长时间伏案绘图、调试设备的间隙，通过单指拨动环体让其绕内嵌轴承转动，能够缓解手部僵硬感，也可作为机械结构展示的小型教具，直观呈现串联回转件的运动逻辑。

　　设计阶段优先考虑了手持操作的人机边界，三个圆环的内孔尺寸统一适配22毫米滚珠轴承的安装位，轴承压入内孔后可通过环体侧壁的微小过盈量实现轴向固定，无需额外加装卡簧或端盖，减少了零散零件的数量。环体的壁厚经过反复校核，过薄会导致压装轴承时出现环体胀裂，过厚则会让整体重量偏大，长时间握持容易产生疲累感，最终选定的壁厚区间既保证了结构刚性，又将整体重量控制在单手握持无负担的范围内。相邻两个圆环的连接桥位置做了局部加厚处理，因为此处是拨动环体时应力最集中的区域，加厚后可避免长期反复转动带来的连接桥断裂问题，同时连接桥的曲面弧度与环体外圆保持连续，不会在转动过程中卡滞相邻环体的运动轨迹。

　　从安装边界来看，三个圆环的中心距经过精准计算，保证任意一个环绕自身轴承转动时，外圆都不会与相邻环体发生干涉，同时相邻环体之间保留了微小的间隙，既不会因为间隙过大出现晃动松垮的问题，也不会因为间隙过小导致转动时摩擦阻力增大。整个构件的外轮廓最大宽度适配成年人手掌的握持跨度，无需展开手掌即可单手握持，任意一个环体都可以通过拇指快速拨动，转动过程中整体重心始终落在握持区域内，不会出现偏载甩动的情况。

　　在结构细节处理上，环体的内孔与轴承外圈的配合公差选用了过渡配合区间，压装时无需借助大型工具，借助小型台钳或手工压入即可完成装配，压装后轴承外圈与环体无相对转动，转动时仅轴承内部的滚珠发生滚动，保证了转动的顺滑度。环体的表面采用哑光质感处理，不会在办公灯光下产生刺眼的反光，同时表面的细微纹理可以增加手指与环体之间的摩擦力，拨动时不易打滑。三个圆环的构型完全一致，加工时无需切换不同的刀具路径，无论是采用3D打印制作还是机加工成型，都能有效降低加工难度，减少生产过程中的废料产生。

　　这类构件虽然体积小巧，但在设计过程中同样需要遵循机械结构的基本设计准则，回转件的同轴度、配合面的公差、应力集中区域的补强都是不可忽略的细节。三个串联环体的布局让整个构件具备了多轴转动的基础，每个环体都可以独立绕自身轴线回转，使用者可以通过不同的拨动方式实现单环转动、双环联动等多种运动状态，相较于单环的指尖把玩件，操作趣味性更强。同时一体化的基体结构避免了多零件拼接带来的装配误差，整体结构强度更高，长期使用后也不会出现拼接处松动的问题。在实际选型应用中，这类结构也可拓展为小型传动机构的演示组件，通过更换不同内径的环体适配不同规格的标准轴承，用于展示多轴串联回转的运动原理，也可作为小型机械装置中的联动连接件，利用环体的回转特性实现特定的动作传递。
