LG Nexus 5X智能手机整机外观结构建模

　　这款整机数模围绕LG Nexus 5X的实体外观逆向还原，建模时优先保证手持握持区域的轮廓连续性，后盖的微弧曲面从摄像头区域向四周边框顺滑过渡，边缘收窄处的圆角半径控制在单手握持时不会产生硌手感的范围，整机长宽厚比例严格参照真机实测边界，所有外露开孔的位置公差控制在0.1mm以内，避免后续做配套保护壳、贴膜等周边结构设计时出现对位偏差。

　　从实际使用场景来看，这类手机整机数模常被用于消费电子周边配件的开发验证：比如做桌面支架时，可以直接导入模型匹配支撑托的避让槽，确认支架托边不会压住侧键、不会遮挡底部充电接口；做车载磁吸支架时，能在后盖对应区域模拟磁吸片的安装位置，避开NFC线圈和后置指纹识别模组的排布区域；做防水保护套时，可以依据机身外轮廓的分型线设计密封圈的压缩量，同时精准预留摄像头、闪光灯、麦克风的开孔位置，不用再反复测绘真机。

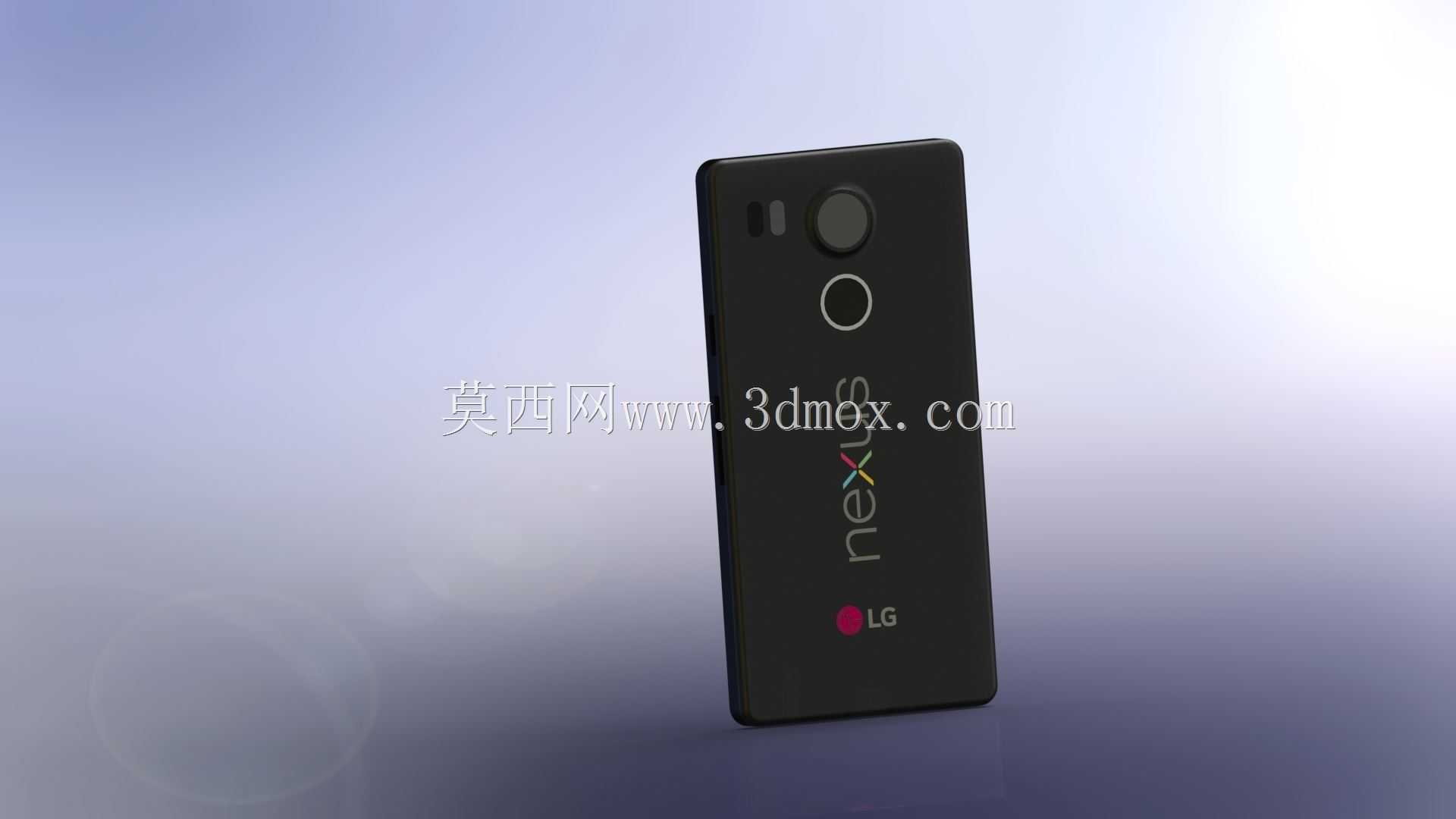

　　机身背部的结构特征是建模的重点：后置主摄像头的凸起台阶做了分层处理，最外层的保护玻璃圈、内层的镜头基座、侧边的激光对焦传感器和色温闪光灯各自保持独立的装配间隙，指纹识别模组的圆形凹陷深度和周边过渡圆角完全贴合手指按压的接触弧度，竖向排布的Nexus标识和底部LG标识的浮雕高度控制在0.15mm，既还原真机的印刷质感，又不会因为特征过高影响后盖曲面的光顺性。机身中框的侧边按键做了分段式结构，音量键和电源键的凸起高度、按压行程预留空间都在数模里做了区分，按键边缘的倒角和中框的弧度保持统一，不会出现突兀的棱边。

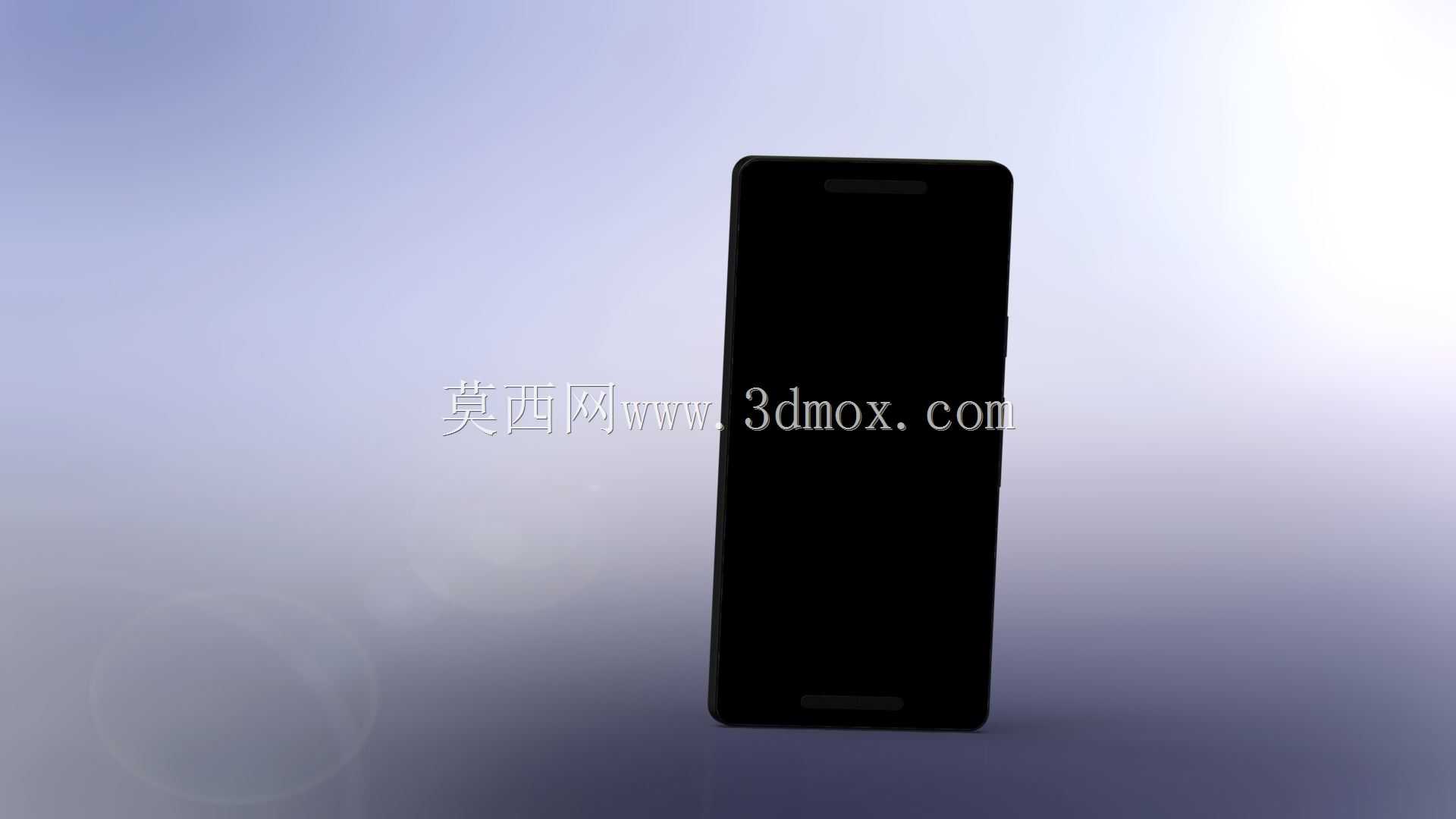

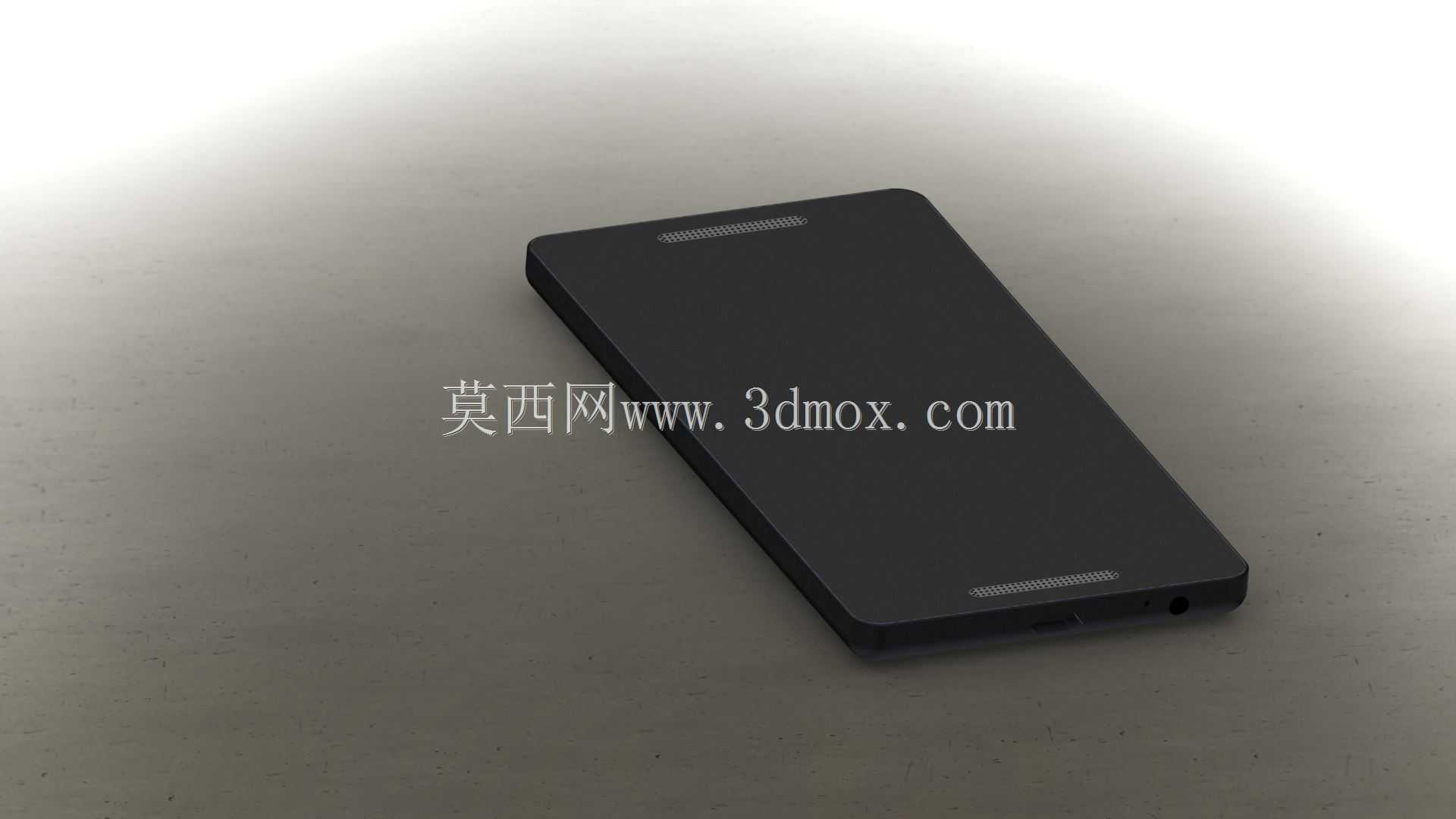

　　底部接口区域的建模兼顾了结构合理性：Type-C接口的内凹深度、周边麦克风开孔的孔径和位置都按照通用配件的兼容标准设定，扬声器出音孔的阵列排布间距均匀，孔边的倒角做了弱化处理，避免锐边。顶部的3.5mm耳机孔和降噪麦克风开孔也保留了完整的结构边界，做防尘塞类配件时可以直接匹配塞体的插入深度。正面屏幕区域的黑边宽度、听筒开槽的长宽、前置摄像头的位置都和真机保持一致，屏幕边缘的2.5D玻璃弧度从中框位置向上平滑抬起，和正面面板的衔接处没有断差。

　　建模过程中所有曲面都做了连续性检查，后盖和中框的拼接处G2连续，没有出现曲面褶皱或者曲率突变的问题，整机拆分了后盖、中框、屏幕、摄像头模组、按键、接口装饰件等独立子零件，不是单一的实体特征，后续如果要做内部结构的拓展设计，比如自定义电池仓、加装外接传感模块，可以直接在现有外观面的基础上向内偏移壁厚，预留内部元器件的安装空间。对于做手持设备人机工程验证的场景，还可以直接把模型导入人机工程仿真软件，模拟不同手型的握持姿态，评估侧键的触达率、后盖弧度的贴合度，不用再制作早期的油泥模型，大幅缩短消费电子类产品的外观验证周期。
