绿色8mm垂直安装LED信号指示灯

　　这类小型LED信号指示灯常见于控制柜面板、测试台、电源模块、工业设备操作面以及需要状态反馈的机电系统中。它的核心作用不是照明，而是以稳定、醒目的绿色光信号向操作者或维护人员传递设备状态，例如电源接通、回路就绪、工序完成、安全条件满足或某一通道处于正常运行区间。相比传统白炽灯信号件，LED方案在低功耗、长寿命和抗振动方面更有优势，因此在紧凑设备和长期通电场景中被大量采用。

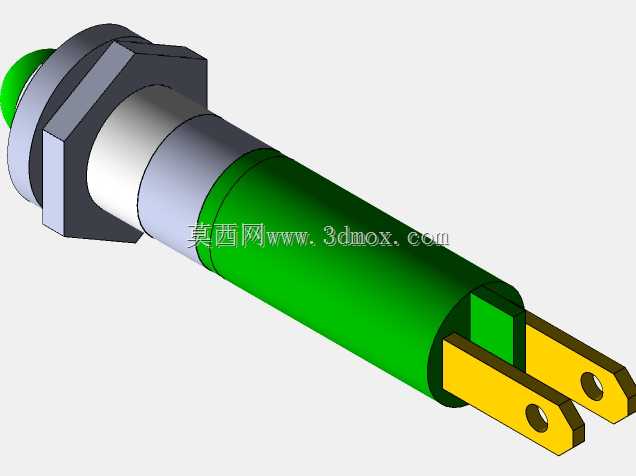

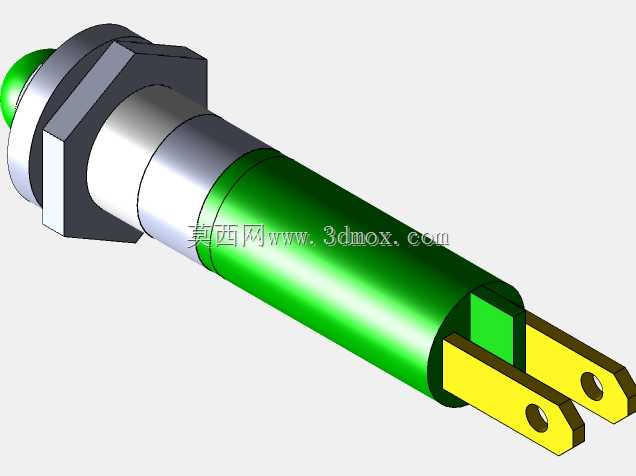

　　从结构上看，该模型呈现的是典型的8mm圆柱式指示灯形态。前端为绿色透光头部，光线经头部扩散后形成较柔和的可视面，既能够在常规车间照明下被识别，也避免局部亮点过于刺眼。头部后方设置六角安装部位，用于与面板开孔配合，并通过螺母从背面锁紧。这种安装方式占用面板正面空间小，装配时只需在面板上开出对应圆孔，将灯体从正面插入，再在背部旋紧固定件即可完成机械固定。

　　灯体中段为金属质感圆柱外壳，承担定位、防护和散热作用。外壳直径与安装孔尺寸需要保持合理配合，过松会导致指示灯在振动环境中转动或窜动，过紧则会增加装配难度并可能损伤面板涂层。模型中背部伸出两片平行插片端子，端子上带有接线孔位，适合快速插接或螺钉压接。两片端子的间距、宽度和厚度直接决定可匹配的接插件规格，因此在整机布线设计时应提前确认端子承载电流、绝缘距离以及线束走向。

　　垂直安装是该件的重要边界条件。所谓垂直，是指灯体轴线相对安装面板基本呈90度插入，指示灯正面朝向操作者视线方向。进行面板布局时，不能只考虑灯体本身长度，还要预留背部接线空间，包括插片端子长度、接插件插拔余量以及线束弯曲半径。若面板后方靠近线槽、继电器、PLC模块或金属支架，应检查是否存在干涉；在多灯并排布置时，还需兼顾标识标签位置、操作按钮间距以及维护时手指插拔端子的空间。

　　该模型对结构设计人员的价值在于能够直接参与数字样机校核。将其放入控制柜或设备面板总成后，可以检查头部露出高度是否与周边按钮、旋钮、仪表协调，背部是否与线槽或支架碰撞，端子方向是否便于接线。对于需要做开孔图的工程师，六角部位、圆柱外径、前端头部直径以及背部端子位置都可作为尺寸参考；对于工艺人员，则可据此评估面板开孔、螺母锁紧和线束装配的顺序。

　　绿色在工业状态指示中通常代表正常、就绪、运行或允许，因此该灯适合接入电源指示、自动模式反馈、气压正常、电机运行、安全门闭合等信号回路。实际选型时除了孔径和颜色，还要关注额定电压、极性方式、发光亮度、防护等级、工作温度以及端子形式。三维模型虽然不直接替代电气参数验证，但能够在机械集成阶段提前发现安装方向、空间占用和维护性问题，减少后期样机返工。

　　建模思路上，灯体采用回转体为主，前端透光帽、中段壳体和后端绝缘部分通过同轴圆柱与台阶组合表达；六角安装面通过棱柱特征实现，用于体现扳手夹持和面板定位；背部插片端子则以薄板拉伸和孔位切除表现真实接线结构。整体造型简洁，但各段直径、长度和台阶关系直接对应实物装配逻辑，适合用于面板开孔校核、设备外观展示、装配指导以及电气元件库建设。
