叉车配套伸缩式吊装臂结构设计

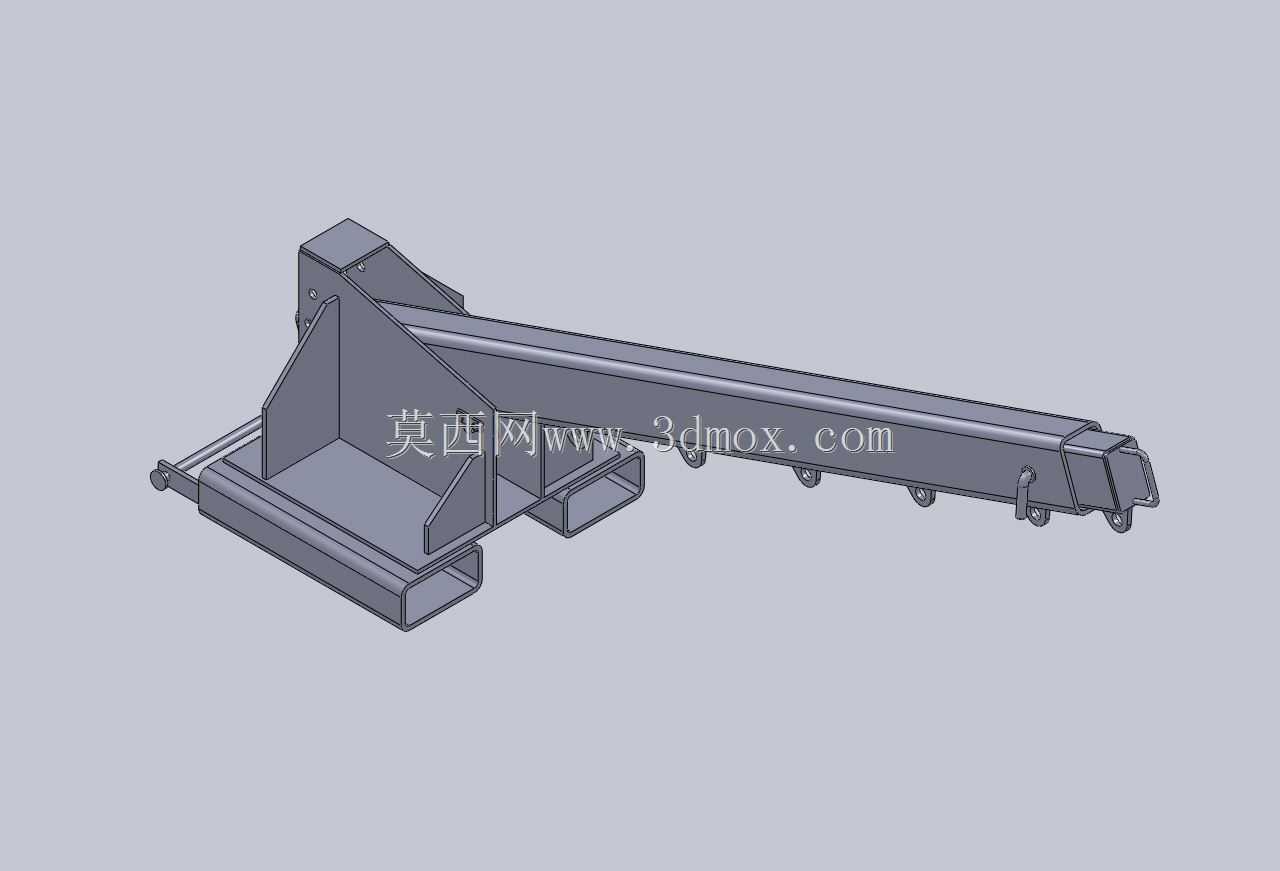

　　这款伸缩式吊装臂是叉车的配套属具，核心作用是拓展叉车的作业边界，让原本以叉取托盘货物为主的叉车，能够完成长距离吊装、高位装卸、异形件转运等任务，在厂区设备检修、钢结构件转运、模具吊装、仓储窄道作业场景中十分常用。从结构布局来看，该属具直接依托叉车货叉架完成安装，底座预留了标准货叉插入的箱型插槽，作业时只需将叉车货叉完全插入插槽，再通过链条或锁销将属具上部与叉车滑架绑定，即可完成安装，无需对叉车本身进行改装，适配多数额定载荷在2-5吨区间的平衡重式叉车。臂体采用多级嵌套的箱型截面结构，基础臂与伸缩臂之间通过滑块导向，既保证了伸缩过程的顺畅，也能承受吊装作业时的弯矩与剪切力，臂体底部布置的多个滚轮，一方面用于伸缩行程的承重支撑，

　　另一方面可减少臂体伸缩时的摩擦阻力，部分滚轮还兼具侧向限位作用，避免伸缩臂在带载伸缩时出现偏摆。臂体末端设计有标准吊点，可直接挂载吊钩、吊装带或卸扣，不同的臂长对应不同的额定载荷，作业人员可根据吊装货物的重量与作业半径，调整臂体的伸出长度，在小作业半径下可实现更大载荷的吊装，伸出全臂时则可覆盖更远的作业距离，比如将设备吊入基坑深处、越过设备障碍完成后方货物的吊装。设计阶段首先要匹配叉车的载荷特性，叉车的额定载荷会随载荷中心距的增大而衰减，因此吊装臂的重心位置、不同伸出长度下的载荷曲线必须与叉车的承载能力匹配，避免出现叉车翘头、后轮附着力不足的问题。底座的插槽间距、截面尺寸要符合行业内通用货叉的规格，

　　保证不同品牌叉车的货叉都能顺利插入，底座的加强筋布置要经过受力校核，尤其是货叉插槽周边的焊缝位置，是应力集中的高发区域，通过斜向加强筋将载荷分散到底座整个底板，可避免局部应力过大导致结构开裂。臂体的截面尺寸采用逐级递减的设计，外层基础臂承担主要的弯矩，内层伸缩臂在保证强度的前提下适当减小截面，既控制了属具自身的重量，减少叉车的载荷损耗，也避免了臂体自重过大导致叉车前端过载。臂体的上下盖板与侧板采用折弯成型后焊接的工艺，内部在受力关键位置增设横隔板，防止箱型臂在重载下出现截面失稳、侧板鼓胀的问题。从安装边界来看，属具安装后整体宽度不超过叉车的总宽度，保证叉车在常规厂区通道内通行不受影响，缩回状态下的臂长控制在叉车前端轮廓附近，

　　不会影响叉车正常的叉取作业，只有在需要吊装时才将臂体伸出。臂体的俯仰角度可根据叉车属具的通用连接结构进行调整，配合叉车本身的门架前倾与后倾功能，可实现吊点高度与作业距离的微调，门架起升时还能进一步提升吊装高度，满足不同高度的装卸需求。在实际作业中，这类属具替代了专用小型起重机的部分功能，无需额外采购起重设备，一台叉车即可完成叉取与吊装两类作业，尤其适合没有配置专用行车的室外堆场、多工位轮流作业的生产车间。结构上没有复杂的液压或电气元件，依靠手动锁销即可固定伸缩臂的不同档位，维护成本极低，受力部件全部采用常见的钢板与标准型材，损坏后更换十分便捷。设计时还需考虑属具的存放便利性，底座底部为平面结构，闲置时可直接平稳放置在地面，无需专用支架，臂体缩回后整体占用空间小，不会过多占用仓储区域。
