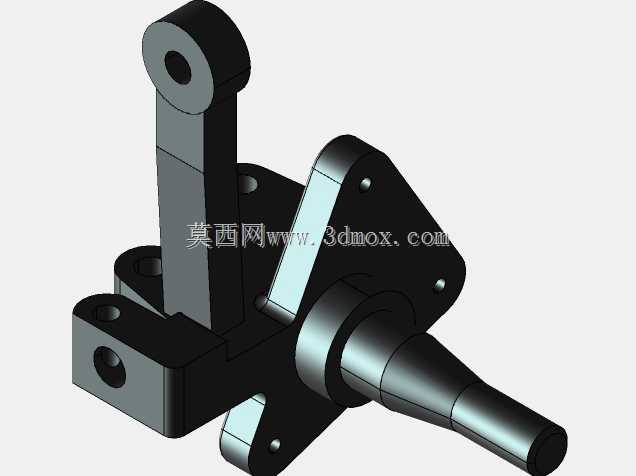

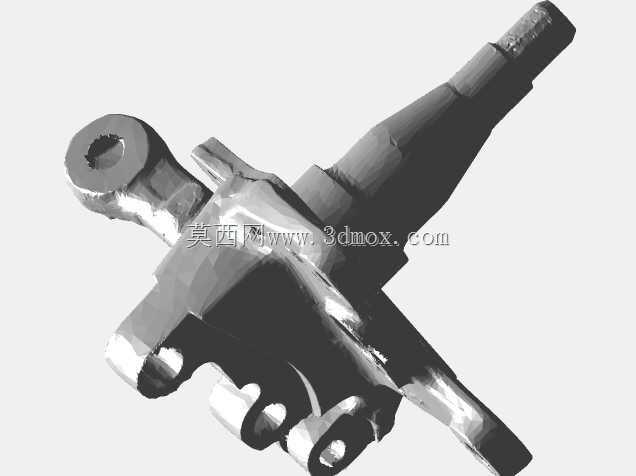

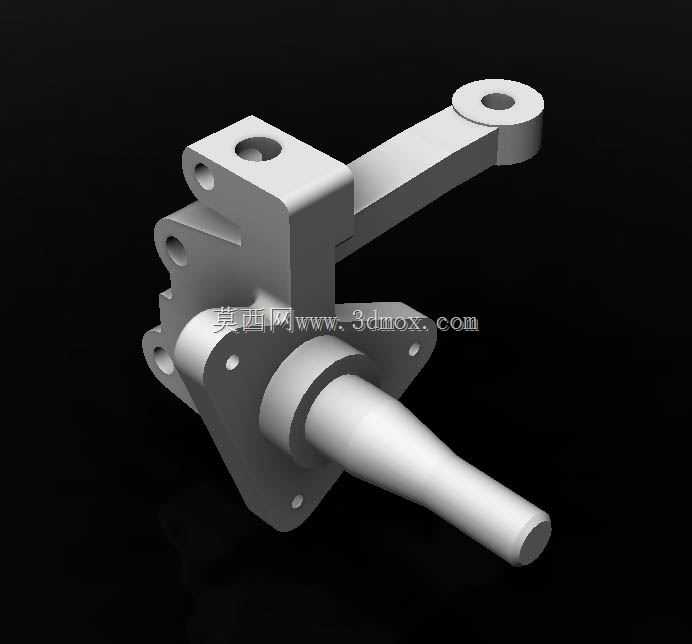

保时捷944初代转向节前心轴结构

　　该零件属于经典前置后驱跑车前悬挂系统的核心承载构件，集成转向节与轮毂心轴功能，主要承担前轮定位、转向力矩传递以及行驶过程中垂向、纵向与侧向载荷的复合承载作用。在整车布局中，该部件位于前轮舱内侧，上端通过摆臂连接支座与减震器总成对接，侧方伸出的摇臂端用于连接转向拉杆，轴颈部分则与轮毂轴承内圈过盈配合，为制动盘、轮辋总成提供旋转支撑基准。从实际装车工况来看，车辆直线行驶时，轴颈主要承受车身垂向载荷与路面冲击；转向过程中，侧方摇臂接收转向机输出的横向推力，带动整个构件绕主销轴线回转，从而实现前轮偏转；紧急制动时，制动卡钳的反作用力矩会通过安装座传递至构件本体，因此其结构刚度直接决定制动时的方向稳定性。设计阶段首先需要锁定主销定位参数，

　　包括主销内倾、后倾角度以及轮距安装边界，这些参数直接影响车辆回正性能与转向手感。轴颈部分采用阶梯变径结构，根部设置大直径过渡圆角，用于降低应力集中系数，避免长期交变载荷下出现疲劳断裂；轴承配合轴段需严格控制圆柱度与表面粗糙度，保证轴承内圈压装后同轴度符合要求。构件本体的多个凸台安装孔分别对应上下控制臂、制动卡钳、转向拉杆以及ABS传感器支架，各孔位的位置度公差需控制在合理范围内，避免装配后出现运动干涉。侧方伸出的转向摇臂采用变截面加强结构，在保证轻量化的同时提升抗弯扭刚度，摇臂端部的球头安装孔需与主销轴线保持固定空间角度，确保转向过程中拉杆运动轨迹符合阿克曼几何特性。从安装边界来看，该构件需预留制动盘散热间隙，

　　同时在极限转向角度下不能与轮罩内衬、减震器筒身发生磕碰；轴颈伸出长度需匹配轮毂轴承、隔套以及锁紧螺母的装配尺寸，端面设置中心孔可用于加工时的定位基准，也可作为轮毂拆装时的顶丝孔位。建模过程中需优先还原各装配基准面的空间位置关系，而非单纯复刻外观曲面：主销孔的同轴度、轴颈与安装端面的垂直度、各连接孔的孔距公差都需要在三维模型中通过参数化约束进行定义，方便后续工程图直接导出形位公差要求。对于承载较大的拐角区域，模型中保留了铸造拔模斜度与加强筋结构，这些细节既符合实际铸件的工艺要求，也能在有限元分析时准确模拟应力分布。该类零件的逆向设计通常以实车扫描点云为基础，先拟合轴颈、主销孔等核心装配特征，再逐步完善外部轮廓，过程中需反复核对轮距、

　　主销偏距等底盘参数，避免因扫描误差导致定位参数偏移。在维修替换场景中，该三维模型可用于定制加工或改装件开发，通过调整轴颈材质或热处理工艺提升承载能力，也可通过优化摇臂孔位改变转向比，适配赛道驾驶需求。整个构件的结构设计完全围绕底盘动力学性能展开，每一处凸台、减重孔与加强筋的位置都对应实际受力路径，没有多余的装饰性结构，充分体现了老款跑车底盘零件兼顾强度、轻量化与装配工艺的设计思路。
