集成框架支架阀门的水空气撬装管路

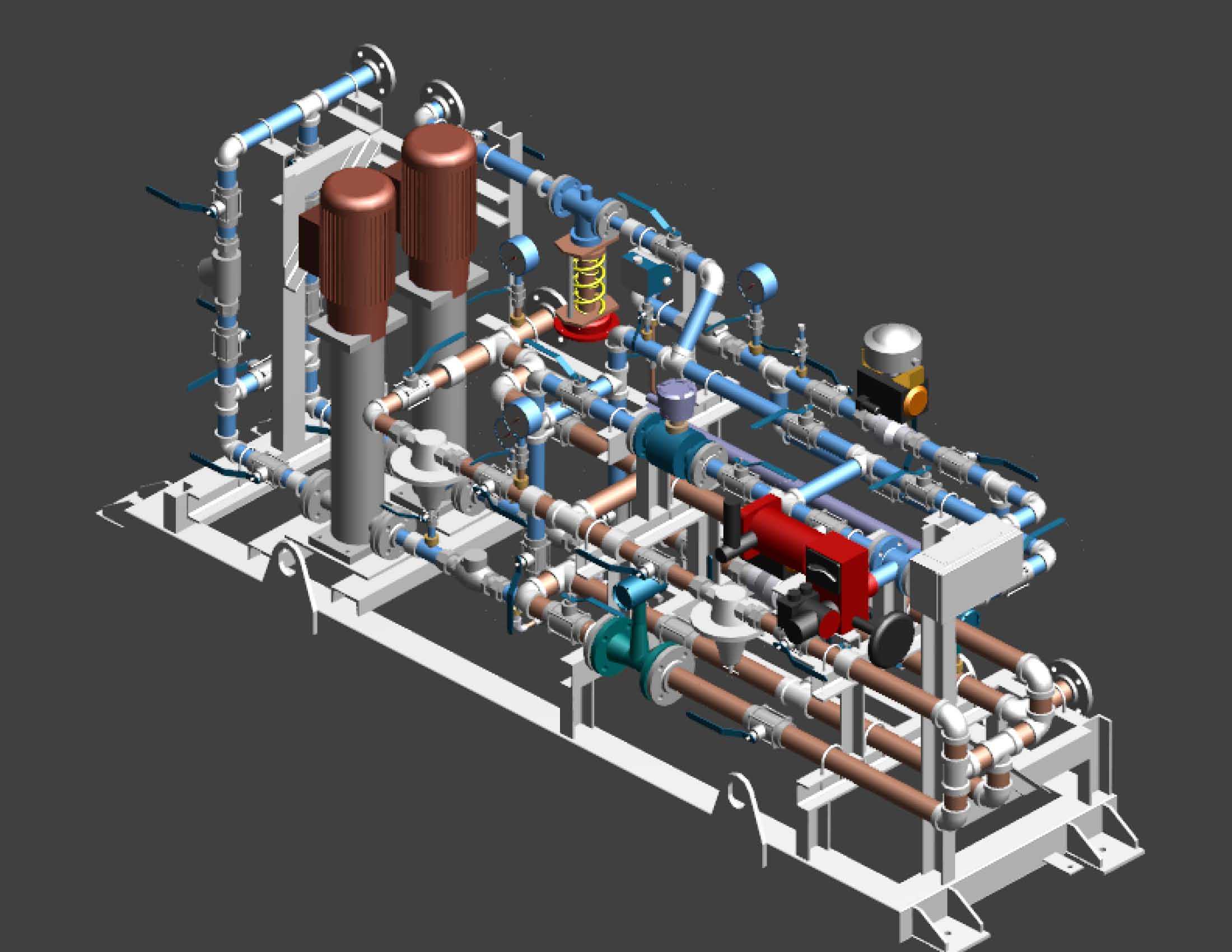

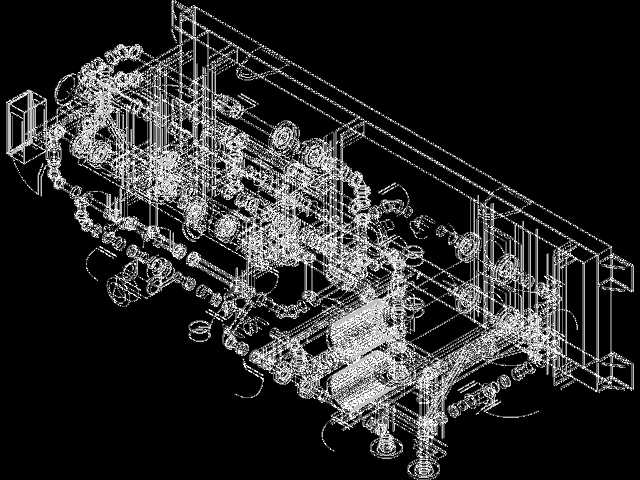

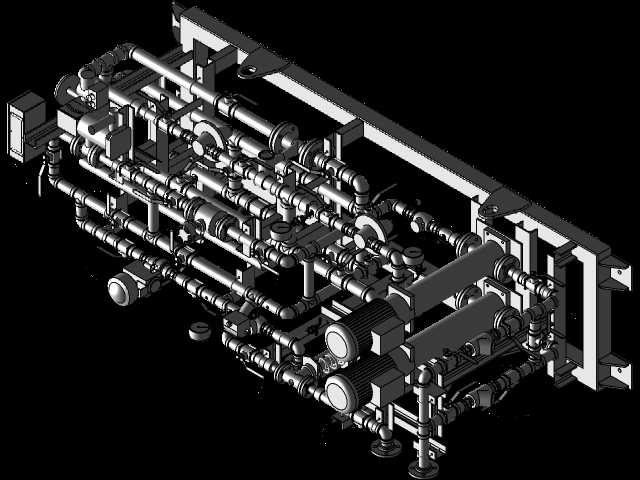

这套集成化撬装管路系统，主要面向工业厂区水气介质集中输送、中小型工艺单元配套流体供给、移动式作业站点临时管线布设等场景，能够替代现场零散裁切拼接的传统管路施工模式，大幅缩短现场安装的作业周期，降低现场焊接、管路排布的施工误差风险。在实际生产作业中，这套管路承担着洁净水、压缩空气两类常用工业介质的分流、输送、通断控制功能，可直接对接上游介质供给主管网，向下游不同工位的生产设备、作业终端分配对应压力的介质，适配机械加工车间工位供风、中小型水处理单元管路连接、户外临时作业点水气配送等多种实际工况。整套管路采用撬装集成式设计思路，将所有管路、支撑框架、固定支架、控制阀门整合为独立的模块化单元，设计阶段提前完成了管路走向的排布优化，将不同介质的管路做了分层布设，既避免了水气管路交叉干扰，也预留了足够的安装操作空间，方便后期对阀门、管段进行检修更换；支撑框架采用标准化型材拼接结构，所有支架的固定点位都经过受力校核，能够承受管路充压后的重量载荷与轻微振动，避免长期运行出现管路移位、接口渗漏的问题。外形与安装边界方面，整套撬装单元为规整的矩形结构，外部框架的边角做了圆弧过渡处理，避免安装搬运过程中出现磕碰损伤，底部预留了标准的叉车转运孔位与地脚固定点位，可直接通过叉车完成整单元的转运移位，就位后仅需对接进出主接口即可完成投用，不需要在现场额外做大量的管路裁切、支架焊接作业；管路接口全部采用标准化通用连接尺寸，能够和市面主流规格的供水管、压缩空气管实现快速对接，阀门的操作手柄全部朝向外侧操作面，操作人员站在单元侧面即可完成所有管路的通断操作、开度调节，不需要探身到管路缝隙内部操作，有效提升了日常操作的便捷性与安全性。设计过程中充分考虑了不同工况的适配性，管路的转弯位置全部采用大曲率半径的弯头结构，降低介质输送过程中的阻力损耗，支架与管路之间加装了缓冲衬垫，减少介质流动产生的振动传递到支撑框架，降低运行过程中的噪音，同时所有管路的固定点位都预留了轻微的位移余量，能够适配介质温度变化带来的管路热胀冷缩，避免长期运行出现接口拉裂、管路变形的问题。
