QA1可调式汽车悬架减震器结构设计

　　这套可调减震器模型主要围绕乘用车辆与改装车辆的悬架系统展开，其核心作用是在车轮经过起伏、坑洼或接缝路面时，吸收弹簧往复运动产生的多余振动，把车身姿态的波动控制在可接受范围内，避免乘员感受到持续的上下抛跳，同时让轮胎尽可能保持与地面接触，提升转向响应、制动稳定性以及高速行驶时的贴地感。在实际装车场景中，这类部件既会出现在原厂底盘调校环节，也常见于售后改装、赛车调校和特种车辆维护中，工程师需要根据整车整备质量、前后轴荷分配、悬架行程以及使用路况，对弹簧预压和阻尼特性进行匹配。

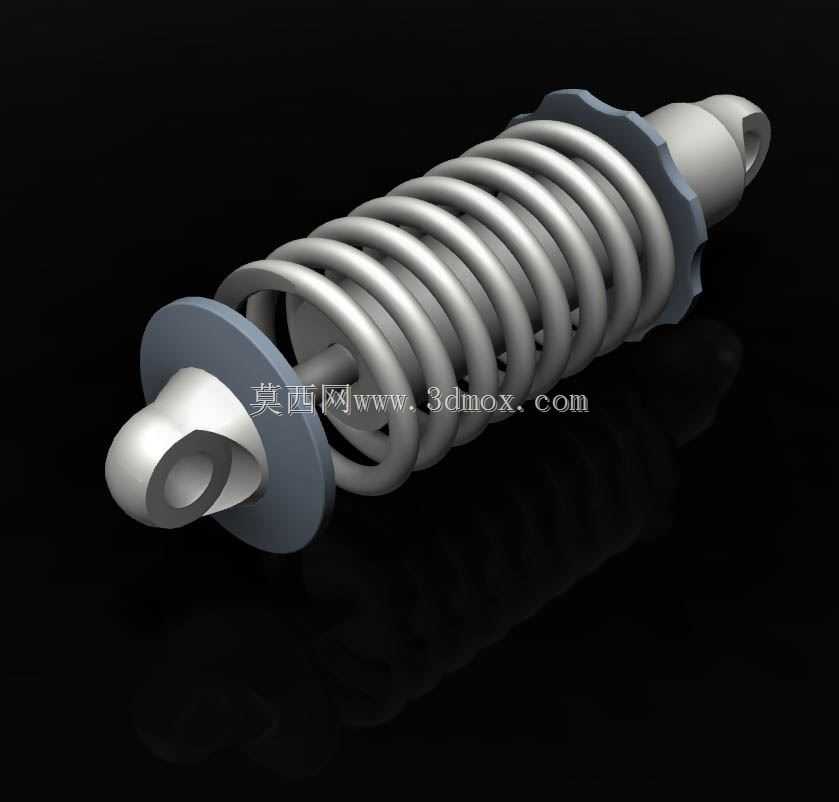

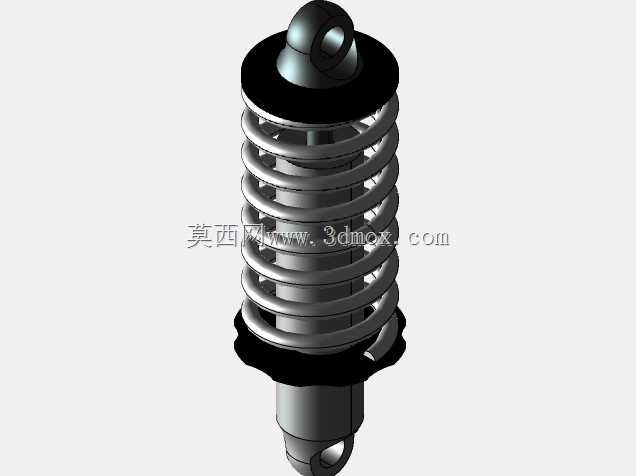

　　从结构上看，模型还原了螺旋弹簧与阻尼筒同轴布置的典型形式。外部螺旋弹簧承担主要承载与回弹任务，中间的阻尼杆筒负责把弹簧储存和释放的机械能逐步耗散掉，两端的吊耳或连接座则决定了它在整车上的安装姿态。上端连接部位通常对接车身塔座或悬架上控制臂，下端对接转向节、下摆臂或后桥支架，安装点的孔径、端面距离和夹角直接影响装车后的运动干涉情况。建模时把这些连接边界单独保留出来，有利于在总装阶段检查轮罩、半轴、制动管路和稳定杆连杆之间的空间关系。

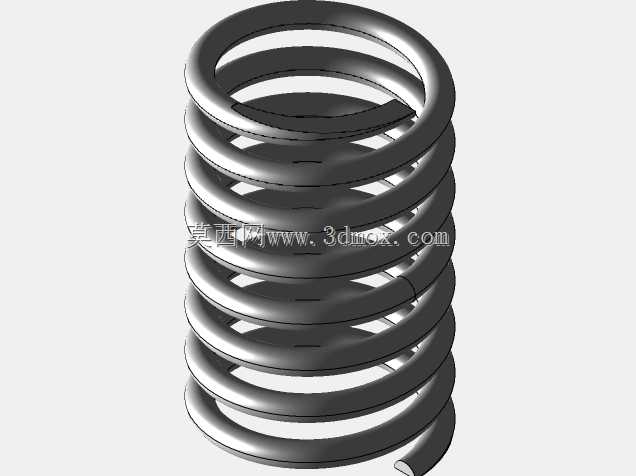

　　设计思路上，这类减震器并不是孤立确定尺寸，而是要服从悬架几何。轮跳过程中，减震器会随摆臂摆动产生角度变化，弹簧座与活塞杆之间的同轴度、防尘套的伸缩范围、缓冲块压缩极限都需要在三维环境中反复校核。若弹簧自由长度或刚度选择不当，车辆在满载时可能过早触底，空载时又会显得过硬；若阻尼筒有效行程不足，在极限压缩或拉伸工况下会出现金属撞击，严重时造成活塞杆弯曲或油封损坏。因此，模型中对弹簧圈数、中径、端部并圈形式以及上下托盘轮廓的表达，能够为后续有限元分析和运动学校核提供直接依据。

　　外形尺寸方面，需要重点关注最小安装长度、最大拉伸长度、工作行程以及弹簧外径。最小长度对应悬架完全压缩时的边界，此时缓冲块应先于金属部件接触；最大拉伸长度决定车轮下坠时减震器是否会成为限位件；弹簧外径则关系到与筒身、防尘罩及周边车身钣金的间隙。对于改装场景，还要考虑调节螺纹或调节垫片的位置，预载调节后整车高度会发生变化，进而改变主销后倾、外倾和前束等定位参数，这些都需要在底盘布置阶段同步评估。

　　在功能特性上，该结构兼顾承载、缓冲和阻尼三项任务。螺旋弹簧负责支撑车身并在受冲击时储存能量，阻尼单元通过内部油液流动抑制弹簧反复振荡，端部橡胶或铰接结构则能过滤部分高频细碎振动。模型把弹簧、托盘、活塞杆、连接环等零件按装配关系分层表达，便于设计者检查弹簧在全行程中是否与托盘边缘摩擦，确认连接环转动角度是否满足悬架跳动需求，也方便在出工程图时标注关键配合尺寸。

　　实际选型时，工程师通常不会只看外观，而会把减震器放入整车动力学环境中判断。前桥更强调转向反馈和制动点头控制，后桥则更关注驱动时的抓地与舒适性平衡；不同车型的安装角度差异很大，同样的阻尼特性在不同杠杆比下会表现出完全不同的路感。三维模型的价值就在于把这些抽象的杠杆比、行程和空间约束转化为可测量的几何关系，使结构设计人员能够在加工样件之前发现干涉、误配和行程不足等问题。对于需要进行底盘改装或悬架教学演示的人员，这种完整装配模型也能直观展示弹簧预压、阻尼筒伸缩和安装点受力之间的联系。
