Arduino气象盾扩展板结构设计

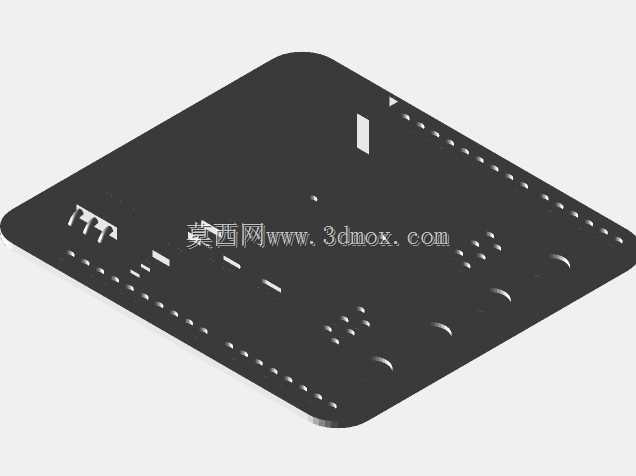

　　用于与下层主控板形成电气连接；这些孔位的间距、排针数量和相对位置直接决定了扩展板能否稳定叠装，若孔位偏差过大，会出现插针歪斜、接触不良或整块板无法落位的问题。板面上还分布着若干长短不一的开槽和独立小孔，它们并非装饰元素，而是为不同元件、接线端子或固定结构预留的空间。长槽可用于容纳较高元件的投影边界，也可作为走线或散热通道；小孔则承担定位、穿线或辅助固定作用。在实际设备中，气象盾常与主控板上下堆叠，因此板上元件高度必须受到严格控制，过高的电容、端子或传感探头会顶到外壳上盖，过低又可能造成插接不到位。设计时需要把最高元件集中在允许区域，并在外壳内部预留对应的凸台避让腔。从安装边界看，这类扩展板通常不单独作为整机外壳承载件，气象盾属于面向环境参数采集的扩展板类部件，主要用于在开源控制平台上快速搭建温湿度、气压、光照或风速等小型监测节点。它的使用场景并不局限于桌面实验，在农业大棚环境采样、楼宇新风调试、仓储环境巡检、户外小型气象站样机验证以及教学实训平台中都能见到类似结构。工程师在选型时，往往先看板卡与主控的叠装关系，再确认接插件位置、外轮廓边界和开孔是否满足外壳内部空间要求，而不是只关注电路原理本身。该结构件的核心价值在于把传感元件、接口区域和安装孔位整合到一块可直接叠装的板面上。板面采用近似方形的轮廓，边角做圆弧过渡，能够减少装配时对操作者和线束的划伤，也便于在狭小壳体内滑入定位。沿板边布置的一排细密孔位构成标准插针连接区，

　　而是通过主控板的铜柱或支架间接固定。板边圆角半径、整体长宽尺寸以及四角安装孔的位置，需要与常用主控板保持一致，才能保证叠层后孔位同轴。若项目需要把气象盾装入防护盒，还要在盒体侧壁为外接传感器引线预留出口，并避免引线与板边焊点发生干涉。户外使用时，冷凝水、粉尘和昆虫可能沿缝隙进入，板面结构应尽量减少容易积灰的深槽，敏感探头则应通过独立开孔暴露在流动空气中，同时在开孔背面设计挡水筋或导流斜面。功能布局上，靠近板边的接口区域适合布置对外接线端子，方便传感器或通信线缆插拔；板面中部可放置主传感芯片和信号调理元件，缩短模拟信号走线；指示灯或测试点宜安排在调试时容易观察的位置。若板上搭载需要气流接触的温湿度传感元件，其周围不能被高大元件包围，

　　否则局部空气滞留会造成读数滞后。光照、气压或雨量相关元件则要根据探测方向确定安装面，有的需要朝上开窗，有的适合侧向通风。设计思路上，先确定叠装方向和排针映射关系，再反推外轮廓和禁布区。标准排针区附近要留出手指插拔空间，不能把高元件紧贴排针布置，否则拆卸时工具无法伸入。板边开槽宽度既要满足元件穿过，也要考虑加工时板材强度，过窄的长槽在分板或装配时容易断裂。对于需要反复插拔的端子，周围应保留足够的操作半径，并避免与外壳立柱发生位置冲突。若设备处于振动环境，板卡四角不能只依赖排针支撑，应增加铜柱固定或在壳体上设置限位筋，防止长期振动后排针开焊。在整机集成阶段，结构工程师还需核对气象盾与外壳之间的安全间隙。板上焊点背面可能存在突出引脚，

　　若直接贴在壳体平面上，可能压伤焊点或造成绝缘距离不足，通常需要在壳体上设置浅槽或增加绝缘片。散热方面，虽然气象盾本身功耗不高，但部分稳压元件或通信模块会形成局部温升，靠近温湿度传感器时会影响测量精度，因此热敏感元件应远离热源布置，并利用板上开孔形成自然对流路径。对于需要校准的样机，板面上可预留测试点和校准接口，这些点位不必面向最终用户，但在生产调试时能显著提高效率。整体来看，该气象盾结构强调的是标准化叠装、接口可扩展和环境适应性之间的平衡。它不是孤立的电路板模型，而是小型环境监测设备中的机械接口层：上接传感探测需求，下连主控安装边界，外受壳体空间和防护条件约束。把这些孔位、开槽、圆角、排针区和元件高度关系处理清楚，才能让一块扩展板在实验台、控制柜和户外防护盒中都具备稳定的装配表现。
