Arduino适配直插式温度传感模块结构

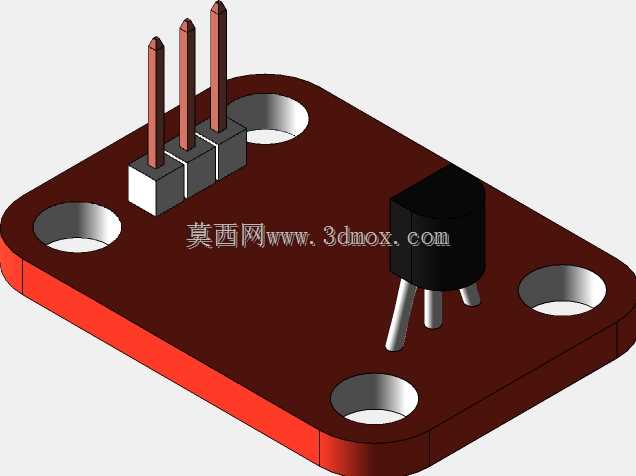

　　这款适配Arduino控制板的温度传感模块，核心采用直插式三引脚温度传感芯片，搭配红棕色阻焊层的矩形PCB载板，载板四角预留贯通式安装孔，可直接通过M3规格螺丝固定在实验台架、设备外壳或原型机的安装工位上。从实际工程应用来看，这类模块常被嵌入小型环境监测装置、3D打印机热端温控回路、小型恒温箱以及教学实验平台中，用来实时采集点位温度并将数据传输至主控板，相比裸露的直插传感芯片，载板集成式设计既简化了接线流程，也避免了引脚弯折、虚接等现场装配问题。

　　从结构设计思路来看，载板上的元件布局充分考虑了原型开发阶段的拆装需求：三引脚排针座布置在载板一侧，引脚间距匹配标准面包板与杜邦线接线规格，无需额外焊接转接头即可完成接线；温度传感芯片布置在载板另一侧，芯片本体突出载板表面，引脚弯折后直接焊接在PCB焊盘上，既保证测温端能够贴近被测热源，也避免芯片本体与载板上的其他线路产生热干扰。载板四角的安装孔采用沉孔与直孔结合的结构形式，安装时螺丝头部可沉入板面以下，不会突出表面干涉其他外接元件，安装孔的中心距经过适配，既可以固定在标准铝型材框架的槽位上，也能适配自制亚克力支架的孔位，适配多种原型搭建场景。

　　外形尺寸方面，载板整体为薄型矩形结构，厚度匹配常规PCB板材规格，板面长宽尺寸控制在极小范围内，不会占用过多安装空间；排针座的高度与标准2.54mm间距排针一致，插接杜邦线后接线端的整体高度可控，能够放入狭窄的设备壳体内部。温度传感芯片的引脚保留了足够的焊接长度，既可以直接贴板焊接，也可以根据测温需求将引脚适当加长，让芯片探头延伸至需要测温的特定点位，适配不同的安装距离要求。

　　在实际使用场景中，这类模块不需要额外设计复杂的信号调理电路，PCB载板上已经预留了必要的走线空间，主控板可直接通过单总线协议读取芯片输出的数字温度信号，省去了模拟信号校准、放大电路的设计工作。对于结构设计人员而言，建模时需要重点关注几个边界细节：一是四角安装孔的位置公差，要保证孔位与常用安装支架的孔位匹配，避免出现装配时螺丝无法对齐的问题；二是排针与传感芯片的高度差，要确保接线后插头不会与芯片本体发生碰撞；三是载板边缘的倒角处理，避免锐边在装配时划伤接线或操作人员。模块的整体结构没有多余的冗余设计，所有结构特征都服务于快速装配、稳定测温的核心需求，既适合电子爱好者做原型验证，也可作为小型温控设备的前置测温单元使用，在搭建多节点温度采集系统时，统一的安装尺寸也能让多个模块的布设更加规整，减少现场布线的杂乱感。
