树莓派摄像头模块防护外壳结构

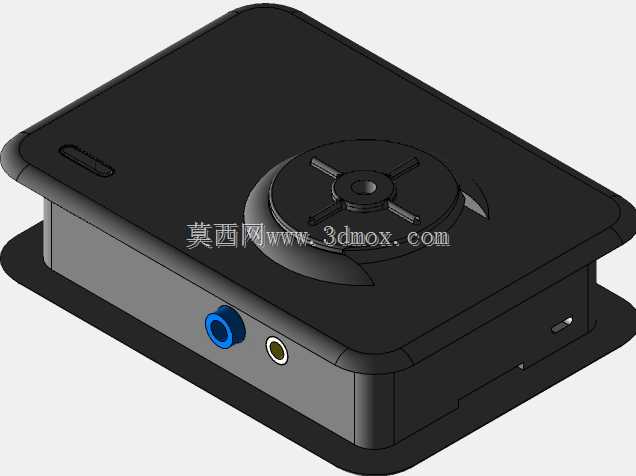

　　这套外壳结构面向树莓派A型与B型平台的摄像头模块集成需求，核心作用是在嵌入式视觉采集场景中为电路板、镜头组件和外接接口提供稳定的物理承载与防护。实际部署时，这类结构常见于实验台架、小型检测工位、桌面监控节点以及教学演示装置中，既要避免裸板在拆装、走线过程中发生短路或磕碰，也要让镜头安装位置保持固定，减少调试后因位移带来的焦距偏差。从结构分层看，壳体采用上下扣合的盒体思路，上盖承担镜头组件的定位功能，下盖则围绕主板边界形成围合空间。上盖表面设置圆形安装位，中心孔对应镜头光轴，周边十字形筋条既用于限制旋转，也能在装配时分散压紧力，避免局部应力集中导致塑料件发白。圆形区域外侧的弧形缺口并非单纯造型，而是为镜头座周边的元器件预留避让空间，

　　使上盖闭合后不会压到较高的电容或接插件。盒体边角做了圆弧过渡，对应注塑成型时的熔体流动与脱模需求，也能降低设备在台面上拖动时的卡滞风险。侧面接口布局直接服务于现场接线，图中可见两种不同规格的圆形接口位，分别对应音视频或电源类外接插头，开孔位置靠近壳体下缘，能够让插头插入后保持较低的出线高度。接口孔周围保留了均匀壁厚，防止长期插拔造成孔口开裂；壳体侧面还预留细小槽位，可用于状态指示灯透光或排线引出。在内部空间规划上，底板与侧壁的交界位置设置加强结构，用于承托PCB边缘，使主板不直接贴死底面，从而给焊盘、引脚和底部贴片元件留出安全间隙。这种悬空支承还有助于空气流通，对于长时间运行的视觉模块而言，可以减少局部热量积聚。

　　上盖与下盖的配合面采用平直止口形式，加工与装配都比较直接，能够控制闭合后的错边量；若后续需要增加密封等级，也可在止口面上追加密封圈槽而不必大幅改动主体轮廓。安装边界方面，整体外形接近扁平方盒，适合在空间紧凑的控制箱内部或支架面板上固定。顶部圆形镜头座形成局部凸起，因此在计算堆叠高度时不能只量盒体主体厚度，还需把镜头安装区域的高度计入最小垂直空间。壳体长宽方向应覆盖树莓派主板的外接接口突出量，侧面开孔与PCB接口的同心度需要在建模阶段通过装配基准统一控制，否则实际装配中容易出现插头歪斜、无法完全插入的问题。底部若增加沉头螺钉孔或硅胶脚垫槽，可进一步提升固定稳定性；当前结构更偏向轻载嵌入式应用，适合非高频拆装的视觉节点。设计思路上，

　　该外壳没有追求复杂曲面，而是把重点放在接口对齐、镜头定位、壁厚均匀和装配可达性上。对于结构工程师而言，这类模型的价值在于提供了可参考的电子模块包覆方式：如何在有限盒高内兼顾镜头座、接口、加强筋和PCB支承，如何让外观圆角与内部筋位不发生干涉，如何让侧面开孔既满足插头插拔又不削弱侧壁刚度。建模时应优先确定主板基准面、镜头中心线和接口中心线，再向外生成壳体壁厚，随后补充顶部安装位、侧面避让和内部支承筋。拔模方向通常沿上下盖开合方向设定，孔柱与筋条都要遵循同一脱模方向，避免后期为了成型而反复修改结构。对于需要做实物验证的项目，还可在样件阶段重点检查镜头与中心孔的同轴度、上下盖闭合后的缝隙均匀性，以及插头插入后是否与壳体边缘发生干涉。整体来看，这是一套面向嵌入式视觉硬件的实用型防护外壳，结构逻辑清晰，功能区域划分明确，适合作为树莓派摄像头模块二次开发、小型图像采集装置搭建以及电子类结构教学的参考样件。
