传感器配套柔性管路集成安装结构

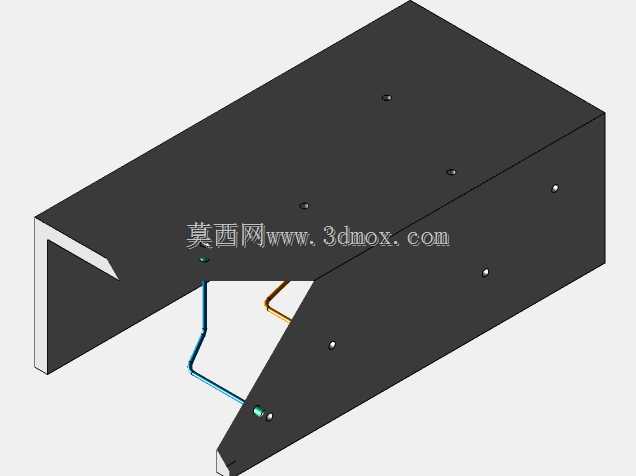

　　该结构主要面向工业现场传感器的布设需求，常见于自动化产线的工位检测、设备内部狭小空间的信号采集点位，以及需要避让运动部件的检测场景。实际产线中，传感器往往不能直接布置在理想检测位置，一方面要避开设备运行时的振动干涉区、物料输送的通行路径，另一方面还要兼顾探头的检测角度、接线端的防护以及后期维护的操作空间，这套集成结构正是为解决这类矛盾而设计。主体承载件采用折弯钣金成型，整体呈L型布局，竖直面与水平面形成稳定的安装基准，板面上预留的多个安装孔可适配不同规格的接近开关、光电传感器或微型压力检测元件，孔位排布兼顾了常用传感器的安装孔距，也允许根据现场检测距离微调固定位置。钣金件的折边处做了避让缺口，既可以避开设备上的凸起筋位与相邻管线，

　　也能在嵌入式安装时减少整体占用空间，让结构能够塞进设备框架的狭窄间隙里。从安装边界来看，钣金基座的水平面可直接贴合设备机架的安装面，通过螺栓完成刚性固定，竖直面则作为传感器与柔性管路的主要承载侧；整体外轮廓没有多余外凸结构，在多工位密集排布时不会和相邻工位的检测组件发生干涉。三根柔性管路从同一标准零件衍生而来，分别采用不同的弯折走向，对应不同的传感器布设路径：管路内部可穿设传感器信号线缆，也可作为小型气动检测回路的气路通道，不同的弯曲半径适配不同的安装空间，有的路径贴近钣金立面走线，节省横向空间，有的路径向外小幅延伸，让末端探头能够抵达距离基座较远的检测点位。柔性管路的末端设置了与传感器探头匹配的固定位，能够稳定承托检测端，

　　避免设备运行振动导致探头偏移，保证检测位置的重复精度。设计过程中优先考虑了现场改型的便利性，柔性管路采用统一标准截面，在不同设备上应用时，只需根据实际走线空间调整弯折形态，无需重新开设模具或加工复杂的硬质导向槽；钣金基座的孔位采用通用化排布，既可以固定在铝型材机架上，也能适配钢板焊接机架的安装面，不需要额外制作过渡连接板。在设备维护场景下，这种结构也能减少拆装工作量：传感器线缆全程被柔性管路约束，不会和设备内的其他动力线缆、气管发生缠绕，检修时松开基座固定螺栓即可整体取出检测组件，调整探头位置时也只需微调管路末端的固定点，不用重新梳理整条走线。对于有防爆、防切削液要求的工位，还可在柔性管路外部增加防护套，

　　钣金基座的平整表面也方便粘贴密封胶条或加装防护罩，不会因为结构外形复杂出现防护死角。整套结构没有采用复杂的加工工艺，钣金件通过常规折弯、钻孔即可完成加工，柔性管路的成型也不需要专用工装，在多品种小批量的非标设备设计中，能够快速适配不同的传感器布局方案，缩短设计与现场调试的周期。在实际选型时，结构工程师可根据传感器的数量、检测点到安装基准面的距离，选择对应长度的柔性管路，再依据设备内部的可用空间确定钣金基座的固定方向，无论是水平吊装、侧壁贴装还是倒置安装，都能保证检测端的位置稳定。
