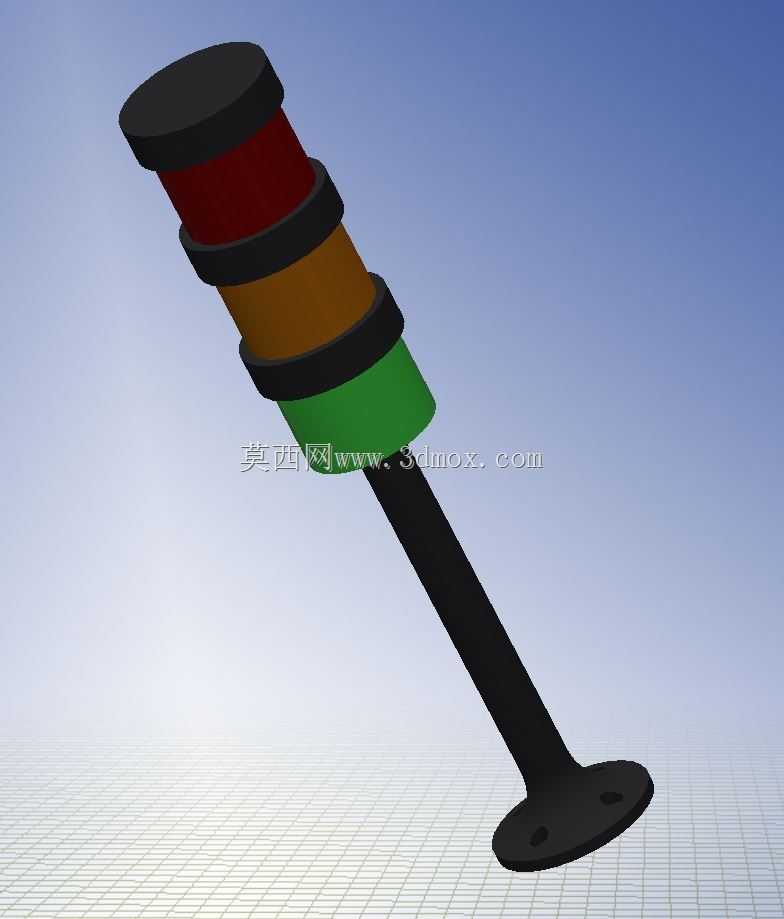

三色层叠式设备运行状态警示灯

　　在离散制造的车间现场，操作人员很难逐台查看设备的实时工况，而这类层叠式三色警示灯，就是把设备的运行、待机、故障三类核心状态转化为远距离可视的光信号，直接固定在设备本体的最高可视位置。它的典型应用场景覆盖自动化装配线、数控加工单元、包装输送线、小型专用机床，甚至部分实验室的测试工位，只要存在需要让现场人员快速判断设备是否正常运转的需求，这类塔灯都能发挥作用。

　　从实际用途来看，它并不参与设备的动力传输或工艺执行，而是作为人机交互的末端信号件存在：绿色段常亮对应设备正常运行，黄色段常亮或闪烁对应待料、暂停、维护提醒等中间状态，红色段常亮或闪烁对应故障停机、安全触发等异常工况。部分同结构产品还会在灯体内置蜂鸣器，在红色报警时同步发出声响，弥补强光环境下视觉信号的不足，不过该三维模型仅呈现了光学指示的主体结构，未包含声学组件。

　　该产品的功能特性完全围绕工业现场的可靠性展开。三段灯体采用独立模块化设计，每一段的透光罩都做了匀光处理，避免内部LED光源形成局部亮斑，保证不同角度都能清晰识别颜色；段与段之间用黑色遮光隔圈分隔，彻底杜绝相邻颜色串光，防止操作人员误判状态。底部的安装法兰为圆盘式结构，开设两个对称安装孔，可直接通过螺栓固定在设备顶板、支架或护栏上，黑色立杆将灯体抬升到足够高度，避开设备自身的钣金、管线遮挡，确保车间通道、操作位甚至相邻工位都能看到信号。

　　设计思路上，工程师优先考虑的是现场识别效率与安装维护的便捷性。立杆与底部法兰、顶部灯座的连接都采用同轴直连结构，没有多余的异形弯折，既简化了三维建模时的装配关系，也降低了实际生产中的加工与装配难度。灯体外壳与隔圈选用哑光黑色工程塑料，一方面可以减少车间照明的反光干扰，另一方面具备良好的绝缘性与耐油污能力，适配机加工、装配车间多油多尘的环境。透光罩则采用红、黄、绿三色高透耐冲击材料，即使受到轻微磕碰也不易碎裂，长期使用不会出现明显发黄变色。

　　从外形尺寸与安装边界来看，这类警示灯的整体高度通常在200mm至300mm区间，立杆直径多为20mm至30mm，底部法兰直径约80mm至100mm，安装孔距一般控制在60mm左右，适配绝大多数设备顶部的预留安装位。在进行设备布局或三维建模时，需要注意灯体顶部与车间厂房、行车、周边管线的垂直安全距离，同时避免将其安装在设备门体、活动护罩等会频繁移动的部件上，防止接线拉扯或信号遮挡。接线端通常隐藏在底部法兰或立杆内部，从设备顶板下方走线，外部不会裸露多余线缆，既保持外观整洁，也能避免线缆被工件、工具刮蹭损坏。

　　对于结构设计与设备选型人员而言，这类模型的价值不仅在于呈现外观，更能帮助在三维布局阶段提前确认安装位置、可视角度与周边干涉情况。在自动化产线的三维规划中，警示灯的高度往往需要结合操作人员的视线高度、设备整体高度统一调整，立杆长度可根据实际需求做适配性修改，而三段灯体的标准模块化尺寸则保持不变，兼顾通用性与现场适配性。它的结构看似简单，却直接关系到现场异常响应速度与设备管理效率，是工业设备中不可或缺的基础信号部件。
