HSMWORKS多特征铣削工艺验证样件

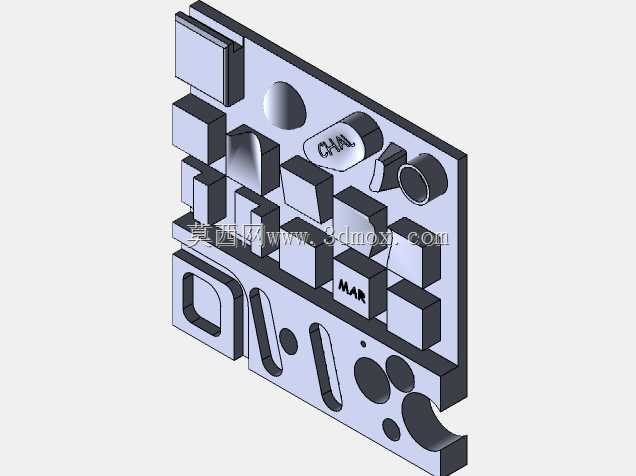

　　这块集成式铣削工艺验证板，最初是为了在正式投产前校验三轴加工中心的刀路策略、刀具夹持刚性以及不同材料去除率下的表面质量而设计，把离散的加工测试要素集中在同一块坯料上，一次装夹即可完成全部特征切削，省去反复换料、对刀的辅助时间，在小批量试制、刀具入厂检验、操机人员技能考核场景中都能用到。板体上错落布置的方形凸台，高度按等差序列排布，相邻凸台的侧壁间距从宽到窄渐变，既可以测试立铣刀侧刃的让刀量，也能验证不同切深下的进给匹配度；部分凸台边缘做了倒角与斜切面，用来核对3D刀路在陡峭面与平缓面衔接处的过切风险，实际加工中可通过观察台阶接刀痕判断机床主轴的轴向跳动是否在允许区间。曲面特征区域包含半球凸面、内凹圆弧面以及不规则自由曲面，

　　分别对应球头刀的平行铣削、环绕铣削加工策略，曲面表面预留的抛光余量可用于后续验证精加工步距与表面粗糙度的对应关系，这部分特征也常用来对比不同CAM软件生成刀路的实际切削效率。板面上的孔系特征覆盖了不同直径的通孔、沉孔、盲孔，部分孔位带有同轴度、位置度公差要求，可用于校验钻孔循环、铰孔工序的定位精度，也能测试中心钻引导后钻头的偏斜程度；长圆形槽与异形通槽的槽宽按刀具常用直径系列设置，槽底带有不同圆角，能够验证键槽铣刀的排屑性能与圆角插补精度。坯料基体采用规整矩形板式结构，底面为完整精加工平面，可直接通过平口钳夹持或吸盘吸附固定，四周预留的工艺凸边可作为装夹让位，无需额外设计定制夹具；所有特征均布置在基板上半区域，

　　下半部分保留平整基准面，既方便加工后在三坐标测量机上搭建立式检测坐标系，也可作为二次翻面加工的定位基准。设计阶段特意将高去除率的开粗区域与小余量精加工区域交错排布，避免切削热集中在基板局部造成热变形，不同特征之间的壁厚经过核算，保证在常规切削参数下不会因振颤出现薄壁变形；部分特征表面预留的标识字符采用单线雕刻字体，可用于测试雕刻刀的小字加工能力，也能作为刀路方向、加工顺序的目视标记。实际使用时，可根据车间常用的刀具规格调整各特征的尺寸参数，也可在基板空白区域追加螺纹加工、镗孔等测试特征，一块板即可覆盖常规铣削工序绝大多数工艺验证需求，帮助工艺人员快速锁定适配当前机床与材料的最优切削参数组合。
