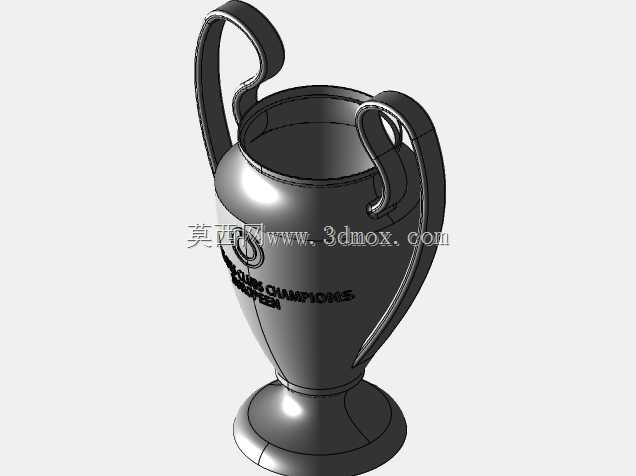

欧洲冠军联赛奖杯多轴铣削加工数模

　　该数模对应实体为欧洲冠军联赛奖杯的多轴铣削加工成品，主要应用于高端体育赛事纪念礼品定制、体育文化周边展品制作、金属工艺摆件量产加工等场景，可直接导入多轴铣削加工设备完成刀路生成与实体切削，适配五轴联动铣床的加工行程范围，无需额外做模型破面修复与特征补全。从结构设计来看，整体采用对称式双耳把手布局，杯身主体为回转类曲面结构，底部搭配圆形承托底座，所有曲面过渡均做了G2连续顺滑处理，避免加工过程中出现刀纹突变与接刀痕迹，把手与杯身的衔接位置做了加厚过渡处理，既保证整体结构强度，也能避免薄壁加工时出现振刀变形。设计阶段优先考虑多轴加工的工艺可行性，将杯身内壁的拔模斜度控制在1.5度，既满足金属切削的排屑需求，也能保证成品脱模顺畅，

　　不会出现内壁卡刀的问题；双耳把手的曲面弧度经过反复调整，确保五轴加工时主轴摆角不会超出设备行程极限，所有加工面的刀具可达性均经过验证，不存在倒扣无法加工的死角。外形尺寸方面，整体高度适配常规中小型五轴铣床的Z轴行程，底座直径控制在工作台夹具的装夹范围内，无需额外制作专用工装即可直接装夹加工，杯身最大直径处预留了足够的刀具避让空间，加工外侧曲面时不会出现刀柄与工件碰撞的问题。从实际加工用途来看，该数模可直接用于铝合金、铜合金等易切削金属材质的奖杯加工，也可适配硬质塑料、代木等材质的工艺样件打样，加工完成后仅需做简单的表面抛光与镀层处理即可达到成品展示效果，数模的分型面与加工基准面均做了明确标识，操作人员可直接调取基准坐标完成对刀操作，

　　大幅缩短前期工艺准备周期。杯身表面预留的标识雕刻区域深度控制在0.2mm，既保证雕刻内容清晰可见，也不会破坏杯身整体的曲面流畅度，底座的平面度公差控制在0.05mm以内，确保成品放置时不会出现晃动，整体壁厚均匀性控制在±0.1mm，避免加工过程中因壁厚不均出现应力变形。
