航空航天类模具加工复杂型腔实践零件

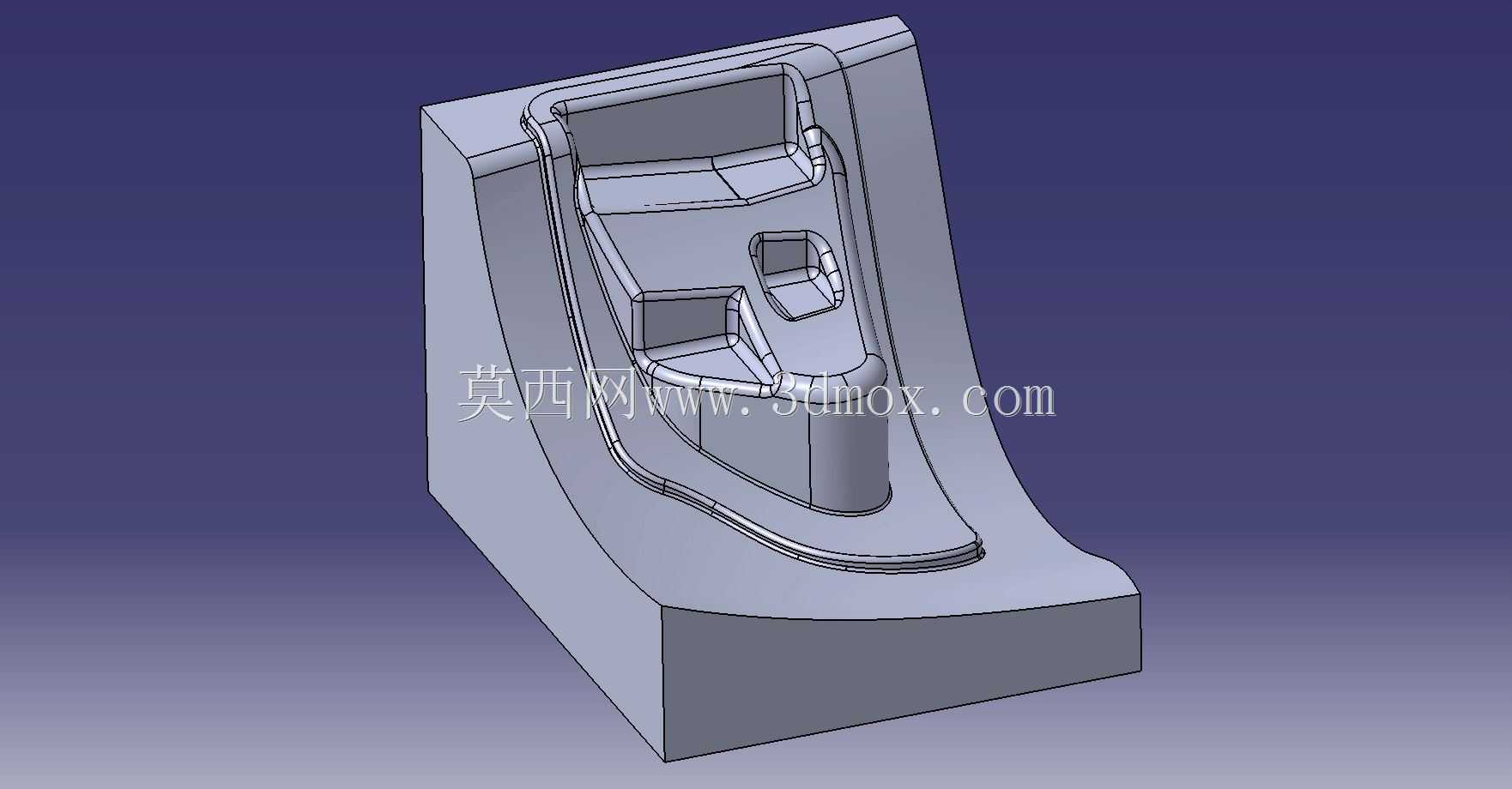

　　该零件面向多轴数控加工编程实操训练场景设计，核心作用是为加工编程人员提供贴近航空航天结构件加工特征的实操载体，可直接用于验证三轴、五轴设备的刀路规划合理性，检验编程人员对复杂曲面接刀、陡峭区域加工参数匹配、型腔清角工艺的掌握程度。从结构设计来看，零件整体采用带工艺装夹底座的一体化构型，底座为规整矩形结构，可直接适配通用平口钳、真空吸盘等常规工装的装夹边界，无需额外设计定制夹具即可完成上机装夹，装夹基准面平面度公差控制在0.02mm以内，可直接作为加工对刀基准面，减少上机前的辅助准备时间。上部成型区域复刻了航空航天类结构件常见的多阶曲面、内凹型腔、窄槽过渡、变曲率圆角等典型加工特征，

　　不同区域的曲率变化覆盖了从平缓曲面到近90度陡峭壁的加工工况，其中最小内圆角半径仅为R2，可用于验证小直径刀具的清角工艺参数，型腔深度与宽度的比值达到1.2，可模拟深腔加工时的刀具避让、排屑路径规划场景。设计过程中特意保留了实际生产中常见的工艺特征，比如曲面之间的顺滑接刀痕预留位、不同加工阶段的余量区分标识位，编程人员可针对该零件完成从粗加工开粗、半精加工留量、精加工光刀、清角残料加工的全流程工艺编排，也可用于验证不同加工策略的加工效率与表面质量差异，比如对比等高加工与平行铣削在陡峭区域的加工效果，测试五轴联动加工时的刀轴倾角设置合理性。零件的外形尺寸控制在常规加工设备的行程范围内，最长边不超过150mm，

　　可适配绝大多数中小型立式加工中心、五轴联动机床的加工行程，无需担心超程问题，加工材料可选用铝合金、45号钢等常见实训材料，材料成本低，加工周期短，适合作为日常编程训练、技能考核的实操载体。在实际应用中，该类实践零件也可用于机床精度校验，通过加工后的形位公差测量，反向验证设备的定位精度、重复定位精度是否符合加工要求，也可用于新入职编程人员的技能水平摸底，快速判断操作人员对复杂结构加工工艺的掌握程度，避免直接加工正式生产零件时出现工艺失误造成的材料与工期损失。
