全轴流离心压缩机结构设计

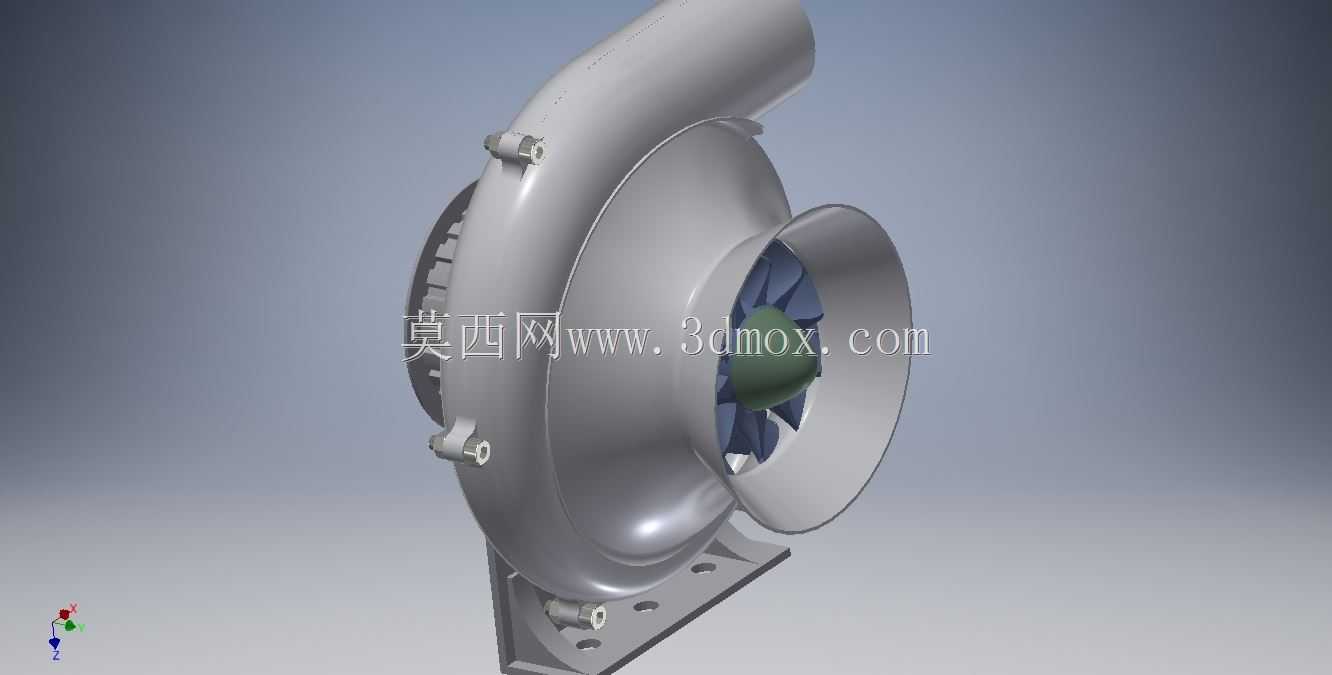

　　该模型呈现的是一台集成轴流进气与离心增压特征的流体压缩设备，整体采用蜗壳式壳体配合前置轴流叶轮的结构形式，主要面向需要连续提供一定压力气体的工业场景。在实际工程应用中，这类设备常见于中小型风力气力输送、低压工艺气体增压、设备吹扫通风以及部分制冷循环的压缩环节，其结构兼顾了轴流级大流量进气与离心级有效升压的特点，相比单一结构形式更适合流量与压比需求适中的工况。

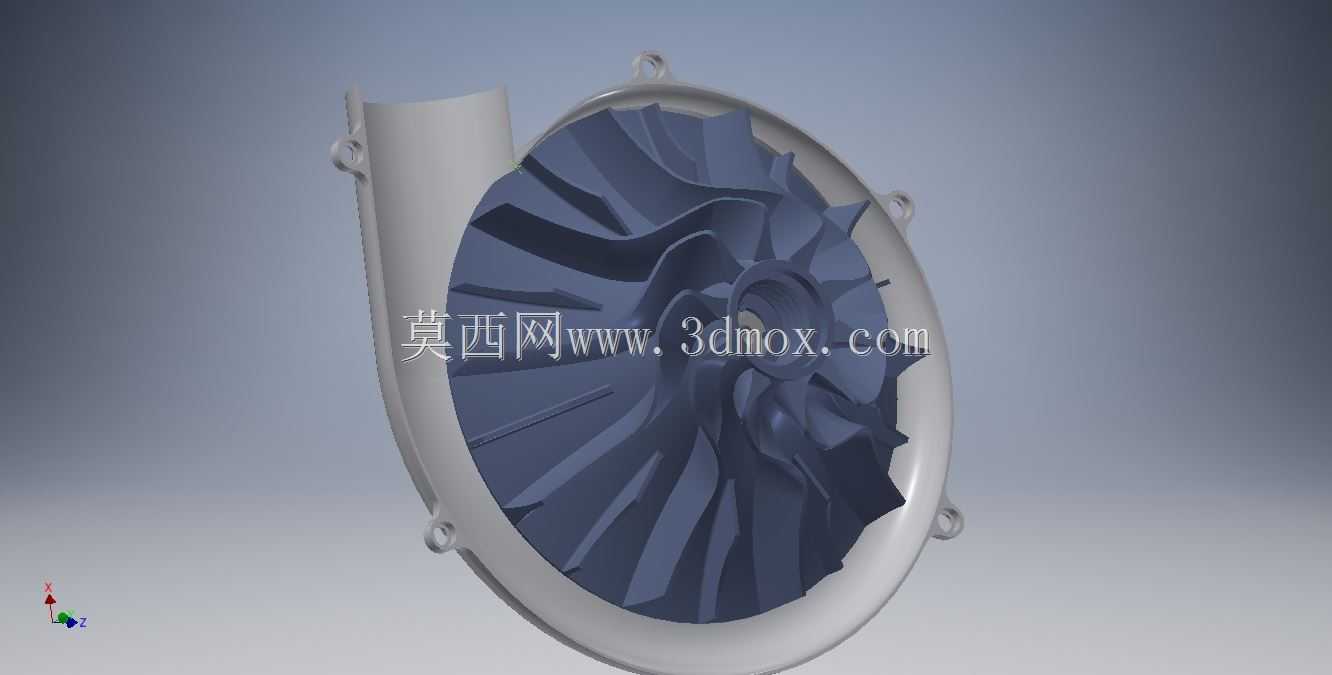

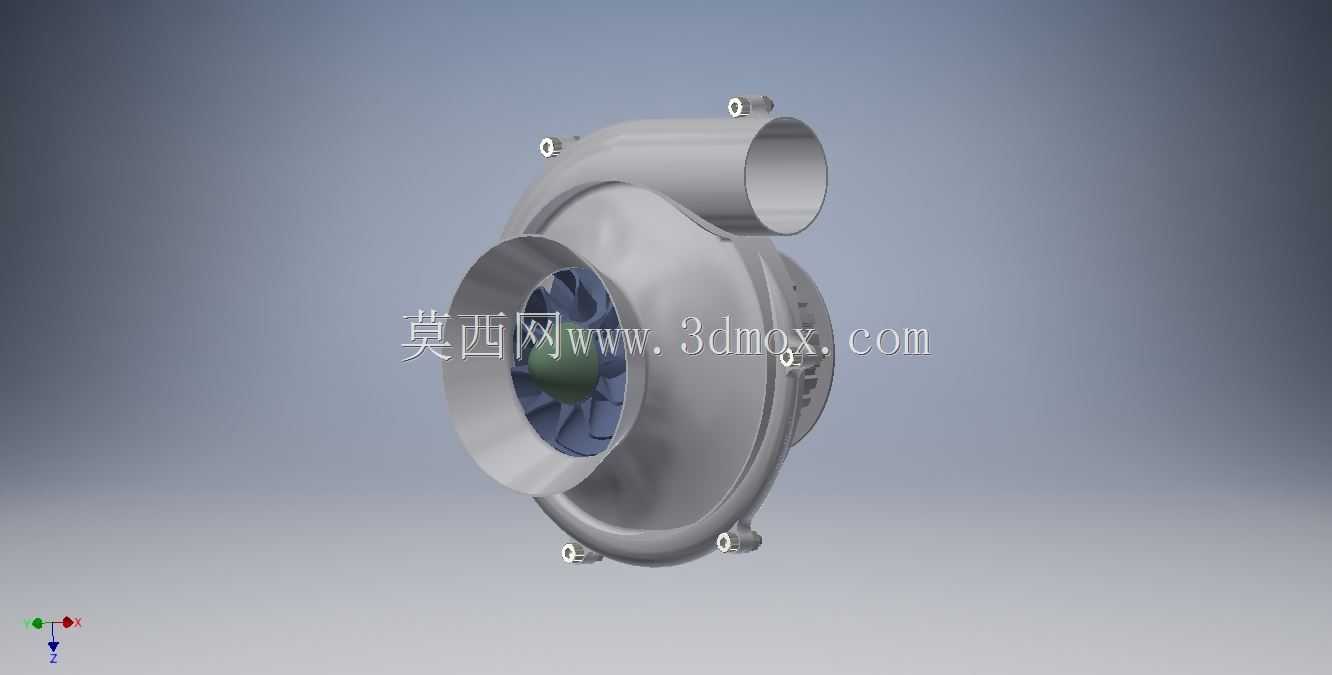

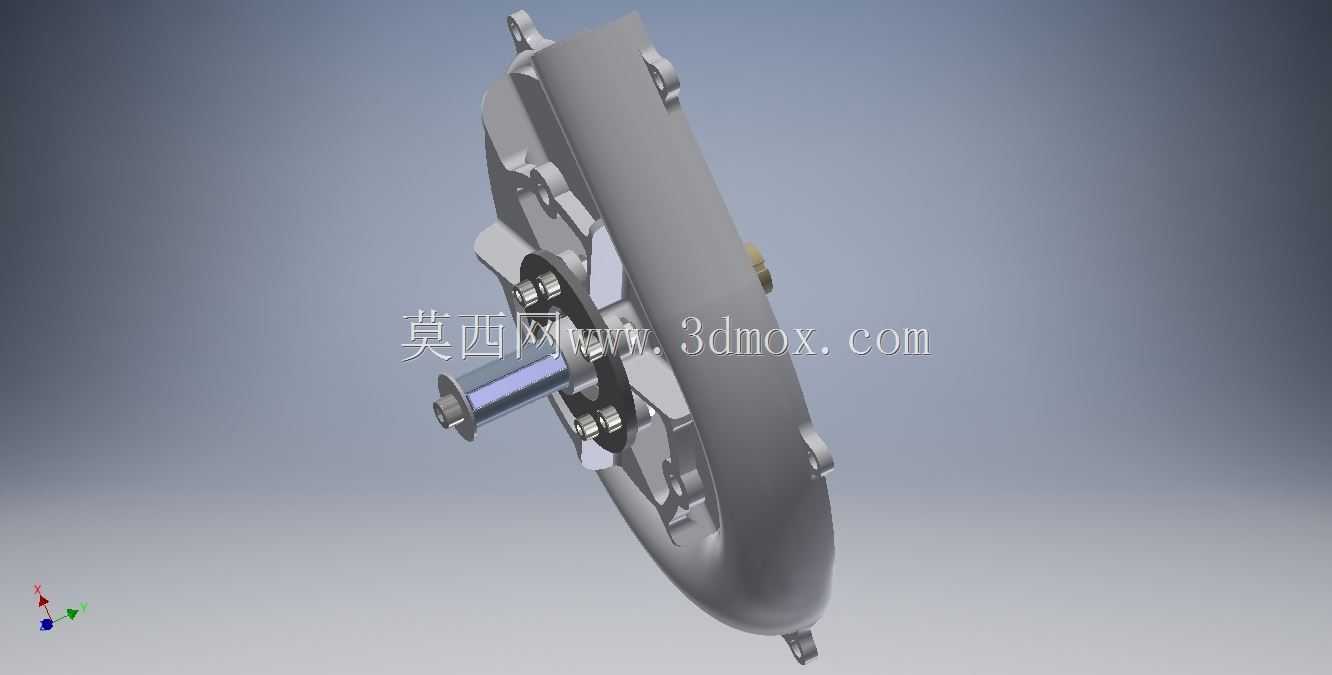

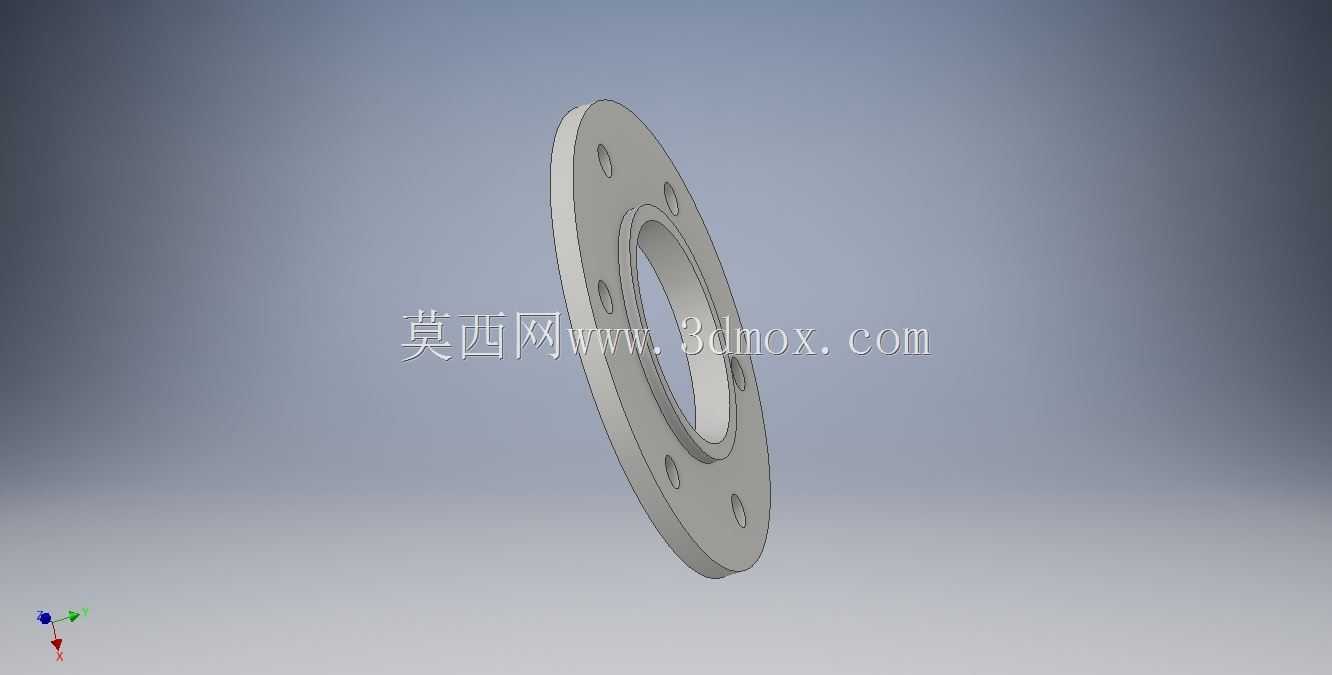

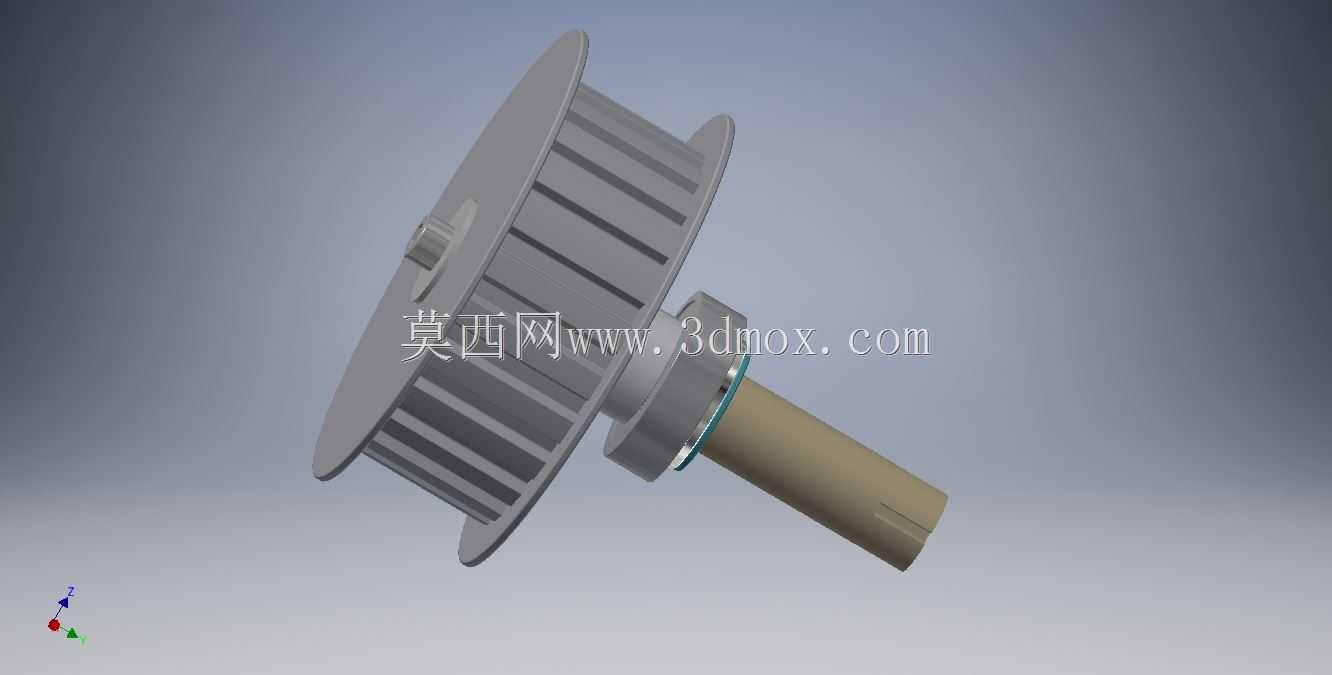

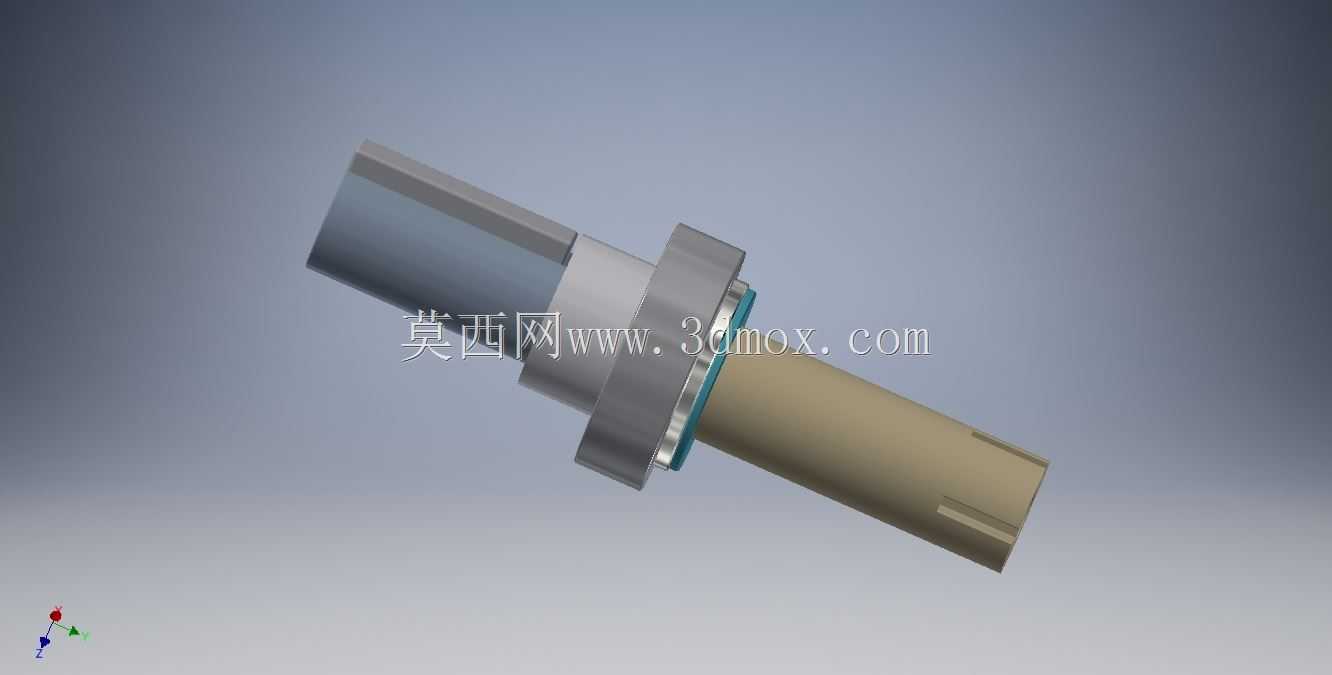

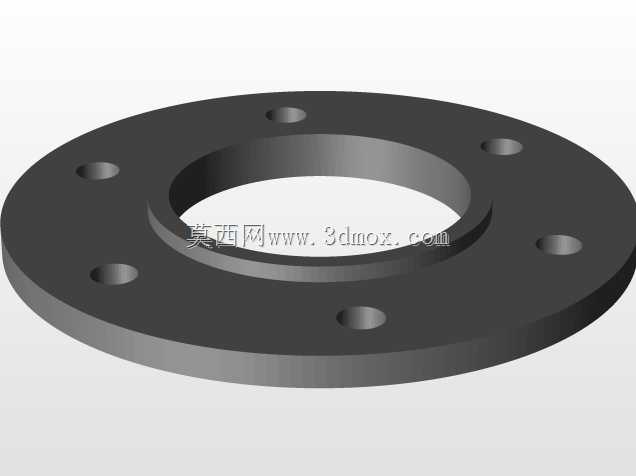

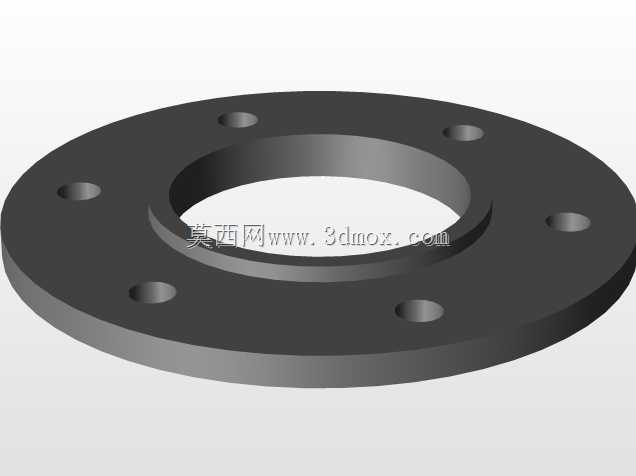

　　从设备实际用途来看，其核心功能是通过叶轮对气体做功，将原动机输入的机械能转化为气体的压力能与动能。气体沿轴向进入叶轮区域后，先经过前置叶片获得初始加速与导向，随后进入离心流道，在离心力作用下进一步提升压力，最终经蜗壳汇集并从切向出口排出。模型中蜗壳出口采用圆管接口形式，便于与外部管路通过法兰或卡箍进行连接，接口方向与安装底座平面呈一定角度，在管路布置时需要预留对应的转弯与操作空间。

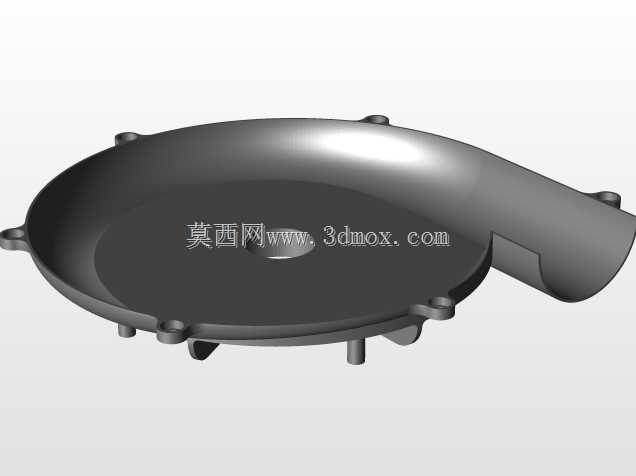

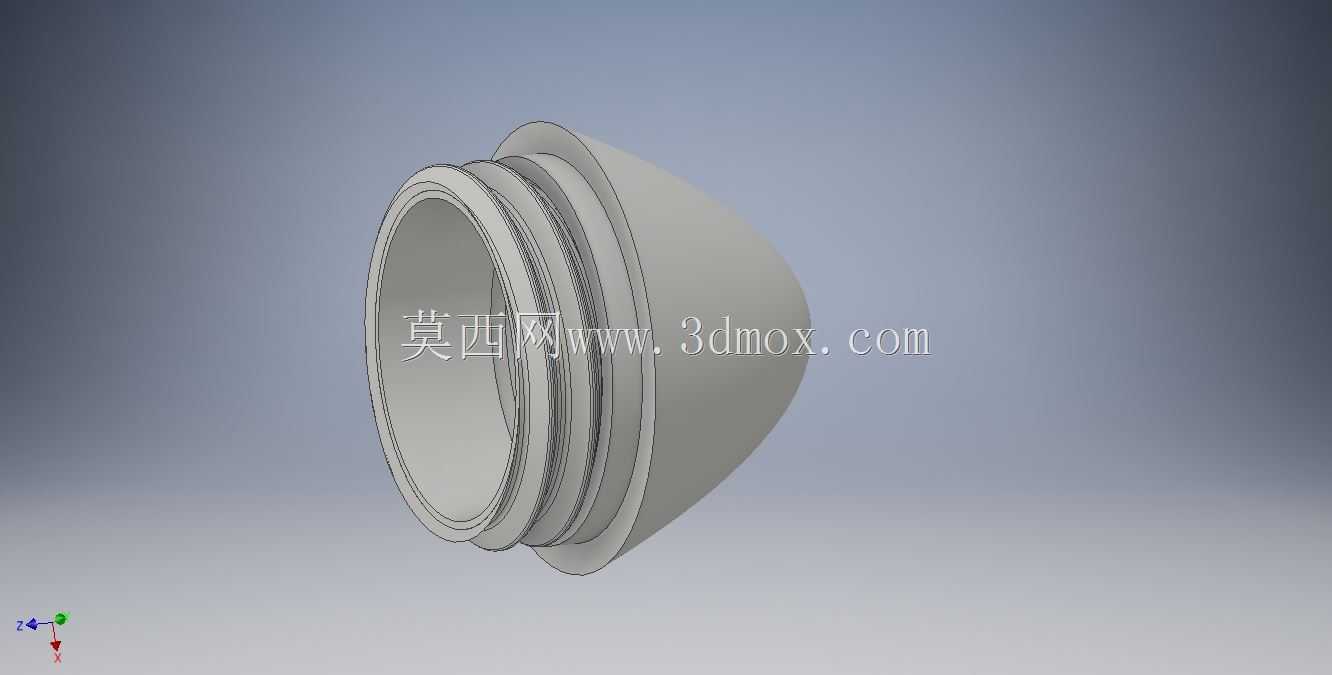

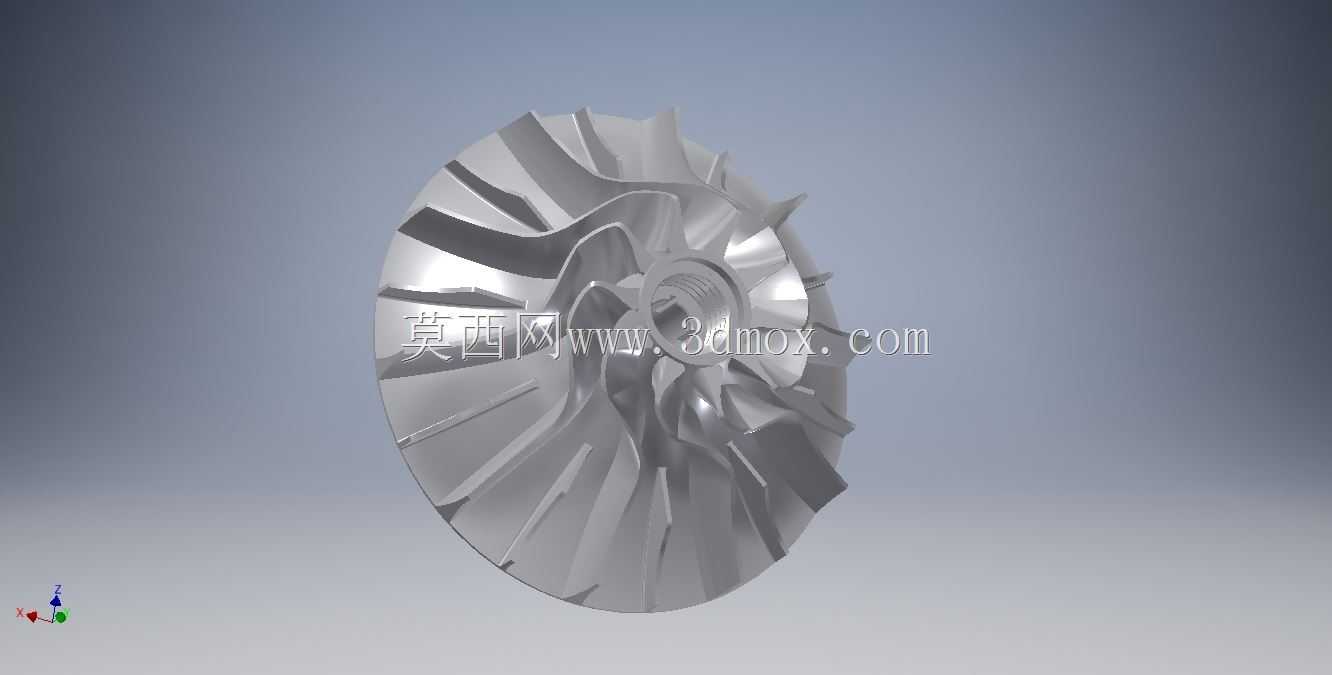

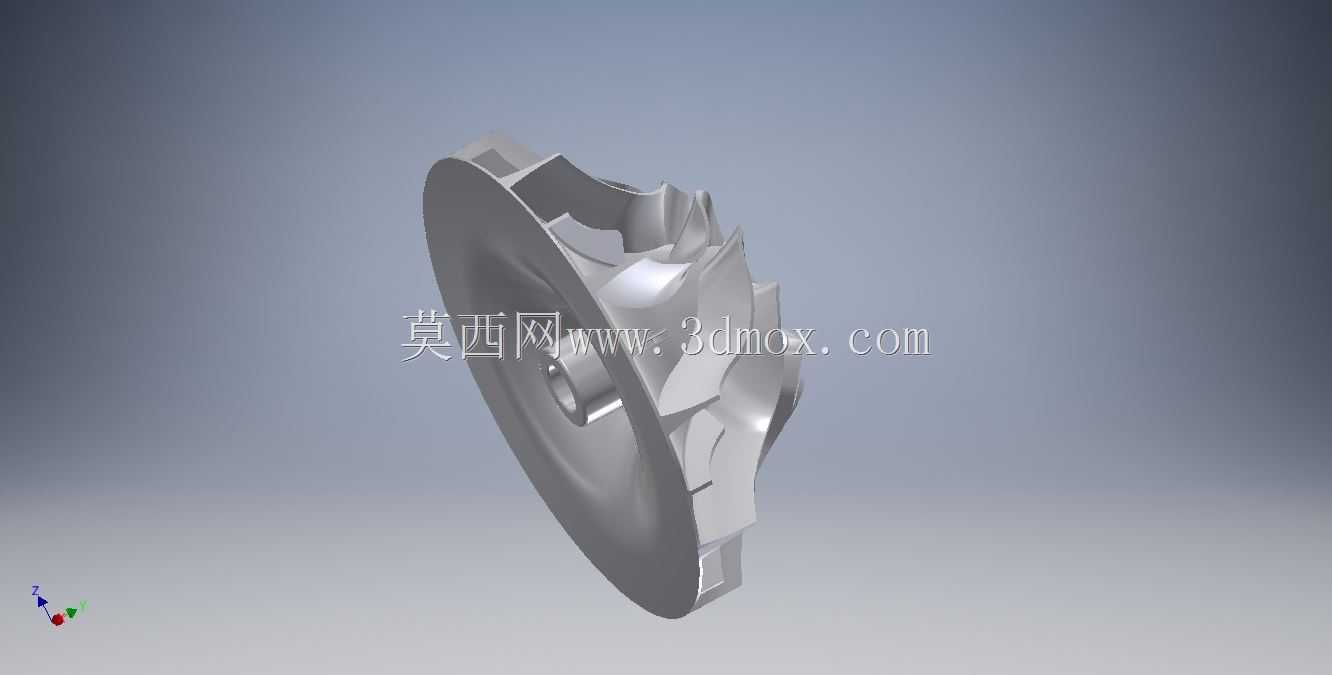

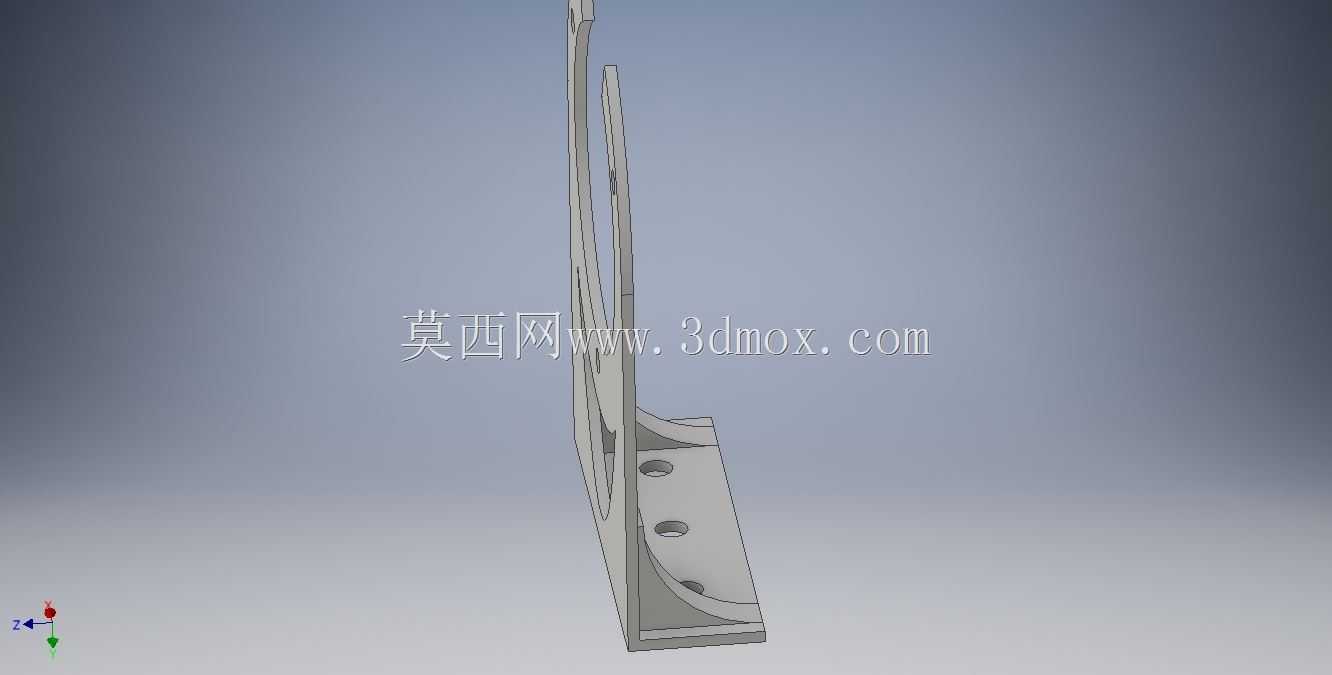

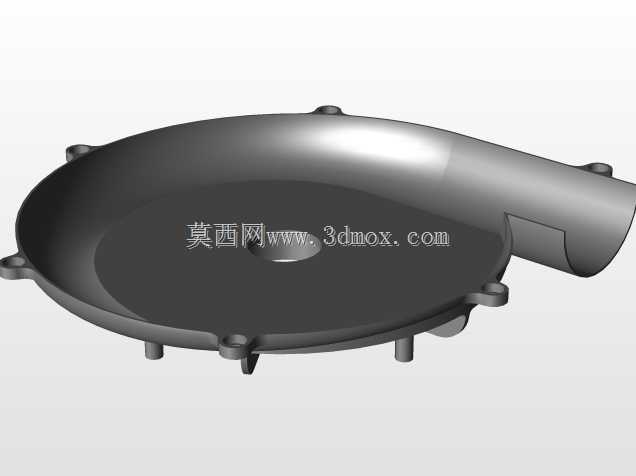

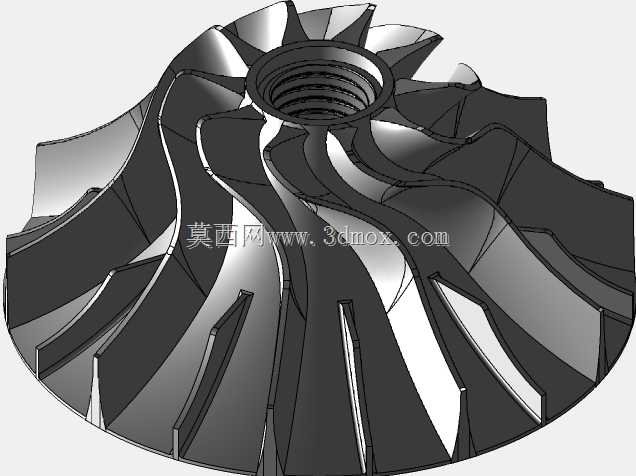

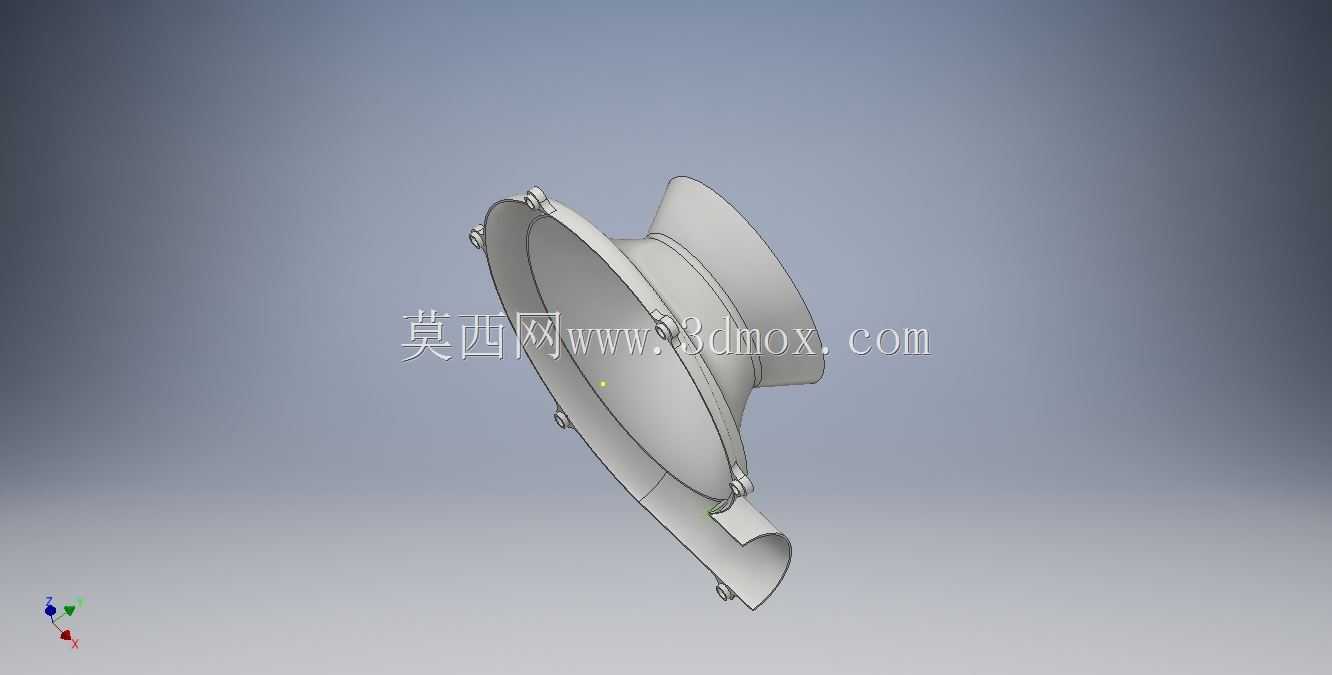

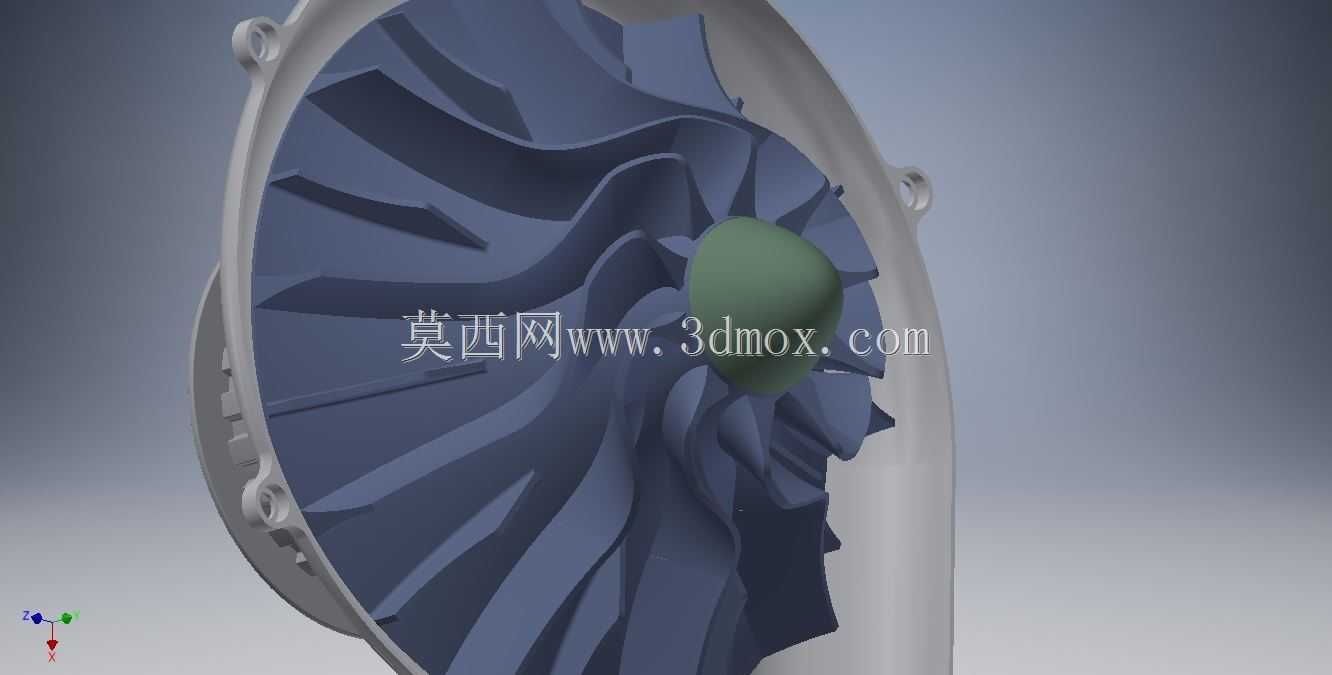

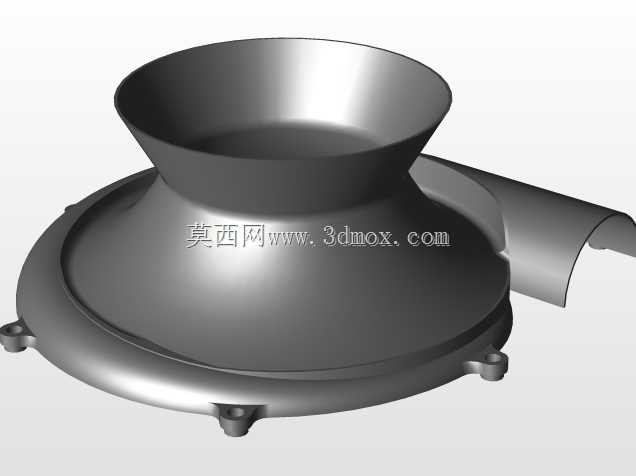

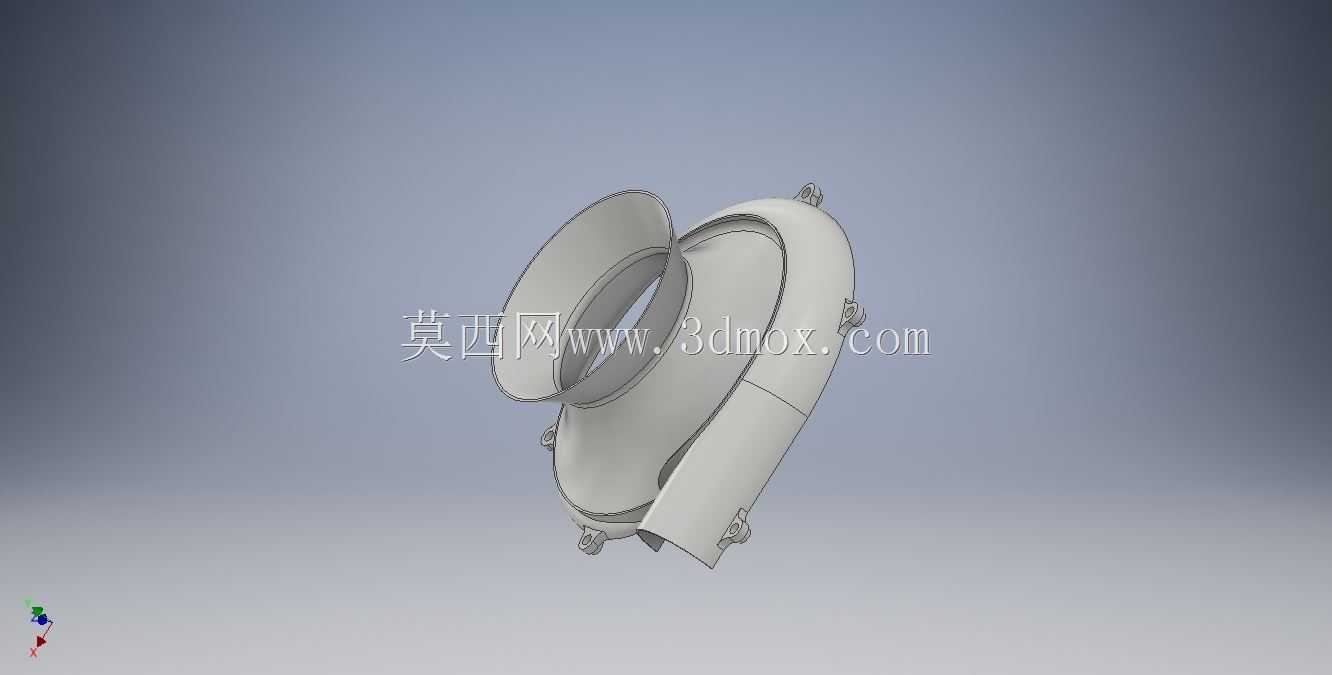

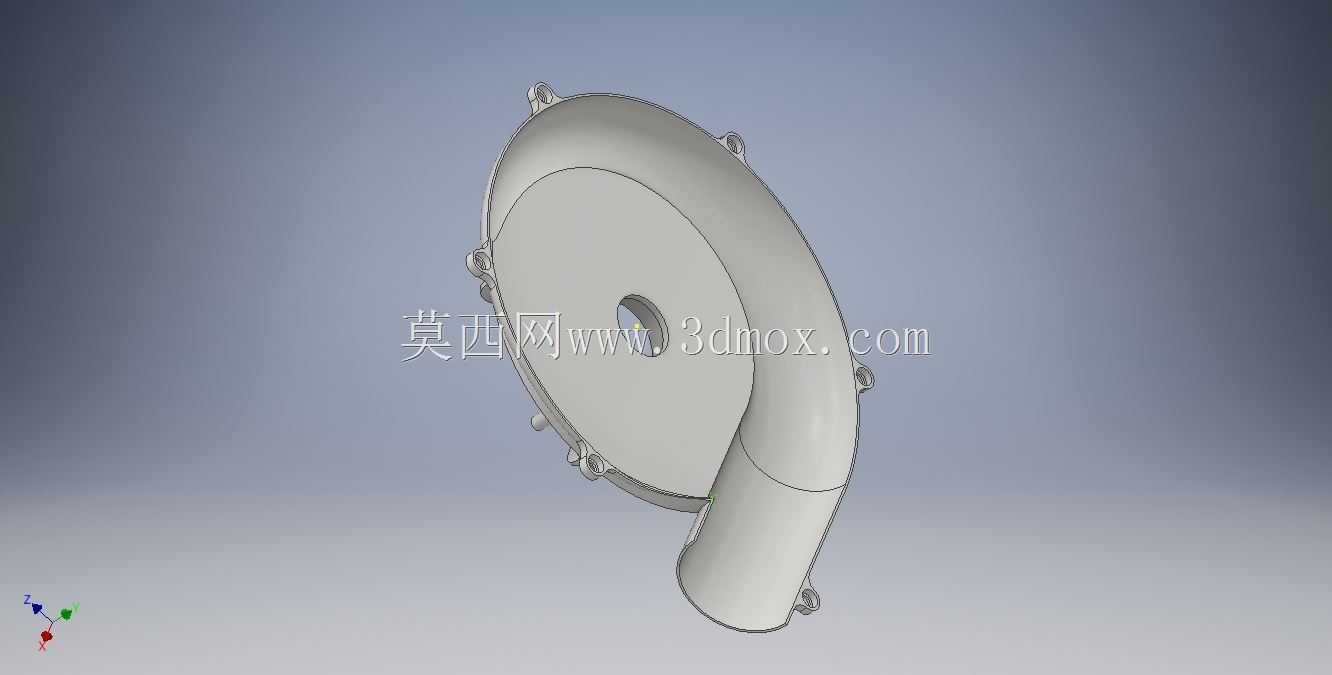

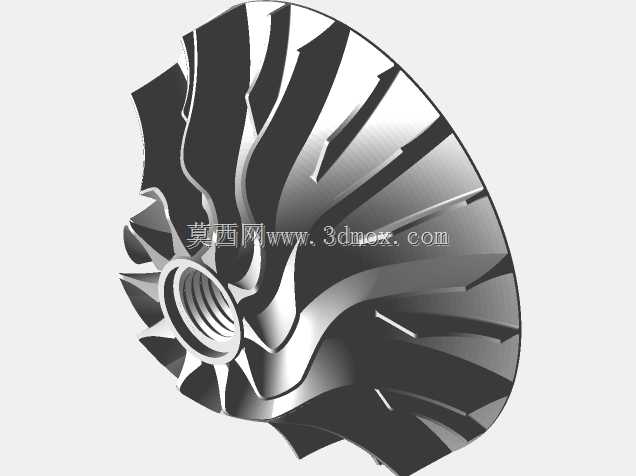

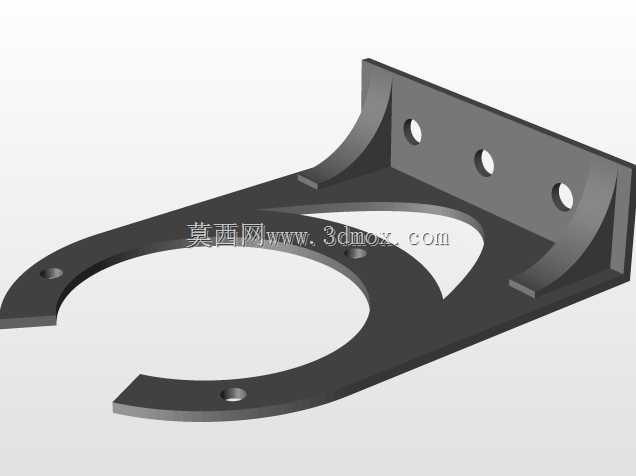

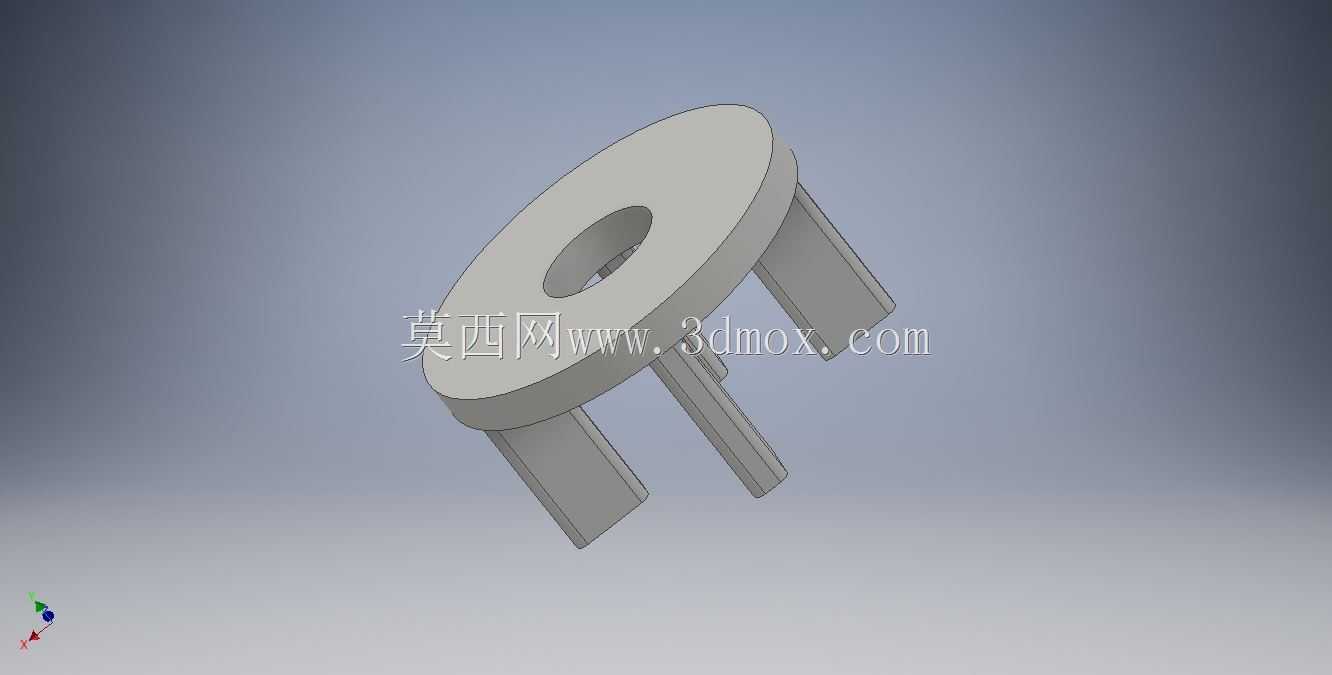

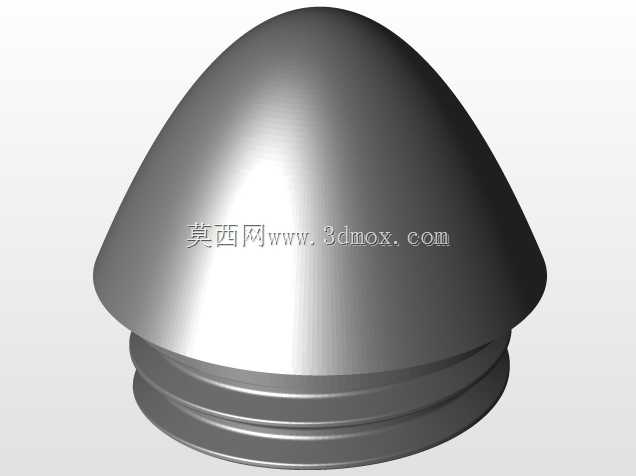

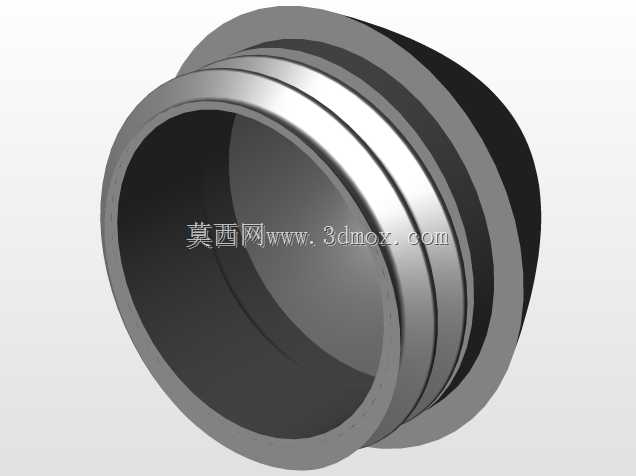

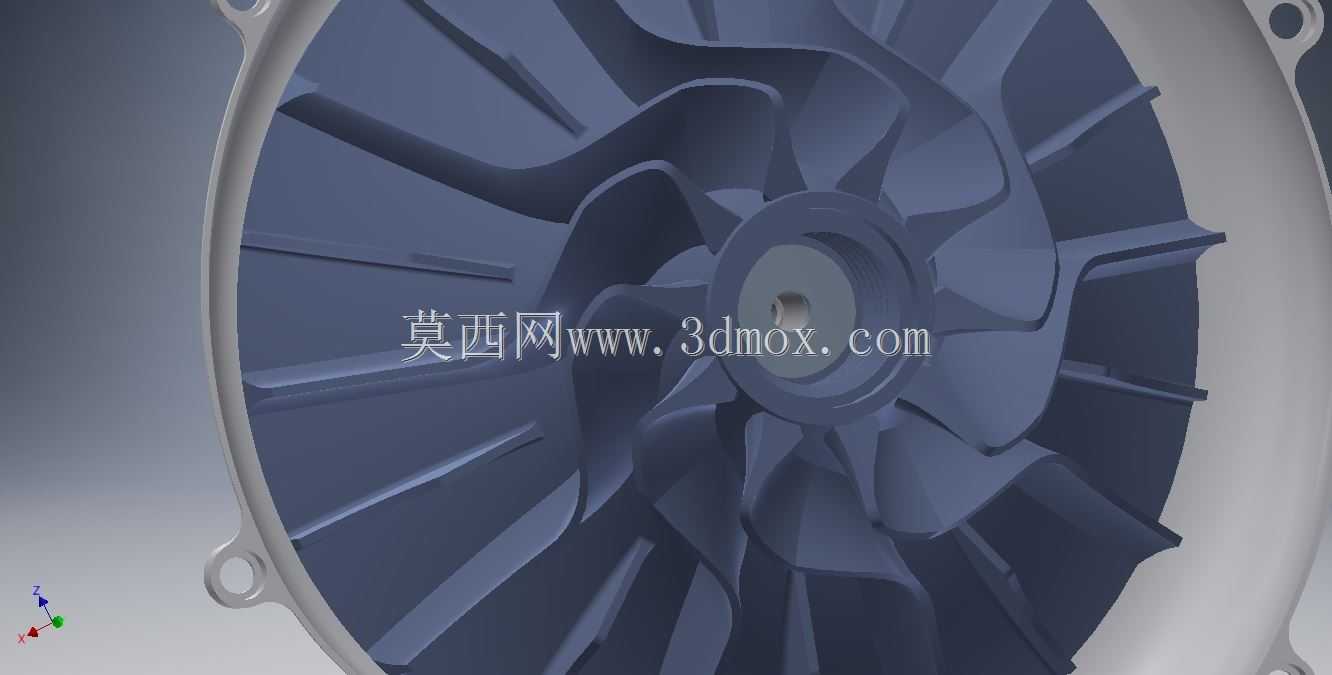

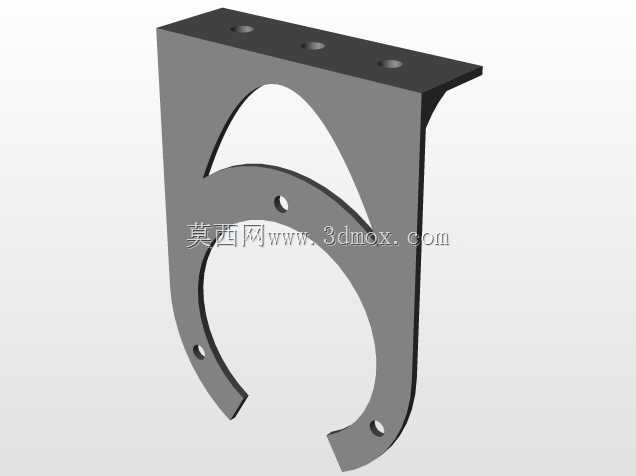

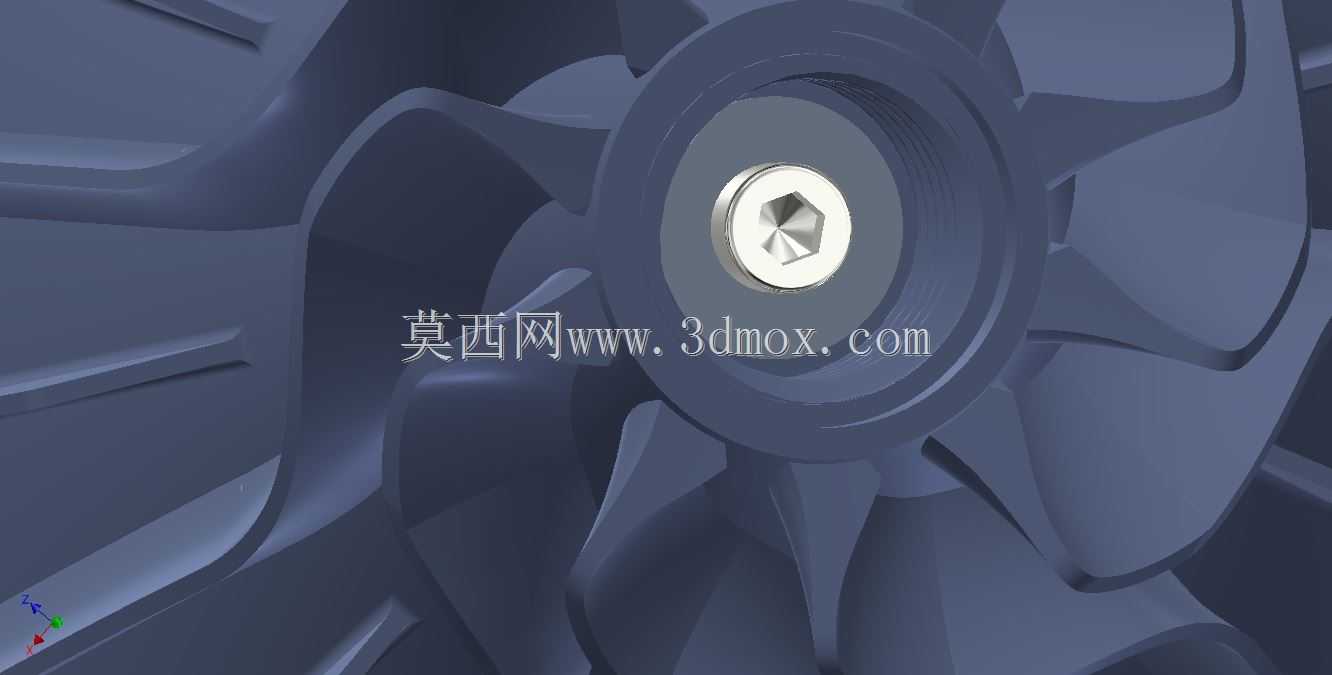

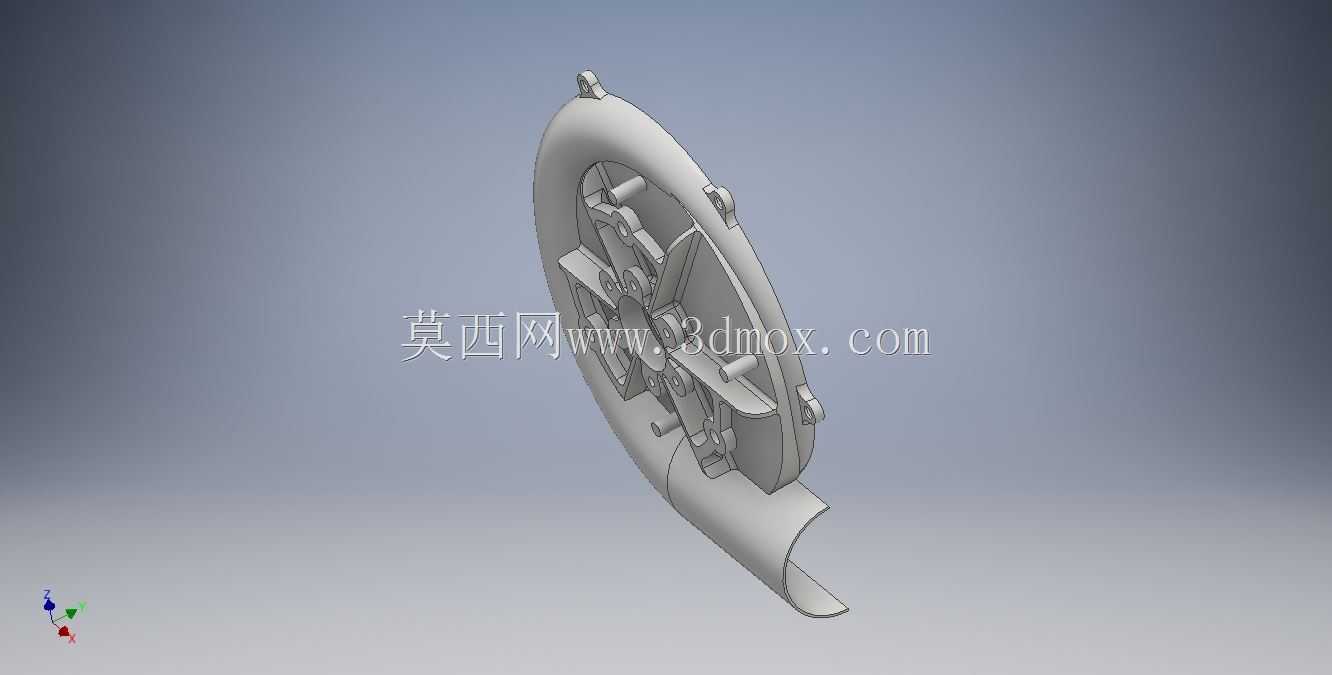

　　产品功能特性主要体现在流道与壳体的一体化设计上。壳体为近似蜗形的铸造式结构，外表设置有多处安装凸台与连接耳座，既用于壳体自身的分瓣合装，也可用于附件固定。底座与下壳体集成，带有多个螺栓安装孔，可直接将整机固定在混凝土基础或钢制机架上。这种一体式底座能够降低运行过程中的振动传递，对中性能优于分体式支架。进气口采用喇叭口收敛造型，有利于改善入口气流分布，减少进口涡流损失；内部叶片具有明显的空间扭曲特征，符合轴流与离心组合级的气动造型要求。

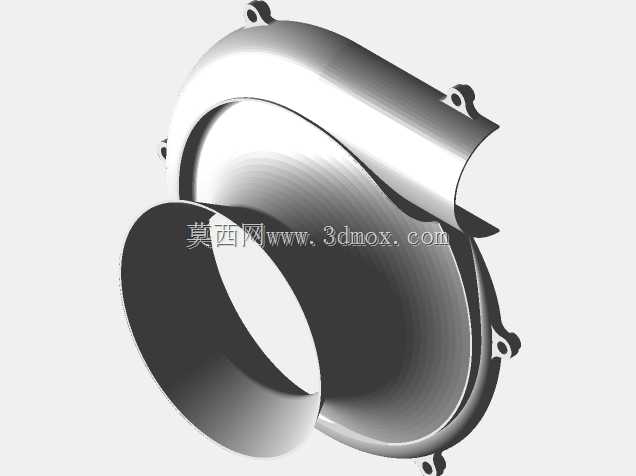

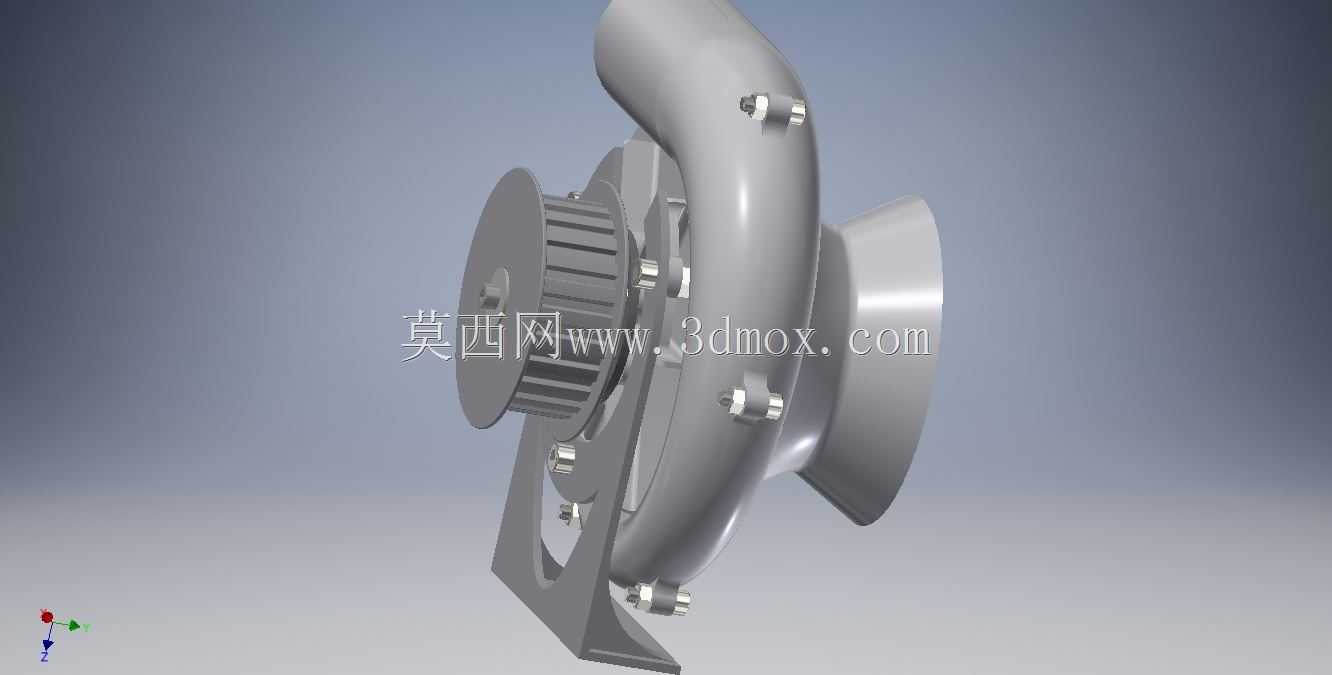

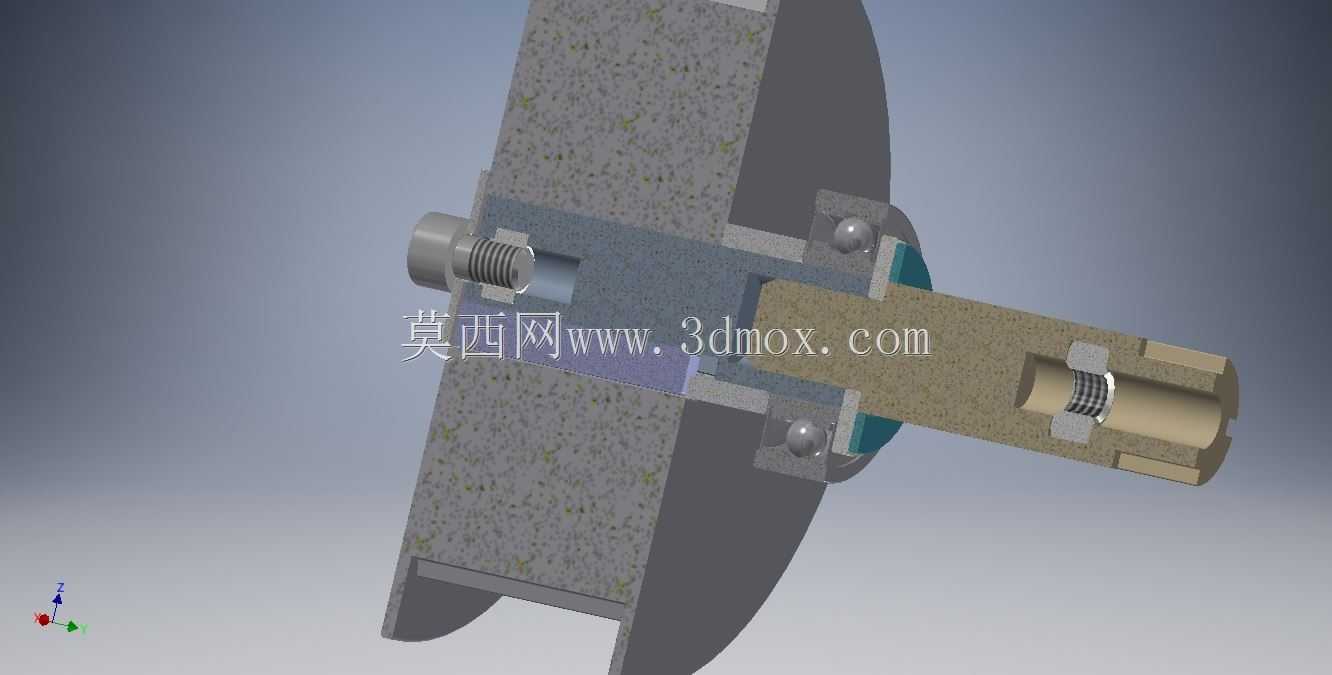

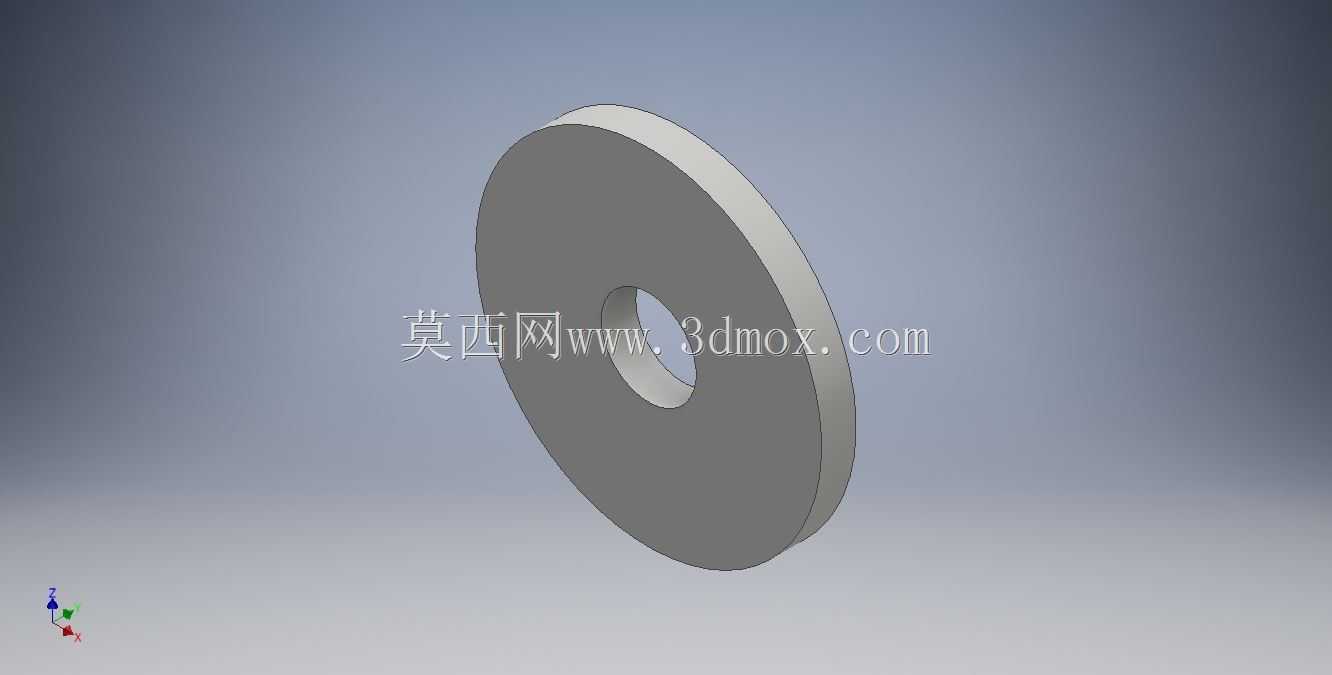

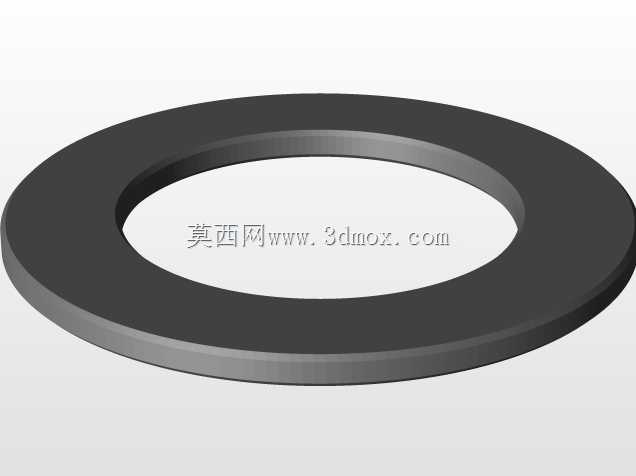

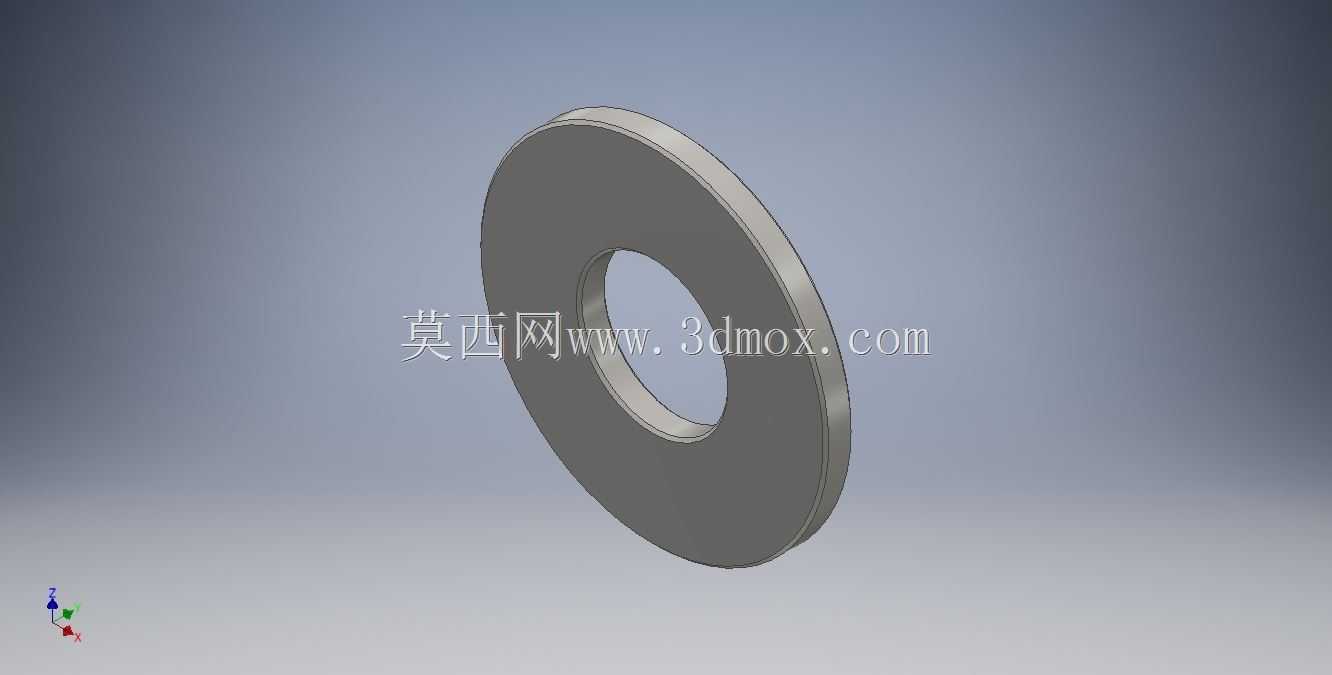

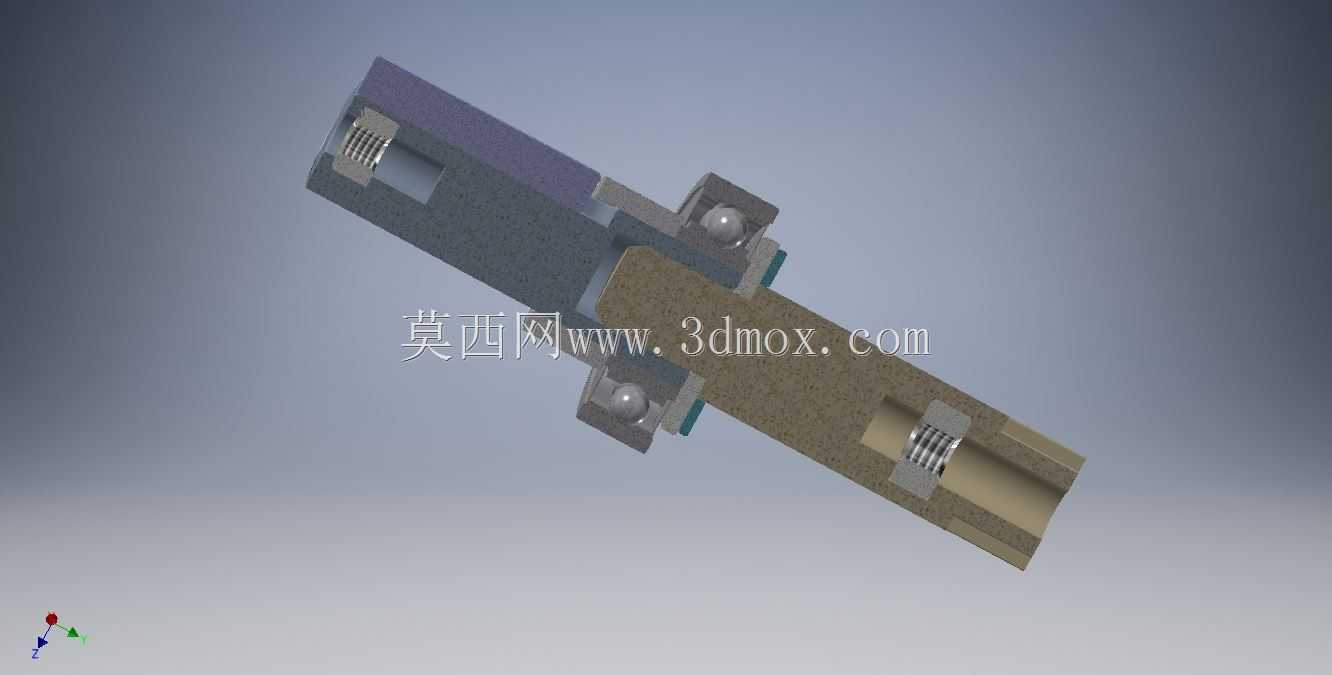

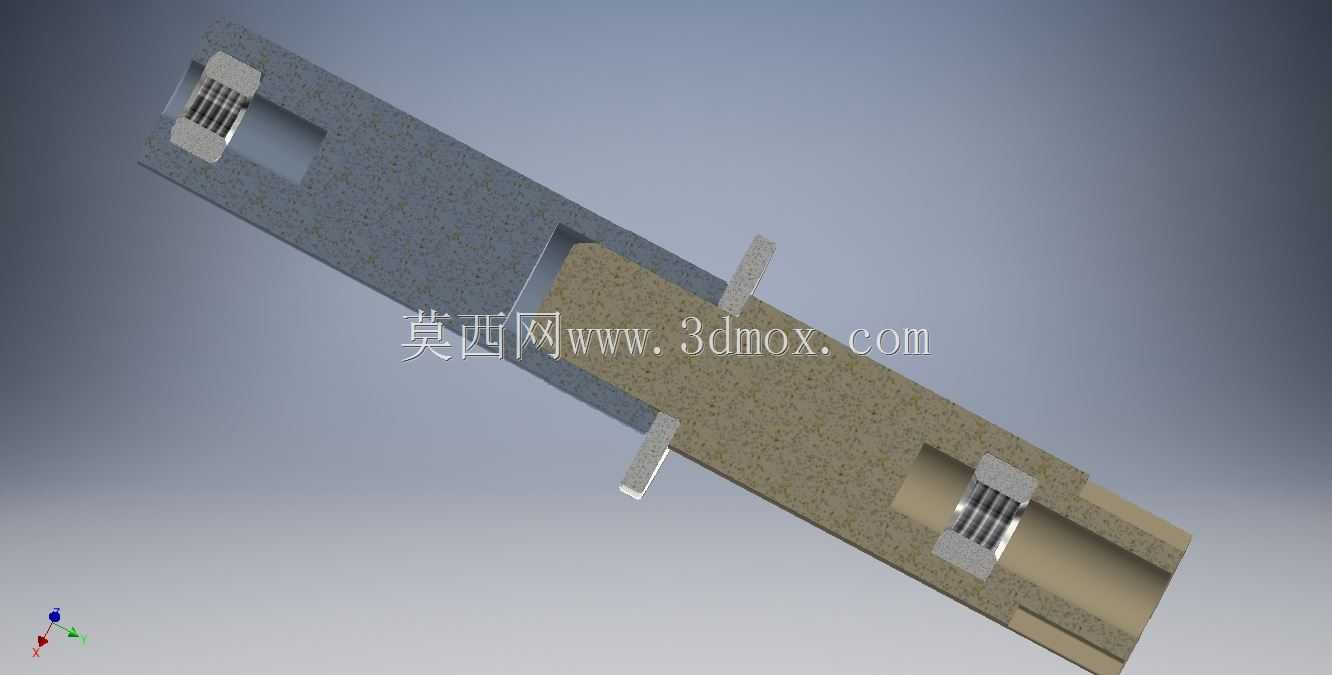

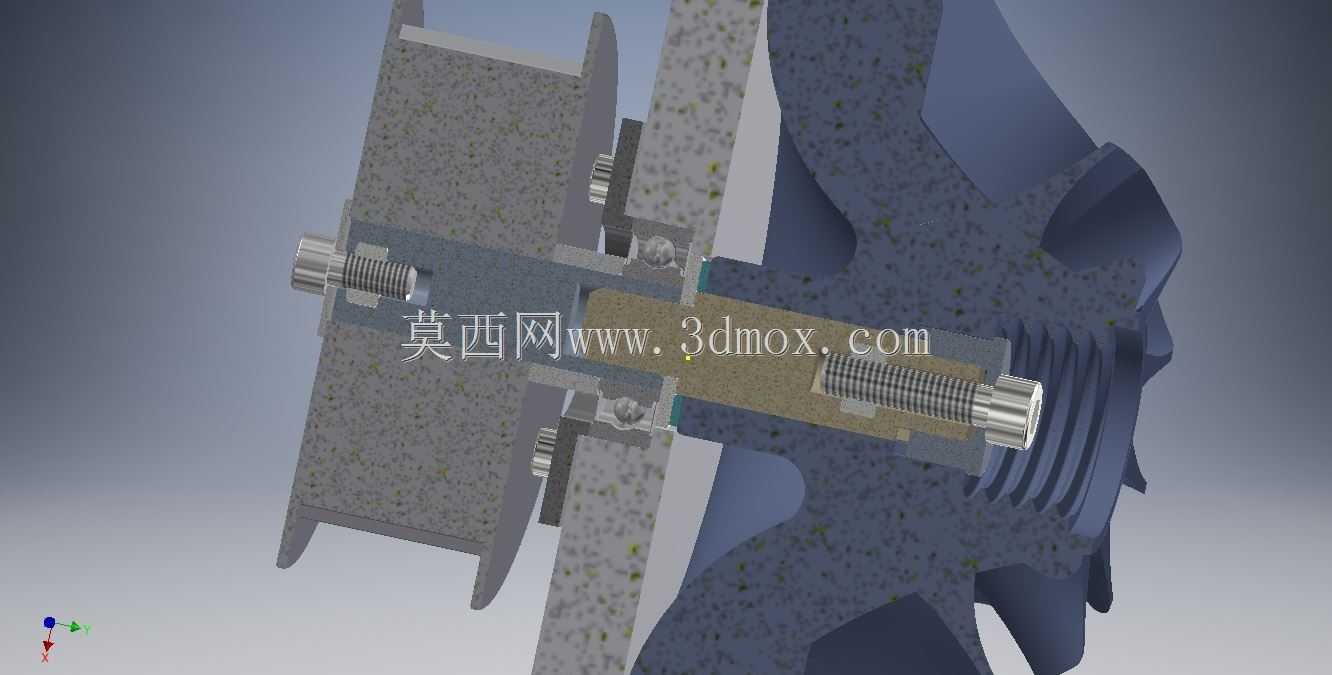

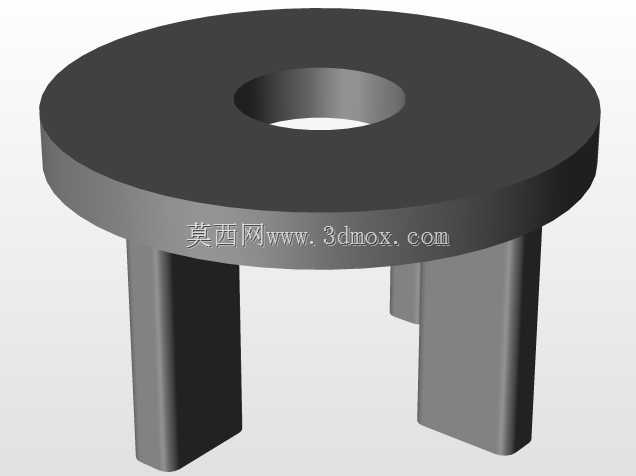

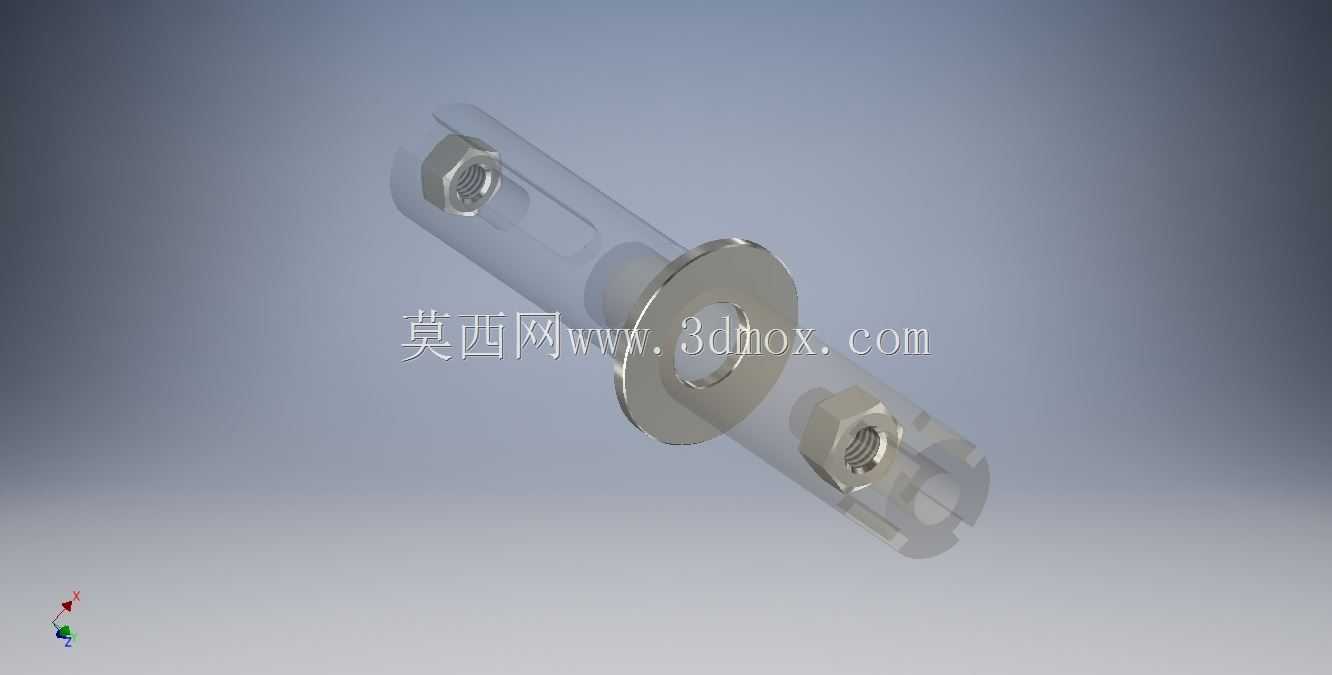

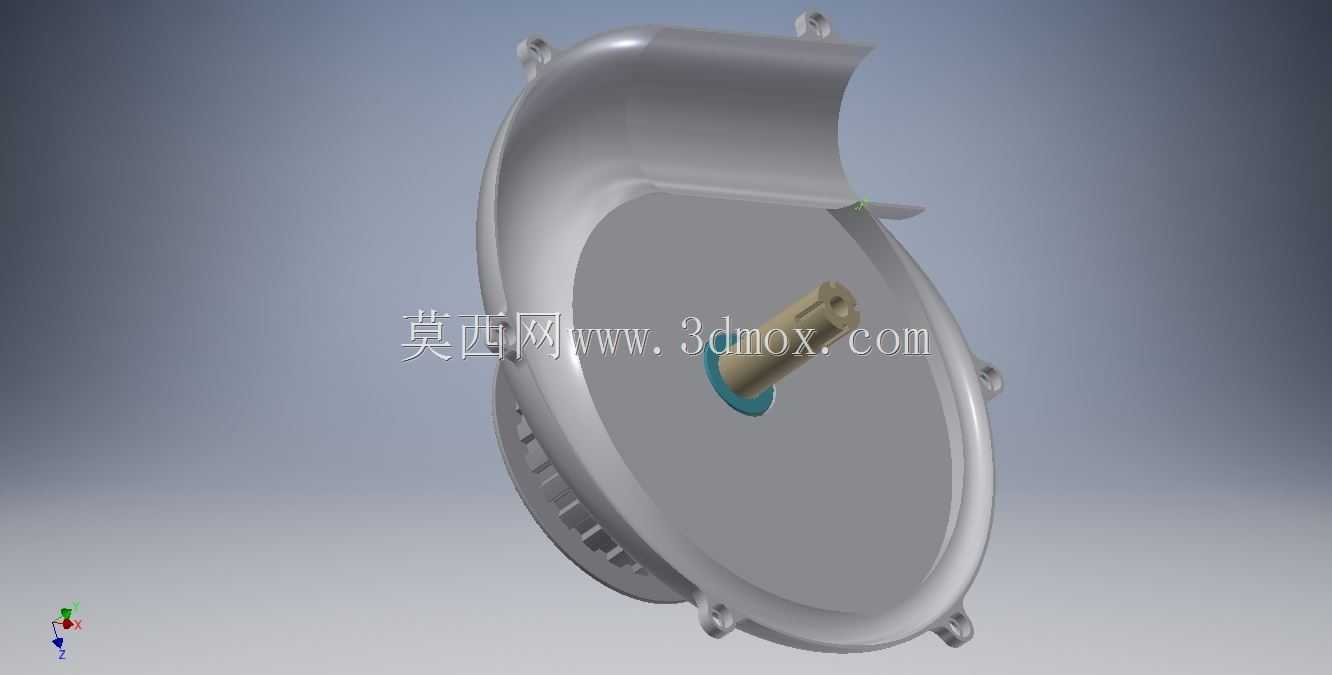

　　设计思路上，模型重点表达了压缩机组的外部装配关系与主要过流部件轮廓。蜗壳型线由小到大逐渐扩展，用于收集叶轮甩出的高速气体并降低流速、回收静压；壳体壁厚均匀过渡，在法兰、轴承座附近区域适当加厚，以承受气体压力和转子载荷。侧面预留的接口位置可用于安装压力表、温度传感器或放空阀，运行时能够监测压缩段状态。叶轮与壳体之间保留有必要的径向和轴向间隙，既避免转动件与静止件刮擦，又能控制泄漏损失。对于结构设计人员而言，这类模型可用于检查整机布局、管路干涉、基础孔位以及维护拆装空间。

　　外形尺寸与安装边界方面，设备主体沿进气方向具有较长的轴向尺寸，蜗壳部分则在侧向形成较大的回转轮廓。布置时不能仅按底座投影面积估算空间，还需要在蜗壳周围预留检修通道，尤其是壳体连接螺栓、出口管路以及可能的轴承维护位置。底座安装孔呈矩形分布，选型时应核对基础螺栓间距与现场预埋件是否一致。进气口前方应保留直管段或防护网安装空间，避免靠近墙壁造成吸气偏流；出口侧则需考虑管道热膨胀和支吊架设置，防止管路载荷直接作用于蜗壳接口。

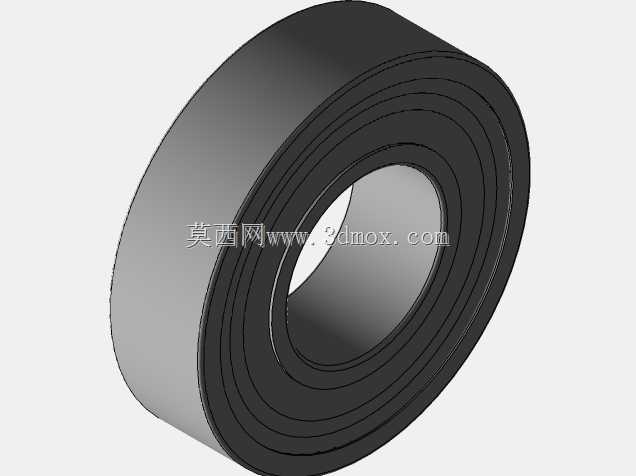

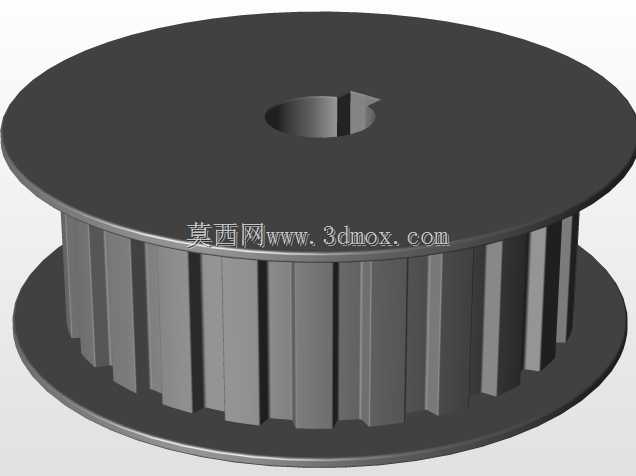

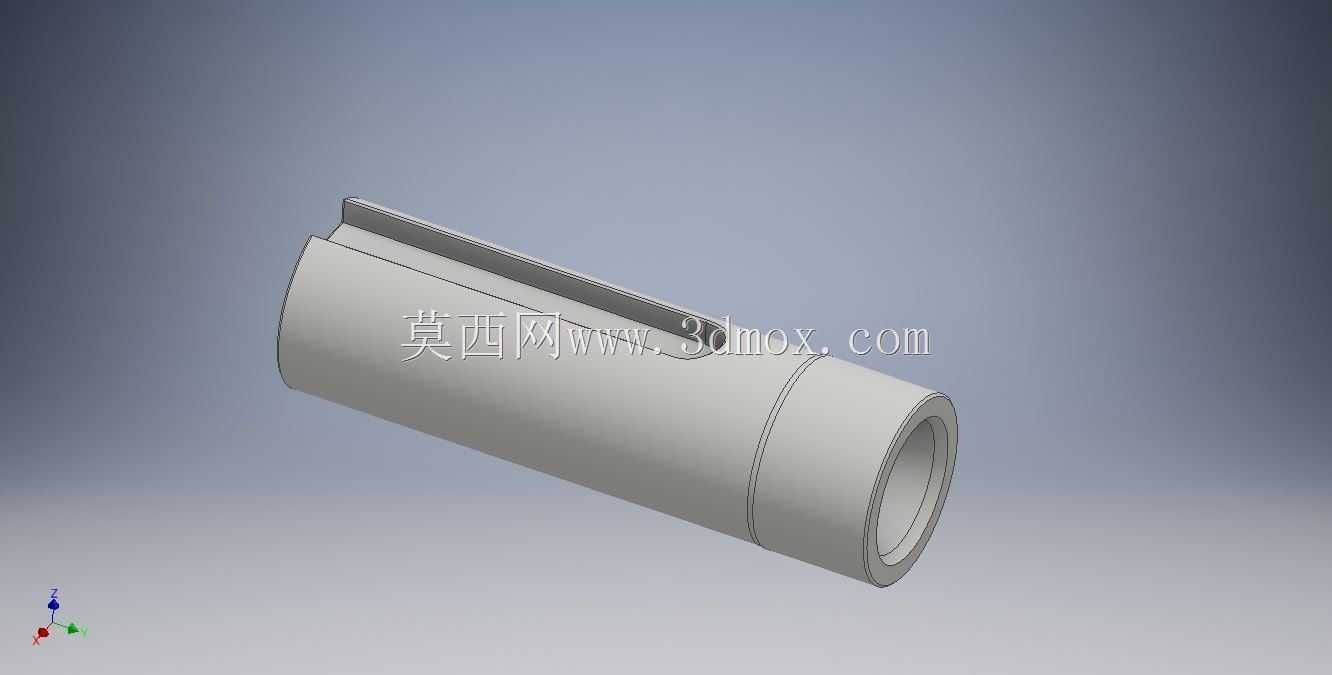

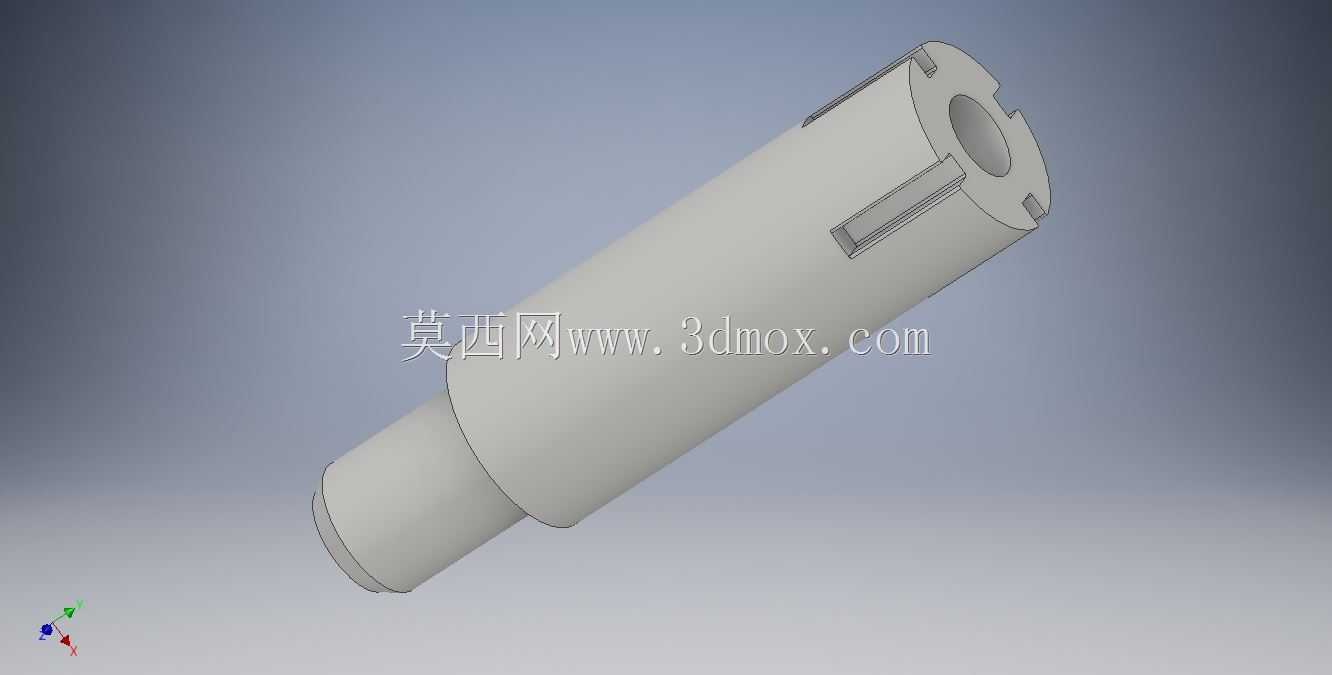

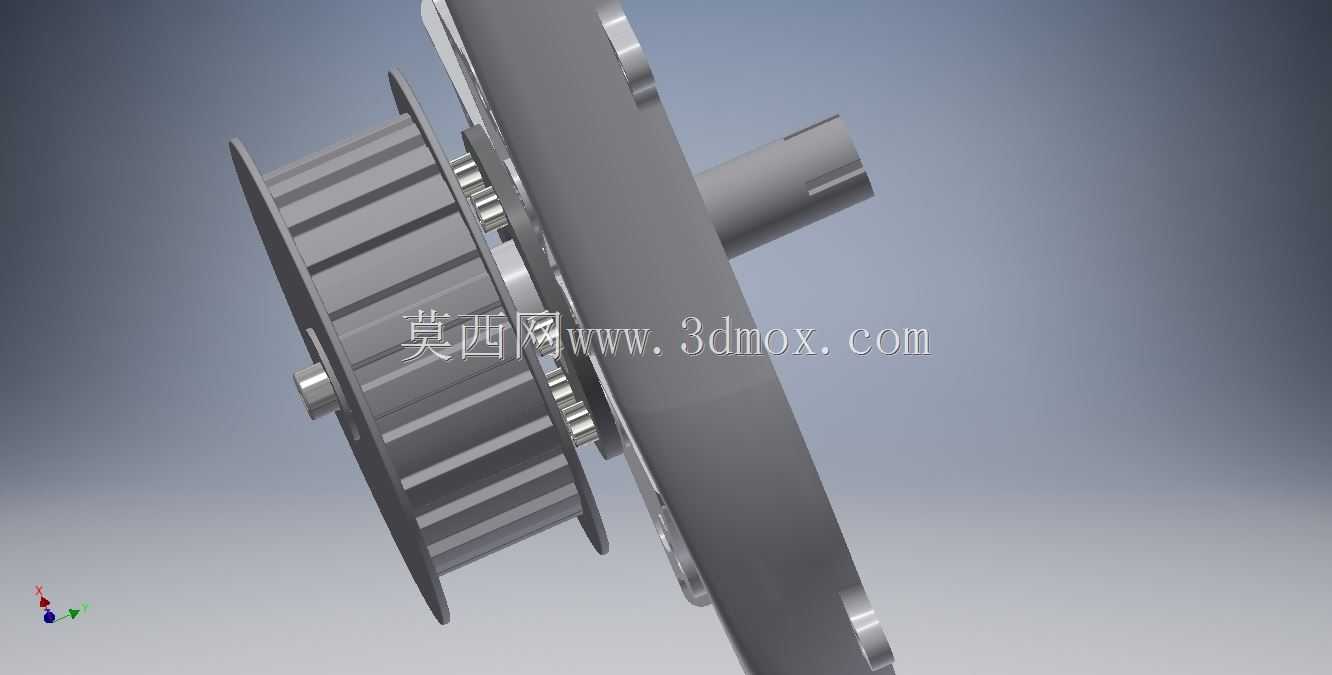

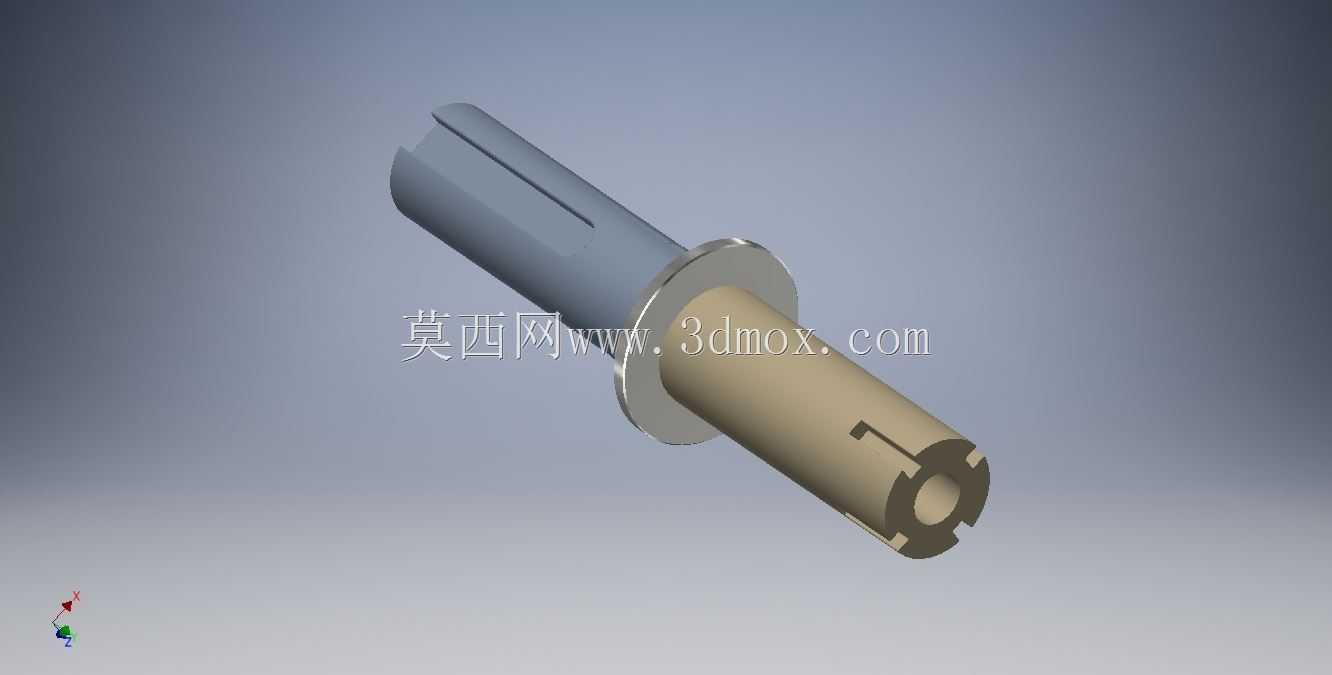

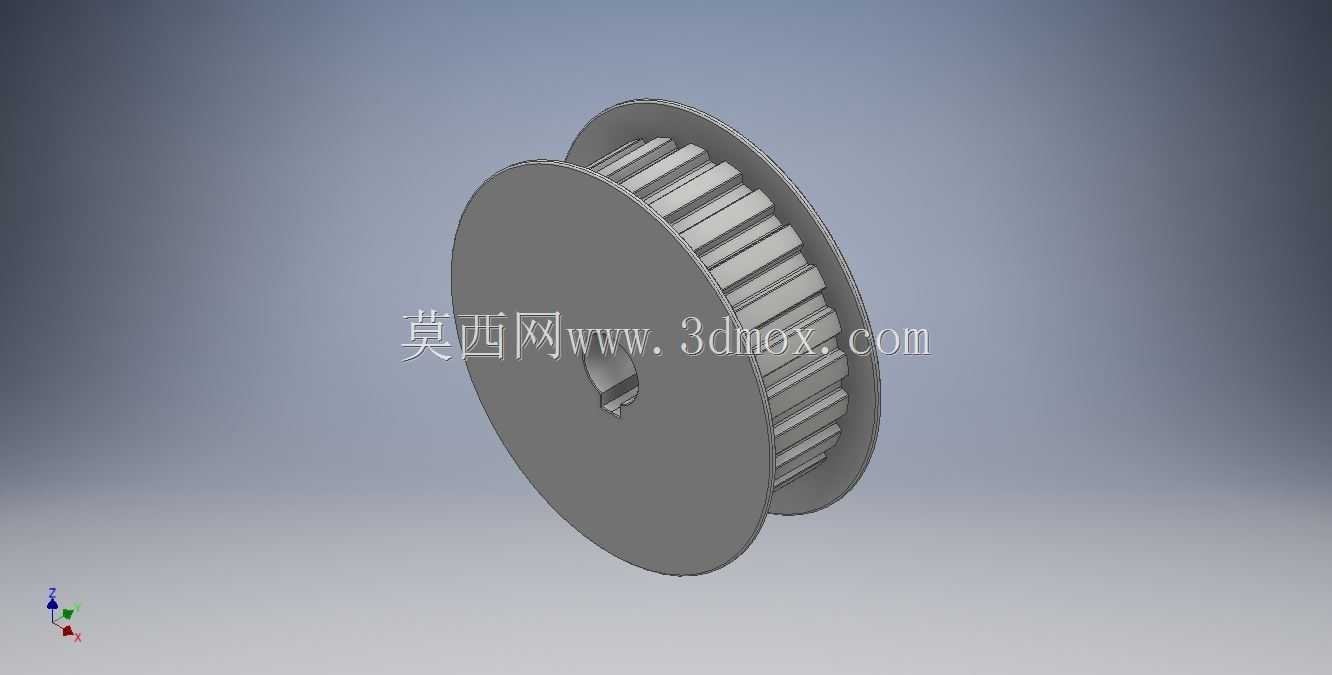

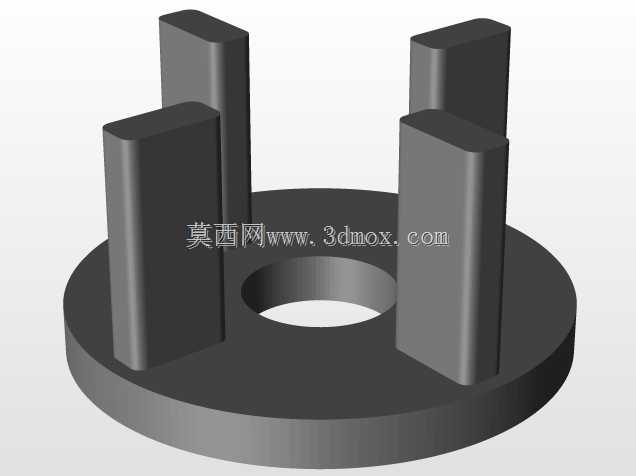

　　从三维建模角度看，该模型适合用于设备总体方案展示、安装布局校核以及教学演示。曲面主要集中在蜗壳流道、进气喇叭口和叶片部位，建模时需要保证型面连续过渡，避免局部突变造成气流分离或应力集中。静止壳体与转动叶轮之间的装配关系清晰，能够直观区分气体流路、支撑结构和外接接口。对于设备选型人员，可据此判断其进出口方位、占地轮廓和基础形式；对于结构设计人员，则可进一步细化轴承布置、密封结构、冷却管路以及与原动机的连接方式。整体而言，该模型完整呈现了组合式压缩设备的典型工程特征，适用于流体机械相关的结构设计交流与布局参考。
