阿特拉斯压缩空气站成套设备布局

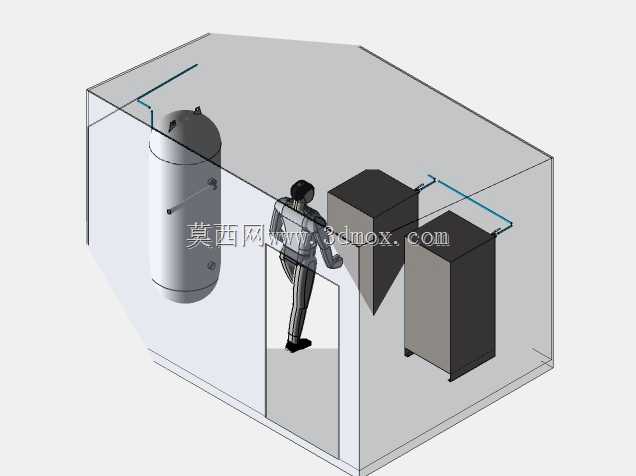

　　这套三维布局呈现的是一个完整的工业压缩空气供应站房，核心由两台阿特拉斯科普柯螺杆式压缩机、一台压缩空气干燥器以及配套立式储气罐组成，并通过管路将各设备串联为连续的气源处理系统。在实际工厂环境中，这类站房通常独立设置或紧邻用气车间布置，为气动夹具、气动阀门、喷涂线、吹扫工位以及仪表控制系统提供稳定、干燥且压力合格的压缩空气。两台压缩机并列布置的意义在于形成冗余与轮换机制：当一台设备处于保养或故障状态时，另一台仍可维持基础供气；在用气高峰时段，两台设备可同时加载，满足瞬时大流量需求。干燥器布置在压缩机下游，用于去除压缩空气中的水分，避免管路锈蚀、气动元件结冰以及产品受潮；储气罐则起到缓冲压力波动、储存压缩空气、初步沉降冷凝水的作用。

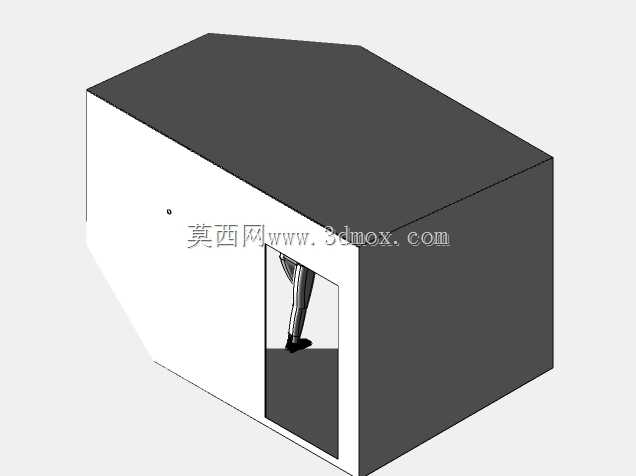

　　从三维模型可以看出，设备之间预留了明确的操作与检修通道，尤其是压缩机正面和侧面留出了足够空间，便于更换油滤、空滤、冷却器以及进行常规点检。站房采用半封闭或房间式围护结构，既能够隔离设备运行噪声，也可对进风、排风进行组织，避免夏季高温导致压缩机频繁高温报警。管路沿设备顶部或侧部连接，走向简洁，减少不必要的弯头和长度，以降低压损。立式储气罐靠墙布置，节省占地，同时其排污口位置应便于日常排水。在设计这类站房时，首先要根据用气设备的总耗气量、同时使用系数和工作压力确定压缩机容量，再依据干燥器处理量匹配后处理设备，储气罐容积通常按压缩机排气量的一定比例选取。设备排布需兼顾物流运输、电气接线、通风散热和维护拆卸，不能只追求管线最短。

　　模型中加入人物比例参考，使工程师能够直观判断站房净高、设备高度以及通道宽度是否满足人机工程要求。对于结构设计人员而言，该模型可用于检查设备与墙体、管线与桥架、门体开启与设备吊装之间是否存在干涉；对于设备选型人员，则可据此评估基础承重、地面排水、通风口面积以及电缆沟走向。整套模型没有过度修饰，重点在于表达设备相对位置、连接关系和安装边界，适合用于方案汇报、站房改造规划以及三维管线综合设计。
